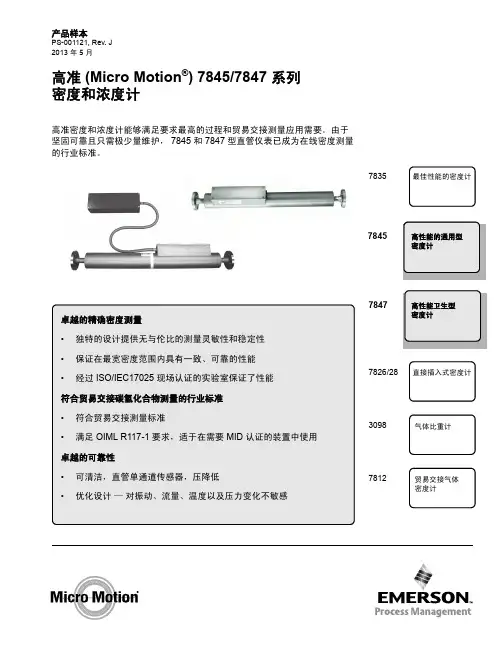

高准密度和浓度计能够满足要求最高的过程和贸易交接测量应用需要。
由于坚固可靠且只需极少量维护，7845 和 7847 型直管仪表已成为在线密度测量的行业标准。
卓越的精确密度测量•独特的设计提供无与伦比的测量灵敏性和稳定性•保证在最宽密度范围内具有一致、可靠的性能•经过 ISO/IEC17025 现场认证的实验室保证了性能符合贸易交接碳氢化合物测量的行业标准•符合贸易交接测量标准•满足 OIML R117-1 要求，适于在需要 MID 认证的装置中使用卓越的可靠性•可清洁，直管单通道传感器，压降低•优化设计 — 对振动、流量、温度以及压力变化不敏感高性能的通用型密度计最佳性能的密度计高性能卫生型密度计直接插入式密度计气体比重计7845783578477826/283098产品样本PS-001121, Rev. J 2013 年 5 月贸易交接气体密度计7812高准 (Micro Motion ®) 7845/7847 系列密度和浓度计高准 7845/7847 型密度和浓度计7845 和 7847 型密度计用于处理现代流程工厂中要求最高的测量应用。
7845 型仪表在一般过程应用中使用，它是一种灵活的不锈钢制高精度仪表，从贸易交接和界面检测到浓度控制，它能够在各种富有挑战性的应用中进行市场领先的密度和浓度测量。
7847 型就采用了这种可靠的设计，它可用于要求高性能过程控制的卫生应用场合。
由于具有压降低、直通以及易清洁这些优势，该仪表是食品和饮料行业的理想选择。
7845 和 7847 型密度计均设计采用以下任意一种电子部件组态形式，来进行运行：•作为向信号转换器提供频率输出的仪表（如高准 7950 型和 7951 型）•作为最多带 3 个集成模拟输出单元和 Modbus RS485 通信的变送器。
（HART 通讯和远程显示器作为选项也可提供）优点•连续测量•防爆和本质安全两种类型•ATEX 和 CSA 认证•提供 MID 评估证书•IP66 防气候变化等级•7845 与 NACE 兼容•7847 型拥有 3A 认证，适用于卫生应用场合•直通流道•管道质量－全焊接设计•密封结构•对安装位置、设备震动、流速和压力不敏感•模块电子设计•直接模拟和数字通信输出•多点容量•远程显示器和 HART 通讯选项•计算机组态工具用于诊断和数据记录•无需维护目录工作原理 . . . . . . . . . . . . . . . . . 3特点 . . . . . . . . . . . . . . . . . . . 3密度性能指标 . . . . . . . . . . . . . . . 6温度性能指标 . . . . . . . . . . . . . . . 6压力等级 . . . . . . . . . . . . . . . . . 7危险区域分类 . . . . . . . . . . . . . . . 7 OIML R117-1 类别（仅限 7845 型）. . . . . . 7一般分类 . . . . . . . . . . . . . . . . . 8结构材料. . . . . . . . . . . . . . . . . .8重量. . . . . . . . . . . . . . . . . . . .9电气特性. . . . . . . . . . . . . . . . . .9尺寸. . . . . . . . . . . . . . . . . . . 10安装. . . . . . . . . . . . . . . . . . . 10 7845 订购信息 . . . . . . . . . . . . . . 11 7847 订购信息 . . . . . . . . . . . . . . 1327845/7847 系列密度和浓度计工作原理7845/7847 液体密度仪表使用一个振动管来测量密度。
产品样本PS-002538, Rev AA2023 年 2 月Micro Motion™ (高准) 技术概述和规格汇总2023 年 2 月高准产品艾默生世界领先的高准科里奥利流量和密度测量设备已为高级测量技术设立了标准。
高准做到了为应对多样化工艺挑战提供优异测量解决方案。
高准优势先进的技术高准致力于技术创新，为应对复杂测量问题提供高性能的解决方案。
广泛的产品范围高准提供种类广泛的流量和密度测量设备，可满足众多过程、应用或流体测量需要。
多种接液材料、管路尺寸以及宽范围的输出选项，以提供出色的系统集成。
可观比拟的价值您将能够通过来自于全球超过 100 万台流量计的在线应用经验以及 40 多年的流量和密度测量经验支持的专家级现场和技术应用服务与支持受益无穷。
高准科里奥利流量和密度仪表2023 年 2 月产品样本32023 年 2 月流量和密度仪表规格表 1: 应用类型连续控制某些型号支持表 2: 测量精度液体质量流量±0.05%±0.05%±0.1%±0.2%±0.05%±0.50%±0.1%±0.1%±0.5%4Micro Motion (高准) 技术概述和规格汇总表 3: 功能表4: 接液材料表 5: 适于标准口径2023 年 2 月产品样本52023 年 2 月高准变送器和控制器6Micro Motion (高准) 技术概述和规格汇总2023 年 2 月产品样本72023 年 2 月变送器和控制器规格输出变量基于浓度的产品流量。
例如，在溶解糖溶液中，仅测量糖的流量；在纯油应用中，仅测量水或油。
现场显示8Micro Motion (高准) 技术概述和规格汇总2023 年 2 月电源输出®产品样本92023 年 2 月以太网输出通过使用高准 EtherNet/IP 模块。
(2)Ethernet/IP 模块不支持 1500 快速灌装以及 3500 和 3700 配料。

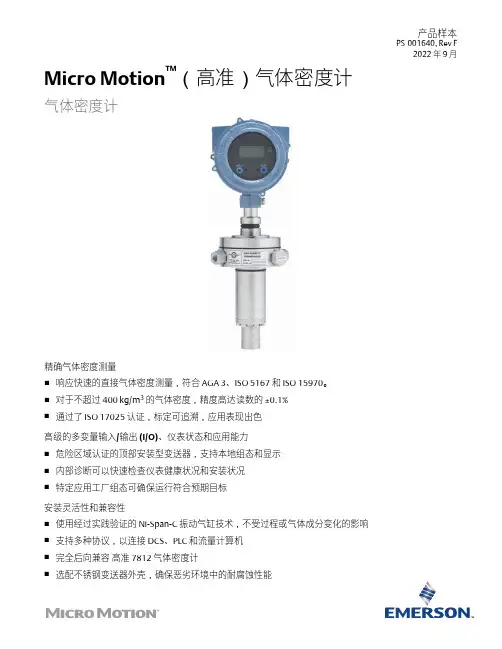

产品样本PS-001640, Rev F2022 年 9 月Micro Motion™（高准）气体密度计气体密度计精确气体密度测量■响应快速的直接气体密度测量，符合 AGA 3、ISO 5167 和 ISO 15970。
■对于不超过 400 kg/m3的气体密度，精度高达读数的 ±0.1%■通过了 ISO 17025 认证，标定可追溯，应用表现出色高级的多变量输入/输出 (I/O)、仪表状态和应用能力■危险区域认证的顶部安装型变送器，支持本地组态和显示■内部诊断可以快速检查仪表健康状况和安装状况■特定应用工厂组态可确保运行符合预期目标安装灵活性和兼容性■使用经过实践验证的 Ni-Span-C 振动气缸技术，不受过程或气体成分变化的影响■支持多种协议，以连接 DCS、PLC 和流量计算机■完全后向兼容高准 7812 气体密度计■选配不锈钢变送器外壳，确保恶劣环境中的耐腐蚀性能Micro Motion ™（高准） 气体密度计高准 气体密度计采用可靠的 Ni-Span-C 振动圆筒技术，可在广泛的工作范围内提供快速响应精确气体密度测量。
这些仪表坚固耐用，设计用于温度不超过 257 °F (125 °C)、压力不超过 199.95 bar 的天然气、燃料气体以及氢气等高价值产品的测量。
应用组态可从宽广范围的选项中预选一种针对具体应用的组态，以满足仪表要求。
变送器选项(4–20 mA)、HART 、Wireless HART ® 以及Modbus ® RS-485 通讯。
气体密度计2022 年 9 月仪表诊断通过已知密度校验 (KDV) 或其他具有诊断功能的仪表以及装置来确保仪表处于正常状态。
Ԡ㺞䙐䗽䍛改装特性除许多新特性和功能之外，GDM 的外形规格和功能均与 高准 7812 气体密度计相同。
FIXED OUTPUTS:TPS, mA (temperature)FULL FUNCTIONALITY:TPS, mA, RS-485Time period signal (TPS), temperature互连性一体式 HART I/O 允许直接输入外部温度、压力和流量测量结果以增强测量性能。

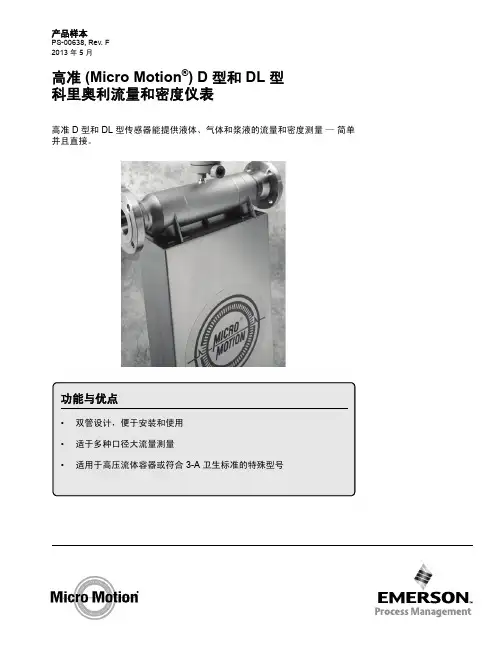

产品样本PS-00638, Rev. F 2013 年 5 月高准 D 型和 DL 型传感器能提供液体、气体和浆液的流量和密度测量 — 简单并且直接。
功能与优点•双管设计，便于安装和使用•适于多种口径大流量测量•适用于高压流体容器或符合 3-A 卫生标准的特殊型号高准 (Micro Motion ®) D 型和 DL 型科里奥利流量和密度仪表D 型和 DL 型特性比较传感器型号典型的管线尺寸防腐材料高压型高温型吹扫接头开裂盘卫生标准标准型传感器DS150Z 1 至 2 英寸(25 至 50 毫米)DS300S, Z 和H2至 4 英寸(50 至 100 毫米)高压型传感器DH100S1/2至 1 英寸(15 至 25 毫米)DH150S 1 至 11/2英寸(25 至 40 毫米)DH300S11/2至 3 英寸(40 至 80 毫米)卫生型传感器DL200S 2 英寸(50 毫米)目录液体流量性能指标 . . . . . . . . . . . . . 3气体流量性能指标 . . . . . . . . . . . . . 6密度测量性能指标（仅液体） . . . . . . . . 7温度性能指标 . . . . . . . . . . . . . . . 8压力等级 . . . . . . . . . . . . . . . . . 8环境影响 . . . . . . . . . . . . . . . . . 9危险区域分类 . . . . . . . . . . . . . . .10结构材料. . . . . . . . . . . . . . . . . 11重量. . . . . . . . . . . . . . . . . . . 12外形尺寸. . . . . . . . . . . . . . . . . 12接头选项. . . . . . . . . . . . . . . . . 16订购信息. . . . . . . . . . . . . . . . . 192 D 型和 DL 型科里奥利流量和密度仪表D 型和 DL 型科里奥利流量和密度仪表3液体流量性能指标质量体积lb/minkg/h gal/min l/h额定流量范围(1)(1)高准采用了术语“额定流量范围”。
安装手册MMI-20050295, Rev AE2021 年 5 月高准 (Micro Motion™) TA 系列流量和密度计安全信息本手册提供的安全信息用于保护人员和设备。
在进行下一步操作前，请仔细阅读每条安全信息。
安全和认证信息如按照本手册中的说明正确安装，则高准产品符合所有适用的欧洲指令。
请参阅 EU 符合性声明，以了解本产品适用了哪些指令。
附带以下文档：针对所有相关欧洲指令的 EU 符合性声明，以及全套 ATEX 安装图纸和说明书。
此外，还可以访问网站或通过您的当地高准支持中心，获取适用于欧盟以外地区安装的 IECEx 安装说明以及适用于北美地区安装的CSA 安装说明。
符合压力设备指令的设备所附的信息可通过网站获取。
在欧洲的危险环境安装，如果本国没有相关标准，则可参考标准 EN 60079-14。
其他信息如需了解完整的产品规格，请参阅产品样本。
如需获得故障排查信息，请参阅组态手册。
各产品样本和各手册都可访问高准网站获取。
返修政策退回设备时必须遵循高准程序。
遵循这些程序可确保符合政府运输机构的法规要求，同时有助于为高准员工提供安全的工作环境。
如未遵循高准返修程序，高准将不会接受返回的设备。
有关于返修程序和返修表格，请登录获取，或致电高准客户服务部门获取。
Emerson Flow 客服部电子邮件：•全球：************************•亚太地区：**************************2安装手册内容MMI-200502952021 年 5 月内容第章1开始之前 (5)1.1 关于本手册 (5)1.2 风险说明 (5)1.3 相关文档 (5)第章2安装准备 (7)2.1 关于本手册 (7)2.2 安装检查表 (7)2.3 最佳实践 (8)2.4 温度限制 (8)第章3安装方式 (11)3.1 安装仪表 (11)第章4接线 (13)4.1 钽系列仪表接线 (13)第章5接地 (15)第章6吹扫传感器外壳 (17)安装手册3内容安装手册2021 年 5 月MMI-20050295 4高准 TA 系列1开始之前1.1关于本手册本文档提供了有关 TA 系列 传感器规划、安装、接线和接地的信息。
高性能的通用型密度计最佳性能的密度计高精度卫生型密度计直接插入式密度计气体比重计7845783578477826/283098产品样本PS-001168, Rev. G 2013 年 5 月贸易交接气体密度计7812高准 (Micro Motion ®) 7826/7828 系列密度和浓度仪表高准密度和浓度仪表专为应对最苛刻的过程和贸易交接应用需要而设计。
作为一种只需要极少量维护的坚固而可靠的直插型仪表，它们能够提供完全一体化的“即插即用，免维护”式密度测量。
高精度密度测量•独特的直插式设计，长度最高可达 13 英尺 (4 m)•一体式变送器可进行模拟和数字通讯•经过 ISO17025 现场认证的密度实验室保证了性能具有最大的安装灵活性•可在管道、旁路和罐体中进行连续的实时测量•有多种防腐蚀材质卓越的可靠性和安全性•优化设计 — 不易受振动、温度以及压力变化的影响高准 7826/7828 型密度和浓度仪表关于 7826 和 7828高准 7826 和 7828 型液体密度计是测量罐体和管道中大多数液体的理想选择。
它们可用于密度是最终产品主要控制参数的过程控制，或用作固体百分比或浓度百分比等其他质量控制参数的指示器。
各仪表均具有适于特定应用要求的功能特点。
优点•完全一体化的“即插即用，免维护”式数字测量，可用于监测和控制•连续测量•没有可动部件，意味着实际上不需要维护•提供包括锆、合金 400、合金 B3 以及合金 C22 的防腐材料•密度、标准密度或特殊计算值（固体百分比、°API、比重等）采用直接毫安 (4–20 mA) 输出•Modbus / RS-485 通讯•提供一体式 B 级 RTD 温度传感器•通过危险区域认证（ATEX 和 CSA）•长杆型适于在开口罐和密封罐中使用•长杆的长度最大可达 13英尺 (4 m)•允许存在固体和气泡•不易受振动影响•直插式仪表适于在高管道压力下工作•提供用于诊断和数据记录的计算机组态工具电子部件选项液体密度计原始频率输出带有 Modbus 通讯的高级设备含气最大液体粘度7826 推荐500 cP7828-- 一般不使用20,000 cP 目录典型应用 . . . . . . . . . . . . . . . . . .3典型行业 . . . . . . . . . . . . . . . . . .3工作原理 . . . . . . . . . . . . . . . . . .3特点 . . . . . . . . . . . . . . . . . . . .3液体和材料兼容性 . . . . . . . . . . . . . .5密度性能 . . . . . . . . . . . . . . . . . .6温度规格 . . . . . . . . . . . . . . . . . .6压力额定值 . . . . . . . . . . . . . . . . .7危险区域分类 . . . . . . . . . . . . . . . .7一般分类. . . . . . . . . . . . . . . . . . 8结构材料. . . . . . . . . . . . . . . . . . 8重量. . . . . . . . . . . . . . . . . . . . 8电气特性. . . . . . . . . . . . . . . . . . 9尺寸. . . . . . . . . . . . . . . . . . . .10安装. . . . . . . . . . . . . . . . . . . .13 7826 型订购信息 . . . . . . . . . . . . . .14 7828 型订购信息 . . . . . . . . . . . . . .1627826/7828 系列密度和浓度仪表典型应用•多产品管道中的界面探测•石油零售渠道（仅为长杆型 7826 和 7828）•结合体积流量计用于质量流量•糖精炼（糖浓度 Brix）•麦芽汁比重（酿酒）•浆液•酸/碱浓度控制•蒸发器控制•产品混合•批量反应中的终点探测•溶剂分离典型行业•石油和石化工业•酿酒业•有机和无机化学材料•制药行业•矿物加工（粘土、碳酸盐、硅酸盐）工作原理7826 和 7828 型液体密度计使用音叉振动技术测量密度。

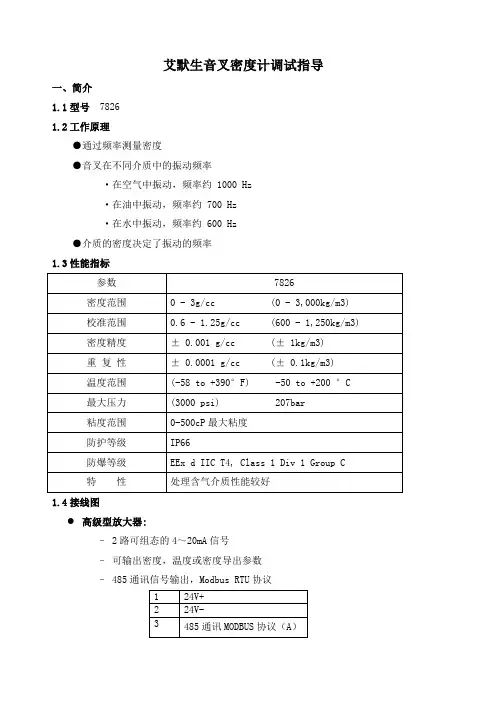

仪表的音叉在液体中振动，液体密度改变了仪表的共振频率。
通过监视共振频率并进行众所周知的转换，7826/7828 型可以提供高精度的在线密度测量。
特点7826 和 7828 型液体密度叉是一种不需要现场标定的高精度工厂标定仪表。
所有出厂标定均可通过高准现场 ISO17025 认证的实验室溯源到英国国家标准。
有关 7826/7828 型仪表的液体和材料兼容性的信息，请参见第 5 页“液体和材料兼容性”。
7826 频率输出型带有频率输出的 7826 用于测量在线密度和温度，而这些值在之后可通过 API 表或矩阵参考以及°API 和比重等参数用于计算标准密度。
配合高准 7950 型或 7951 型信号转换器进行计算。
这些参数都可用于驱动信号转换器的毫安输出。
参见第 4 页“7950 型或 7951 型信号转换器（仅 7826 型）”7826/7828 高级电子部件型带有高级电子部件的 7826/7828 型具有基于微处理器的组态电子模块，该模块将全部信号调节、计算和诊断设施置于变送器内部。
远程电子部件无需进行信号处理。
该仪表可以测量在线密度和温度，使用 API 表或矩阵参考以及 °API、°Brix、固体百分比、浓度百分比、质量百分比、体积百分比和比重等参数计算标准密度（可提供用户定义的方程计算）。
这些参数都可用于驱动集成毫安 (4-20mA) 输出，使其可作为控制应用中的过程变量，而无需其他电子处理部件。
7826/7828 系列密度和浓度仪表347826/7828 系列密度和浓度仪表两个毫安输出的默认设置根据产品选项代码的不同而不同：通过内置的 Modbus/RS-485 通信接口以数字方式提供所有测量值，以集成到工厂的数据系统中。
用户可以使用 ADView 或 ProLink II 软件通过 Modbus/RS-485 接口来组态或诊断仪表。
[更多信息见“ADView （仅 7826/7828 高级型）”和“ProLink II （仅 7826/7828 高级型）”。
]7950 型或 7951 型信号转换器（仅 7826 型）7826 型的输入：•在线密度（频率）•温度 (PT100)典型的 7950/7951 计算：•在线密度•参考密度•比重•浓度百分比7950/7951 输出：•状态•四个 4–20 mA 输出（可选：8）•RS-232C/485ADView （仅 7826/7828 高级型）ADView 是一种安装在计算机上的组态和诊断工具，在 Microsoft ® Windows ® 平台上运行，通过标准串行端口与 7826/7828 型仪表进行通讯，并具有以下功能：•设置串行链接与 7826/7828 型变送器通迅。
•组态 7826/7828 型变送器•实时显示数据，或通过图形显示数据•将数据记录到文件中•验证系统是否正常工作并诊断故障•加载或存储 Modbus 寄存器值•读/写各 Modbus 寄存器ProLink II （仅 7826/7828 高级型）ProLink II 软件工具可结合 7826/7828 型液体密度计使用。
ProLink 在 Microsoft Windows 平台上运行，通过标准串行端口或 USB 端口与 7826/7828 型仪表进行通讯，具有以下功能：•组态 7826/7828 型变送器•查看和记录过程参数•查看仪表诊断代码AB C 和 D 毫安输出 1特殊函数(°API)参考密度(kg/m 3)在线密度(kg/m 3)4 mA 070070020 mA 10010001000毫安输出 2温度 (°C)温度 (°C)温度 (°C)4 mA 00020 mA150150150液体和材料兼容性下表提供了 7826/7828 型液体密度计的液体和材料兼容性指南。
有关不同液体材料兼容性的详细信息，请参见可从网站 获取的高准腐蚀说明。
推荐在特定浓度和温度限制下可用 一般不使用7826/7828 系列密度和浓度仪表567826/7828 系列密度和浓度仪表密度性能温度规格一体式温度传感器：精度 (1)(1)上述精度适用于标定范围 0.6–1.25 g/cc (600–1250 kg/m 3)。
±0.001 g/cc ±1.0 kg/m 3工作范围 (2)(2)采用 7826 时，液体的粘度最大可达 500 cP 。
但是，如果采用 7828 时，液体的粘度最大则可达到 20,000 cP 。
0 至 3 g/cc 0 至 3000 kg/m 3 0 至 187.4 lb/ft 3重复性±0.0001 g/cc ±0.1 kg/m 3 ±0.006 lb/ft 3过程温度影响（已校正） (3)(3)温度影响指的是因过程流体温度偏离工厂标定温度而引起的最大测量偏差。
±0.0001 g/cc ±0.1 kg/m 3（每 °C ）过程压力影响（已校正） (4)(4)压力影响定义为：由于过程压力偏离标定压力而引起的传感器流量和密度敏感度的变化。
如要测定工厂标定压力，请参考随附于 7826/7828 的标定文件。
如果数据不可用，请联系工厂。
忽略不计过程温度环境温度7826/7828 短杆型7826/7828 长杆型–40 °F 至 +185 °F （–40 °C 至 +85 °C ）–58 °F 至 +392 °F （–50 °C 至 +200 °C ）–40 °F 至 +302 °F （–40 °C 至 +150 °C ）技术100-Ω RTD （4 线）精度PT100 BS1904 B 类，DIN 43760 B 类。
7826/7828 系列密度和浓度仪表7压力额定值锆 702 压力和温度法兰额定值危险区域分类最大工作压力(1) (2)(1)实际最大工作压力受过程连接额定值的限制。
(2)对于锆制法兰，最大工作压力取决于工作温度。
更多信息见“锆 702 压力和温度法兰额定值”。
