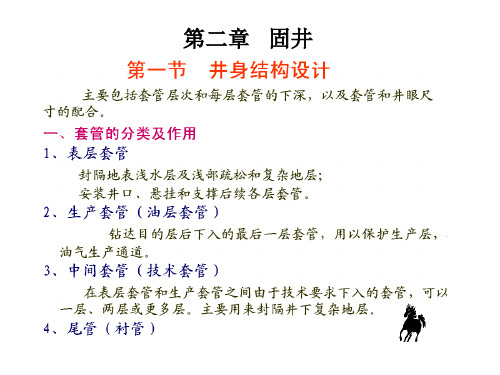

表A-1 钻井工程课程设计任务书一、地质概况29：井别：探井井号：设计井深：3265m 目的层：当量密度为：g/cm3表A-2设计系数石工专业石工（卓越班）1201班学生姓名：木合来提.木哈西图A-1 地层压力和破裂压力一．井身结构设计1.由于该井位为探井，故中间套管下深按可能发生溢流条件确定必封点深度。
由图A-1得，钻遇最大地层压力当量密度ρpmax=1.23g/cm³，则设计地层破裂压力当量密度为：ρfD=1.23+0.024+3245/H1×0.023+0.026.试取H1=1500m，则ρfD=1.23+0.024+2.16×0.023+0.026=1.33 g/cm³,ρf1400=1.36 g/cm³> ρfD 且相近，所以确定中间套管下入深度初选点为H1=1500m。
验证中间套管下入深度初选点1500m是否有卡钻危险。
从图A-1知在井深1400m处地层压力梯度为1.12 g/cm³以及320m属正常地层压力，该井段内最小地层压力梯度当量密度为1.0 g/cm³。
ΔP N=0.00981×(1.10+0.024-1.0)×320=0.389<11MPa所以中间套管下入井深1500m无卡套管危险。
水泥返至井深500m。
2.油层套管下入J层13-30m，即H2=3265m。
校核油层套管下至井深3265m是否卡套管。
从图A-1知井深3265m处地层压力梯度为1.23 g/cm³，该井段内的最小地层压力梯度为1.12g/cm³，故该井段的最小地层压力的最大深度为2170m。
Δp a=0.00981×（1.23+0.024-1.12）×2170=2.85Mpa<20 Mpa所以油层套管下至井深3265m无卡套管危险。
水泥返至井深2265m。
3.表层套管下入深度。
基于安全屏障的井完整性问题分析方法何英明;刘书杰;武治强;耿亚楠;冯桓榰;范志利【摘要】海洋石油钻完井作业风险高,极易发生井漏、井喷等井完整性事故.在役生产井生产年限越来越长,高温高压气井越来越多,环空带压问题日益突出.为了有效预防井完整性问题,提出基于安全屏障的井完整性问题分析模型,采用安全屏障、蝴蝶结、故障树与"人机物环法"5要素分析相结合的方法,分析事故发生及处理过程.%Offshore oil drilling and completion has high risk, easily occuring accidents of lost circulation, blowout and other well integrity problem. The production well age becomes longer and longer,and more HPHT wells bring more sustained casing pressure(SCP) problems. In order to effectively prevent and systematically analyze the cau-ses and treatment of the well integrity problem,a model of well integrity problem analysis based on safety barrier is proposed. Combined with safety barrier,bow-tie,fault tree and"people,machine,material,environment,regu-lation"five element analysis,this paper analyzes accident occurrence and treatment process.【期刊名称】《重庆科技学院学报（自然科学版）》【年(卷),期】2018(020)002【总页数】5页(P28-31,53)【关键词】安全屏障;井完整性;故障树;蝴蝶结【作者】何英明;刘书杰;武治强;耿亚楠;冯桓榰;范志利【作者单位】中海油研究总院,北京100028;中海油研究总院,北京100028;中海油研究总院,北京100028;中海油研究总院,北京100028;中海油研究总院,北京100028;中海油研究总院,北京100028【正文语种】中文【中图分类】TE21井完整性管理是指综合应用管理及技术措施，以降低地层流体发生非控制泄漏风险，贯穿整个井的生命周期。
阐述一次下套管固井完井工艺技术的应用引言地热是来自地球内部的一种能量资源。
地球上火山喷出的熔岩温度高达1200℃～1300℃，天然温泉的温度大多在60℃以上，有的甚至高达100℃～140℃。
这说明地球是一个庞大的热库，蕴藏着巨大的热能。
地热能是一种清洁能源，是可再生能源，其开发前景十分广阔。
通过对辽北地区地层条件、构造条件、地热资源生成条件、地温场特征的综合分析，在有利区的断层附近，具有生热和热储层的有利条件，是本区地热资源赋存的有利地区，结合以往生产资料，认为本区地热资源具有良好的开发前景。
由于常规地热井完井工艺一般采用三开钻井方式，每层套管都需要进行固井，候凝，钻塞，因此造成钻井施工周期较长。
另外每层套管之间需要专用的套管悬挂器悬挂套管。
增加施工难度和施工成本。
为此，在研究本区地层岩性的基础上，试验摸索了一次下套管完井固井完井工艺，通过4口井的试验，证明该工艺完全适用于本区地热井的完井。
为地热井完井提供了一套新的完井工艺技术。
1.辽北地区地质特征1.1地层内自下而上出露的地层有：前震旦系（АnZ）；中生界白垩系阜新组、孙家湾组；新生界第四系地层组成。
1.2地质构造本区位于阴山纬向构造带与新华夏系第二沉降带交接复合部位，含煤盆地为断陷构造盆地，总体呈北北东向展布，为一东缓西陡的不对称向斜构造。
盆地西缘主干断裂矼屯断裂控制着煤田的生成和展布。
断裂构造经历了两次较显著的构造运动，一是燕山期新华夏构造成为控制铁法煤田主导构造体系；二是喜山期，使燕山期新华夏构造运动在本区的活化。
既而产生了一系列断裂、褶皱等构造，断层皆为高角度正断层，沿裂隙多有火成岩侵入为第三系辉绿岩，产状为岩床。
据矿井观测资料，煤炭采掘一旦遇到这期火山岩，矿井涌水量会突然增大。
1.3地温场特征根据1985年大兴井田地质勘探7个钻孔地温梯度测试成果，恒温带平均深度29.17m，温度11.2℃，地层地温梯度变化在3.3～4.04°C/100m。
文件编号：JGJ-309(1).09受控状态：构造名称：四川盆地川东北坳陷仪陇井别：预探井－平昌构造带龙岗生物礁井号：龙岗3井型：定向井固井类别：一类井业主单位：西南油气田分公司Φ244.5mm套管固井工程设计四川石油管理局井下作业公司2007年02月08日文件编号：JGJ-309(1).09受控状态：井别：预探井构造名称：四川盆地川东北坳陷仪陇－平昌构造带龙岗生物礁井号：龙岗3井型：定向井固井类别：一类井业主单位：西南油气田分公司Φ244.5mm套管固井工程设计四川石油管理局井下作业公司2007年02月08日设计人：_ _(签字) 日期：井下作业公司初审意见：初审人：_ _(签字) 日期：__川东钻探公司审核意见：审核人：__ (签字) 日期：__ _四川石油管理局工程技术部会审意见:工程技术部：__(签字) 日期：_ _四川石油管理局审批意见：审批人：_ _(签字) 日期：__勘探事业部审核意见：审核人：_ _(签字) 日期：__西南油气田分公司工程技术与监督部会审意见：工程技术与监督部：__(签字) 日期：_ _西南油气田分公司审批意见：审批人：_ _(签字) 日期：__目录前言1. 钻井资料 (2)2. 地质资料 (3)3. 固井目的及方法 (4)4. 固井难点与主要技术措施 (4)5. 套管柱设计、校核与扶正器安放位置 (5)6. 固井工艺设计 (6)7.水泥试验设计 (8)8.下套管复杂情况计算 (9)9.施工技术要求 (9)10.施工组织 (11)11.施工预案 (12)12.健康、安全与环保要求 (13)13.固井设备、工具与材料清单 (13)附：龙岗3井9 5/8˝套管固井施工现场办公会议纪要……………(15)前言龙岗3井是四川盆地川东北坳陷仪陇－平昌构造带龙岗生物礁的一口预探井，由川东钻探公司川钻28队承担钻探作业。

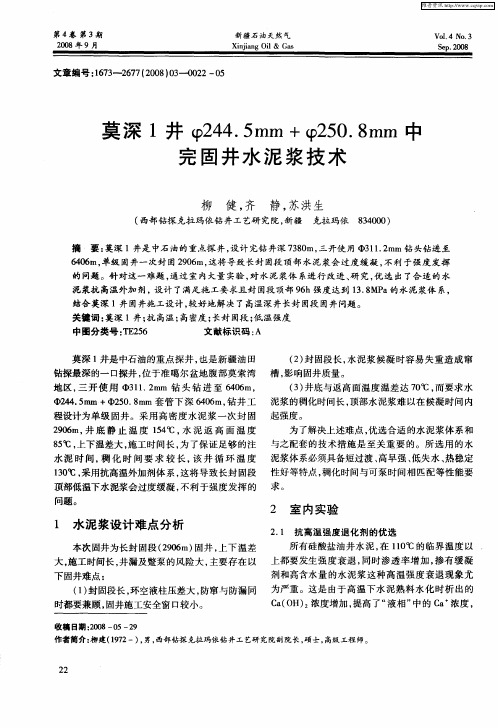

钻井工程设计Φ244.5mm套管进入须家河组顶部19m左右固井，预计固井井深3245m。
石油天然气钻井固井操作规程1.1 固井设计1.1.1 固井施工应有施工设计，并按规定程序审批后方能施工。
1.1.2 套管设计1.1.2.1 套管柱强度应按SY/T 5322规定，同时考虑井眼情况进行设计。
1.1.2.2 套管选择1.1.2.2.1 在强度满足设计要求的情况下，选用通径与钻头尺寸匹配的套管。
1.1.2.2.2 高压气井及特殊要求的井，应选用金属密封套管。
1.1.2.2.3 含硫油气井，井温低于90℃的井段，应使用抗硫套管。
1.1.2.2.4 套管附件和固井工具应与选用套管的钢级、壁厚相匹配，强度性能满足设计要求。
1.1.2.3 套管柱强度校核1.1.2.3.1 套管柱受力分析应采用SY/T 5322中的计算方法。
1.1.2.3.2 应考虑套管弯曲、碰压、分级箍开关孔、悬挂器坐挂时造成的轴向载荷对套管强度的影响。
1.1.2.3.3 塑性地层，套管柱外挤压力应以上覆地层压力梯度计算。
1.1.2.3.4 对特殊的压裂酸化、注水、开采等技术要求，应由开发、地质部门在套管设计之前提出，作为设计依据。
1.1.2.3.5 深井、超深井及复杂井固井，设计中应综合考虑各方面因素，计算套管的剩余拉力、下压力和最大蹩泵压力，并对钻机有关部份进行校核。
1.1.2.4 安全系数1.1.2.4.1 抗挤安全系数：常规钻井一般取1.125，技术、油层套管最低不小于0.80；有效外挤力按表层套管85%、技术套管65%、油层套管100%掏空计算。
气体钻井一般取1.125，相应层次套管最低不小于1.00；有效外挤力按100%掏空计算，管外按固井时泥浆密度（若存在塑性地层则按上覆岩层压力梯度）计算。
1.1.2.4.2 抗内压安全系数不小于 1.25，环空按清水或地层水计算外支撑力。
1.1.2.4.3 直径小于等于244.45mm的套管，抗拉安全系数应大于等于1.80；直径大于244.45mm的套管，抗拉安全系数应大于等于1.60。

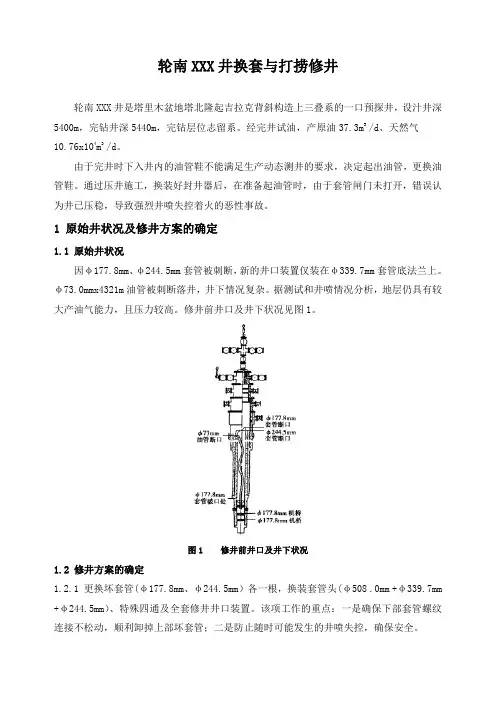

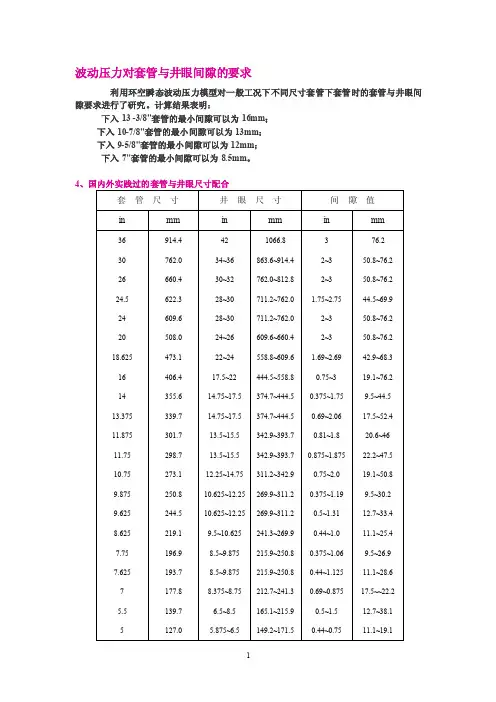

波动压力对套管与井眼间隙的要求利用环空瞬态波动压力模型对一般工况下不同尺寸套管下套管时的套管与井眼间隙要求进行了研究。
