钣金加工工艺流程详解钣金加工是一种常见的制造工艺，广泛应用于各行各业，包括汽车制造、机械加工、建筑等领域。
在本文中，我们将详细介绍钣金加工的工艺流程与相关注意事项。
一、材料准备与切割钣金加工的第一步是准备材料。
通常使用的材料有不锈钢、铝合金、碳钢等。
接下来，根据设计要求，对材料进行切割。
切割常用的方法有剪切、冲压、激光切割等。
切割后需要进行精确的尺寸测量，以确保后续加工的准确性。
二、钣金折弯与成形在进行折弯与成形之前，需要对材料进行弯曲性能测试，以确定适合的加工方法。
常见的折弯工艺包括V型折弯和U型折弯。
通过使用折弯机械设备，将材料准确地折弯成所需的形状。
需要注意的是，在进行钣金折弯时，应确保折弯角度和尺寸的准确性，以及避免出现折皱或破裂等缺陷。
三、冲孔与切割在冲孔过程中，常用的方法有机械冲孔和数控冲孔。
通过钣金冲床的操作，将设计好的孔型、凹槽等形状冲压到钣金材料上。
切割过程中，可以通过激光切割、火焰切割或者等离子切割等方法，将材料进行精确的切割。
四、焊接与拼接焊接与拼接是钣金加工中常见的工艺之一。
通过焊接来将多个钣金构件拼接在一起，以形成所需的结构或产品。
常用的焊接方法有点焊、氩弧焊、激光焊接等。
在进行焊接之前，要确保工件表面的清洁，以保证焊接质量。
五、涂装与表面处理为了提高钣金制品的表面质量和耐腐蚀能力，通常需要进行涂装和表面处理。
涂装可以采用喷涂、粉末涂装等方式，以增加产品的美观性和防护性。
表面处理包括酸洗、电镀、阳极氧化等，用以改善表面的附着力和硬度。
六、总装与检验在钣金加工的最后阶段，将各个零件进行总装，组装成最终的产品。
同时，进行严格的质量检验，以确保产品的准确性和质量。
主要检验内容包括尺寸、外观、焊接质量、涂装质量等。
总结：钣金加工工艺流程包括材料准备与切割、钣金折弯与成形、冲孔与切割、焊接与拼接、涂装与表面处理、总装与检验等阶段。
每个阶段都要注意操作技巧和质量控制，以确保最终产品符合要求。
钣金加工培训资料1.钣金加工简介1.1定义：钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。
其显著的特征就是同一零件厚度一致，对钢板、铝板、铜板等金属板材进行加工。
1.2钣金加工的工艺流程：对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.不同结构的钣金件,工艺流程可能也各不相同,结合我司的情况，一般按以下流程：绘制展开图下料焊接2.钣金工程识图基本知识2.1机械制图简介：钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。
图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。
在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。
在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。
比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。
在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。
图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。
机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。
视图是按正投影法即零件向投影面投影得到的图形。
按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。
视图主要用于表达机件的外部形状。
图中看不见的轮廓线用虚线表示。
零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。
钣金工艺的形式有哪些钣金工艺是金属制造中重要的一种加工方式，主要用于饰件、零部件和外壳的制造。
钣金工艺的形式有很多种，下面我将详细介绍几种常见的钣金加工工艺。
1. 剪切工艺：剪切是钣金加工的最常见和最基础的一种工艺。
它通过机械剪切使板材切割成所需的形状和尺寸。
剪切工艺通常使用剪板机来完成，具有简单、快捷、高效等优点。
2. 折弯工艺：折弯工艺是将板材沿着特定的线折叠成所需的形状和角度的过程。
它通常使用折弯机完成。
折弯机通过对板材施加力量使其发生弯曲，从而达到所需的形状和角度。
折弯工艺在钣金加工中非常常见，可以制作出各种形状的金属零部件。
3. 冲压工艺：冲压工艺是通过冲压模具对金属板材进行加工的工艺。
冲压工艺通常包括剪切、冲孔、拉升、弯曲等步骤。
冲压工艺可以高效地批量生产具有相同形状和尺寸的零件，广泛应用于汽车、家电、电子等行业。
4. 拉伸工艺：拉伸工艺是将板材沿特定方向进行拉伸变形的工艺。
在拉伸过程中，板材可以延长而变窄，或者变窄而延长。
拉伸工艺常用于制作金属外壳、罩壳等产品。
5. 深冲工艺：深冲工艺是将金属板材沿特定轨迹进行冲压加工，使板材产生变形，形成所需的品牌和尺寸。
深冲工艺通常使用冲压机和模具完成，广泛应用于汽车、电器、通信等行业的零部件生产。
6. 焊接工艺：焊接是将两个或多个金属部件通过热源加热熔化，并结合在一起的工艺。
钣金焊接主要有点焊、气焊、电弧焊、激光焊等形式。
7. 激光切割工艺：激光切割是利用激光束对金属板材进行高精度切割的一种工艺。
激光切割具有切割速度快、切割质量高、切割精度高等优点，广泛应用于钣金加工领域。
除了以上几种常见的钣金加工工艺外，还有数控冲床、压铸、精密冲压等加工方式，每种工艺都有其适用的领域和特点。
随着科技的不断进步，钣金工艺也在不断创新和发展，使得钣金加工能够更加高效、精确地满足不同行业和用户的需求。
钣金制造工艺流程第一：数下料图纸到手后，钣金的下料方式主要有数冲、激光切割、剪板机、模具下料等，数控为目前常用方式，激光切割多用于打样阶段（也可加工不锈钢钣金件），加工费用高，模具下料多用于大批量加工。
第二：钣金工艺流程去毛刺在工件落料后，边角，毛刺，粘点，连皮要进行必要的修整，在刀具接点处，用平锉刀进行修整，对于毛刺较大的工件用角磨机进行修整。
第三：钣金工艺流程，压铆、攻丝、点焊在落料完成后，进入下道工序，不同的工件根据加工的要求进入相应的工序。
有折弯，压铆，翻边攻丝，点焊，段差，有时在折弯一两道后要将螺母或螺柱压好，其中有模具打凸包和段差的地方要考虑先加工，以免其它工序先加工后会发生干涉，不能完成需要的加工。
在上盖或下壳上有卡勾时，如折弯后不能碰焊要在折弯之前加工好。
第四：钣金工艺流程，钣金折弯折弯时要首先要根据图纸上的尺寸，材料厚度确定折弯时用的刀具和刀槽，避免产品与刀具相碰撞引起变形是上模选用的关键，下模的选用根据板材的厚度来确定。
其次是确定折弯的先后顺序，折弯一般规律是先内后外，先小后大，先特殊后普通。
有要压死边的工件首先将工件折弯到30°—40°，然后用整平模将工件压死。
压铆时，要考虑螺柱的高度选择相同不同的模具，然后对压力机的压力进行调整，以保证螺柱和工件表面平齐，避免螺柱没压牢或压出超过工件面，造成工件报废。
第五：钣金工艺流程，钣金焊接焊接有氩弧焊，点焊，二氧化碳保护焊，手工电弧焊等，点焊首先要考虑工件焊接的位置，在批量生产时考虑做定位工装保证点焊位置准确。
为了焊接牢固，在要焊接的工件上打凸点，可以使凸点在通电焊接前与平板均匀接触，以保证各点加热的一致，同时也可以确定焊接位置同样的，要进行焊接，要调好预压时间，保压时间，维持时间，休止时间，保证工件可以点焊牢固。
点焊后在工件表面会出现焊疤，要用平磨机进行处理，亚弧焊主要用于两工件较大，又要连接在一起时，或者一个工件的边角处理，达到工件表面的平整，光滑。
冲压钣金件加工工艺冲压钣金件是一种常见的工业零部件，适用于各种机械设备中，具有重要的作用。
钣金件加工工艺是制作这种零部件的关键环节，下面就钣金件加工工艺进行详细介绍。
一、冲压钣金件的特点冲压钣金件是采用冲压工艺制作而成的，具有轻质、高强度、精度高、成本低等特点。
在现代工业生产中得到广泛应用，在制造机械设备、电子产品、汽车零件等方面具有重要作用。
二、钣金件加工工艺1、材料准备：冲压钣金件加工需要准备的材料有：一般钢板、不锈钢、铜、铝等。
这些材料的规格和厚度根据工件要求而定。
2、设计图纸：制作每个冲压零件之前，需要先设计出零件的图纸。
设计图纸中需要包括工件的形状、尺寸、工艺要求、成品要求等。
3、数控冲床：数控冲床是冲压钣金件加工中主要的设备。
数控冲床是一种通过程序控制，根据需要的形状和尺寸对材料进行精确冲裁的机床。
数控冲床的工作原理是将材料放在电动滑台和定位销上，用冲床模具对材料进行冲压成形。
4、模具制作：冲床模具是影响冲压钣金件加工效果的重要因素。
一般情况下，制造一个冲孔模具需要经过CAD设计、加工、试模、校正等多个步骤。
5、表面处理：冲压钣金件加工完成后，需要对零件表面进行处理。
一般采用的表面处理方法有热镀锌、镀铬、抛光、油漆等。
三、钣金件加工工艺的优势冲压钣金件加工工艺具有以下优势：1、高效性：冲压钣金件加工速度快，每分钟可以加工数十个工件，生产效率很高。
2、成本低：冲压钣金件加工比其他钣金件加工方式成本更低，每件零件的制作费用更低。
3、精度高：采用数控冲床加工，精度高达0.1mm左右，能够保证工件的精度。
4、稳定性高：通过严格的工艺流程和检测方法确保工件的质量稳定。
总之，钣金件加工工艺在现代工业生产中具有重要的应用价值，只有掌握了这些技术，才能够更好地生产出优质的冲压钣金件，从而为整个工业生产带来更大的效益。
常见的钣金加工，主要由六大步骤组成，下面跟大家具体介绍：钣金加工图纸设计——>激光加工或（数控冲压）——>折弯——>焊接成型——>静电喷粉或（液体油漆）——>包装出货.
1、图纸设计：一般客户提供图纸或样品，由公司工程人员进行尺量，设计，展开，形成加工分解图和组装图提交给生产部加工。
2、激光加工：拥有大型激光切割机，可进行碳钢、不锈钢等材质材料进行切割下料，使用激光切割下料，工件加工后断面整齐、平滑漂亮，尺寸精准，对带有弧线的工件更具优势，是一般数控冲压无法替代的加工方式。
3、数控冲压：拥有进口转塔数控冲床，数控冲压主要针对产品加工材料厚度较薄，一般在2.5mm以下材料较适合，钣金加工工件的孔较多或者需要开特殊模具才能加工的工件，批量较大的时候用数控冲压具有一定的成本优势。
4、折弯：工件下好料后如大部分需要进行折弯成型，数控折弯机，不仅速度快，工件加工更加精准。
5、焊接成型：工件在下好料后一般需要组装成型，组装方式有多种，有的直接用螺丝、拉铆等非焊接工艺成型，一般机械外壳钣金多使用焊接成型，公司一般采取氩弧焊接，碰焊，二氧化碳焊接等，焊接后对工件进行打磨抛光，这样工件就比较牢固，美观。
6、静电喷粉：静电喷粉主要针对碳钢材质工件，在工艺上一般先进行除油除锈，表调清洗，磷化处理，静电喷粉，高温烘烤等工艺，处理后工件表面美观，数年内不会生锈，成本低廉等优点。
液体油漆：此工艺和静电喷粉有差异，一般针对大工件，在无法搬运的情况下使用液体油漆有方便，成本低廉等优点，液体油漆一般分两步，在工件处理后上底漆再上面漆。
7、包装出货：包装前进行100%检查，并提供检查数据。
出货要求以及包装方式由客户正方代表现场确认OK,特此记录，以供客户再次确认。
随着工业的进步，钣金件在我们日常生活中的使用非常广泛。
各种生活用具均要使用到各种各样的钣金件，钣金的加工流程每个环节都很重要，一个环节出现问题都会影响到产品的加工质量，因此钣金加工流程中每一细节都要做到完美，这样才能做出质量合格的钣金件。
钣金加工下料方式：剪床下料：利用剪床剪切料件，成本低，精度低于0.2 mm，但只能加工无孔、无切角的条料或块料；镭射下料：利用激光切割技术，在大平板上将其平板的结构形状切割出来，但是需编写镭射程式，它可下各种复杂形状的平板件，成本高，精度小于0.1 mm；冲床下料：利用冲床分一步或多步在板材上将零件展开后的平板件冲裁成各种形状料件，其优点是耗费工时短，精度高，成本低，效率高，适用于大批量生产；锯床下料：主要用于铝型材、方管、圆管、圆棒料之类，成本低，精度低。
钣金加工折弯就是将平板件加工成立体的工序。
金属板料在折弯机的压力下，经过弹性变形和塑性变形，在塑性弯曲的开始阶段，板料是自由弯曲的，随着对板料压力的增加完成一个V型弯曲。
折弯模具分为弯刀和直刀。
折弯时注意事项：1.图样：板材数量、厚度；2.折弯方向；3.折弯角度；4.折弯尺寸。
钣金加工拉伸工艺：在钣金的加工过程中，有时需要将冲压材料展开，称为拉伸。
拉伸主要是针对一些有特色要求的样本料件。
拉伸后的材料厚度发生变化。
一般来说，底部中央保持原来的厚度，底部圆角处材料变薄，顶部靠近凸缘处材料变厚，矩形拉伸件四周圆角处材料变厚。
钣金加工成形工艺：成形是指钣金经过下料、翻边攻丝、冲床加工、压铆、折弯、焊接等一系列加工程序后，再经过表面处理，形成的最终钣金件。
成形是钣金件加工的最终形态，如果有特殊要求还应按照一定的方式把多个部件组合在一起。
扩展资料：常用材料：1.镀锌钢板SECCSECC的底材为一般的冷轧钢卷，在连续电镀锌产线经过脱脂、酸洗、电镀及各种后处理制程后，即成为电镀锌产品。
SECC不但具有一般冷轧钢片的机械性能及近似的加工性，而且具有优越的耐蚀性及装饰性外观。

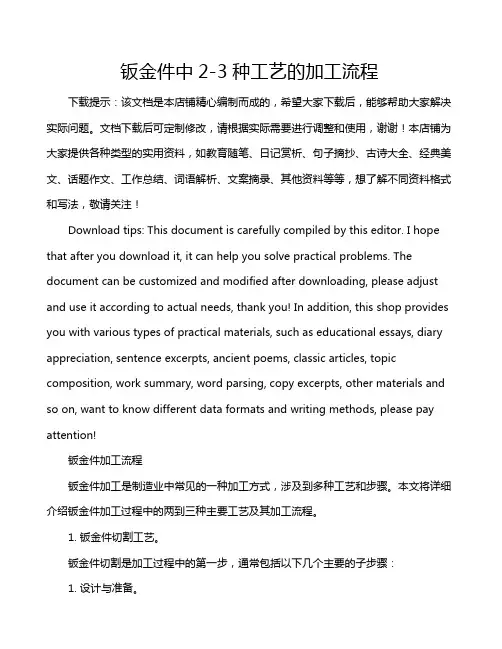

钣金件中2-3种工艺的加工流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!钣金件加工流程钣金件加工是制造业中常见的一种加工方式，涉及到多种工艺和步骤。
钣金件加工工艺钣金加工工艺介绍1钣金件加工工艺简介1.1简介按钣金件的基本加工方式：下料、折弯、拉伸、成型、焊接等加工工艺。
1.2关键词钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。
钣金下料方式主要为数冲和激光切割2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于3.0mm,铝板小于或等于4.0mm，不锈钢小于或等于2.0mm2.2冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
2.3数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。
当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。
2.4折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）2.5螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm,不锈钢小于10.0mm。
其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！3折弯3.1折弯件的最材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。
当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。
公司常用材料的最小弯曲半径见下表。
3.2弯曲件的直边高度3.2.1一般情况下的最小直边高度要求弯曲件的直边高度不宜太小，最小高度按（图4.2.1）要求：h＞2t。
钣金件的加工方式钣金件是针对金属薄板(一般在6mm以下)使用综合冷加工工艺，冷却形成后所需要的件。
加工工艺包括剪、冲、切、复合、折、焊接、铆接、拼接、成型等。
按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。
1.下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。
钣金下料方式主要为数冲和激光切割。
2.折弯材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。
当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。
3.拉伸拉伸件底部与直壁之间的圆角半径应大于板厚，即r1≥t 。
为了使拉伸进行得更顺利，一般取r1=(3~5)t，圆角半径应小于或等于板厚的8倍，即r1≤8t。
拉伸件由于各处所受应力大小各不相同，使拉伸后的材料厚度会发生变化。
一般来说，底部中央保持原来的厚度，底部圆角处材料变薄，顶部靠近凸缘处材料变厚，矩形拉伸件四周圆角处材料变厚。
4.成型在板状金属零件上压筋，有助于增加结构刚性，百叶窗通常用于各种罩壳或机壳上起通风散热作用，其成型方法是借凸模的一边刃口将材料切开，而凸模的其余部分将材料同时作拉伸变形，形成一边开口的起伏形状。
5.焊接焊接方法主要有电弧焊、电渣焊、气焊、等离子弧焊、熔化焊、压力焊、钎焊，钣金产品焊接主要为电弧焊、气焊。
电弧焊具有灵活、机动，适用性广泛，可进行全位置焊接；所用设备简单、耐用性好、维护费用低等优点。
但劳动强度大，质量不够稳定，决定于操作者水平。
适用焊接3mm以上的碳钢、低合金钢、不锈钢和铜、铝等非铁合金气焊火焰温度和性质可以调节，于弧焊热源比热影响区宽，热量不如电弧集中，生产率低，应用于薄壁结构和小件的焊接，可焊钢，铸铁，铝，铜及其合金，硬质合金等。
钣金件加工工艺简介常见钣金件加工的工艺流程一、材料的选用。
钣金加一般用到的材料有心灰意冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC），铜（CU）黄铜、紫铜、铍铜，铝板（6061、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同。
选用材料不同，一般需从产品其用途及成本上来考虑。
1．冷轧板SPCC。
主要用电镀和烤漆件。
成本低，易成型，材料厚度≤3.2mm。
2．热轧板SHCC。
材料T≥3.0mm ,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。
3．镀锌板SECC、SGCC。
SECC电解板分N料、P料。
N料主要不作表面处理。
成本高，P料用于喷涂件。
4．铜；主要用导电作用料件，其表面处理是镀镍、镀铬，或不作处理，成本高。
5．铝板；一般用表面铬酸盐（J11-A），氧化（导电氧化，化学氧化），成本高，有镀银，镀镍。
6．铝型材；截面结构复杂的料件，大量用于各种插箱中。
表面处理同铝板。
7．不锈钢；主要用不作任何表面处理，、成本高。
二、图面审核，要编写零件的工艺流程，首先要知道零件图的各种技术要求；则图面审核是对零件工艺流程编写的最重要环节。
１．检查图面是否齐全。
２．图面视图关系，标注是否清楚。
齐全，标注尺寸单位。
３．装配关系，装配要求重点尺寸。
４．新旧版图面区别。
５．外文图的翻译。
６．表处代号转换。
７．图面问题反馈与处埋。
８．材料９．品质要求与工艺要求１０．正式发行图面，须加盖品质控制章。
三、展开注意事项。
展开图是依据零件图（3D）展开的平面图（2D）１．展开方式要合。
要便利节省材料及加工性２．合理选择问隙及包边方式，T=2.0以下问隙0.2，T=2-3问隙0.5，包边方式采用长边包短边（门板类）３．合理考虑公差外形尺寸：负差走到底，正差走一半；孔形尺寸：正差走到底，负差走一半。
４．毛刺方向５．抽牙、压铆、撕裂、冲凸点（包），等位置方向，画出剖视图６．核对材质，板厚，以板厚公差７．特殊角度，折弯角内半径（一般R=0.5）要试折而定展开８．有易出错（相似不对称）的地方应重点提示９．尺寸较多的地方要加放大图１０．需喷涂保护地方须表示四、板金加工的工艺流程，根据钣金件结构的差异，工艺流程可各不相同，但总的不超过以下几点。
常见钣金件加工的工艺流程钣金件加工是以金属板材为原材料，通过切割、折弯、冲孔、焊接等工艺，将金属板材加工成所需形状的零件或构件的工艺过程。
下面是常见钣金件加工的工艺流程：1.设计图纸：根据产品的需求和要求，绘制钣金件的设计图纸。
图纸需要包括零件的形状、尺寸、位置和加工要求等信息。
2.材料准备：选取合适的金属板材作为原材料，根据设计图纸的尺寸要求切割成所需大小的材料块。
3.切割：根据设计图纸的要求，将金属板材进行切割。
常见的切割方法有剪切、火焰切割、等离子切割、激光切割等。
4.折弯：将切割好的金属板材通过折弯工艺，使其得到所需的形状。
折弯可以使用手工折弯、机械折弯、液压折弯等方式进行。
5.冲孔：根据设计图纸的要求，在金属板材上进行冲孔操作。
冲孔可以使用机械冲床、数控冲床等设备进行。
6.拼接：将多个冲孔和折弯好的零件进行拼接，使用焊接、螺钉拧紧、铆接等方式固定零件的位置。
7.表面处理：通过打磨、抛光、喷漆等方式对钣金件的表面进行处理，提高其外观和功能性能。
8.装配：将加工好的钣金件与其他零件进行组装，形成最终产品，完成钣金件加工。
9.检查：对加工好的钣金件进行检查，确保其尺寸、形状、表面质量和功能等符合要求。
10.包装和发货：对合格的钣金件进行包装，以保护其在运输过程中不受损坏，然后按照客户要求进行发货。
总之，钣金件加工是一个涉及多种工艺的复杂过程，需要依靠先进的设备和熟练的技术工人来完成。
在这一过程中，每个环节的操作都需要严格按照设计图纸的要求进行，确保加工出来的钣金件满足客户的要求和使用需求。
常見鈑金件加工的工藝流程一、材料的選用鈑金加一般用到的材料有冷軋板(SPCC)、熱軋板(SHCC)、鍍鋅板(SEC C、SGCC),銅(CU)黃銅、紫銅、鈹銅,鋁板(6061、6063、硬鋁等),鋁型材,不銹鋼(鏡面、拉絲面、霧面),根據產品作用不同,選用材料不同,一般需從產品其用途及成本上來考慮。
1〃冷軋板SPCC,主要用電鍍和烤漆件,成本低,易成型,材料厚度≤3.2mm。
2〃熱軋板SHCC,材料T≥3.0mm ,也是用電鍍,烤漆件,成本低,但難成型,主要用平板件。
3〃鍍鋅板SECC、SGCC。
SECC電解板分N料、P料,N料主要不作表面處理,成本高,P料用於噴塗件。
4〃銅;主要用導電作用料件,其表面處理是鍍鎳、鍍鉻,或不作處理,成本高。
5〃鋁板;一般用表面鉻酸鹽(J11-A),氧化(導電氧化,化學氧化),成本高,有鍍銀,鍍鎳。
6〃鋁型材;截面結構複雜的料件,大量用於各種插箱中。
表面處理同鋁板。
7〃不銹鋼;主要用不作任何表面處理,、成本高。
二、圖面審核要編寫零件的工藝流程,首先要知道零件圖的各種技術要求;則圖面審核是對零件工藝流程編寫的最重要環節。
1〃檢查圖面是否齊全。
2〃圖面視圖關係,標注是否清楚,齊全,標注尺寸單位。
3〃裝配關係,裝配要求重點尺寸。
4〃新舊版圖面區別。
5〃外文圖的翻譯。
6〃表處代號轉換。
7〃圖面問題回饋與處埋。
8〃材料9〃品質要求與工藝要求10〃正式發行圖面,頇加蓋品質控制章。
三、展開注意事項展開圖是依據零件圖(3D)展開的平面圖(2D)1〃展開方式要合,要便利節省材料及加工性2〃合理選擇問隙及包邊方式,T=2.0以下問隙0.2,T=2-3問隙0.5,包邊方式採用長邊包短邊(門板類)3〃合理考慮公差外形尺寸:負差走到底,正差走一半;孔形尺寸:正差走到底,負差走一半。
4〃毛刺方向5〃抽牙、壓鉚、撕裂、沖凸點(包),等位置方向,畫出剖視圖6〃核對材質,板厚,以板厚公差7〃特殊角度,折彎角內半徑(一般R=0.5)要試折而定展開8〃有易出錯(相似不對稱)的地方應重點提示9〃尺寸較多的地方要加放大圖10〃需噴塗保護地方頇表示四、板金加工的工藝流程根據鈑金件結構的差異,工藝流程可各不相同,但總的不超過以下幾點。
以下为钣金的加工成型工艺，一起来看看吧。
钣金（通常是钢或铝材质）在建筑和制造业中起着重要的作用。
在建筑业中，它被用作建筑物和外壳或屋顶；在制造业中，钣金用于汽车零部件、重型机械等。
在制造钣金件时，制造商经常使用以下几种成形工艺。
卷边卷边是一种钣金成型工艺。
钣金最初生产后通常会带有“毛刺”的尖锐边缘，卷边目的是使锐利且粗糙的钣金边缘变得平滑，以符合项目的使用需求。
折弯折弯是另一种常见的钣金成形工艺。
制造商通常使用制动压力机或类似的机械压力机进行金属折弯，钣金被放置在模具上，冲头则向下压到钣金上，巨大的压力使钣金发生弯曲。
熨烫钣金也可以熨烫用以获得均匀的厚度。
例如，许多饮料罐是由铝制成的，铝金属板在原始状态下对于饮料罐来说太厚了，因此需要熨烫以使其更薄、更均匀。
激光切割激光切割已成为越来越普遍的钣金成型工艺。
钣金暴露在高功率高密度激光下，激光的热量使与之接触的钣金熔化或汽化，形成切割过程。
这是一种更快，更精确的切割方法，使用计算机数控激光切割机自动执行。
冲压冲压是一种常见的钣金成形工艺，使用冲压机和模具组在钣金上打孔。
加工时，钣金放置在冲头和模具之间，然后冲头向下压并穿过金属板，这样就完成了冲孔过程。
钣金零件加工成型的方法：金属板是指厚度均匀的薄金属板，通过一定的加工方法加工成符合使用要求的零件。
钣金成形:指将钣金的扁平部分以一定角度弯曲、成弧、拉伸、扭转的成形过程。
板材展开:是将成型后的板材展开成平面板材的过程。
钣金加工广泛应用于工业生产中。
钣金件的加工工艺是用手或用磨具将钣金件冲压变形，形成一定的形状和尺寸。
更复杂的零件可以通过焊接或机械加工来制造。
在钣金生产中，技术是指导钣金加工的关键。
因此，合理规范的零件加工工艺是提高钣金加工质量的关键。
钣金零件的成型方法有哪些？在实际生产中，除了冷压零件的一般加工外，还采用橡胶液压成形、拉伸成形和喷丸等特殊加工方法。
橡胶液压成型。
高压液体注入框架膨胀，使粗糙的材料推动零件形成模具形状。
钣金件加工工艺
钣金加工工艺介绍
1钣金件加工工艺简介
1.1简介
按钣金件的基本加工方式：下料、折弯、拉伸、成型、焊接等加工工艺。
1.2关键词
钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接
2下料
下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。
钣金下料方式主要为数冲和激光切割
2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于
3.0mm,铝板小于或等于
4.0mm，不锈钢小于或等于2.0mm
2.2冲孔有最小尺寸要求
冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
2.3数冲的孔间距与孔边距
零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。
当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。
2.4折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离
折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）
2.5螺钉、螺栓的过孔和沉头座
螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm,不锈钢小于10.0mm。
其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！3折弯
3.1折弯件的最
材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。
当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。
公司常用材料的最小弯曲半径见下表。
3.2弯曲件的直边高度
3.2.1一般情况下的最小直边高度要求
弯曲件的直边高度不宜太小，最小高度按（图4.2.1）要求：h＞2t。
图4.2.1.1弯曲件的直边高度最小值
3.2.2特殊要求的直边高度
如果设计需要弯曲件的直边高度h≤2t,，则首先要加大弯边高度，弯好后再加工到需要尺寸；或者在弯曲变形区内加工浅槽后，再折弯（如下图所示）。
图4.2.2.1特殊情况下的直边高度要求
3.2.3弯边侧边带有斜角的直边高度
当弯边侧边带有斜角的弯曲件时（图4.2.3），侧面的最小高度为：h=（2～4）t＞3mm
图4.2.3.1弯边侧边带有斜角的直边高度
3.3折弯件上的孔边距
孔边距：先冲孔后折弯，孔的位置应处于弯曲变形区外，避免弯曲时孔会产生变形。
孔壁至弯边的距离见表下表。
表1折弯件上的孔边距
3.4局部弯曲的工艺切口
3.4.1折弯件的弯曲线应避开尺寸突变的位置
局部弯曲某一段边缘时，为了防止尖角处应力集中产生弯裂，可将弯曲线移动一定距离，以离开尺寸突变处（图4.4.1.1a)，或开工艺槽（图4.4.1.1b)，或冲工艺孔（图4.4.1.1c)。
注意图中的尺寸要求：S≥R；槽宽k≥t；槽深
L≥t+R+k/2。
图4.4.1.1局部弯曲的设计处理方法
3.4.2当孔位于折弯变形区内，所采取的切口形式
当孔在折弯变形区内时，采用的切口形式示例（图4.4.2.1）
图4.4.2.1切口形式示例
3.5带斜边的折弯边应避开变形区
图4.5.1带斜边的折弯边应避开变形区
3.6打死边的设计要求
打死边的死边长度与材料的厚度有关。
如下图所示，一般死边最小长度
L≥3.5t+R。
其中t为材料壁厚，R为打死边前道工序（如下图右所示）的最小内折弯半径。
图4.6.1死边的最小长度L
3.7设计时添加的工艺定位孔
为保证毛坯在模具中准确定位，防止弯曲时毛坯偏移而产生废品，应预先在设计时添加工艺定位孔，如下图所示。
特别是多次弯曲成形的零件，均必须以工艺孔为定位基准，以减少累计误差，保证产品质量。
图4.7.1多次折弯时添加的工艺定位孔
3.8标注弯曲件相关尺寸时，要考虑工艺性
图4.8.1弯曲件标注示例
如上图所示所示，a）先冲孔后折弯，L尺寸精度容易保证，加工方便。
b）和c)如果尺寸L精度要求高，则需要先折弯后加工孔，加工麻烦。
3.9弯曲件的回弹
影响回弹的因素很多，包括：材料的机械性能、壁厚、弯曲半径以及弯曲时的正压力等。
3.9.1折弯件的内圆角半径与板厚之比越大，回弹就越大。
3.9.2从设计上抑制回弹的方法示例
弯曲件的回弹，目前主要是由生产厂家在模具设计时，采取一定的措施进行规避。
同时，从设计上改进某些结构促使回弹角简少如下图所示：在弯曲区压制加强筋，不仅可以提高工件的刚度，也有利于抑制回弹。
图4.9.2.1设计上抑制回弹的方法示例
4拉伸
4.1拉伸件底部与直壁之间的圆角半径大小要求
如下图所示，拉伸件底部与直壁之间的圆角半径应大于板厚，即r1≥t。
为了使拉伸进行得更顺利，一般取r1=(3~5)t，最大圆角半径应小于或等于板厚的8倍，即r1≤8t。
图5.1.1拉伸件圆角半径大小
4.2拉伸件凸缘与壁之间的圆角半径
拉伸件凸缘与壁之间的圆角半径应大于板厚的2倍，即r2≥2t，为了使拉伸进行得更顺利，一般取r2=(5~10)t，最大凸缘半径应小于或等于板厚的8倍，即r2≤8t。
（参见图5.1.1）
4.3圆形拉伸件的内腔直径
圆形拉伸件的内腔直径应取D≥d+10t，以便在拉伸时压板压紧不致起皱。
（参见图5.1.1）
4.4矩形拉伸件相邻两壁间的圆角半径
矩形拉伸件相邻两壁间的圆角半径应取r3≥3t，为了减少拉伸次数应尽可能取r3≥H/5，以便一次拉出来。
图5.4.1矩形拉伸件相邻两壁间的圆角半径
4.5圆形无凸缘拉伸件一次成形时，其高度与直径的尺寸关系要求
圆形无凸缘拉伸件一次成形时，高度H和直径d之比应小于或等于0.4，即H/d≤0.4，如下图所示。
图5.5.1圆形无凸缘拉伸件一次成形时，高度与直径的尺寸关系
4.6拉伸件设计图纸上尺寸标注的注意事项
拉伸件由于各处所受应力大小各不相同，使拉伸后的材料厚度发生变化。
一般来说，底部中央保持原来的厚度，底部圆角处材料变薄，顶部靠近凸缘处材料变厚，矩形拉伸件四周圆角处材料变厚。
4.6.1拉伸件产品尺寸的标准方法
在设计拉伸产品时，对产品图上的尺寸应明确注明必须保证外部尺寸或内部尺寸，不能同时标注内外尺寸。
4.6.2拉伸件尺寸公差的标注方法
拉伸件凹凸圆弧的内半径以及一次成形的圆筒形拉伸件的高度尺寸公差为双面对称偏差，其偏差值为国标(GB)16级精度公差绝对值的一半，并冠以±号。
5成形
5.1加强筋
在板状金属零件上压筋，有助于增加结构刚性，加强筋结构及其尺寸选择参见表6。
表2加强筋结构及尺寸选择
5.2打凸间距和凸边距的极限尺寸
打凸间距和凸边距的极限尺寸按下表选取。
表3打凸间距和凸边距的极限尺寸
5.3百叶窗
百叶窗通常用于各种罩壳或机壳上起通风散热作用，其成型方法是借凸模的一边刃口将材料切开，而凸模的其余部分将材料同时作拉伸变形，形成一边开口的起伏形状。
百叶窗的典型结构参见图6.3.1。
图6.3.1百叶窗的结构
百叶窗尺寸要求：a≥4t；b≥6t；h≤5t；L≥24t；r≥0.5t。
5.4孔翻边
孔翻边型式较多，本规范只关注要加工螺纹的内孔翻边，如图6.4.1所示。
图6.4.1带螺纹孔的内孔翻边结构示意图
内容来源网络，由深圳机械展收集整理！
更多钣金件工艺技术展览展示，就在深圳机械展！。
