•1、CKFZ-12D真空式负荷开关
•2、CKFZR-12D真空式负荷开关
•3、TEC-VSARC意大利技术真空式负荷开关•4、HS-VSARC意大利技术真空式负荷开关
1、CKFYR-12D压气式负荷开关---A
7、箱变(配电箱、配电柜、成套大类）-1
企业荣誉、企业文化。

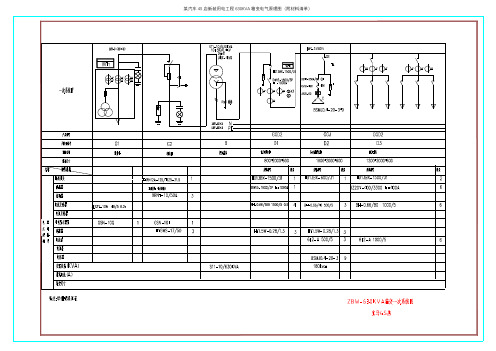

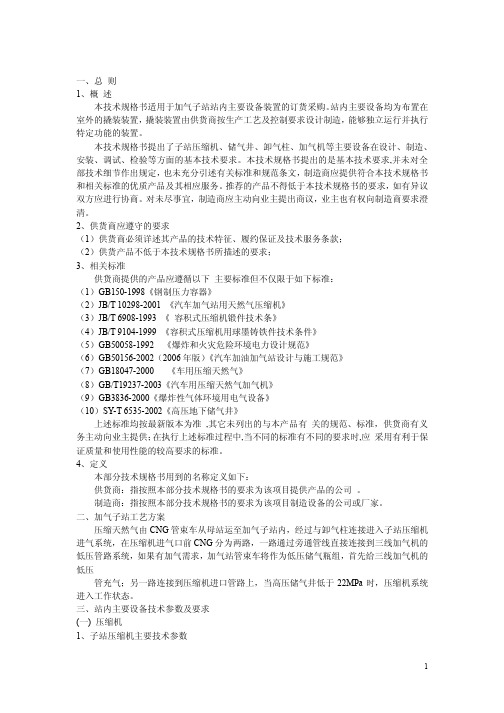

一、总则1、概述本技术规格书适用于加气子站站内主要设备装置的订货采购。
站内主要设备均为布置在室外的撬装装置，撬装装置由供货商按生产工艺及控制要求设计制造，能够独立运行并执行特定功能的装置。
本技术规格书提出了子站压缩机、储气井、卸气柱、加气机等主要设备在设计、制造、安装、调试、检验等方面的基本技术要求。
本技术规格书提出的是基本技术要求,并未对全部技术细节作出规定，也未充分引述有关标准和规范条文，制造商应提供符合本技术规格书和相关标准的优质产品及其相应服务。
推荐的产品不得低于本技术规格书的要求，如有异议双方应进行协商。
对未尽事宜，制造商应主动向业主提出商议，业主也有权向制造商要求澄清。
2、供货商应遵守的要求（1）供货商必须详述其产品的技术特征、履约保证及技术服务条款；（2）供货产品不低于本技术规格书所描述的要求；3、相关标准供货商提供的产品应遵循以下主要标准但不仅限于如下标准：（1）GB150-1998《钢制压力容器》（2）JB/T 10298-2001 《汽车加气站用天然气压缩机》（3）JB/T 6908-1993 《容积式压缩机锻件技术条》（4）JB/T 9104-1999 《容积式压缩机用球墨铸铁件技术条件》（5）GB50058-1992 《爆炸和火灾危险环境电力设计规范》（6）GB50156-2002（2006年版）《汽车加油加气站设计与施工规范》（7）GB18047-2000 《车用压缩天然气》（8）GB/T19237-2003《汽车用压缩天然气加气机》（9）GB3836-2000《爆炸性气体环境用电气设备》（10）SY-T 6535-2002《高压地下储气井》上述标准均按最新版本为准,其它未列出的与本产品有关的规范、标准，供货商有义务主动向业主提供；在执行上述标准过程中,当不同的标准有不同的要求时,应采用有利于保证质量和使用性能的较高要求的标准。
4、定义本部分技术规格书用到的名称定义如下：供货商：指按照本部分技术规格书的要求为该项目提供产品的公司。
一、总则1、概述本技术规格书适用于加气子站站内主要设备装置的订货采购。
站内主要设备均为布置在室外的撬装装置，撬装装置由供货商按生产工艺及控制要求设计制造，能够独立运行并执行特定功能的装置。
本技术规格书提出了子站压缩机、储气井、卸气柱、加气机等主要设备在设计、制造、安装、调试、检验等方面的基本技术要求。
本技术规格书提出的是基本技术要求,并未对全部技术细节作出规定，也未充分引述有关标准和规范条文，制造商应提供符合本技术规格书和相关标准的优质产品及其相应服务。
推荐的产品不得低于本技术规格书的要求，如有异议双方应进行协商。
对未尽事宜，制造商应主动向业主提出商议，业主也有权向制造商要求澄清。
2、供货商应遵守的要求（1）供货商必须详述其产品的技术特征、履约保证及技术服务条款；（2）供货产品不低于本技术规格书所描述的要求；3、相关标准供货商提供的产品应遵循以下主要标准但不仅限于如下标准：（1）GB150-1998《钢制压力容器》（2）JB/T 10298-2001 《汽车加气站用天然气压缩机》（3）JB/T 6908-1993 《容积式压缩机锻件技术条》（4）JB/T 9104-1999 《容积式压缩机用球墨铸铁件技术条件》（5）GB50058-1992 《爆炸和火灾危险环境电力设计规范》（6）GB50156-2002（2006年版）《汽车加油加气站设计与施工规范》（7）GB18047-2000 《车用压缩天然气》（8）GB/T19237-2003《汽车用压缩天然气加气机》（9）GB3836-2000《爆炸性气体环境用电气设备》（10）SY-T 6535-2002《高压地下储气井》上述标准均按最新版本为准,其它未列出的与本产品有关的规范、标准，供货商有义务主动向业主提供；在执行上述标准过程中,当不同的标准有不同的要求时,应采用有利于保证质量和使用性能的较高要求的标准。
4、定义本部分技术规格书用到的名称定义如下：供货商：指按照本部分技术规格书的要求为该项目提供产品的公司。

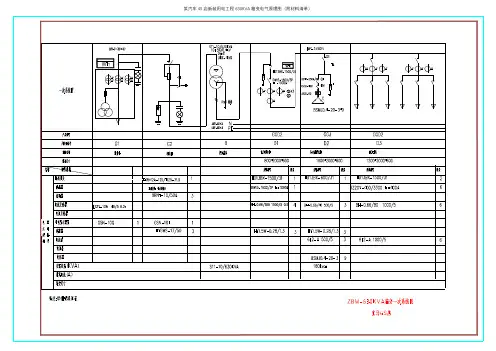

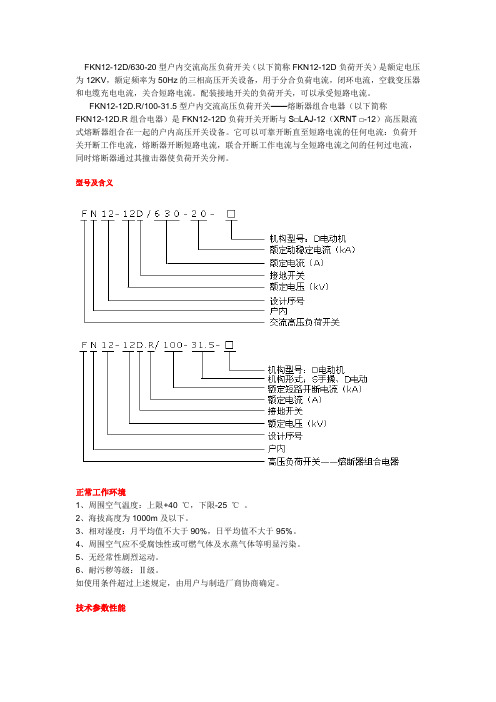

FKN12-12D/630-20型户内交流高压负荷开关（以下简称FKN12-12D负荷开关）是额定电压为12KV，额定频率为50Hz的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。
配装接地开关的负荷开关，可以承受短路电流。
FKN12-12D.R/100-31.5型户内交流高压负荷开关——熔断器组合电器（以下简称
FKN12-12D.R组合电器）是FKN12-12D负荷开关开断与S□LAJ-12（XRNT □-12）高压限流式熔断器组合在一起的户内高压开关设备。
它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
型号及含义
正常工作环境
1、周围空气温度：上限+40 ℃，下限-25 ℃。
2、海拔高度为1000m及以下。
3、相对湿度：月平均值不大于90%，日平均值不大于95%。
4、周围空气应不受腐蚀性或可燃气体及水蒸气体等明显污染。
5、无经常性剧烈运动。
6、耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂商协商确定。
技术参数性能
机械特征参数
主要技术参数
外形及安装尺寸图。
HXGN17-12环网固定式户内交流封闭开关一、产品概述HXGN17-12系列箱型固定式交流金属封闭环网开关设备（简称环网柜）是三相交流额定电压12KV、额定频率50HZ的环网供配电系统和辐射式供配电系统中的开关成套设备,作为变压器、电缆、架空线等电力设备的保护、控制之用。
本公司生产的FKN12-12系列压气式负荷开关及组合电器和FZN23-12系列真空负荷开关及其组合电器。
这些产品均入选国家经贸委下达的“全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录”。
二、型号意义HXGN17-12（口）/口—口三、电气特性四、结构特征HXGN17-12环网柜主要由负荷开关及其组合电器与金属柜体组装而成，根据开关电器不同安装方向，柜体有两种基本柜型；侧装柜和正装柜。
侧装柜占地面积小，拼柜方便简单；正装柜方便维护与电缆安装。
环网柜柜体结构采用型材或覆铝锌钢板弯制，结构牢固，密封性好，具有IP3X外壳防护等级。
钢板表面经处理后采用环氧粉末喷涂工艺涂覆，美观牢固。
环网柜设计成上下两个完全隔离的金属间隔：母线室与开关室，不另外附加隔离板，以便安全检修与更换熔断器。
母线室由金属封闭，母线经过穿墙套管连结，根据要求，母线室前可设有完全隔离的仪表室，专门安装二次设备。
开关室主要安装一次设备以及电缆连接用，其柜门与开关实现五防机械联锁，简单可靠。
柜门设有观察窗，便于观察隔离断口，检视运行状态。
环网柜顶部装有压力释放装置，柜内有压力释放通道，内部故障时，限制事故蔓延，巨大能量导向释放，保证人身安全。
在柜体前下方设有接地铜母线。
五、订货须知●环网柜一次线路方案及其排列图、平面布置图；●环网柜内所需设备规格及数量，主母线规格；●二次原理图及端子图；●环网柜框体颜色；●其他要求： (运输方式、交货时间)。
六、主结线典型组合方案(一）主结线典型组合方案(二）主结线典型组合方案(三）高压压气式负荷开关一、产品概述SY-KS1-12(D)/630-20(FKN12)户内高压气式负荷开关、SY-KS1r-12(D)/100-31.5(FKRN12)户内高压压气式负荷开关—熔断组合电器适用于交流12Kv、50Hz的户内高压开关设备中。
FKN12－12D/630－20型户内交流高压负荷开关(以下简称FKN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。
配装接地开关的负荷开关，可以承受短路电流。
FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12－12R.D组合器)是FKN12－12D负荷开关开断与S□LAJ－12(XRNT□－12)高压限流式熔断器组合在一起的户内高压开关设备。
它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
使用环境◆周围空气温度：上限+40℃，下限－25℃；◆海拔高度：1000m及以下；◆相对湿度：月平均值不大于90%，日平均值不大于95%；◆周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；◆无经常性的剧烈运动；◆耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂协商确定。
型号含义技术参数序号名称名称数据1 额定电压 kV 122 额定频率 Hz 503 额定绝缘水平 1min工频耐压 kv 对地/相间42/48雷电冲击耐压(峰值) 对地/相间75/854 额定短路开断电流 kA 20 25 31.5 405 额定电流 A 630 630 1250 1600 1250 16001250 1250 2000 2500 2000 25006 额定短时耐受电流(有效值) kA 20 25 31.5 407 额定峰值耐受电流(峰值) 50 63 80 1008 额定短路关合电流(峰值) 50 63 80 1009 额定短路电流持续时间 S 410 机械寿命次 2000011 二次回路工频耐受电压(1min) V 200012 额定操作顺序分-t-合分-t1-合分注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180sFN3-10高压负荷开关什么用？一、FN3-10高压负荷开关用途1、FN3-10、FN3-10R、FN3-10R/3负荷开头系户内装置的高压装置的高压电器。

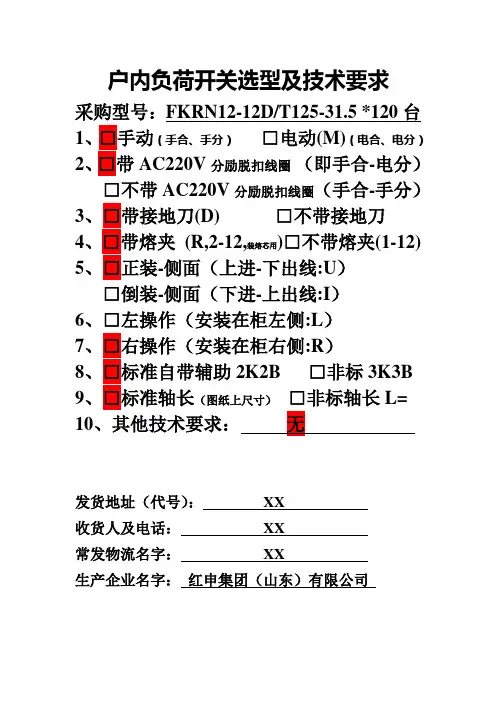

《FKRN12-12DR／125-31.5》10KV户内高压负荷开关参数一、10KV户内高压负荷开关《FKRN12-12DR／125-31.5》称说明概述10KV户内高压负荷开关《FKRN12-12DR／125-31.5》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
《FKRN12-12DR／125-31.5》适于重合闸操作并有极高的操作可靠性与使用寿命。
《FKRN12-12DR／125-31.5》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
《FKRN12-12DR／125-31.5》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
《FKRN12-12DR／125-31.5》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用四、《FKRN12-12DR／125-31.5》选型用户可根据被保护对象选用不同型号的《FKRN12-12DR／125-31.5》，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《《FKRN12-12DR／125-31.5》10KV户内高压负荷开关》五、《FKRN12-12DR／125-31.5》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《FKRN12-12DR／125-31.5》端子间的工频电压不超过《FKRN12-12DR／125-31.5》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。
8.《FKRN12-12DR／125-31.5》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
《FKRN12-12DR／125-31.5》是变电站被保护设备免遭雷电冲击波袭击的设备。

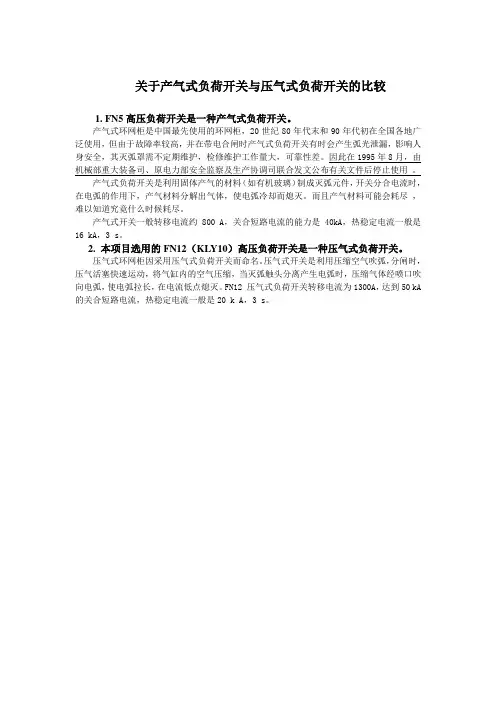

关于产气式负荷开关与压气式负荷开关的比较
1. FN5高压负荷开关是一种产气式负荷开关。
产气式环网柜是中国最先使用的环网柜，20世纪80年代末和90年代初在全国各地广泛使用，但由于故障率较高，并在带电合闸时产气式负荷开关有时会产生弧光泄漏，影响人身安全，其灭弧罩需不定期维护，检修维护工作量大，可靠性差。
因此在1995年8月，由机械部重大装备司、原电力部安全监察及生产协调司联合发文公布有关文件后停止使用。
产气式负荷开关是利用固体产气的材料（如有机玻璃）制成灭弧元件，开关分合电流时，在电弧的作用下，产气材料分解出气体，使电弧冷却而熄灭。
而且产气材料可能会耗尽，难以知道究竟什么时候耗尽。
产气式开关一般转移电流约800 A，关合短路电流的能力是40kA，热稳定电流一般是16 kA，3 s。
2. 本项目选用的FN12（KLY10）高压负荷开关是一种压气式负荷开关。
压气式环网柜因采用压气式负荷开关而命名。
压气式开关是利用压缩空气吹弧，分闸时，压气活塞快速运动，将气缸内的空气压缩，当灭弧触头分离产生电弧时，压缩气体经喷口吹向电弧，使电弧拉长，在电流低点熄灭。
FN12 压气式负荷开关转移电流为1300A，达到50 kA 的关合短路电流，热稳定电流一般是20 k A，3 s。
