功能安全SIL认证介绍

SIL（Safety Integrity Level）-安全完整性等级。

SIL认证就是基于IEC 61508, IEC 61511, IEC 61513, IEC 13849-1, IEC 62061, IEC 61800-5-2等标准，对安全设备的安全完整性等级(SIL)或者性能等级(PL)进行评估和确认的一种第三方评估、验证和认证。

功能安全认证主要涉及针对安全设备开发流程的文档管理(FSM)评估，硬件可靠性计算和评估、软件评估、环境试验、EMC电磁兼容性测试等内容。

欧洲电工标准化（CENELEC的缩写）委员会，欧洲三大标准化组织之一。

CENELEC 负责电子工程领域的欧洲标准化。

CENELEC连同电信标准化（ETSI）和CEN（所有其他技术领域的标准化）形成了欧洲标准化体系。

SIL认证一共分为4个等级，SIL1、SIL2、SIL3、SIL4，包括对产品和对系统两个层次。

其中，以SIL4的要求最高。

2主要标准IEC 61508:电气/电子/可编程电子安全相关系统的功能安全性IEC61508标准规定了常规系统运行和故障预测能力两方面的基本安全要求。

这些要求涵盖了一般安全管理系统、具体产品设计和符合安全要求的过程设计，其目标是既避免系统性设计故障，又避免随机性硬件失效。

IEC61508标准的主要目标为：· 对所有的包括软、硬件在内的安全相关系统的元器件，在生命周期范围提供安全监督的系统方法;· 提供确定安全相关系统安全功能要求的方法;· 建立基础标准，使其可直接应用于所有工业领域。

同时，亦可指导其他领域的标准，使这些标准的起草具有一致性(如基本概念、技术术语、对规定安全功能的要求等);· 鼓励运营商和维护部门使用以计算机为基础的技术;· 建立概念统一、协调一致的标准架构和体系。

IEC61511:过程工业领域安全仪表系统的功能安全要求IEC61511是专门针对流程工业领域安全仪表系统的功能安全标准，它是国际电工委员会继功能安全基础标准IEC61508之后推出的专业领域标准，IEC61511在国内的协调标准为GB/T 21109。

安全完整性等级认证SIL 2什么是安全完整性等级认证SIL 2？安全完整性等级认证（Safety Integrity Level，简称SIL）是一种用于评估和确定工业过程中安全系统的可靠性和完整性的标准。

在工业自动化和安全控制领域，SIL级别通常用于评估可靠性，以确定系统的安全性能。

SIL 2是SIL级别中的一种，它表示系统具有较高的可靠性和安全性。

在工业环境中，使用SIL 2级别认证的安全系统能够有效地减少潜在的危害和风险，从而保护工人和设备的安全。

SIL 2的特点和要求SIL 2级别认证具有以下特点和要求： - 故障率：SIL 2系统的故障率要低于中等水平。

这意味着系统的组件和部件应具有较低的故障率，以确保系统的可靠性和持续运行性。

- 可靠性：SIL 2系统需要具有较高的可靠性。

这要求系统在面对可能的故障和异常情况时能够有效地进行故障检测、隔离和恢复，以确保系统的安全性。

- 测试和验证：SIL 2级别的系统需要经过严格的测试和验证，以确保其功能和性能符合规定的标准和要求。

- 维护和管理：SIL 2系统需要进行定期的维护和管理，以保持其可靠性和性能。

这包括故障排除、备份和更新等操作。

SIL 2的应用领域SIL 2级别的认证广泛应用于工业自动化和安全控制领域。

以下是一些使用SIL 2认证安全系统的常见应用领域：1.石油和天然气工业：在石油和天然气工业中，使用SIL 2认证的安全系统可以有效地保护生产设备和工人的安全。

这些系统可以监测和控制关键过程，以防止事故和泄漏的发生。

2.化学工业：在化学工业中，使用SIL 2认证的安全系统可以帮助控制和管理危险化学品的生产和储存过程。

这些系统可以减少潜在的化学品泄漏和爆炸风险，确保工作场所的安全。

3.铁路和交通工业：在铁路和交通工业中，使用SIL 2认证的安全系统可以提供流畅和安全的运输服务。

这些系统可以监测列车和交通信号，以确保列车和乘客的安全。

4.娱乐设施：在娱乐设施中，如游乐园和主题公园，使用SIL 2认证的安全系统可以保护游客的安全。

sil安全等级评估
SIL（Safety Integrity Level）是安全完整水平的评估指标，用于评估和指导工业系统的安全性能。

SIL安全等级评估是根据安全功能的需求和风险评估，对系统功能要求、设计和实施进行定量评估的过程。

SIL安全等级评估的步骤如下：
1. 风险评估：对系统的可能风险进行评估，确定每个风险事件的可能性和严重程度。

2. 安全功能需求：根据风险评估的结果，确定实现安全功能所需的要求和性能指标。

3. 故障率评估：对系统的元件进行故障率评估，包括硬件和软件故障率。

4. 安全完整水平计算：根据故障率评估的结果，计算系统的安全完整水平，即SIL等级。

5. 系统设计和验证：根据所需的SIL等级，设计系统的结构和功能，并进行验证和确认。

6. 运行和维护：对SIL等级评估结果进行记录和维护，并定期进行系统的运行和维护，以确保系统始终满足所需的安全完整水平。

SIL安全等级评估是工业系统安全设计和实施的重要工具，有助于提高系统的安全性能，并减少潜在的风险和事故。

一、SIL认证SIL（Safety Integrity Level）认证——安全完整性等级认证SIL认证就是基于IEC 61508（GB/T 20438）, IEC 61511(GB/T 21109), IEC 61513, IEC 13849-1, IEC 62061, IEC 61800-5-2等标准，对安全设备的安全完整性等级(SIL)或者性能等级(PL)进行评估和确认的一种第三方评估、验证和认证。

功能安全认证也经常被称为为SIL认证。

功能安全认证主要涉及针对安全设备开发流程的文档管理(FSM)评估，硬件可靠性计算和评估、软件评估、环境试验、EMC电磁兼容性测试等内容。

SIL技术标准是由国际电工委员会（IEC）首先颁布制定的，由IEC/TC65归口实施。

SIL（Safety Integrity Level）-安全完整性等级。

SIL认证一共分为4个等级，SIL1、SIL2、SIL3、SIL4，包括对产品和对系统两个层次。

其中，以SIL4的要求最高二、SIL认证的意义：随着工业事故及其对社会的影响被人们广泛认知，越来越多的企业意识到安全的重要性。

现代过程工业生产中，由于工艺复杂并且设备繁多，任何一个失效，都会对员工、公众、设备或者环境带来严重后果。

SIL认证的过程就是帮助企业把最好的工程实践经验和安全技术（IEC61508和IEC61511）充分利用，避免工业事故的再次发生。

因为这些经验和技术是建立在大量的实际经验和教训基础之上的。

随着IEC61508和IEC 61511系列标准的颁发，一套系统的功能安全评估和测试流程可以有效解决这个问题。

SIL认证的现实意义在于：（1）改进安全；（2）防止生产人员和生产区外部人民的身体损害；（3）避免破坏环境；（4）避免生产损失；（5）避免法律责任。

三、SIL认证的产品范围：功能安全认证适用所有用来实现过程控制安全功能的设备，主要分为安全部件和安全系统，如：1、安全部件类：现场传感器、压力变送器、温度变送器、物位变送器、物位开关、可编程控制器、逻辑解算器、现场安全执行机构(气动/液动/电动)、安全开关、安全阀门、电磁阀、截断阀、螺线管阀、安全隔离栅等。

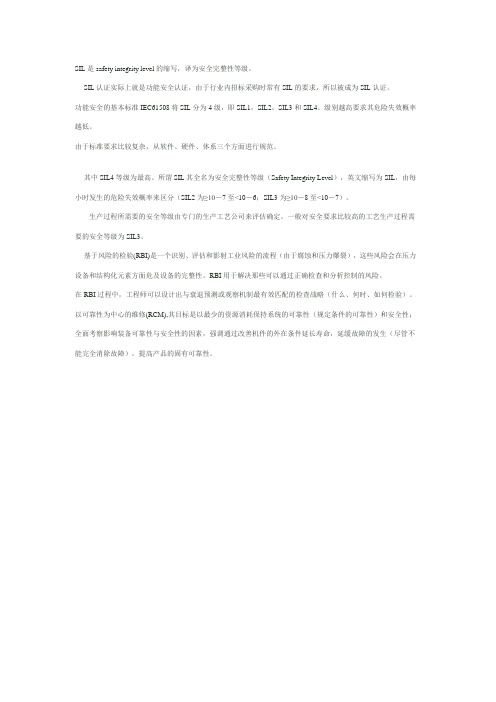

SIL是safety integrity level的缩写，译为安全完整性等级。

SIL认证实际上就是功能安全认证，由于行业内招标采购时常有SIL的要求，所以被成为SIL认证。

功能安全的基本标准IEC61508将SIL分为4级，即SIL1，SIL2，SIL3和SIL4。

级别越高要求其危险失效概率越低。

由于标准要求比较复杂，从软件、硬件、体系三个方面进行规范。

其中SIL4等级为最高。

所谓SIL其全名为安全完整性等级（Safety Integrity Level），英文缩写为SIL，由每小时发生的危险失效概率来区分（SIL2为≥10－7至<10－6；SIL3为≥10－8至<10－7）。

生产过程所需要的安全等级由专门的生产工艺公司来评估确定。

一般对安全要求比较高的工艺生产过程需要的安全等级为SIL3。

基于风险的检验(RBI)是一个识别、评估和影射工业风险的流程（由于腐蚀和压力爆裂），这些风险会在压力设备和结构化元素方面危及设备的完整性。

RBI用于解决那些可以通过正确检查和分析控制的风险。

在RBI过程中，工程师可以设计出与衰退预测或观察机制最有效匹配的检查战略（什么、何时、如何检验）。

以可靠性为中心的维修(RCM),其目标是以最少的资源消耗保持系统的可靠性（规定条件的可靠性）和安全性；全面考察影响装备可靠性与安全性的因素，强调通过改善机件的外在条件延长寿命，延缓故障的发生（尽管不能完全消除故障），提高产品的固有可靠性。

SIL认证SIL是Safety Integrity Level的缩写，译为安全完整性等级。

SIL是在1998年颁布的IEC61508功能安全标准中首次提出的，它是功能安全等级的一种划分。

IEC61508将SIL划分为4级，即SIL1，SIL2，SIL3和SIL4。

安全相关系统的SIL应该达到哪一级别，是由风险分析得来的，即通过分析风险后果严重程度、风险暴露时间和频率、不能避开风险的概率及不期望事件发生概率这四个因素综合得出。

级别越高要求其危险失效概率越低。

即使是运行性能最佳的产品和系统也有可能产生故障。

故障可能引发危险情况或非危险情况。

为了对产品性能进行分类，制造商声明与安全有关的如下数值。

1. HFT(硬件容错)——0表示单路、1表示冗余、2表示双冗余；2. SFF(安全故障系数)——非危险故障率(按％)；3. PFD(按要求的故障概率)——安全功能有可能产生故障的几率。

该值是一个运行时间函数，因此它总是参照某个时间周期；4. PFH(每小时的危险故障概率)——参照1小时的时间周期；可以根据上述产品参数计算出整个回路/系统的参数。

对整个系统进行SIL分类如表1和表2所示。

表1 PFD(按要求的故障概率)/PFH(每小时的危险故障概率)和SIL(整体安全性等级) (IEC 61508-1标准，7.6节)表2 HFT（硬件容错）/SFF（安全故障系数）和SIL（整体安全性等级）（IEC 61508-2标准，7.4节）由于安全问题可能会牵涉到高度危险，所以同样必须很好地考虑到风险评估自身。

表3显示了这些规则。

表3 风险评估机构（IEC 61508-1标准，8.2.14节，表2）工厂内的设备/系统故障可能会引起环境破坏、爆炸和人员伤亡等。

SIL 概念使得工厂运行者能够根据预期损害来划分其设备的要求。

另外，SIL概念为产品制造商提供了一个描述产品故障性能的方法。

所有设备/系统，甚至包括那些最精密的设备系统都可能产生故障。

SIL认证_功能安全认证SIL认证简介SIL（Safety Integrity Level）认证就是基于IEC 61508, IEC 61511, IEC 61513, IEC 13849-1, IEC 62061, IEC 61800-5-2等标准，对安全设备的安全完整性等级(SIL)或者性能等级(PL)进行评估和确认的一种第三方评估、验证和认证。

功能安全认证主要涉及针对安全设备开发流程的文档管理(FSM)评估，硬件可靠性计算和评估、软件评估、环境试验、EMC电磁兼容性测试等内容。

SIL认证一共分为4个等级，SIL1、SIL2、SIL3、SIL4，包括对产品和对系统两个层次。

其中，以SI4的要求最高。

SIL认证主要标准IEC 61508:电气/电子/可编程电子安全相关系统的功能安全性IEC6150标准规定了常规系统运行和故障预测能力两方面的基本安全要求。

这些要求涵盖了一般安全管理系统、具体产品设计和符合安全要求的过程设计，其目标是既避免系统性设计故障，又避免随机性硬件失效。

IEC61508标准的主要目标为：· 对所有的包括软、硬件在内的安全相关系统的元器件，在生命周期范围提供安全监督的系统方法;· 提供确定安全相关系统安全功能要求的方法;· 建立基础标准，使其可直接应用于所有工业领域。

同时，亦可指导其他领域的标准，使这些标准的起草具有一致性(如基本概念、技术术语、对规定安全功能的要求等);· 鼓励运营商和维护部门使用以计算机为基础的技术;· 建立概念统一、协调一致的标准架构和体系。

IEC61511:过程工业领域安全仪表系统的功能安全要求IEC61511是专门针对流程工业领域安全仪表系统的功能安全标准，它是国际电工委员会继功能安全基础标准IEC61508之后推出的专业领域标准，IEC61511在国内的协调标准为GB/T 21109。

在过程工业中，仪表安全系统都被用来执行仪表安全功能，IEC61511标准解决了仪表应达到怎样的安全完整性和性能水平的问题。

SIL认证就是Safety Integrity Level --安全完整性等级是基于IEC 61508（GB/T 20438）, IEC 61511(GB/T 21109), IEC 61513, IEC 13849-1, IEC 62061, IEC 61800-5-2等标准，对安全设备的安全完整性等级(SIL)或者性能等级(PL)进行评估和确认的一种第三方评估、验证和认证。

功能安全认证主要涉及针对安全设备开发流程的文档管理(FSM)评估，硬件可靠性计算和评估、软件评估、环境试验、EMC电磁兼容性测试等内容。

SIL技术标准是由国际电工委员会（IEC）首先颁布制定的，由IEC/TC65归口实施。

SIL技术的国家归口标准化技术委员会为“全国过程工业测量控制及自动化”标准化技术委员会（SAC/TC124），秘书处单位为机械工业仪器仪表综合技术经济研究所。

SIL认证一共分为4个等级，SIL1、SIL2、SIL3、SIL4，包括对产品和对系统两个层次。

其中，以SIL4的要求最高。

在仪表使用中，最常用的通过SIL2/3认证，主要标准为IEC 61508，罗斯蒙特3051压力变送器系列使用的是QT代码，即符合IEC 61508的安全认证（带FMEDA证书）。

可以在安全仪表系统环境中改善可靠性，包括电力及核能装置以及关键炼油资产。

艾默生自动化解决方案公司传感器和系统产品经理比约恩·穆勒说：“越来越多的组织发现，他们需要通过SIL 2认证，以满足国际标准和要求某些SIL等级的机器指令，SIL认证是我们帮助客户实现合规性的另一种方式，同时表明我们致力于降低风险。

”3051变送器样本上对于SIL2认证QT的描述如下，注意：QT认证仅可用于 HART 4-20 毫安输出3051变送器出厂后SIL2认证QT代码抬头如下：IEC 61508:电气/电子/可编程电子安全相关系统的功能安全性IEC61508标准规定了常规系统运行和故障预测能力两方面的基本安全要求。
