10kV配电设备介绍课件

10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。

常用配电柜型号：XGN15-12、HXGN17。

1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。

常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

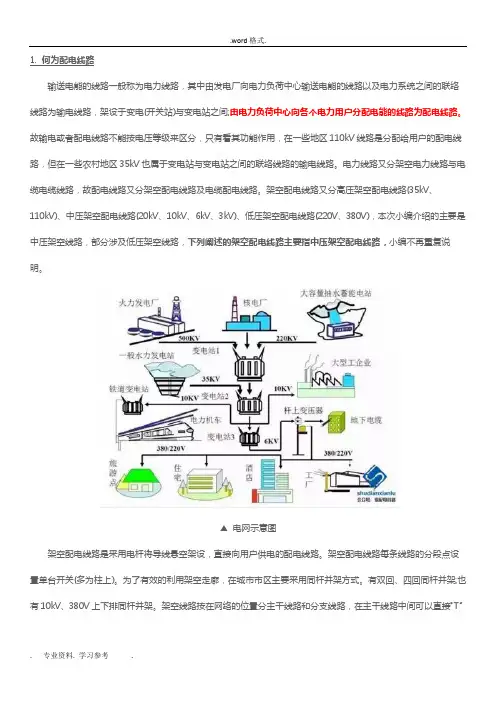

1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。

故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。

电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。

架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

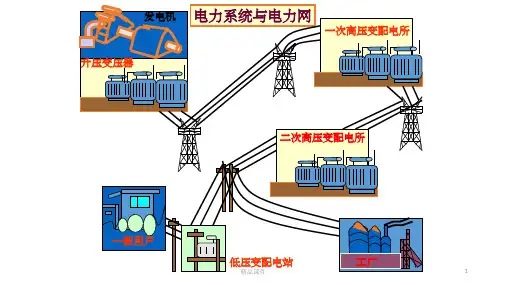

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。

架空配电线路每条线路的分段点设置单台开关(多为柱上)。

为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。

有双回、四回同杆并架;也有10kV、380V上下排同杆并架。

架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。

主干线和较大的分支线应装设分段开关。

主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。

架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。

架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。

▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。

农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。

10kV及以下常用配电设施设备介绍1. 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。

主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。

常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。

1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。

该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。

1.1.2 环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。

此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。

1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。

其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。

1.1.4 高压开关柜柜内常用设备①真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。

1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。

故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。

电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。

架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。

架空配电线路每条线路的分段点设置单台开关(多为柱上)。

为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。

有双回、四回同杆并架;也有10kV、380V上下排同杆并架。

架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。

主干线和较大的分支线应装设分段开关。

主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。

架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。

架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。

▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。

农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。

10kV配电线路上常见电气设备介绍1. 高压断路器1.1概述高压断路器（或称高压开关）它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、压缩空气断路器等。

1.2型号表示方法高压断路器的型号是由字母和数字组成，表示如下：1.3 基本参数（1）额定电压它是表征断路器绝缘强度的参数，它是断路器能承受的正常工作线电压。

目前，我国电力系统中断路器采用的额定电压等级为（10KV、35KV、66KV、110KV、220KV、330KV、500KV)。

（2）额定电流它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。

我国规定额定电流为：200、400、630、（1000）、1250、1600、（1500）、2000、3150、4000、5000、6300、8000、10000、12500、16000、20000A。

（3）额定开断电流它是表征断路器开断能力的参数。

在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。

当断路器在、低于其额定电压的电网中工作时，其开断电流可以增大。

但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。

我国规定额定开断电流为：1.6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100kA等。

（4）动稳定电流它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。

断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。

断路器通过动稳定电流时，不能因电动力作用而损坏。

耐受电流，它表明断路器在冲击短路电流作用下，承受电动力的能力。
