HXD1C机车辅助变流器模式1. 引言HXD1C机车是中国铁路总公司研制的一种交流传动的电力机车，具有运输能力强、运行可靠等优点。
为了满足机车在不同运行条件下的需求，HXD1C机车采用了辅助变流器模式。
本文将介绍HXD1C机车辅助变流器模式的原理和应用。
2. 辅助变流器模式概述辅助变流器模式是指将机车牵引变流器中的一个或多个逆变桥用作辅助供电系统的一种工作模式。
在HXD1C机车中，辅助变流器模式主要用于为机车辅助设备供电，包括车内照明、暖风设备、通信设备等。
3. 辅助变流器模式原理HXD1C机车的牵引变流器是通过调节逆变桥的触发脉冲来控制交流电机的转矩和速度。
当机车处于牵引或再生制动模式时，逆变桥会接收来自主供电系统的电能，并将其转换为机车所需的交流电。
而在辅助变流器模式下，牵引变流器中的一个或多个逆变桥会被切换到辅助供电系统，以满足辅助设备的供电需求。
这种切换是通过控制系统中的逻辑电路和开关来实现的。
4. 辅助变流器模式应用辅助变流器模式在HXD1C机车中广泛应用于许多方面，包括：4.1 车内照明机车运行过程中，车内需要提供足够的照明，以确保驾驶员和乘客的安全。
辅助变流器模式可将逆变桥切换到辅助供电系统，为车内照明设备提供电力。
4.2 暖风设备在寒冷的季节里，机车内部的暖风设备对于驾驶员和乘客的舒适性至关重要。
辅助变流器模式可为暖风设备提供所需的电力。
通过切换逆变桥，机车可以通过辅助供电系统来驱动暖风设备。
4.3 通信设备HXD1C机车上还装备有各种通信设备，包括语音对讲机、无线电台等。
这些设备需要稳定的供电才能正常工作。
辅助变流器模式可以为这些通信设备提供所需的电力，确保通信畅通无阻。
4.4 其他辅助设备除了上述应用外，辅助变流器模式还可以为其他辅助设备提供电力，如车门控制系统、列车信息显示屏等。
5. 结论HXD1C机车辅助变流器模式是一种为辅助设备提供电力的工作模式。
通过切换机车牵引变流器中的逆变桥，可以将电能转换为所需的交流电，满足机车内部各种辅助设备的供电需求。
一起HXD1型机车主变流模块故障分析摘要：本文针对一起HXD1型机车牵引变流器故障，通过机车运行状态及传动控制单元的数据分析，分析机车的故障部件。
同时对部件进行静态参数测试和焊层超声扫描分析，确认故障部件的底层原因，为机车故障分析提供参考，提高机车的可靠性。
关键词：HXD1型机车、牵引变流器、传动控制单元1.主变流概述及工作原理HXD1型(深度国产化)电力机车采用TGA6C型牵引变流器，其适用于中车株洲电力机车有限公司生产的牵引电机轴功率为1.2MW的8轴9600kW货运电力机车。
其设计充分借鉴了时代电气前期开发研制的HXD1C型电力机车牵引变流器的经验和成熟技术，并实现了主辅一体化。
每一个牵引变流器包含2个TCU、4个整流模块、4个逆变模块和2个辅助逆变模块。
整流模块和逆变模块可相互替换。
每一个整流模块（逆变模块）包含变流模块包含： 8个3300V/1200A的IGBT元件、水冷散热器、3个温度传感器、4块门极驱动板、1快脉冲分配单元、1个支撑电容器、低感母排等部件。
TCU用于监视和控制、调节牵引变流器，采用PWM调制实现四象限脉冲整流器控制，采用直接转矩控制完成对异步牵引电动机的精确转矩控制，实现完全微机化、数字化的实时控制[1]。
2.故障现象2019年2月5日，配属某机务段的HXD1-1034机车运行过程中，司机突然听到机车B节主变流器柜异响，微机屏显示TCU1故障。
通过与专业技术人员联系后通过救援返回机务段。
机车回段，检查发现B节TCU1四象限2模块元器件烧损（如图1），更换B节TCU1四象限2模块，库内高压试验正常。
图1 四象限模块炸损3.故障原因分析3.1机车运行状态及数据分析1）如图2所示，机车于2019-02-05 14:02:26出现“TCU1_四象限2_B相上管故障”、“TCU1_四象限2_元件总故障”、“TCU1_四象限1_输入过流”、“TCU1_四象限2_输入过流”、“TCU1_主逆1_逆变过流”、“TCU1_主逆2_逆变过流”、“TCU1_保护性分主断”、“TCU1_保护性牵引封锁”等故障，随后TCU 自动复位，之后再次出现TCU1_四象限1_输入过流”、“TCU1_主逆1_逆变过流”、“TCU1_主逆2_逆变过流”故障，TCU1自动隔离。

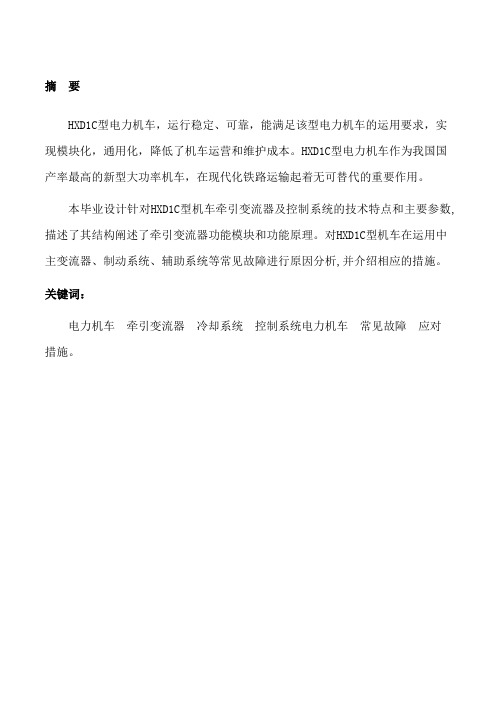

摘要HXD1C型电力机车，运行稳定、可靠，能满足该型电力机车的运用要求，实现模块化，通用化，降低了机车运营和维护成本。
HXD1C型电力机车作为我国国产率最高的新型大功率机车，在现代化铁路运输起着无可替代的重要作用。
本毕业设计针对HXD1C型机车牵引变流器及控制系统的技术特点和主要参数,描述了其结构阐述了牵引变流器功能模块和功能原理。
对HXD1C型机车在运用中主变流器、制动系统、辅助系统等常见故障进行原因分析,并介绍相应的措施。
关键词：电力机车牵引变流器冷却系统控制系统电力机车常见故障应对措施。
AbstractHXD1C type electric locomotive, the operation is stable and reliable, and can satisfy the use of this type of electric locomotive requirements, realize modular, universal, reduce the locomotive operation and maintenance costs. HXD1C type electric locomotives in China GuoChanLv highest new type high power locomotive. In modern railway transportation plays an irreplaceable important role.The design specification for HXD1C locomotive traction converters and control systems technical characteristics and main parameters, describes its structure elaborated traction converter function module and function principle. HXD1C locomotive main converter, braking system, auxiliary systems and common faults in the use of reason analysis. And introduce appropriate measures。
1. 主电路1.1概述机车用于25 kV, 50Hz供电系统。
主要的高压设备包括受电弓、高压隔离开关、主断路器、主变压器，高压电路供电的主变流器。
1.2网压和网侧电流检测1.2.1 高压互感器配置机车安装1台高压互感器用于检测网压信号。
1.2.2 网压检测(25 kV AC)当受电弓升起时，TCU将通过高压互感器获得网压。
配置如下图所示：图1,网压检测网压应由TCU通过MVB传送至CCU并在司机室的IDU上显示。
应在TCU和CCU中实现网压的监测，在故障情况下CCU应立刻分断主断路器。
CCU升弓命令发出后，将开始网压检测。
正常网压应在17.5 kV – 31 kV的范围内。
欠压检测如果网压低于17 kV超过1秒钟，主断路器将被分断。
只有当网压高于17.5kV 超过1秒钟后，主断路器才允许重新合上。
如果在主断路器合上之后的0~0.6秒之内网压低压15 kV，主断路器应断开并锁定2分钟；如果30分钟之内发生了2次，主断路器应被锁定。
超压检测如果网压高于31.5 kV超过40秒钟，主断路器将被分断；如果网压高于32 kV，主断路器立刻断开。
只有当网压低于31kV超过20秒后，主断路器才允许重新合上。
1.2.3原边电流和回流电流检测TCU通过电流互感器获得网侧电流。
在原边绕组的两端将安装2个网侧电流互感器=11-T02和=11-T04，分别用于测量原边电流和回流电流。
配置如下：图 2 原边电流检测TCU应实现网侧电流的检测，在高压电路故障情况下，TCU应立刻分断主断路器。
网侧电流应通过MVB传送至CCU并在司机室的IDU上显示。
网侧电流保护：1.3主变压器保护对于主变压器的保护，控制系统主要有变压器油温的监控、变压器油流状态的监控、变压器压力释放阀监控三种，三种状态由微机系统进行监控，根据监控的情况进行相应的控制与保护。
1.3.1布赫保护为了保护机车，主变压器将安装布赫继电器，它能检测主变压器内部的气体压力。
