磁共振弥散加权成像原理及应用磁共振成像简介磁共振成像（Magnetic Resonance Imaging，MRI）是一种医学成像技术，利用磁性共振现象和无线电波信号，对人体进行成像的方法。
它可以非侵入性地获取人体内部的高清图像，对于疾病的诊断、治疗和观察都具有重要的作用。
MRI技术的基本原理是通过利用医学应用中的高强度磁场使得人体内的原子发生共振，从而捕捉并分析自发放射的放射线。
MRI分为多种类型，如结构成像、功能成像、弥散成像等，其中弥散成像应用较为广泛。
弥散成像的概念弥散成像是指通过测量水分子扩散运动的速率和方向，来还原影像图像结果的过程。
水分子扩散运动的速率和方向取决于组织状态。
弥散成像的原理弥散成像通过特定的扫描序列和强度梯度对水分子进行编码，并记录其在空间过程中的移动和扩散。
机体中的水分子扩散在不同生理状态下的扩散系数也不同，因此可以对组织状态进行区分。
弥散成像中，常用的成像模式是弥散加权成像模式，即通过改变弥散梯度在空间上的分布来实现加权，在成像中强调不同的结构。
弥散梯度的方向和强度变化对应不同结构的成像。
弥散加权成像应用弥散加权成像目前应用较广泛，主要用于以下方面：1. 脑部疾病诊断脑部中白、灰物质的分布在MRI影像中很难区分，通过弥散加权成像，利用水分子通过灰色及白色物质所具有的不同的弥散系数，可以区分出正常情况下的脑部组织结构。
帮助医生更准确地进行疾病诊断，如肿瘤、卒中等。
2. 脑干横纹束成像脑干横纹束是连接脑干和大脑皮层的一束神经纤维，不同于其他成像技术如CT，弥散加权成像可以更加明显地显示脑干横纹束的位置和走向。
3. 心脏疾病的检测和评估弥散成像可以对心肌疾病进行评估，包括心肌梗塞和心肌水肿等。
弥散加权成像可见心肌内部分区域中水分子扩散受限，炎性细胞浸润的损伤区域，提高早期发现病变的概率。
弥散加权成像是一种重要的MRI成像技术，利用细微水分子扩散的情况，帮助医生更清晰地了解身体内部器官和组织的情况。

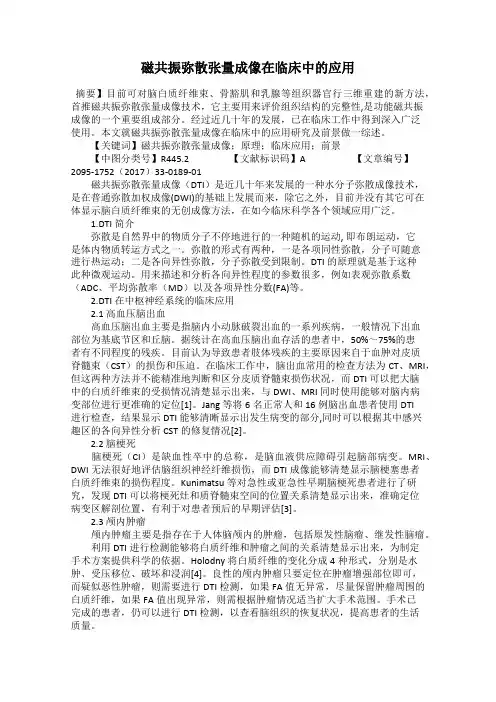

磁共振弥散张量成像在临床中的应用摘要】目前可对脑白质纤维束、骨豁肌和乳腺等组织器官行三维重建的新方法，首推磁共振弥散张量成像技术，它主要用来评价组织结构的完整性,是功能磁共振成像的一个重要组成部分。
经过近几十年的发展，已在临床工作中得到深入广泛使用。
本文就磁共振弥散张量成像在临床中的应用研究及前景做一综述。
【关键词】磁共振弥散张量成像；原理；临床应用；前景【中图分类号】R445.2 【文献标识码】A 【文章编号】2095-1752（2017）33-0189-01磁共振弥散张量成像（DTI）是近几十年来发展的一种水分子弥散成像技术，是在普通弥散加权成像(DWI)的基础上发展而来，除它之外，目前并没有其它可在体显示脑白质纤维束的无创成像方法，在如今临床科学各个领域应用广泛。
1.DTI简介弥散是自然界中的物质分子不停地进行的一种随机的运动, 即布朗运动，它是体内物质转运方式之一。
弥散的形式有两种，一是各项同性弥散，分子可随意进行热运动；二是各向异性弥散，分子弥散受到限制。
DTI的原理就是基于这种此种微观运动。
用来描述和分析各向异性程度的参数很多，例如表观弥散系数（ADC、平均弥散率（MD）以及各项异性分数(FA)等。
2.DTI在中枢神经系统的临床应用2.1 高血压脑出血高血压脑出血主要是指脑内小动脉破裂出血的一系列疾病，一般情况下出血部位为基底节区和丘脑。
据统计在高血压脑出血存活的患者中，50%～75%的患者有不同程度的残疾。
目前认为导致患者肢体残疾的主要原因来自于血肿对皮质脊髓束（CST）的损伤和压迫。
在临床工作中，脑出血常用的检查方法为CT、MRI，但这两种方法并不能精准地判断和区分皮质脊髓束损伤状况，而DTI可以把大脑中的白质纤维束的受损情况清楚显示出来，与DWI、MRI同时使用能够对脑内病变部位进行更准确的定位[1]。
Jang等将6名正常人和16例脑出血患者使用DTI进行检查，结果显示DTI能够清晰显示出发生病变的部分,同时可以根据其中感兴趣区的各向异性分析CST的修复情况[2]。
磁共振新技术应用之二：弥散张量成像DTI一、原理简介磁共振扩散张量成像(MR-DTI)技术是近年来在MR-DWI基础上发展起来的成像及后处理技术,它利用组织中水分子的自由热运动的各向异性的原理,探测组织的微观结构,达到研究人体功能的目的。
目前,DTI 是唯一可在活体显示脑白质纤维束的无创性成像方法。
在自然条件下，质子的弥散很少受到限制，如蓝墨水滴在纯水中的弥散。
这时的弥散速度在各个方向上是相等的，称为各向同性。
然而，生物体中由于某些屏障的阻碍，如存在的半透性和可通透的细胞膜等，质子的随机运动受到限制，这样就形成了对弥散的限制。
人体组织中的长纤维的存在亦使得质子的弥散在各个方向上不完全相同，一般说来，沿着长纤维走行弥散的质子要明显快于垂直其方向弥散的质子。
这就是所谓的各向异性，从而引出弥散张量成像。
DTI是在DWI基础上，在6-55个线性方向上施加射频脉冲，多采用单次SE-EPI序列，每个方向上均使用相同的较大b值，计算各个方向上的弥散张量而成像。
用DTI示踪白质纤维的走行，其基本原理是通过一个主本征值，寻找一个与其接近的体素，将这些体素联系起来，达到显示白质纤维的目的。
二、DTI在中枢神经系统的临床应用1.正常脑白质纤维的显示多数学者认为DTI能非常准确地显示主要的白质纤维束，与神经解剖学图谱的对照研究也显示了两者之间有良好的相关性。
Mamata 等研究证实DTI 可获得一系列完整的正常脑白质纤维图像。
可显示的纤维束包括：弓状束、上下纵行束、钩回束、视听辐射、前连合、胼胝体、锥体束、薄形束、楔形束、内侧束、红核脊髓束、顶盖脊髓束、中盖束、三叉神经丘脑背侧束、上中下大脑脚、动眼和三叉神经根部纤维等。
对于中枢神经系统发育性异常，如胼胝体发育不全等的显示也与以往的解剖学研究相似。
2.脑肿瘤脑肿瘤是DTI的研究热点之一。
肿瘤组织本身排列紊乱和其产生的占位效应致瘤体周围组织水肿及受压移位等，均可引起ADC值和FA 值改变。
磁共振弥散张量成像（DTI）在颅脑疾病诊断中的应用磁共振弥散张量成像(DTI)在颅脑疾病诊断中的应用弥散张量成像(DTI)，是一种描述大脑结构的新方法，是磁共振成像(MRI)的特殊形式。
举例来说，如果说磁共振成像是追踪水分子中的氢原子，那么弥散张量成像便是依据水分子移动方向制图。
弥散张量成像图（呈现方式与以前的图像不同）可以揭示脑瘤如何影响神经细胞连接，引导医疗人员进行大脑手术。
它还可以揭示同中风、多发性硬化症、精神分裂症、阅读障碍有关的细微反常变化。
磁共振弥散张量成像( diffusion tensor imaging,DTI) 是弥散加权成像 ( diffusion weighted imaging,DWI)的发展和深化, 是当前惟一的一种能有效观察和追踪脑白质纤维束的非侵入性检查方法。
到2015年主要用于脑部尤其对白质束的观察、追踪, 脑发育和脑认知功能的研究, 脑疾病的病理变化以及脑部手术的术前计划和术后评估。
衡量弥散大小的数值称为弥散系数，用D表示，即一个水分子单位时间内自由随机弥散运动的平均范围，单位是mm2/s。
D值越大，水分子弥散运动越强。
表观弥散系数ADC只代表弥散梯度磁场施加方向上水分子的弥散特点．而不能完全、正确地评价不同组织各向异性的特点。
DTI是弥散成像的高级形式, 可以定量地评价脑白质的各向异性主要参数【平均弥散率】（mean diffusivity MD），MD反映分子整体的弥散水平（平均椭球的大小）和弥散阻力的整体情况。
MD只表示弥散的大小，而与弥散的方向无关。
MD 越大，组织内所含自由水分子则越多。
【各向异性程度】反映分子在空间位移的程度，且与组织的方向有关。
用来定量分析各向异性的参数很多，有各向异性分数（fractional anisotropy，FA）、相对各向异性（relative anisotropy ，RA）、容积比指数（volume ratio ，VR）等。
[DTI/DWI]DTI(弥散张量成像)简介及原理磁共振弥散张量成像技术是利用水分子的弥散各向异性进行成像,可用于脑白质纤维研究,常用扫描技术包括单次激发平面回波成像(EPI),线阵扫描弥散成像, 导航自旋回波弥散加权成像(LSDI),半傅立叶探测单发射快速自旋回波成像等.每种成像技术各有其优缺点,EPI扫描时间短,图像信噪比高,但存在化学位移伪影、磁敏感性伪影、几何变形;LSDI精确度高,几乎无伪影及变形,但扫描时间过长;导航自旋回波弥散加权成像运动伪影少,但扫描时间长;半傅立叶探测单发射快速自旋回波成像扫描时间短,但图像模糊.综合比较,单次激发平面回波成像是用于临床研究较适宜的方法.(引自%26lt;%26lt;医学影像学杂志%26gt;%26gt;2006年04期王海燕, 赵斌, 于富华) 1827 Robert Brown 首次发现弥散现象1950 Hanh 从理论上提出用自旋回波测量水分子弥散过程的方法1985 Taylor 和Bushel 首次实现磁共振弥散成像1986 Denis LeBihan 首次将磁共振弥散成像应用于活体1990 Michael Moseley 发现弥散成像在早期脑缺血诊断中的价值1996 首次实现人脑弥散张量成像1999首次实现人脊髓弥散张量成像一、弥散张量成像的基本原理弥散张量成像(DTI)是利用弥散加权成像技术改进和发展的一项新技术，弥散张量不是平面过程，以三维立体角度分解，量化了弥散各向异性的信号数据，使组织微结构更加精细显示，弥散需要用张量显示，扫描应用多个梯度场方向，现用6-55个方向。
DTI：弥散具有方向依靠性，分子向各个方向弥散的距离不相等，则成为各向异性(anistrophic)。
而DWI则为水分子弥散的方向相一致，即相同性。
弥散张量成像的原理：在完全均质的溶质中，分子向各方向的运动是相等的，此种弥散方式为各向同性(isotrophic)，其向量分布轨迹成一球形，而另一种弥散是在非均一状态中，分子向各方向运动具有方向依靠性，分子向各方向弥散的距离不相等，称为各向异性（anisotrophic）,其向量分布轨迹成一椭圆形。
