磁共振DTI弥散张量成像

磁共振弥散张量成像技术的应用与拓展磁共振弥散张量成像技术（DTI）是一种常用于研究生物组织中水分子纤维方向和弥散状态的成像技术。

近年来，DTI技术已经逐渐成为神经科学研究领域的重要工具。

在脑科学研究中，DTI 技术可以用于研究各种神经疾病和脑损伤的影响，以及人类大脑的结构和功能。

磁共振成像是利用磁场和辐射场相互作用的物理现象，通过测量组织中水分子的弥散性和方向性来显示组织的结构。

DTI技术利用了这一原理，利用弥散张量计算水分子在组织中的方向和弥散状态。

通过在三维空间中显示弥散张量，可以获得影像中各种生物组织的纤维方向、纤维束的大小，以及组织的整体弥散性信息。

DTI技术通过测量水分子的弥散性和方向性，可以研究各种神经疾病和脑损伤的影响。

例如，DTI技术可用于研究脑白质的变化和神经元损伤。

这种损伤可能与脑损伤、老年痴呆症、多发性硬化症和其他神经退行性疾病有关。

DTI技术还可以用于研究神经元与非神经元细胞之间的连接。

这些连接对于大脑功能至关重要，因此DTI技术可以被应用于神经功能的研究。

DTI技术的应用不仅局限于脑科学领域。

例如，DTI技术也可以用于心脏等其他生物组织的研究。

研究人员利用DTI技术对心脏组织中的纤维束进行研究，以评估心脏的功能和疾病状态。

DTI 技术在癌症研究中也有应用，例如DTI技术可以用于调查乳腺癌细胞在大约5毫米的范围内的弥散状态，以及乳腺癌的生长和扩散方式。

尽管DTI技术已经成为一种常用的成像技术，但它仍然存在一些限制和挑战。

首先，DTI技术依赖于脑组织中的弥散系数，因此骨头或其他不弥散的组织会对DTI图像产生干扰。

此外，DTI技术还需要高自由度的渐进算法，对于数据处理的信噪比要求较高。

为了解决这些问题，研究人员已经开始将DTI技术与其他成像技术结合使用。

例如，DTI技术和fMRI技术可以结合使用，以研究神经元活动时的网络连接情况。

DTI技术也可以与脑电图（EEG）和磁脑电图（MEG）等技术结合使用，以研究大脑事件的时空动态。

磁共振弥散张量成像（DTI）弥散张量成像(DTI)，是一种描述大脑结构的新方法，是磁共振成像(MRI)的特殊形式。

举例来说，如果说磁共振成像是追踪水分子中的氢原子，那么弥散张量成像便是依据水分子移动方向制图。

弥散张量成像图（呈现方式与以前的图像不同）可以揭示脑瘤如何影响神经细胞连接，引导进行大脑手术。

它还可以揭示同中风、多发性硬化症、精神分裂症、阅读障碍有关的细微反常变化。

扩散( diffusion)是指热能激发使分子发生的一种微观、随机运动，又称布朗运动。

人体组织结构不同会导致水分子扩散运动在各方向上所受限制的差异，如果水分子在各方向上的限制性扩散对称，就称之为各向同性扩散( isotropic diffusion)；若水分子在各方向上的限制性扩散不对称，则称之为各向异性扩散( anisotropic diffusion)。

各向异性扩散在人体组织中普遍存在，以脑白质神经纤维束最为典型，表现为沿神经纤维长轴方向的水分子扩散较自由，而在与神经纤维长轴垂直方向上的水分子的扩散则受细胞膜和髓鞘的限制。

如果在6个以上方向施加扩散敏感梯度场，则可检测每个体素水分子扩散的各向异性，该技术称扩散张量成像( diffusion tensor imaging，DTI)，可以反映白质纤维束走向在神经科学研究中发挥着重要的作用。

通过DTI分析，可以推断出每个体素的分子的平均扩散率（MD）或表观扩散系数（ADC）、分数各向异性（FA）、轴向扩散率（沿扩散主轴的扩散速率AD）和径向扩散率（RD）。

相关概念1、扩散系数（diffusion coefficient, DC）：表示单位时间内分子自由扩散的范围。

2、扩散敏感因子b值（b value）：是反映MRI各成像序列（如SE、FSE、EPI）对扩散运动表现的敏感程度，体现成像序列检测扩散的能力。

3、表观扩散系数（apparent diffusion coefficient, ADC）:描述磁共振扩散加权成像中不同方面水分子扩散运动的速度和范围。

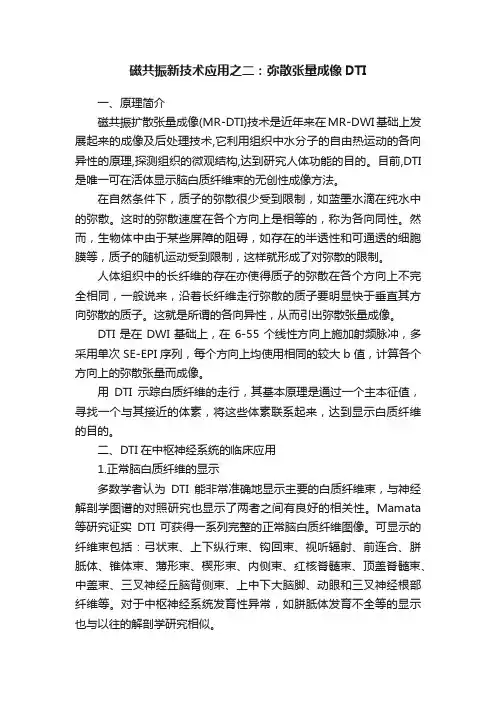

磁共振新技术应用之二：弥散张量成像DTI一、原理简介磁共振扩散张量成像(MR-DTI)技术是近年来在MR-DWI基础上发展起来的成像及后处理技术,它利用组织中水分子的自由热运动的各向异性的原理,探测组织的微观结构,达到研究人体功能的目的。

目前,DTI 是唯一可在活体显示脑白质纤维束的无创性成像方法。

在自然条件下，质子的弥散很少受到限制，如蓝墨水滴在纯水中的弥散。

这时的弥散速度在各个方向上是相等的，称为各向同性。

然而，生物体中由于某些屏障的阻碍，如存在的半透性和可通透的细胞膜等，质子的随机运动受到限制，这样就形成了对弥散的限制。

人体组织中的长纤维的存在亦使得质子的弥散在各个方向上不完全相同，一般说来，沿着长纤维走行弥散的质子要明显快于垂直其方向弥散的质子。

这就是所谓的各向异性，从而引出弥散张量成像。

DTI是在DWI基础上，在6-55个线性方向上施加射频脉冲，多采用单次SE-EPI序列，每个方向上均使用相同的较大b值，计算各个方向上的弥散张量而成像。

用DTI示踪白质纤维的走行，其基本原理是通过一个主本征值，寻找一个与其接近的体素，将这些体素联系起来，达到显示白质纤维的目的。

二、DTI在中枢神经系统的临床应用1.正常脑白质纤维的显示多数学者认为DTI能非常准确地显示主要的白质纤维束，与神经解剖学图谱的对照研究也显示了两者之间有良好的相关性。

Mamata 等研究证实DTI 可获得一系列完整的正常脑白质纤维图像。

可显示的纤维束包括：弓状束、上下纵行束、钩回束、视听辐射、前连合、胼胝体、锥体束、薄形束、楔形束、内侧束、红核脊髓束、顶盖脊髓束、中盖束、三叉神经丘脑背侧束、上中下大脑脚、动眼和三叉神经根部纤维等。

对于中枢神经系统发育性异常，如胼胝体发育不全等的显示也与以往的解剖学研究相似。

2.脑肿瘤脑肿瘤是DTI的研究热点之一。

肿瘤组织本身排列紊乱和其产生的占位效应致瘤体周围组织水肿及受压移位等，均可引起ADC值和FA 值改变。

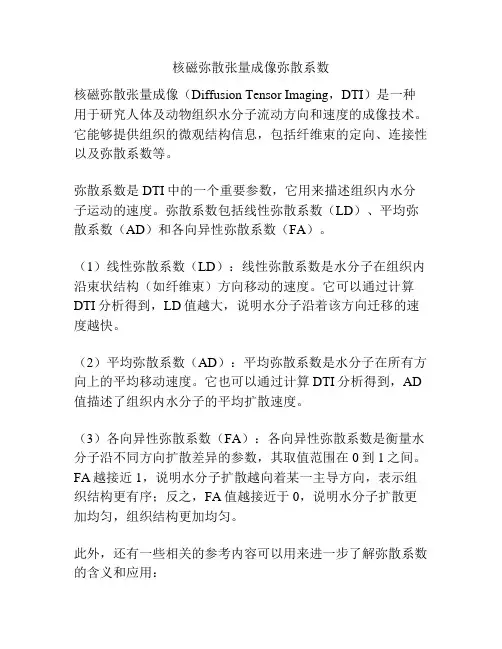

核磁弥散张量成像弥散系数核磁弥散张量成像（Diffusion Tensor Imaging，DTI）是一种用于研究人体及动物组织水分子流动方向和速度的成像技术。

它能够提供组织的微观结构信息，包括纤维束的定向、连接性以及弥散系数等。

弥散系数是DTI中的一个重要参数，它用来描述组织内水分子运动的速度。

弥散系数包括线性弥散系数（LD）、平均弥散系数（AD）和各向异性弥散系数（FA）。

（1）线性弥散系数（LD）：线性弥散系数是水分子在组织内沿束状结构（如纤维束）方向移动的速度。

它可以通过计算DTI分析得到，LD值越大，说明水分子沿着该方向迁移的速度越快。

（2）平均弥散系数（AD）：平均弥散系数是水分子在所有方向上的平均移动速度。

它也可以通过计算DTI分析得到，AD 值描述了组织内水分子的平均扩散速度。

（3）各向异性弥散系数（FA）：各向异性弥散系数是衡量水分子沿不同方向扩散差异的参数，其取值范围在0到1之间。

FA越接近1，说明水分子扩散越向着某一主导方向，表示组织结构更有序；反之，FA值越接近于0，说明水分子扩散更加均匀，组织结构更加均匀。

此外，还有一些相关的参考内容可以用来进一步了解弥散系数的含义和应用：1. Basser, P. J., Mattiello, J., & LeBihan, D. (1994). Estimation of the effective self-diffusion tensor from the NMR spin echo. Journal of Magnetic Resonance Series A, 103(3), 247-254.这篇经典论文提出了估计自我弥散张量的方法，为DTI成像奠定了基础。

2. Le Bihan, D., & Johansen-Berg, H. (2012). Diffusion MRI at 25: exploring brain tissue structure and function. Neuroimage, 61(2), 324-341.该综述文章回顾了核磁弥散张量成像技术的发展历程和应用场景，介绍了弥散系数的定义和意义，并探讨了其在研究脑组织结构和功能方面的潜力。

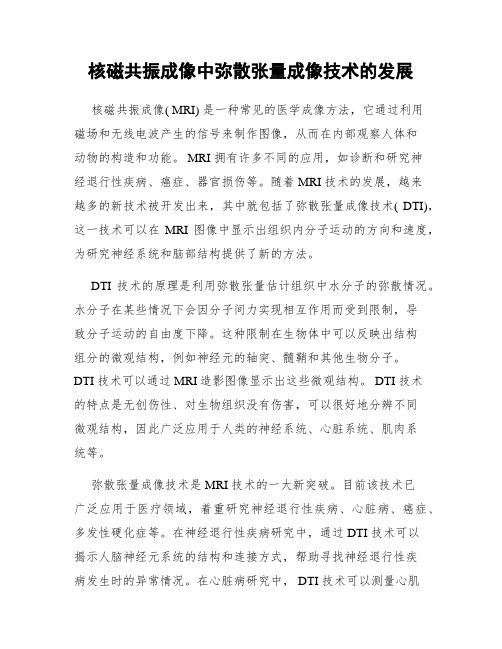

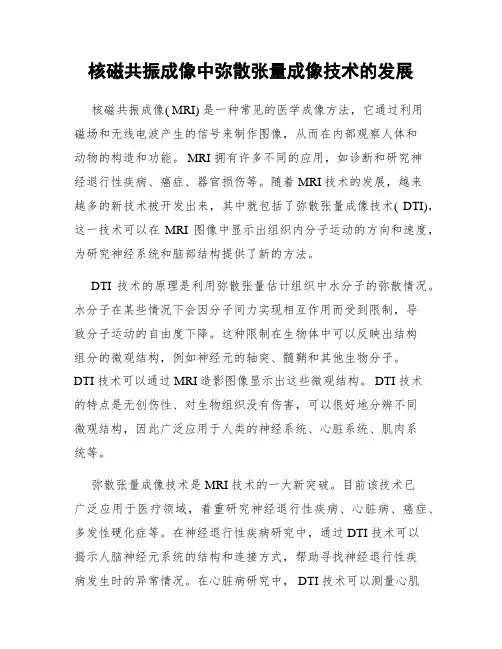

核磁共振成像中弥散张量成像技术的发展核磁共振成像( MRI) 是一种常见的医学成像方法，它通过利用磁场和无线电波产生的信号来制作图像，从而在内部观察人体和动物的构造和功能。

MRI 拥有许多不同的应用，如诊断和研究神经退行性疾病、癌症、器官损伤等。

随着 MRI 技术的发展，越来越多的新技术被开发出来，其中就包括了弥散张量成像技术( DTI)，这一技术可以在MRI 图像中显示出组织内分子运动的方向和速度，为研究神经系统和脑部结构提供了新的方法。

DTI 技术的原理是利用弥散张量估计组织中水分子的弥散情况。

水分子在某些情况下会因分子间力实现相互作用而受到限制，导致分子运动的自由度下降。

这种限制在生物体中可以反映出结构组分的微观结构，例如神经元的轴突、髓鞘和其他生物分子。

DTI 技术可以通过MRI造影图像显示出这些微观结构。

DTI 技术的特点是无创伤性、对生物组织没有伤害，可以很好地分辨不同微观结构，因此广泛应用于人类的神经系统、心脏系统、肌肉系统等。

弥散张量成像技术是 MRI 技术的一大新突破。

目前该技术已广泛应用于医疗领域，着重研究神经退行性疾病、心脏病、癌症、多发性硬化症等。

在神经退行性疾病研究中，通过 DTI 技术可以揭示人脑神经元系统的结构和连接方式，帮助寻找神经退行性疾病发生时的异常情况。

在心脏病研究中， DTI 技术可以测量心肌细胞的张力分布和纤维结构，用以研究心脏病时心肌肉纤维的变化与心肌变性之间的关系。

在癌症研究中， DTI 技术可以提供一个可视化的方法来评估肿瘤微环境和手术切除后的患者的治疗效果。

尽管 DTI 技术已在医学研究和临床应用中取得了成功，但它也存在一些局限性。

首先， DTI 技术需要更长的扫描时间，较低的分辨率和较低的信噪比。

其次， DTI 技术只有在组织中存在排列相对方向的水分子时才能成像，因此不能成像其他类型的生物分子。

此外， DTI 技术还不能有效地处理规模更大和更详细的成像数据集。

[DTI/DWI]DTI(弥散张量成像)简介及原理磁共振弥散张量成像技术是利用水分子的弥散各向异性进行成像,可用于脑白质纤维研究,常用扫描技术包括单次激发平面回波成像(EPI),线阵扫描弥散成像, 导航自旋回波弥散加权成像(LSDI),半傅立叶探测单发射快速自旋回波成像等.每种成像技术各有其优缺点,EPI扫描时间短,图像信噪比高,但存在化学位移伪影、磁敏感性伪影、几何变形;LSDI精确度高,几乎无伪影及变形,但扫描时间过长;导航自旋回波弥散加权成像运动伪影少,但扫描时间长;半傅立叶探测单发射快速自旋回波成像扫描时间短,但图像模糊.综合比较,单次激发平面回波成像是用于临床研究较适宜的方法.(引自%26lt;%26lt;医学影像学杂志%26gt;%26gt;2006年04期王海燕, 赵斌, 于富华) 1827 Robert Brown 首次发现弥散现象1950 Hanh 从理论上提出用自旋回波测量水分子弥散过程的方法1985 Taylor 和Bushel 首次实现磁共振弥散成像1986 Denis LeBihan 首次将磁共振弥散成像应用于活体1990 Michael Moseley 发现弥散成像在早期脑缺血诊断中的价值1996 首次实现人脑弥散张量成像1999首次实现人脊髓弥散张量成像一、弥散张量成像的基本原理弥散张量成像(DTI)是利用弥散加权成像技术改进和发展的一项新技术，弥散张量不是平面过程，以三维立体角度分解，量化了弥散各向异性的信号数据，使组织微结构更加精细显示，弥散需要用张量显示，扫描应用多个梯度场方向，现用6-55个方向。

DTI：弥散具有方向依靠性，分子向各个方向弥散的距离不相等，则成为各向异性(anistrophic)。

而DWI则为水分子弥散的方向相一致，即相同性。

弥散张量成像的原理：在完全均质的溶质中，分子向各方向的运动是相等的，此种弥散方式为各向同性(isotrophic)，其向量分布轨迹成一球形，而另一种弥散是在非均一状态中，分子向各方向运动具有方向依靠性，分子向各方向弥散的距离不相等，称为各向异性（anisotrophic）,其向量分布轨迹成一椭圆形。

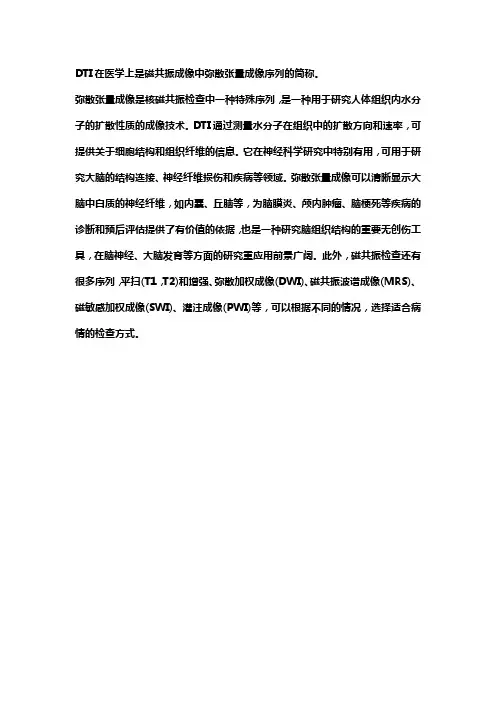

DTI在医学上是磁共振成像中弥散张量成像序列的简称。

弥散张量成像是核磁共振检查中一种特殊序列，是一种用于研究人体组织内水分子的扩散性质的成像技术。

DTI通过测量水分子在组织中的扩散方向和速率，可提供关于细胞结构和组织纤维的信息。

它在神经科学研究中特别有用，可用于研究大脑的结构连接、神经纤维损伤和疾病等领域。

弥散张量成像可以清晰显示大脑中白质的神经纤维，如内囊、丘脑等，为脑膜炎、颅内肿瘤、脑梗死等疾病的诊断和预后评估提供了有价值的依据，也是一种研究脑组织结构的重要无创伤工具，在脑神经、大脑发育等方面的研究重应用前景广阔。

此外，磁共振检查还有很多序列，平扫(T1，T2)和增强、弥散加权成像(DWI)、磁共振波谱成像(MRS)、磁敏感加权成像(SWI)、灌注成像(PWI)等，可以根据不同的情况，选择适合病情的检查方式。

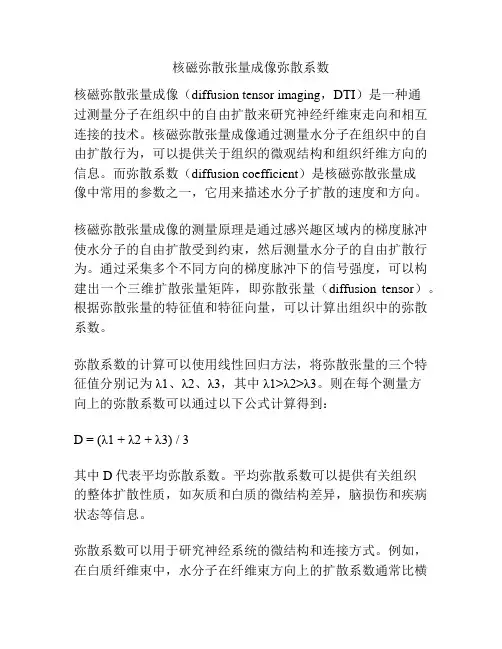

核磁弥散张量成像弥散系数核磁弥散张量成像（diffusion tensor imaging，DTI）是一种通过测量分子在组织中的自由扩散来研究神经纤维束走向和相互连接的技术。

核磁弥散张量成像通过测量水分子在组织中的自由扩散行为，可以提供关于组织的微观结构和组织纤维方向的信息。

而弥散系数（diffusion coefficient）是核磁弥散张量成像中常用的参数之一，它用来描述水分子扩散的速度和方向。

核磁弥散张量成像的测量原理是通过感兴趣区域内的梯度脉冲使水分子的自由扩散受到约束，然后测量水分子的自由扩散行为。

通过采集多个不同方向的梯度脉冲下的信号强度，可以构建出一个三维扩散张量矩阵，即弥散张量（diffusion tensor）。

根据弥散张量的特征值和特征向量，可以计算出组织中的弥散系数。

弥散系数的计算可以使用线性回归方法，将弥散张量的三个特征值分别记为λ1、λ2、λ3，其中λ1>λ2>λ3。

则在每个测量方向上的弥散系数可以通过以下公式计算得到：D = (λ1 + λ2 + λ3) / 3其中D代表平均弥散系数。

平均弥散系数可以提供有关组织的整体扩散性质，如灰质和白质的微结构差异，脑损伤和疾病状态等信息。

弥散系数可以用于研究神经系统的微结构和连接方式。

例如，在白质纤维束中，水分子在纤维束方向上的扩散系数通常比横向方向上的扩散系数小。

因此，通过测量弥散系数的向量形式，可以获得关于纤维束走向和相互连接的信息。

此外，弥散系数还可以用于研究与神经退行性疾病相关的微结构变化，如脑卒中、帕金森病和阿尔茨海默病等。

弥散系数的计算还可以通过非线性回归方法来进行，例如使用高斯模型、多水分子模型或双指数模型等。

这些方法可以更精确地描述组织内水分子的扩散行为，提供更多关于组织微结构的信息。

总的来说，核磁弥散张量成像的弥散系数可以提供关于组织微结构和神经纤维束走向的信息，能够在神经科学和临床领域中广泛应用。

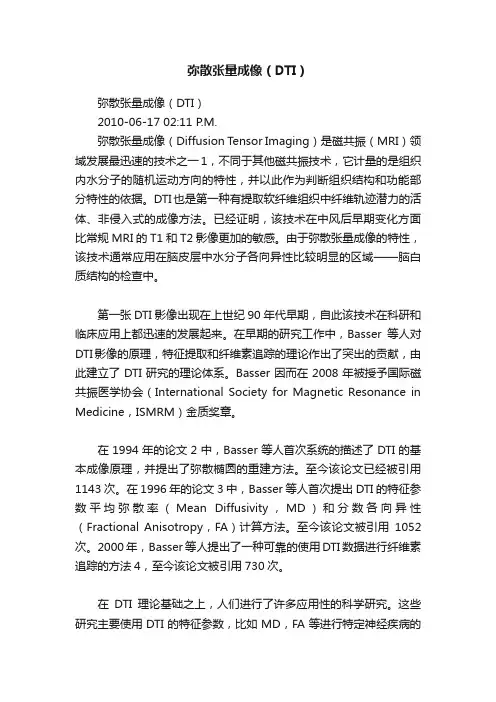

弥散张量成像（DTI）弥散张量成像（DTI）2010-06-17 02:11 P.M.弥散张量成像（Diffusion Tensor Imaging）是磁共振（MRI）领域发展最迅速的技术之一1，不同于其他磁共振技术，它计量的是组织内水分子的随机运动方向的特性，并以此作为判断组织结构和功能部分特性的依据。

DTI也是第一种有提取软纤维组织中纤维轨迹潜力的活体、非侵入式的成像方法。

已经证明，该技术在中风后早期变化方面比常规MRI的T1和T2影像更加的敏感。

由于弥散张量成像的特性，该技术通常应用在脑皮层中水分子各向异性比较明显的区域——脑白质结构的检查中。

第一张DTI影像出现在上世纪90年代早期，自此该技术在科研和临床应用上都迅速的发展起来。

在早期的研究工作中，Basser等人对DTI影像的原理，特征提取和纤维素追踪的理论作出了突出的贡献，由此建立了DTI研究的理论体系。

Basser因而在2008年被授予国际磁共振医学协会（International Society for Magnetic Resonance in Medicine，ISMRM）金质奖章。

在1994年的论文2中，Basser等人首次系统的描述了DTI的基本成像原理，并提出了弥散椭圆的重建方法。

至今该论文已经被引用1143次。

在1996年的论文3中，Basser等人首次提出DTI的特征参数平均弥散率（Mean Diffusivity，MD）和分数各向异性（Fractional Anisotropy，FA）计算方法。

至今该论文被引用1052次。

2000年，Basser等人提出了一种可靠的使用DTI数据进行纤维素追踪的方法4，至今该论文被引用730次。

在DTI理论基础之上，人们进行了许多应用性的科学研究。

这些研究主要使用DTI的特征参数，比如MD，FA等进行特定神经疾病的分析。

这种研究比较通用的操作方法是，通过DTI扫描得到原始图像，然后计算出MD图和FA图，再对得到的MD图和FA图进行统计分析。

核磁弥散张量成像弥散系数核磁共振扫描技术（NMR）已成为临床和科学研究中非常重要的工具之一。

其中，核磁弥散张量成像（diffusion tensor imaging，DTI）是一种常见的核磁共振成像技术，用于测量水分子在生物组织中的弥散程度和走向。

这种技术不仅可以提供微观组织结构的信息，还可以用于研究神经系统的结构与功能之间的关系。

在DTI中，最常用的参数是弥散系数（diffusion coefficient），用于描述水分子在组织中的弥散情况。

弥散系数是衡量分子自由扩散的速率，可以反映组织的微观结构特征。

主要包括平均弥散系数（mean diffusion coefficient）和各向异性弥散系数（anisotropic diffusion coefficient）。

平均弥散系数（ADC）是指在所有方向上测量的弥散率的平均值。

它可以用来评估组织中水分子的分散程度，常用于研究脑组织中的病变或损伤。

各向异性弥散系数（ADC）是指沿特定方向测量的弥散率与垂直于该方向的弥散率之比。

它可用于测量水分子在组织中的走向和固定程度，常用于研究神经纤维束的定位和纤维束的连接性。

DTI中的弥散系数与组织的微观结构特征有关，例如细胞膜的通透性、细胞排列的有序性、组织纤维的密度等。

通过测量组织中的弥散系数，可以对组织的完整性、纤维结构和微观结构的异常进行评估，进而为临床诊断和治疗提供重要信息。

弥散系数在医学研究中具有广泛应用，特别是在神经科学领域。

它可以用于研究脑白质的病变与退化、白质损伤与修复、脑卒中和肿瘤等疾病的诊断与治疗。

此外，弥散系数还可以用于研究癫痫、多发性硬化症、帕金森病和阿尔茨海默症等神经系统疾病的发病机制和变化。

除了以上介绍的平均弥散系数和各向异性弥散系数外，核磁弥散张量成像还可以生成其他参数，如扩散张量、扩散图像和方向编码散弹激发（diffusion-weighted imaging，DWI）等，这些参数都在各自的应用领域中发挥着重要的作用。

dti的原理及应用1. dti的概述DTI，即弥散张量成像（Diffusion Tensor Imaging），是一种基于磁共振成像（MRI）的图像处理技术，用于观察生物组织中水分子的扩散行为，从而研究组织的微观结构和纤维束的定向。

1.1 弥散张量成像弥散张量成像是通过测量水分子在组织中的热扰动，得出水分子扩散的方向和强度。

这一成像技术在神经科学领域得到广泛应用，尤其是对于研究脑部结构和连接的定向和连通性有着很大的作用。

1.2 dti的优势与局限性•优势：DTI可以非侵入性地观察生物组织内部微观结构，提供关于纤维束方向和连通性的信息，有助于研究脑部、神经系统和其他生物组织的结构与功能关系。

•局限性：DTI对于水分子扩散的定量测量相对比较复杂，受到噪声、局部磁场异质性等因素的影响。

2. dti的原理DTI的原理基于扩散加权成像和磁共振成像技术，利用水分子在组织中的自由扩散特性。

通过对多个不同方向的扩散梯度进行成像，可以得到对应于每个方向上水分子扩散行为的数据。

利用这些数据，可以计算扩散张量DT，即通过对应矩阵的特征值和特征向量计算出来的。

2.1 dti的基本方程DTI的基本方程可以表示为：D = (Dxx, Dxy, Dxz,Dyx, Dyy, Dyz,Dzx, Dzy, Dzz)其中，D代表着扩散张量，Dxx、Dyy和Dzz分别表示沿三个主轴方向的方差，而Dxy、Dxz、Dyx、Dyz、Dzx和Dzy则表示不同轴之间的协方差。

2.2 dti的参数计算基于DTI的数据，可以计算出以下常见的参数： - FA（Fractional Anisotropy）：表示水分子在不同方向上扩散的差异性，范围在0到1之间，值越大表示组织内部扩散的方向性越强。

- MD（Mean Diffusivity）：表示扩散的平均速率，即水分子在三个轴上扩散方向的平均。

- RD（Radial Diffusivity）：表示垂直于纤维束方向的扩散速率。

弥散磁共振成像和弥散张量成像的关系弥散磁共振成像（DWI）和弥散张量成像（DTI）这两个词一听就让人觉得有点儿高深莫测，仿佛一下子被丢进了一个医学的迷宫。

不过呢，别急，今天我们就一起来聊聊这两个看似难懂的东西，轻松搞懂它们之间的关系。

得说说弥散磁共振成像（DWI）到底是个什么玩意儿。

简单来说，它是通过磁共振扫描来观察水分子在组织里是怎么“弯弯绕绕”地动的。

你可以想象水分子就像是小小的“快递员”，它们在身体各个部位搬运各种物质，而它们的运动轨迹，特别是运动的方向和速度，就能告诉我们很多有用的信息。

比如，在脑部扫描时，DWI就能告诉我们有没有哪里出现了问题，比如脑中风的症状就是水分子的运动变慢了。

所以，DWI的主要作用就是通过观察水分子的运动情况，帮我们找出身体里潜在的问题。

简而言之，DWI让我们看到的是“水分子跑得快不快”的情况。

可是，DWI只能告诉我们水分子的运动情况，没法给我们太多关于运动方向的细节。

这就是弥散张量成像（DTI）登场的时候了。

DTI可是比DWI更厉害的小伙伴。

DTI 不仅能告诉我们水分子运动的速度，还能告诉我们它们是往哪个方向运动的。

想象一下，你现在站在一条宽阔的街道上，DWI就像是告诉你人群是走得快还是慢，而DTI则能告诉你人群是往左走还是往右走，甚至是是不是有些人停下来在原地转圈。

听起来是不是很酷？DTI的原理也就这么简单：通过观察水分子在不同方向上的扩散情况，我们就能得知水分子更倾向于在哪个方向上运动。

脑白质的纤维走向、神经通路的方向，DTI都能帮我们精准揭示。

这两个技术虽然看似不同，但其实它们是“亲戚”关系。

DWI是DTI的基础，DTI是DWI的“升级版”。

DWI就像是一个简单的速写，它快速告诉你问题在哪，而DTI则像是精细的画作，告诉你问题的细节。

两者结合在一起，就能为我们提供更全面、更准确的信息。

比如在脑部疾病的诊断上，DWI可以告诉医生脑部是否有梗塞，DTI则能进一步分析大脑内的神经纤维是否受损，帮助我们更好地判断病情。
