4.1 AT89C51 简介：AT89C51（如图2-10所示）是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89S51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

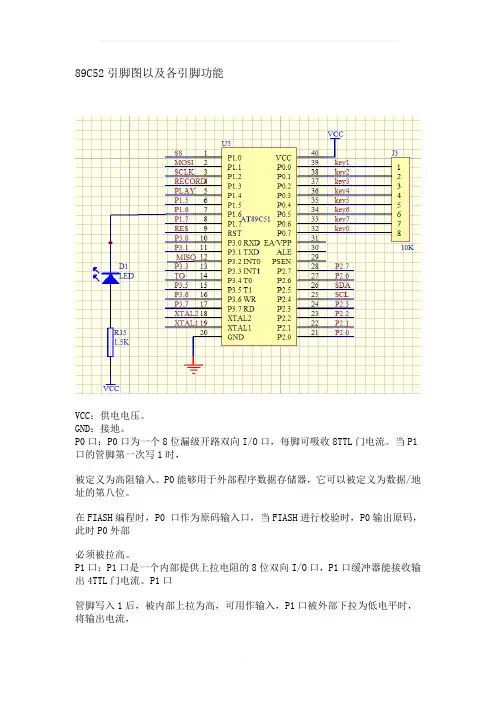

AT89C51单片机示意图（4-2-1）VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH 编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

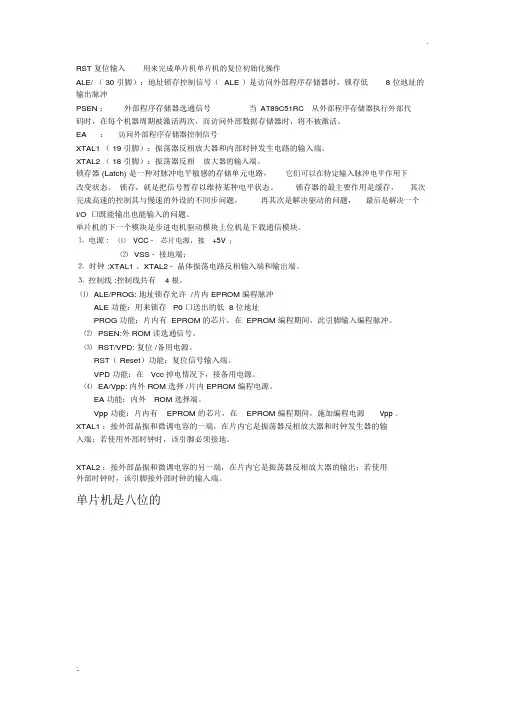

.RST 复位输入用来完成单片机单片机的复位初始化操作ALE/ （ 30 引脚）：地址锁存控制信号（ALE ）是访问外部程序存储器时，锁存低8 位地址的输出脉冲PSEN ：外部程序存储器选通信号当AT89C51RC从外部程序存储器执行外部代码时，在每个机器周期被激活两次，而访问外部数据存储器时，将不被激活。
EA：访问外部程序存储器控制信号XTAL1 （ 19 引脚）：振荡器反相放大器和内部时钟发生电路的输入端。
XTAL2 （ 18 引脚）：振荡器反相放大器的输入端。
锁存器 (Latch) 是一种对脉冲电平敏感的存储单元电路，它们可以在特定输入脉冲电平作用下改变状态。
锁存，就是把信号暂存以维持某种电平状态。
锁存器的最主要作用是缓存，其次完成高速的控制其与慢速的外设的不同步问题，再其次是解决驱动的问题，最后是解决一个I/O 口既能输出也能输入的问题。
单片机的下一个模块是步进电机驱动模块上位机是下载通信模块。
⒈电源 :⑴ VCC -芯片电源，接+5V；⑵VSS - 接地端；⒉时钟 :XTAL1 、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊控制线 :控制线共有 4 根，⑴ALE/PROG: 地址锁存允许 /片内 EPROM 编程脉冲ALE 功能：用来锁存 P0 口送出的低 8 位地址PROG 功能：片内有 EPROM 的芯片，在 EPROM 编程期间，此引脚输入编程脉冲。
⑵PSEN:外 ROM 读选通信号。
⑶RST/VPD: 复位 /备用电源。
RST（ Reset）功能：复位信号输入端。
VPD 功能：在Vcc 掉电情况下，接备用电源。
⑷EA/Vpp: 内外 ROM 选择 /片内 EPROM 编程电源。
EA 功能：内外ROM 选择端。
Vpp 功能：片内有EPROM 的芯片，在EPROM 编程期间，施加编程电源Vpp 。
XTAL1 ：接外部晶振和微调电容的一端，在片内它是振荡器反相放大器和时钟发生器的输入端；若使用外部时钟时，该引脚必须接地。
基于AT89C51单片机的计数器设计单片机（Microcontroller）是一种集成了微处理器、存储器和各种输入输出功能的芯片，广泛应用于嵌入式系统中。
AT89C51单片机是英特尔公司生产的一款典型的8位微控制器，其具有强大的功能和灵活的设计特性，被广泛应用于工业控制、汽车电子、消费类电子产品等领域。
在众多应用中，计数器是一种常见的电子器件，被广泛应用于各种领域，比如工业控制、实验测量、智能家居等。
基于AT89C51单片机的计数器设计，可以实现对信号的计数和显示，具有较高的稳定性和可靠性。
本文将介绍基于AT89C51单片机的计数器设计。
首先介绍AT89C51单片机的基本特性和引脚布局，然后讨论计数器的原理和设计思路，最后给出具体的设计方案和实现步骤。
一、AT89C51单片机的基本特性和引脚布局AT89C51是一款高性能、低功耗的8位CMOS微控制器，其主要特性包括：1. 内置4KB闪存程序存储器，用于存储用户程序；2. 128字节RAM，用于存储临时数据和寄存器；3. 32个通用I/O引脚，用于连接外部器件和传感器；4. 完整的串行通信接口（UART），用于与外部设备进行通信；5. 定时器/计数器和PWM输出，用于实现各种定时和计数功能；6. 多种工作模式选择，包括被动低功耗模式和中断工作模式。
AT89C51单片机的引脚布局如下图所示：(图片)P0、P1、P2和P3是AT89C51单片机的四个通用I/O端口，分别具有8个引脚，用于连接外部设备和传感器。
X1和X2是晶体振荡器的输入和输出端，用于提供时钟信号。
RESET 是复位端，用于复位单片机。
EA和PSEN是扩展ROM控制端和程序存储器的读取端，用于外接ROM和实现程序存储。
ALE/PROG是地址锁存器的输入，用于地址总线的多路选择。
RXD 和TXD是串行通信接口的接收和发送端口，用于与外部设备进行通信。
二、计数器的原理和设计思路计数器是一种常用的数字电路，用于对输入信号进行计数和显示。
AT89C51引脚图及功能电子元件知识2010-03-04 23:12:41 阅读1759 评论1 字号：大中小订阅89C51外部引脚图：（可以直接拷入ASM程序文件中，作注释使用，十分方便）; ┏━┓┏━┓; P1.0 ┫1 ┗┛40┣Vcc; P1.1 ┫2 39┣P0.0; P1.2 ┫3 38┣P0.1; P1.3 ┫4 37┣P0.2; P1.4 ┫5 36┣P0.3; P1.5 ┫6 35┣P0.4; P1.6 ┫7 34┣P0.5; P1.7 ┫8 33┣P0.6; RST/Vpd ┫9 32┣P0.7; RXD P3.0 ┫10 31┣-EA/Vpp（内1/外0 程序地址选择）; TXD P3.1 ┫11 30┣ALE/-P （地址锁存输出）; -INT0 P3.2 ┫12 29┣-PSEN （外部程序读选通输出）; -INT1 P3.3 ┫13 28┣P2.7; T0 P3.4 ┫14 27┣P2.6; T1 P3.5 ┫15 26┣P2.5; -WR P3.6 ┫16 25┣P2.4; -RD P3.7 ┫17 24┣P2.3; X2 ┫18 23┣P2.2; X1 ┫19 22┣P2.1; GND ┫20 21┣P2.0; ┗━━━━┛引脚说明：①电源引脚Vcc（40脚）：典型值＋5V。
Vss（20脚）：接低电平。
②外部晶振X1、X2分别与晶体两端相连接。
当采用外部时钟信号时，X2接振荡信号，X1接地。
③输入输出口引脚：P0口：I/O双向口。
作输入口时，应先软件置“ 1”。
P1口：I/O双向口。
作输入口时，应先软件置“ 1”。
P2口：I/O双向口。
作输入口时，应先软件置“ 1”。
P3口：I/O双向口。
作输入口时，应先软件置“ 1”。
④控制引脚：RST/Vpd、ALE/-PROG、-PSEN、-EA/Vpp组成了MSC-51的控制总线。
RST/Vpd（9脚）：复位信号输入端（高电平有效）。
微控制器和音乐盒硬件功能随着当代单片机技术的飞速进步，单片机的功能也越来越强大，包括：(1)单片机集成度高；(2)系统结构简单、使用方便、模块化；(3)单片机可靠性高、处理功能强、速度快；(4) 低电压、低功耗，便于生产便携产品；(5) 强大的控制功能。
本文的设计采用了AT89C51单片机，是一款性价比非常高的单片机。
2.1 AT89C51芯片功能AT89C51 是一款低压、高性能 CMOS 8 位微处理器，具有 4K 字节的闪存可编程可擦除只读存储器。
俗称单片机[ 2 ] 。
如图所示：图 2-1 AT89C51 MCU 引脚图图 2-2 AT89C51 单片机实物图引脚功能[ 3 ] ：P0.0-P0.7 ：8位开漏双向I/O口；P1.0-P1.7：8位双向I/O口，提供上拉电阻；P2.0-P2.7：8位双向I/O口，带上拉电阻；P3.0-P3.7：引脚为8个带上拉电阻的双向I/O口；P3.0：RXD（串口输入）；P3.1：TXD（串行输出口）；P3.2：INT0（外部中断0）；P3.3：INT1（外部中断1）；P3.4：T0（定时器0外部输入）；P3.6：WR（外部数据存储器写选通）；P3.7：RD（外部数据存储器读选通）；EA：当EA保持低电平时，在此期间外部程序存储器（0000H-FFFFH），无论是否有程序存储器。
请注意，在加密模式 1 中，EA 将被锁定为 RESET；当EA端保持高电平时，这部分程序内存；P3.5：T1（定时器1的外部输入）；ALE：访问外部存储器时，地址锁存器使能的输出电平用于锁存地址的状态字节；PSEN：外部程序存储器的选通信号；RST：复位输入；XTAL1：反向振荡放大器的输入，部分时钟工作电路的输入；XTAL2：反相振荡器的输出。
2.2 八音盒的硬件和功能本文设计的数字音乐盒所需硬件为：AT89C51芯片：主控制器；LED灯：灯光闪烁，P1.0-P1.7控制八路LED灯；数码管：音乐序号显示，P0.0-P0.6控制数码管；晶振：为单片机的正常工作提供稳定的时钟信号。
3.1 AT89C51系列单片机介绍3.1.1 AT89C51系列基本组成及特性AT89C51是一种带4k字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器，俗称单片机。
而在众多的51系列单片机中，要算 ATMEL 公司的AT89C51更实用，也是一种高效微控制器，因为它不但和8051指令、管脚完全兼容，而且其片内的4K程序存储器是FLASH工艺的，这种工艺的存储器，用户可以用电的方式达到瞬间擦除、改写。
而这种单片机对开发设备的要求很低，开发时间也大大缩短。
AT89C51基本功能描述如下：AT89C51是一种低损耗、高性能、CMOS八位微处理器，而且在其片种还有4k字节的在线可重复编程快擦快写程序存储器，能重复写入/擦除1000次，数据保存时间为十年。
它与MCS-51系列单片机在指令系统和引脚上完全兼容，不仅可完全代替MCS-51系列单片机，而且能使系统具有许多MCS-51系列产品没有的功能。
AT89C51可构成真正的单片机最小应用系统，缩小系统体积, 增加系统的可靠性，降低了系统成本。
只要程序长度小于4k, 四个I/O口全部提供给用户。
可用5V电压编程，而且写入时间仅10毫秒, 仅为8751/87C51 的擦除时间的百分之一，与8751/87C51的12V电压擦写相比, 不易损坏器件, 没有两种电源的要求，改写时不拔下芯片，适合许多嵌入式控制领域。
AT89C51 芯片提供三级程序存储器锁定加密，提供了方便灵活而可靠的硬加密手段, 能完全保证程序或系统不被仿制。
另外,AT89C51 还具有MCS-51系列单片机的所有优点。
128×8 位内部RAM, 32 位双向输入输出线, 两个十六位定时器/计时器, 5个中断源, 两级中断优先级, 一个全双工异步串行口及时钟发生器等。
AT89C51有间歇、掉电两种工作模式。
间歇模式是由软件来设置的, 当外围器件仍然处于工作状态时, CPU可根据工作情况适时地进入睡眠状态, 内部RAM和所有特殊的寄存器值将保持不变。
AT89C51引脚图及功能电子元件知识2010-03-04 23:12:41 阅读1759 评论1 字号：大中小订阅89C51外部引脚图：（可以直接拷入ASM程序文件中，作注释使用，十分方便）; ┏━┓┏━┓; P1.0 ┫1 ┗┛40┣Vcc; P1.1 ┫2 39┣P0.0; P1.2 ┫3 38┣P0.1; P1.3 ┫4 37┣P0.2; P1.4 ┫5 36┣P0.3; P1.5 ┫6 35┣P0.4; P1.6 ┫7 34┣P0.5; P1.7 ┫8 33┣P0.6; RST/Vpd ┫9 32┣P0.7; RXD P3.0 ┫10 31┣-EA/Vpp（内1/外0 程序地址选择）; TXD P3.1 ┫11 30┣ALE/-P （地址锁存输出）; -INT0 P3.2 ┫12 29┣-PSEN （外部程序读选通输出）; -INT1 P3.3 ┫13 28┣P2.7; T0 P3.4 ┫14 27┣P2.6; T1 P3.5 ┫15 26┣P2.5; -WR P3.6 ┫16 25┣P2.4; -RD P3.7 ┫17 24┣P2.3; X2 ┫18 23┣P2.2; X1 ┫19 22┣P2.1; GND ┫20 21┣P2.0; ┗━━━━┛引脚说明：①电源引脚Vcc（40脚）：典型值＋5V。
Vss（20脚）：接低电平。
②外部晶振X1、X2分别与晶体两端相连接。
当采用外部时钟信号时，X2接振荡信号，X1接地。
③输入输出口引脚：P0口：I/O双向口。
作输入口时，应先软件置“ 1”。
P1口：I/O双向口。
作输入口时，应先软件置“ 1”。
P2口：I/O双向口。
作输入口时，应先软件置“ 1”。
P3口：I/O双向口。
作输入口时，应先软件置“ 1”。
④控制引脚：RST/Vpd、ALE/-PROG、-PSEN、-EA/Vpp组成了MSC-51的控制总线。
RST/Vpd（9脚）：复位信号输入端（高电平有效）。
89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。
89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除100次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，89C2051是它的一种精简版本。
89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
??1．主要特性：·与MCS-51 兼容·4K字节可编程闪烁存储器寿命：1000写/擦循环数据保留时间：10年·全静态工作：0Hz-24Hz·三级程序存储器锁定·128*8位内部RAM·32可编程I/O线·两个16位定时器/计数器·5个中断源·可编程串行通道·低功耗的闲置和掉电模式·片内振荡器和时钟电路2．管脚说明：VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。

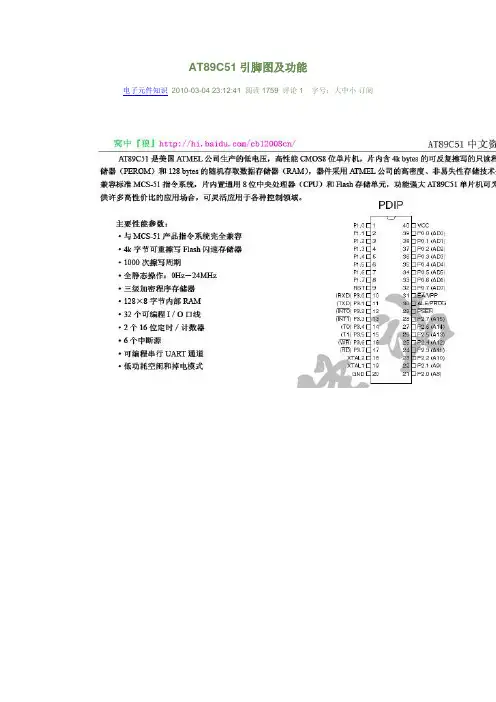

at89c51引脚图及功能AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大AT89C51单片机可为您提供许多高性价比的应用场合，可灵活应用于各种控制领域。
主要性能参数：·与MCS-51产品指令系统完全兼容·4k字节可重擦写Flash闪速存储器·1000次擦写周期·全静态操作：0Hz－24MHz ·三级加密程序存储器·128×8字节内部RAM ·32个可编程I／O口线·2个16位定时／计数器·6个中断源·可编程串行UART通道·低功耗空闲和掉电模式功能特性概述：AT89C51提供以下标准功能：4k字节Flash闪速存储器，128字节内部RAM，32个I／O口线，两个16位定时／计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。
同时，AT89C51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。
空闲方式停止CPU的工作，但允许RAM，定时／计数器，串行通信口及中断系统继续工作。
掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。
·P0口：P0口是一组8位漏极开路型双向I／O口，也即地址／数据总线复用口。
作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口写“1”可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。
在FIash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。
·P1口：P1是一个带内部上拉电阻的8位双向I／O口，P1的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。
对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。
作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流（IIL）。
FIash编程和程序校验期间，P1接收低8位地址。
·P2口：P2是一个带有内部上拉电阻的8位双向I／O口，P2的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。
对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流（IIL）。
在访问外部程序存储器或16位地址的外部数据存储器（例如执行MOVX@DPTR指令）时，P2口送出高8位地址数据。
在访问8位地址的外部数据存储器（如执行MOVX@RI指令）时，P2口线上的内容（也即特殊功能寄存器（SFR）区中R2寄存器的内容），在整个访问期间不改变。
Flash编程或校验时，P2亦接收高位地址和其它控制信号。
·P3口：P3口是一组带有内部上拉电阻的8位双向I／O口。
P3口输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。
对P3口写入“1”时，它们被内部上拉电阻拉高并可作为输入端口。
作输入端时，被外部拉低的P3口将用上拉电阻输出电流（IIL）。
P3口除了作为一般的I／O口线外，更重要的用途是它的第二功能，如下表所示：P3口还接收一些用于Flash闪速存储器编程和程序校验的控制信号。
·RST：复位输入。
当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。
·ALE／PROG—————：当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8位字节。
即使不访问外部存储器，ALE仍以时钟振荡频率的l／6输出固定的正脉冲信号，因此它可对外输出时钟或用于定时目的。
要注意的是：每当访问外部数据存储器时将跳过一个ALE脉冲。
对Flash存储器编程期间，该引脚还用于输入编程脉冲（PROG—————）。
如有必要，可通过对特殊功能寄存器（SFR）区中的8EH单元的DO位置位，可禁止ALE 操作。
该位置位后，只有一条MOVX和MOVC指令ALE才会被激活。
此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置ALE无效。
·PSEN—————：程序储存允许（PSEN—————）输出是外部程序存储器的读选通信号，当AT89C51由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN—————有效，即输出两个脉冲。
在此期间，当访问外部数据存储器，这两次有效的PSEN—————信号不出现。
·EA／VPP：外部访问允许。
欲使CPU仅访问外部程序存储器（地址为0000H—FFFFH），EA端必须保持低电平（接地）。
需注意的是：如果加密位LB1被编程，复位时内部会锁存EA端状态。
如EA端为高电平（接VCC端），CPU则执行内部程序存储器中的指令。
Flash存储器编程时，该引脚加上+12V的编程允许电源Vpp，当然这必须是该器件是使用12V编程电压Vpp。
·XTAL1：振荡器反相放大器的及内部时钟发生器的输入端。
·XTAL2：振荡器反相放大器的输出端。
·掉电模式：在掉电模式下，振荡器停止工作，进入掉电模式的指令是最后一条被执行的指令，片内RAM 和特殊功能寄存器的内容在终止掉电模式前被冻结。
推出掉电模式的唯一方法是硬件复位，复位后将重新定义全部特殊功能寄存器但不改变RAM 中的内容，在Vcc 恢复到正常工作电平前，复位应无效，且必须保持一定时间以使振荡器重启动并稳定工作。
89C51 的程序存储器阵列是采用字节写入方式编程的，每次写入一个字符，要对整个芯片的EPROM 程序存储器写入一个非空字节，必须使用片擦除的方法将整个存储器的内容清楚。
2 编程方法编程前，设置好地址、数据及控制信号，编程单元的地址加在P1 口和P2 口的P2.0—P2.3（11 位地址范围为0000H——0FFFH），数据从P0口输入，引脚P2.6、P2.7 和P3.6、P3.7 的电平设置见表6，PSEB 为低电平，RST保持高电平，EA/Vpp 引脚是编程电源的输入端，按要求加上编程电压，ALE/PROG引脚输入编程脉冲（负脉冲）。
编程时，可采用4—20MHz 的时钟振荡器，89C51 编程方法如下：在地址线上加上要编程单元的地址信号在数据线上加上要写入的数据字节。
激活相应的控制信号。
在高电压编程方式时，将EA/Vpp 端加上+12v 编程电压。
每对Flash 存储阵列写入一个字节或每写入一个程序加密位，加上一个ALE/PROG 编程脉冲。
改变编程单元的地址和写入的数据，重复1—5 步骤，知道全部文件编程结束。
每个字节写入周期是自身定时的，通常约为1.5ms。
·数据查询89C51 单片机用数据查询方式来检测一个写周期是否结束，在一个写周期中，如需要读取最后写入的那个字节，则读出的数据的最高位（P0.7）是原来写入字节的最高位的反码。
写周期开始后，可在任意时刻进行数据查询。
2.1Ready/Busy:字节编程的进度可通过Ready/Busy 输出信号检测，编程期间，ALE 变为高电平“H”后P3.4（Ready/Busy）端被拉低，表示正在编程状态（忙状态）。
编程完成后，P3.4 变为高电平表示准备就绪状态。
·程序校验：如果加密位LB、LB2 没有进行编程，则代码数据可通过地址和数据线读回原编写的数据，采用下图的电路，程序存储器的地址由P1 口和P2 口的P2.0—P2.3 输入，数据由P0 口读出，P206、P2.7 和P3.6、P3.7 的控制信号见表6，PSEN 保持低电平，ALE、EA 和RST 保持高电平。
校验时，P0 口必须接上10k 左右的上拉电阻。
图2-1-1 编程电路图2-2-2 校验电路2.2芯片擦除:利用控制信号的正确组合(表6)并保持ALE/PROG 引脚10ms 的低电平脉冲宽度即可将EPROM 阵列(4k 字节)和三个加密位整片擦除,代码阵列在片擦除操作中将任何非空单元写入”1”,这步骤需在编程之前进行。
2.3读片内签名字节:89C51 单片机内有3 个签名字节,地址为030H、031H 和032H。
于声明该器件的厂商、号和编程电压。
读签名字节的过程和单元030H、031H 和032H的正常校验相仿，只需要将P3.6 和P3.7 保持低电平，返回值意义如下：(030H) = 1EH 声明产品由ATMEL 公司制造。
(031H) = 51H 声明为89C51 单片机。
(032H) = FFH 声明为12V 编程电压。
(032H) = 05H 声明为5 编程电压。
89c51方框图单片机最小系统设计该单片机最小系统具有的功能: （1）具有2位LED数码管显示功能。
（2）具有八路发光二极管显示各种流水灯。
（3）可以完成各种奏乐,报警等发声音类实验。
（4）具有复位功能。
功能分析（1）两位LED数码管显示功能，我们可以利用单片机的P0口接两个数码管来现这个功能；（2）八路发光二极管显示可以利用P1口接八个发光二极管实现这个功能；（3）各种奏乐、报警等发声功能可以采用P2.0这个引脚接一蜂鸣器来实现。
（4）利用单片机的第9脚可以设计成复位系统，我们采用按键复位；利用单片机的18、19脚可以设计成时钟电路，我们利用单片机的内部振荡方式设计的。
设计框图硬件电路设计根据本系统的功能，和单片机的工作条件，我们设计出下面的电路图。
元件清单的确定：数码管：共阴极2只（分立）电解电容：10UF的一只 30PF的电容2只 220欧的电阻9只 4.7K 的电阻一只 1.2K的电阻一只 4.7K的排阻一只， 12MHZ的晶振一只有源5V蜂名器一只 AT89S51单片机一片常开按钮开关1只紧锁座一只（方便芯取下来的，绿色的）发光二极管（5MM红色）8只万能板电路版15*17CM S8550三极管一只4．5V电池盒一只，导线相关程序编写若干。
七、硬件电路的焊接按照原理图把上面的元件焊接好，详细步骤省略。
针对上面的电路原理图，设计出本单片机最小系统的详细功能：（1）、第一个发光二极管点亮，同时数码管显示“1”。
（2）、第二个发光二极管点亮，同时数码管显示“2”。
（3）、依次类推到第八个发光二极管点亮，同时数码管显示“8”。
以上出现的是流水灯的效果。
（4）、所有的发光二极管灭了，同时数码管现实“0”。
