电动阀门调试

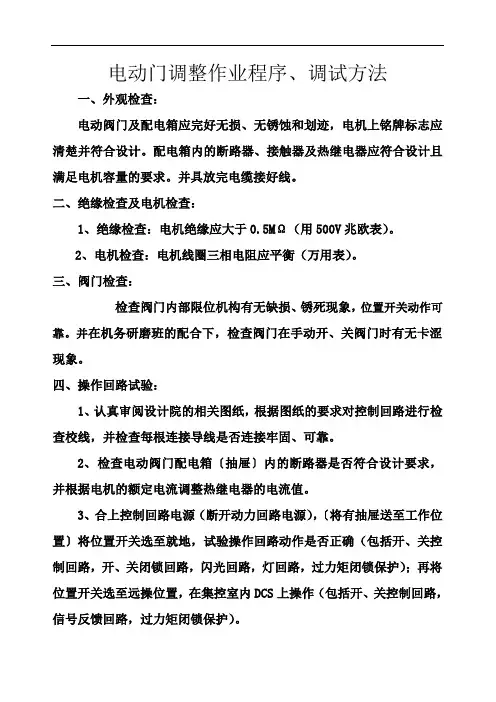

电动门调整作业程序、调试方法一、外观检查：电动阀门及配电箱应完好无损、无锈蚀和划迹，电机上铭牌标志应清楚并符合设计。

配电箱内的断路器、接触器及热继电器应符合设计且满足电机容量的要求。

并具放完电缆接好线。

二、绝缘检查及电机检查：1、绝缘检查：电机绝缘应大于0.5MΩ（用500V兆欧表）。

2、电机检查：电机线圈三相电阻应平衡（万用表）。

三、阀门检查：检查阀门内部限位机构有无缺损、锈死现象，位置开关动作可靠。

并在机务研磨班的配合下，检查阀门在手动开、关阀门时有无卡涩现象。

四、操作回路试验：1、认真审阅设计院的相关图纸，根据图纸的要求对控制回路进行检查校线，并检查每根连接导线是否连接牢固、可靠。

2、检查电动阀门配电箱〔抽屉〕内的断路器是否符合设计要求，并根据电机的额定电流调整热继电器的电流值。

3、合上控制回路电源（断开动力回路电源），〔将有抽屉送至工作位置〕将位置开关选至就地，试验操作回路动作是否正确（包括开、关控制回路，开、关闭锁回路，闪光回路，灯回路，过力矩闭锁保护）；再将位置开关选至远操位置，在集控室内DCS上操作（包括开、关控制回路，信号反馈回路，过力矩闭锁保护）。

五、动力回路试验及阀门调整：1、合上控制回路及动力回路电源，〔将有抽屉送至工作位置〕将位置开关选至就地，手动阀门至中间位置，操作开阀或关阀按钮检查电机及阀门转向是否正确。

2、将关阀力矩调至最小，操作关阀按钮，将阀门关至关力矩动作，在研磨班人员的配合下，往开方向行走1－圈，此时调整关中断使其动作。

再根据阀门所处系统将关力矩调整到合适位置（一般高压系统调至7－9位置；低压系统调至5－7位置）。

3、将开力矩调至最小，操作开阀按钮，将阀门开至开力矩即要动即作即可，检查阀杆开度与阀门行程是否合适，检查合适后，再往关方向行走1-2圈，此时调整开中断使其动作，再将开力矩调至大于关力矩值1-2的位置。

4、调整阀门位置指示合适的变速齿轮，使阀门的就地位置指示与阀门的实际位置吻合。

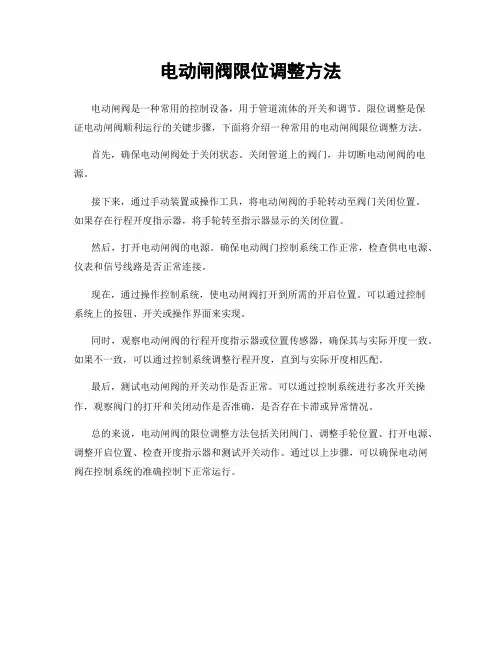

电动闸阀限位调整方法
电动闸阀是一种常用的控制设备，用于管道流体的开关和调节。

限位调整是保
证电动闸阀顺利运行的关键步骤，下面将介绍一种常用的电动闸阀限位调整方法。

首先，确保电动闸阀处于关闭状态。

关闭管道上的阀门，并切断电动闸阀的电源。

接下来，通过手动装置或操作工具，将电动闸阀的手轮转动至阀门关闭位置。

如果存在行程开度指示器，将手轮转至指示器显示的关闭位置。

然后，打开电动闸阀的电源。

确保电动阀门控制系统工作正常，检查供电电源、仪表和信号线路是否正常连接。

现在，通过操作控制系统，使电动闸阀打开到所需的开启位置。

可以通过控制
系统上的按钮、开关或操作界面来实现。

同时，观察电动闸阀的行程开度指示器或位置传感器，确保其与实际开度一致。

如果不一致，可以通过控制系统调整行程开度，直到与实际开度相匹配。

最后，测试电动闸阀的开关动作是否正常。

可以通过控制系统进行多次开关操作，观察阀门的打开和关闭动作是否准确，是否存在卡滞或异常情况。

总的来说，电动闸阀的限位调整方法包括关闭阀门、调整手轮位置、打开电源、调整开启位置、检查开度指示器和测试开关动作。

通过以上步骤，可以确保电动闸阀在控制系统的准确控制下正常运行。

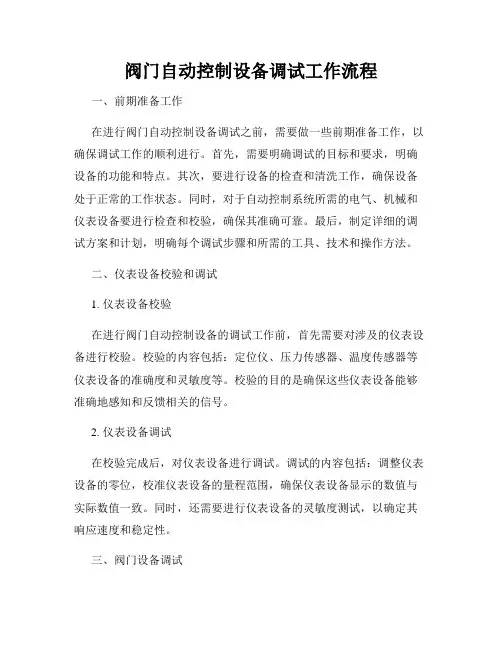

阀门自动控制设备调试工作流程一、前期准备工作在进行阀门自动控制设备调试之前，需要做一些前期准备工作，以确保调试工作的顺利进行。

首先，需要明确调试的目标和要求，明确设备的功能和特点。

其次，要进行设备的检查和清洗工作，确保设备处于正常的工作状态。

同时，对于自动控制系统所需的电气、机械和仪表设备要进行检查和校验，确保其准确可靠。

最后，制定详细的调试方案和计划，明确每个调试步骤和所需的工具、技术和操作方法。

二、仪表设备校验和调试1. 仪表设备校验在进行阀门自动控制设备的调试工作前，首先需要对涉及的仪表设备进行校验。

校验的内容包括：定位仪、压力传感器、温度传感器等仪表设备的准确度和灵敏度等。

校验的目的是确保这些仪表设备能够准确地感知和反馈相关的信号。

2. 仪表设备调试在校验完成后，对仪表设备进行调试。

调试的内容包括：调整仪表设备的零位，校准仪表设备的量程范围，确保仪表设备显示的数值与实际数值一致。

同时，还需要进行仪表设备的灵敏度测试，以确定其响应速度和稳定性。

三、阀门设备调试1. 阀门设备校核在进行阀门设备的调试之前，需要对阀门设备进行校核。

校核的内容包括：阀门的开度、关闭速度和密封性等。

校核的目的是确保阀门设备的正常工作和安全可靠。

2. 阀门设备调试在校核完成后，对阀门设备进行调试。

调试的内容包括：调整阀门的开度和关闭速度，调试阀门的密封性能，确保阀门在工作过程中能够准确、稳定地控制介质的流动。

四、自动控制系统调试1. 控制回路检查在进行自动控制系统的调试之前，首先需要检查控制回路是否正常。

检查的内容包括：确保控制回路的电气连接正确无误，检查控制回路中的继电器、开关和传感器等设备是否可靠，并进行必要的更换或修复。

2. 控制策略调试在控制回路检查完成后，对控制策略进行调试。

调试的内容包括：设置控制策略的参数和限制条件，调试控制策略的响应速度和稳定性，确保控制系统能够根据设定值准确地控制阀门设备。

五、调试结果确认在完成阀门自动控制设备的调试工作后，需要对调试结果进行确认。

电动阀调试报告怎么写全文共四篇示例，供读者参考第一篇示例：电动阀是现代工业中常用的执行器，用于控制管道中流体的流动。

在安装完成后，需要对电动阀进行调试，以确保其正常运行和控制效果。

调试报告是对电动阀调试过程的记录和总结，下面我们来一起学习一下电动阀调试报告的写作方法。

一、报告标题通常在报告的开头需要明确写出报告的标题，例如：“电动阀调试报告”。

二、报告概述在报告的开头简要介绍本次调试的电动阀型号、调试的目的和范围、调试的时间和地点等基本信息。

同时还可以对调试的过程和结果做一个预览。

三、调试项目详细列出本次调试的项目清单，包括但不限于以下内容：1. 电动阀操作方式的设定：根据现场要求设定电动阀的操作方式（手动、自动、远程）。

2. 开度设定：根据工艺要求设定电动阀的开度范围。

3. 控制信号设定：根据控制系统的要求设置电动阀接收的控制信号。

4. 调试阀体：检查阀体是否有异常现象，如泄漏、卡滞等问题。

5. 机械部件检查：检查电动阀的机械部件是否正常运转，如阀座、阀杆、传动装置等。

6. 电气部件检查：检查电动阀的电气部件是否正常，包括控制线路、电源线路、防爆控制柜等。

7. 系统连接检查：检查电动阀与控制系统的连接是否牢固、正确。

四、调试过程详细描述每个项目的具体调试过程，包括调试前的准备工作、具体操作步骤、调试中遇到的问题和解决方法等。

同时要注明每一步的结果和实际数据。

五、调试结果总结本次调试的结果，包括调试项目的完成情况、运行状态的稳定性、控制效果的满意度等。

同时可以对调试过程中遇到的问题和解决方法做一个总结。

六、建议与改进根据调试的结果提出对电动阀的使用和管理方面的建议和改进措施，以提高电动阀的使用效率和安全性。

七、报告附录在报告的最后列出本次调试的相关资料，如调试记录表、数据图表、照片等，以作为调试结果的证据。

以上就是关于电动阀调试报告的写作方法，希望对大家有所帮助。

在写报告时要清晰明了、详细全面，不遗漏任何细节，以确保报告的准确性和可读性。

电动阀门的正确调试方法电动闸阀由阀门电动装置与闸阀配套组成电动闸阀,用以控制闸阀的开启和关闭;它可以现场操作也可以远距离操作;阀门电动装置由电动机、减速器、转矩限制机构、行程控制机构、手动一电动转换机构、开度指示机构和电气控制器组成;电动闸阀的电动装置若调整不当,轻则缩短闸阀使用寿命；重则导致阀门铸铁外壳断裂、控制电机烧坏以及水淹泵房等严重事故;因此为了保证安全不问断供水,必须要认真调整好电动闸阀的电动装置,保证电动闸阀启、闭顺利;以下介绍电动闸阀的两种调整方法：1,转矩限制机构的调整电动闸阀在不同的地方使用因闸板两端的水压差或气压差不同闸阀关闭时,转矩限制机构可适当调整;在电动闸阀闸板两端方向水压或气压差低的地方使用时,转矩限制机构应调到较低力矩,在使用HZ系列、z系列或ZB并囊菇簧荚齄磅叠 Hz系列转矩限制机构时,所调整的转矩值就要求越大,反之就小;以上几个系列调整方式一样;在调整ZD系列阀门电动装置时,要卸下箱体侧盖,调整转矩限制机构,旋松调节螺母中的紧定螺钉,旋松调节螺母,放松钮矩弹簧,并且放到最松的位置,然后把调节螺母中的紧定螺钉旋紧,固定住调节螺母;注意紧定螺钉的顶端必须落在轴槽内,如顶端不正好对准轴槽,只要把调节螺母向压缩弹簧的方向少许转动,使其对准轴槽紧定螺钉;然后把侧盖装上,调整开启阀门;如转矩限制机构动作,则弹簧太松调紧到不动作为止;这样可以使转矩限制机构在较低的转矩下工作,保证电动闸阀因行程控制机构失灵时,或其他原因超力矩时,转矩限制机构可靠动作,并切断电机电源,保护阀门不致损坏;在一些地方使用的电动闸阀也不必调整的关闭太紧,调整到用手动关紧后再松回半圈或一圈位置为好．或不漏水或气时为好当电动闸阀安装在出水水压差或气压差大的地方使用时,转矩限制机构应调到适当的开启和关闭的力矩;如安装在水泵房的出水闸阀,在水泵起动后,闸阀未开启时出水压力较大,此时出水闸阀121径越大,开启闸阀所用的力矩越大;特别是管道内没有压力时,闸阀的闸板所承受的单向压力最大,这时调节螺母压缩弹簧,调整到在能正常开启、关闭闸阀,转矩限制机构不动作止;在水泵房使用的电动闸阀在调整时一定要调到全开全闭的位置上,否则很容易使闸阀密封面损坏造成漏水;因为安装在该处的电动闸阀离水泵出水口近,水流速高且不平稳,此时如闸阀没全打开还有部分闸板因水流冲击造成前后窜动,使闸板密封面磨损,形成凹槽漏水影响阀门的使用寿命;此外应尽量避免用电动闸阀来调节流量,否则很容易损坏闸阀的密封面;另外,近几年变频调速技术正飞速发展,水泵流量调节要采用变频调速技术,达到节能降耗提高水泵工作效率;2,电动闸阀的“开关”位置调整调整电动闸阀的开启和关闭;按各厂家的调整要求均要手动关闭阀门至“全闭”位置或“全开”位置;如果按这要求大口径闸阀人工关闭开启所花时间多,还很费力;这里介绍一种新的调整方法：如果知道了所调闸阀的阀杆牙距,在调整电动闸阀时就很方便调整;现在国内生产的阀门口径在DN400-DN600的闸阀其阀杆牙距一般为8ram；DN600以上口径的闸阀阀杆牙距一般为10ram;如有可能可向闸阀制造厂家询问阀杆牙距;在调整阀门电动装置时,如果事先知道了闸阀所处的位置,如知道闸阀是在全闭位置时,则先调整“全闭”位置;首先用手动将闸阀往开启的方向转动一些,如阀杆转动半圈或一圈;然后送上电源按动“开”按钮;核对转向,如果按开阀按钮后,阀杆的转向和手动开阀时阀杆的转向一致,说明电机的相序和阀门的电气控制器的方向一致．此时可先调整好闸阀的行程控制机构,调到全闭位置,全闭位置调整完毕后,就可调整闸阀的全开位置;这时在开启闸阀时,数一数闸阀阀杆转动的圈数便知道是否到“全开”位置;如果是DN500的电动闸阀,其阀杆牙距为8ram,阀杆转一圈开启8ram,全开时闸阀板要作向上运动500ram,所以全开时阀杆需转动500／8=62．5圈;此时按动开阀按钮数到63圈阀门就到“全开”位置,调整阀门电动装置的行程控制器,使“全开”位置的微动开关动作即可;此后可将电动闸阀关闭,开启检查一遍,调整结束;如果电动闸阀在调整前在开启位置,就应该先调整开启的位置,步骤按上面所述;3、调整后注意事项ZD系列转矩限制机构①电动闸阀使用后一年,要检查一次转矩限制机构的调节螺母中的紧定螺钉有否松动或脱落;特别是ZD系列阀门电动装置,有的电动闸阀在使用中发生了闸阀底部被阀板顶破或上部固定电动装置的联接筋板被顶裂;为什么有了转矩限制机构,过力矩时不动作,不切断电源,其原因就是转矩限制机构中的调节螺母的紧定螺钉因松动掉出来使调节螺母长时间地收紧弹簧,直至压死弹簧,使转矩限制机构失去作用,不起保护作用,造成电动闸阀损坏事故;因此要每年检查一次紧定螺钉有否脱落,如果紧定螺钉松动脱落要及时上紧,并查明脱落原因并加固;②手动一电动转换手柄要求机械机构灵活,扳动自如,当扳到手动时,要保证切断电源,以免失灵时发生事故;③对长期很少开、关的闸阀要定期开关,以保证使用时正常工作;建议最好每三月转动一次;。

电动调节阀控制系统调试说明书一、引言电动调节阀控制系统是现代工业自动化控制系统中的重要组成部分。

本说明书旨在帮助用户了解电动调节阀控制系统的调试过程及注意事项，确保系统的正常运行。

二、系统组成本电动调节阀控制系统由以下主要部件组成：1. 电动调节阀：用于控制流体的流量或压力。

2. 电动执行器：通过控制阀门的开启和关闭来调节流体的流量或压力。

3. 控制器：接收信号并通过控制电动执行器来实现对阀门的精确控制。

4. 传感器：检测流体的流量、压力等参数，并将信号传递给控制器。

三、调试准备在开始调试之前，请确保已完成以下准备工作：1. 检查电动调节阀及其附件是否安装正确并连接稳固。

2. 检查电动执行器是否正确安装在阀门上，并确保电动执行器与阀门的连接坚固可靠。

3. 检查控制器及传感器的供电是否正常，并确保信号传输线路连接良好。

四、调试步骤1. 系统接通电源后，确保各部件正常工作，控制器显示正常。

2. 设定控制器的初始参数，包括比例增益、积分时间和微分时间。

3. 逐步开启控制器的自动调节功能，确保电动执行器能够根据设定值对阀门进行精确控制。

4. 使用合适的工具检测流体的流量、压力等参数，并根据实际需要对控制器参数进行微调，以实现更精确的控制效果。

5. 检查系统运行过程中是否存在噪音、泄漏等异常情况，如有必要，及时采取措施进行修复。

五、调试注意事项1. 调试过程中，应确保操作人员具备相关的技术知识和经验，以确保操作的安全性。

2. 在调试过程中，应密切监控系统的运行状况，及时发现并解决故障。

3. 调试完成后，应及时保存并备份调试参数，以备日后维护和调整之需。

4. 调试过程中如遇到无法解决的问题，请及时联系售后服务人员进行协助处理。

六、结论通过本调试说明书的指导，用户可以顺利完成电动调节阀控制系统的调试工作。

在调试过程中，需谨慎操作，确保系统的正常运行，以实现流体的精确控制。

如有任何疑问，请随时与我们联系，我们将提供最及时的技术支持和解决方案。

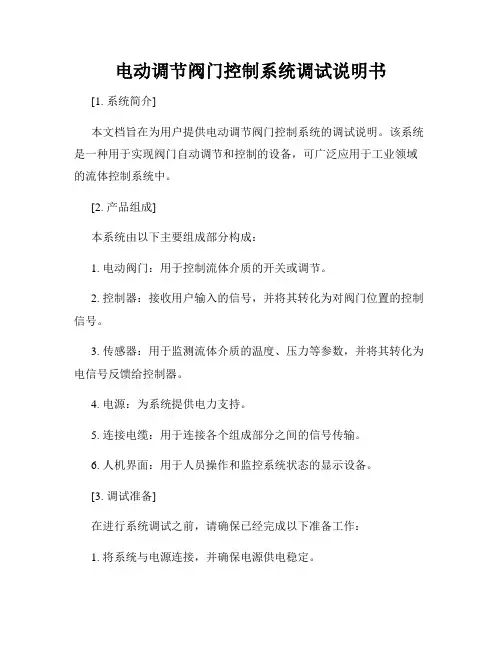

电动调节阀门控制系统调试说明书[1. 系统简介]本文档旨在为用户提供电动调节阀门控制系统的调试说明。

该系统是一种用于实现阀门自动调节和控制的设备，可广泛应用于工业领域的流体控制系统中。

[2. 产品组成]本系统由以下主要组成部分构成：1. 电动阀门：用于控制流体介质的开关或调节。

2. 控制器：接收用户输入的信号，并将其转化为对阀门位置的控制信号。

3. 传感器：用于监测流体介质的温度、压力等参数，并将其转化为电信号反馈给控制器。

4. 电源：为系统提供电力支持。

5. 连接电缆：用于连接各个组成部分之间的信号传输。

6. 人机界面：用于人员操作和监控系统状态的显示设备。

[3. 调试准备]在进行系统调试之前，请确保已经完成以下准备工作：1. 将系统与电源连接，并确保电源供电稳定。

2. 确认所有组成部分已正确安装并连接良好。

3. 验证所有传感器和连接电缆的正确性和可靠性。

4. 确保控制器与人机界面的通信正常。

5. 准备测试流体介质，并确保其性质和流量满足系统要求。

[4. 调试步骤]本节将介绍电动调节阀门控制系统的调试步骤。

请根据实际情况逐步完成以下操作：1. 启动系统：按下系统电源开关，确保所有组成部分都正常启动。

2. 设置参数：通过人机界面设定系统运行参数，例如期望的流体介质温度、压力等。

3. 开启阀门：通过人机界面指令，将阀门打开，观察阀门是否正常运行。

4. 监测反馈：利用传感器监测流体介质的实际温度、压力等参数，并与设定值进行对比。

5. 调整控制器：根据反馈信息，逐步调整控制器参数，使得阀门能够准确达到期望位置。

6. 反复试验：进行一系列的试验操作，例如改变流体介质的温度、压力条件等，验证系统的稳定性和准确性。

7. 记录数据：记录每次试验的参数设置、反馈数据等，便于后续分析和优化。

[5. 注意事项]本节将介绍在调试过程中需要注意的事项，以确保调试顺利进行：1. 安全操作：使用者在操作系统时需注意安全，避免误伤或损坏设备。

电动阀门的电动装置及执行机构安装调试方案摘要：本文旨在介绍电动阀门的电动装置和执行机构的安装、调试方案。

电动阀门在工业自动化控制中起着重要的作用，合理的安装和调试能够确保电动阀门的正常运行和准确控制。

本文主要包括以下几个部分：电动阀门的电动装置和执行机构简介、安装准备工作、安装步骤、调试步骤以及注意事项等。

一、介绍电动阀门的电动装置是指用电能为动力源，通过电动机、减速机和行程控制器等组成的一套装置。

执行机构是电动阀门的组成部分，主要通过电动装置来驱动。

正确安装和调试电动阀门的电动装置和执行机构对于确保电动阀门的正常运行和准确控制非常重要。

二、安装准备工作1.阅读电动阀门的电动装置和执行机构的安装、调试说明书，了解安装流程和要求。

2.准备必要的工具和设备，如扳手、螺丝刀、吊装设备等。

3.确定安装位置，并保证安装位置符合相关安装标准和要求。

三、安装步骤1.将电动装置和执行机构与阀门的连接件进行组装，确保连接牢固可靠。

2.将组装好的电动装置和执行机构与阀门的法兰连接，使用扳手将螺栓拧紧。

3.检查连接处是否漏气、漏油，如有问题及时修复。

4.安装好电动装置和执行机构后，进行配电线材的安装，确保接线正确。

5.连接电源并进行电路的接通测试，确保电动装置和执行机构正常工作。

四、调试步骤1.首先，对电动装置和执行机构进行开关量测试，确保在控制信号下能够正常开闭。

2.进行位置反馈测试，检查是否能够准确反馈阀门的开闭位置。

3.进行手动控制测试，使用调节手柄或控制按钮，观察阀门的开闭情况。

4.进行自动控制测试，将电动装置和执行机构连接到自动控制系统，通过远程控制阀门的开闭。

5.对各个控制方式下的开闭时间、稳定性等进行测试和调整。

五、注意事项1.在安装过程中，需要注意安全操作，避免事故的发生。

2.安装和调试过程中，应严格按照相关说明书和安装标准进行操作。

3.在安装位置选择上，应考虑到操作和维护的便利性。

4.定期对电动装置和执行机构进行维护和保养，确保其正常运行。

电动阀门的安装和调试1、调节阀的安装1.1 安装的基本原则调节阀的安装应遵循国家有关标准，按照设计图纸和设计文件的规定严格执行。

例如，建筑安装工程质量检验评定标准、工业自动化仪表施工及验收规范、电气设备安装工程施工及验收规范等；安装所需的设备、辅助设备及主要材料应符合现行国家标准的有关规定。

1.2 安装前的检验调节阀及附件从出厂到安装前，在运输途中受到运输工具所激发的随机振动和装卸时受到的各种冲击，以及在运输和储存过程中，环境的温度、湿度等变化，这些都可能造成调节阀及附件的性能发生变化。

因此，有必要在安装前进行部分性能的检验。

调节阀安装前的检验主要包括下列内容：外观、静态特性、泄漏量、空载全行程时间、耐压强度、绝缘性能、气密性和密封性等，其中前5项为必检项目。

当然，对检验的场所也有一定的要求。

例如：环境温度要求在10～35℃；空气相对湿度不大于75％；场地有足够的空间，且光线充足或有照明条件；周围不能有剧烈的振源和强磁场干扰；电源、气源符合要求等。

1.3 安装注意事项调节阀的安装，必须确保安全性，确保使用性能，易于操作和维护，节约安装费用。

下面就针对这四点谈一谈安装时需要注意的具体问题。

1.3.1 确保安全性1）防止泄漏安装过程不允许调节阀产生泄漏。

在使用过程中，如果在填料涵、法兰垫片等部位形成缝隙或微孔就可能产生泄漏。

如果流体介质的操作条件苛刻，比如高温、高压、流体有腐蚀性，那么损坏将加剧，泄漏的危险性就更大。

防止泄漏的方法很多，在安装过程中，填料的选择、密封方法的选择、选用密封性能好的调节阀等，都是必须考虑的因素。

2）安装放泄阀任何一个管路设计和安装，在切断时都不可避免地积有高压流体，如果积聚流体的潜在能量很大，应在调节阀的两侧安装放泄阀，这样，在系统切断之后，调节阀中残留的高压流体的能量能得到释放，保护人员安全，有利于调节阀的维修，也可以考虑选用能限制流量的放泄阀。

3）安全的管线在安装调节阀前，全部安装管件和管线都要吹扫干净，因为管线中的砂粒、水垢、铁屑等会损坏调节阀内表面，尤其是要求严格的密封面。

电动阀门控制系统调试说明书1.系统概述电动阀门控制系统是一种用于控制阀门开关的自动化设备。

本系统采用电动执行器与阀门相连，通过控制电动执行器的运行来实现阀门的开关控制。

本说明书将详细介绍系统的调试步骤与注意事项。

2.调试步骤2.1 系统参数设置在进行调试之前，首先需要设置系统参数。

包括电动执行器的动作速度、动作力矩以及开关程度等参数。

根据实际需求，合理设置这些参数能够保证阀门的准确控制。

参数设置的具体方法可以参考附带的使用手册。

2.2 电源连接与电气设备检查将电动阀门控制系统与电源连接，并确保电源电压符合设备要求。

注意检查电气设备的接线是否正确，避免短路等安全问题的发生。

2.3 信号源配置调试之前需要配置一个信号源，用于发送控制信号。

根据系统的通信协议，设置好信号源的参数，包括通信协议、通信地址等。

确保信号源与控制系统能够正常通信。

2.4 执行器定位执行器定位是调试的重要步骤之一。

通过控制信号发送到执行器，使执行器达到预定的位置。

调试人员可以通过观察执行器的位置反馈信号，来判断执行器的准确性。

2.5 动作测试在执行器定位之后，进行动作测试。

通过发送开闭指令，控制执行器的运行，观察阀门的开闭情况。

根据实际情况，调整参数以达到准确的阀门控制。

2.6 故障检测与排除如果在调试的过程中发现故障，应立即停止调试并进行故障检测与排除。

常见的故障包括执行器无法运行、阀门卡死等。

根据故障现象，进行逐步排除，确保系统正常运行。

3.注意事项3.1 安全注意在进行电动阀门控制系统的调试过程中，需注意电源的安全使用。

避免电源电压过高导致设备损坏或人身伤害的发生。

同时，注意阀门安装的稳固性，避免阀门脱落或松动造成安全隐患。

3.2 参数设置合理设置系统参数对于阀门的准确控制至关重要。

调试时应根据实际情况进行调整，并进行多次测试以验证参数的准确性。

3.3 故障处理在调试过程中，如果发生故障应及时停止操作，并进行故障检测与排除。

电动阀调试报告怎么写全文共四篇示例，供读者参考第一篇示例：电动阀调试报告一、报告目的及背景电动阀是现代工业生产中常见的一种执行机构，通过控制电动阀的开度来实现对流体介质的控制。

电动阀在各种工业领域中均有广泛应用，其调试工作是保证设备正常运行的重要环节。

本报告旨在总结电动阀调试过程中的经验与教训，提高电动阀调试的效率和准确性。

二、调试准备工作1. 确认电动阀型号和规格，了解电动阀的特性和工作原理。

2. 检查电源和线路是否正常，确保供电正常且电缆连接正确无误。

3. 校验传感器的连接是否正确，确认信号传输无误。

4. 检查阀门是否安装正确，并确保阀门的运行方向正确。

5. 检查电动阀的电子控制系统是否正常，包括控制面板、控制器等设备。

三、调试步骤与方法1. 手动操作验证：在进行电动阀的电动调试之前，首先可以通过手动操作来验证阀门的开闭动作是否正常。

通过手动操作可以检查阀门和执行机构的运行情况，确认无异常后再进行电动调试。

2. 电动调试：电动调试可以通过控制面板或控制器来实现。

首先设置目标开度值，然后通过控制器或面板来调整电动阀的开度，观察阀门的开闭变化，并确保与设定值一致。

3. 校准传感器：在电动调试的过程中，需要校准传感器来确保传感器的准确性。

可以通过仪器设备来校准传感器的准确性，然后再进行后续的调试工作。

4. 系统联动调试：在调试完单个电动阀之后，还需要进行系统联动调试，即多个电动阀之间的协同工作。

通过系统联动调试可以验证整个电动阀系统的正常运行情况。

四、调试结果分析在完成电动阀的调试工作后，需要对调试结果进行分析和总结，以便及时发现问题并解决。

对于调试过程中出现的异常情况，可以通过调试报告来记录，以便后续查找原因并改进。

需要对电动阀的运行情况进行监测和评估，确保电动阀在正常范围内工作。

五、调试总结和建议通过电动阀调试的过程，可以发现电动阀运行中存在的问题，并及时解决。

在调试过程中，需要严格按照操作规程来进行，确保安全性和准确性。

电动阀调试报告怎么写
撰写电动阀调试报告时，需要包括以下内容：
1. 报告的标题和日期，报告的标题应明确反映调试内容，日期则是报告编写的日期，以便追溯和参考。

2. 调试概况，简要介绍调试的目的、范围和背景，包括调试的时间、地点、调试人员等基本信息。

3. 设备信息，列出被调试的电动阀的基本信息，包括型号、规格、生产厂家等，确保报告的对象清晰明了。

4. 调试过程，详细描述电动阀的调试过程，包括调试前的准备工作、调试中遇到的问题和解决方法、调试过程中的关键步骤和操作，以及调试所采用的参数和设定。

5. 测试数据，记录和整理调试过程中获取的各项数据，如电动阀的开启、关闭时间、电流、电压等参数，以及在不同工况下的性能表现。

6. 故障与处理，如果在调试过程中发现了电动阀的故障或问题，应详细描述故障现象、可能的原因，并提出解决方案和处理建议。

7. 结论与建议，根据调试结果，对电动阀的性能进行评价和总结，提出调试后的建议和改进意见，以便进一步优化设备的运行效果。

8. 附录，如有必要，可在报告的附录部分附上调试所使用的标准、图纸、相关数据表格等资料，以便读者进一步了解和核实。

在撰写电动阀调试报告时，需要清晰、准确地表达调试过程和
结果，避免遗漏重要信息，确保报告的完整性和可读性。
