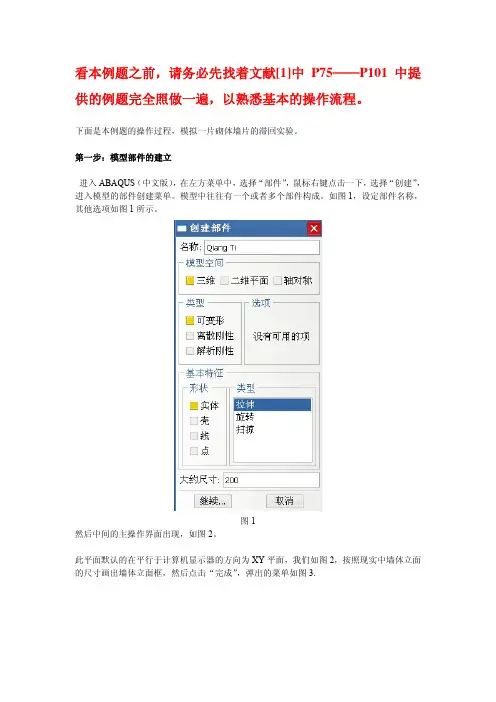

看本例题之前，请务必先找着文献[1]中P75——P101中提供的例题完全照做一遍，以熟悉基本的操作流程。
下面是本例题的操作过程，模拟一片砌体墙片的滞回实验。
第一步：模型部件的建立进入ABAQUS（中文版），在左方菜单中，选择“部件”，鼠标右键点击一下，选择“创建”，进入模型的部件创建菜单。
模型中往往有一个或者多个部件构成。
如图1，设定部件名称，其他选项如图1所示。
图1然后中间的主操作界面出现，如图2。
此平面默认的在平行于计算机显示器的方向为XY平面，我们如图2，按照现实中墙体立面的尺寸画出墙体立面框，然后点击“完成”，弹出的菜单如图3.图2图3此处的“深度”一项就是设定墙体部件的厚度，输入0.24（墙体厚度0.24m），点击确定。
于是得到了墙体部件的基本视图如图4所示。
同理，依样设定加载梁的尺寸，得到加载梁部件。
这样，第一步部件尺寸设定就完成了。
图4第二步：部件使用材料的设定加载梁使用c50混凝土，砌体使用与实验相对应的材料参数。
由于模拟是针对砌体，所以不考虑加载梁的塑性，因此加载梁只设定密度和弹性。
而砌体则以混凝土塑性损伤本构模型来模拟，要设定密度、弹性、混凝土损伤塑性。
以上内容中混凝土材料参数的设定参见资料[2]，砌体材料参数的设定参见资料[3]。
第三步：将材料属性赋予模型设定了材料参数后，还要对将材料参数“赋予”模型。
其操作菜单如图5图5首先建立两个界面SECTION-1和SECTION-2如图5左边红框所示，将两种材料（C50混凝土与砌体材料）“注入”SECTION-1和SECTION-2中，然后点击右边红框中的图标，选择截面所要“赋予”的对象，即可完成材料参数赋予模型的操作。
第四步：安装配件在第一步谁定好了部件后，实际上部件就像积木玩具的各个零件一样还是零散分开的，这时候，就要使用装配件功能如图6所示。
图6用得较多的是红框中两个移动功能，非常简单，就是通过在空间坐标系中将部件平移到正确的位置即可。
Abaqus 使用问答Q:abaqus的图形如何copy?A:file>print>file格式为png，可以用Acdsee打开。
Q:用Abaqus能否计算[Dep]不对称的问题?A:可以，并且在step里面的edit step对话框other里面的matrix solver有个选项。
Q: 弹塑性矩阵【D】与ddsdde有何联系?A: stress=D*stran；d(stress)=ddsdde*d(stran)。
Q:在abaqus中，如果采用umat,利用自己的本构，如何让abaqus明白这种材料的弹塑性应变，也就是说，如何让程序返回弹性应变与塑性应变，好在output中输出，我曾想用最笨地方法，在uvarm中定义输出，利用getvrm获取材料点的值，但无法获取增量应力，材料常数等，研究了帮助中的例子，umatmst3.inp,umatmst3.for,他采用mises J2 流动理论，我在output history 显示他已进入塑性状态，但他的PE仍然为0！！?A: 用uvar( )勉强成功 。
Q: 本人在用umat作本构模型时，*static,1,500,0.000001,0.1 此时要求的增量步很多，即每次增量要很小，*static1,500 时，在弹性向塑性过度时，出现错误，增量过大，出现尖点.?A: YOU CAN TRY AS FOLLOWS:*STEP,EXTRAPOLATION=NO,INC=2000000*STATIC0.001,500.0,0.00001,0.1。
Q: 模型中存在两个物体的接触，计算过程中报错，怎么回事?A: 接触问题不收敛有两个方面不妨试试：一、在*CONTACT PAIR 里调试ADJUST参数；二、调一些模型参数，比如FRICTION等。
。
Q: 在边界条件和加载时，总是有initial这个步，然后是我们自己定义的加载步，请问这个initial步,主要作用是什么？能不能去掉？A: 不能去掉,所有的分析都有,是默认的步。
abaqus cae解析实例Abaqus CAE（Computer-Aided Engineering）是一个强大的有限元分析（FEA）软件，用于模拟复杂结构的力学行为。
以下是一个简单的Abaqus CAE分析实例，以演示如何使用该软件进行有限元分析。
假设我们要分析一个简单的悬臂梁在受到集中载荷作用下的弯曲行为。
1. 启动Abaqus CAE：打开Abaqus CAE软件，创建一个新的模型。
2. 创建几何体：在几何模块中，创建一个悬臂梁的几何体。
可以使用线、面、体等基本元素来构建。
3. 划分网格：在网格模块中，将悬臂梁划分为有限个小的元素，这些元素被称为“网格”或“有限元”。
可以选择不同的元素类型和大小来模拟悬臂梁的不同部分。
4. 应用材料属性：在材料模块中，为悬臂梁指定材料属性，如弹性模量、泊松比和密度等。
5. 定义载荷和边界条件：在载荷和边界条件模块中，定义悬臂梁受到的集中载荷以及支座的边界条件。
在这个例子中，可以在悬臂梁的末端施加一个集中力。
6. 选择分析类型：在分析类型模块中，选择静态分析类型。
因为我们要模拟的是恒定载荷下的弯曲行为，所以选择静态分析是合适的。
7. 运行分析：完成以上步骤后，运行分析。
Abaqus CAE将自动求解有限元方程，并输出结果。
8. 后处理：在后处理模块中，查看分析结果。
可以查看应力、应变、位移等结果云图和数据。
9. 优化设计：根据分析结果，优化悬臂梁的设计，例如改变梁的截面形状或材料属性等。
以上是一个简单的Abaqus CAE分析实例，通过这个实例可以了解如何使用该软件进行有限元分析。
当然，实际的分析可能会更加复杂，需要更多的步骤和考虑因素。
建议参考Abaqus CAE的官方文档和教程以获得更详细的信息和指导。
ABAQUS初学者使用算例ABAQUS/CAE实例教程我们将通过ABAQUS/CAE完成上图的建模及分析过程。
首先我们创建几何体一、创建基本特征：1、首先运行ABAQUS/CAE，在出现的对话框内选择Create Model Database。
2、从Module列表中选择Part，进入Part模块3、选择Part→Create来创建一个新的部件。
在提示区域会出现这样一个信息。
4、CAE弹出一个如右图的对话框。
将这个部件命名为Hinge-hole，确认Modeling Space、Type和Base Feature的选项如右图。
5、输入200作为Approximate size的值。
点击Continue。
ABAQUS/CAE初始化草图，并显示格子。
６、在工具栏选择Create Lines: Rectangle(4 Lines)，在提示栏出现如下的提示后，输入（20,20）和（-20,-20），然后点击３键鼠标的中键（或滚珠）。
７、在提示框点击OK按钮。
CAE弹出Edit Basic Extrusion对话框。
８、输入40作为Depth的数值，点击OK按钮。
二、在基本特征上加个轮缘１、在主菜单上选择Shape→Solid→Extrude。
２、选择六面体的前表面，点击左键。
３、选择如下图所示的边，点击左键。
４、如右上图那样利用图标创建三条线段。
５、在工具栏中选择Create Arc: Center and 2 Endpoints６、移动鼠标到(40,0.0)，圆心，点击左键，然后将鼠标移到(40,20)再次点击鼠标左键，从已画好区域的外面将鼠标移到(40,20)，这时你可以看到在这两个点之间出现一个半圆，点击左键完成这个半圆。
７、在工具栏选择Create Circle: Center and Perimeter８、将鼠标移动到(40,0.0)点击左键，然后将鼠标移动到(50,0.0)点击左键。
９、从主菜单选择Add→Dimension→Radial，为刚完成的圆标注尺寸。

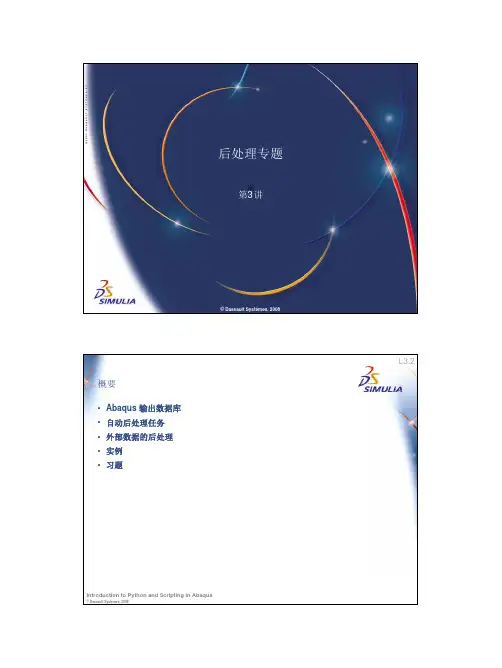

©Dassault Systèmes, 2008后处理专题第3讲※Introduction to Python and Scripting in AbaqusL3.2©Dassault Systèmes, 2008概要•Abaqus 输出数据库•自动后处理任务•外部数据的后处理•实例•习题Abaqus输出数据库©Dassault Systèmes, 2008L3.4 Abaqus输出数据库•输出数据库对象模型中的一部分: 模型数据和结果数据场数据历史数据Introduction to Python and Scripting in Abaqus©Dassault Systèmes, 2008Abaqus输出数据库•打开输出数据库from odbAccess import *odb = session.openOdb(r'd:\smith\data\axle.odb')•分析步对象•Abaqus分析包含一个或多个分析步•每个分析步对应一个分析类型•访问分析步crushStep = odb.steps['Crush']•框架对象(Frame object)•每个分析步包含一系列框架，框架将每个增量步的结果输出到数据库中。
•在频率提取分析和特征值屈曲分析中，每个特征模态都单独保存为一个框架。
Introduction to Python and Scripting in Abaqus©Dassault Systèmes, 2008L3.6 Abaqus输出数据库•访问crushStep分析步的最后一个框架crushFrame = crushStep.frames[-1]•场变量输出对象•场变量输出对象包含一系列场变量值（例如，所有单元每个积分点的应力张量）•每个场变量值包含许多信息，例如：elementLabel, nodeLabel, position, face,integrationPoint, sectionPoint, type, data, magnitude,mises, tresca, press, inv3, maxPrincipal, midPrincipal,etc.Introduction to Python and Scripting in Abaqus©Dassault Systèmes, 2008Introduction to Python and Scripting in Abaqus©Dassault Systèmes, 2008•场变量输出（应力）stress = crushFrame.fieldOutputs['S']•输出应力结果stress = odb.steps['Crush'].frames[-1].fieldOutputs['S']•将输出数据库文件中Crush 分析步最后一个框架的场变量S 赋予变量stress 。
操作Abaqus之外创建的模型第三讲L1.2概述•Abaqus 输入文件的细节•导入孤立网格•例子•练习Introduction to Abaqus/CAEAbaqus输入文件的细节L1.4 Abaqus输入文件的细节•Abaqus输入文件•连接Abaqus/CAE和分析产品Abaqus/Standard和Abaqus/Explicit的方法。
•作业提交之后，生成输入文件。
该文件被批处理求解器读入。
•连接Abaqus/CAE和其它第三方建模程序包的方法。
•通过输入文件可以导入部分或全部Abaqus/CAE模型。
•允许方便的使用文件模型。
•如果需要，可以进行修改：编辑几何体（有限的）；重新定义载荷、接触、输出等等。
（同本身模型一样）•可以创建并提交工作步，并交互式监控求解过程。
（同本地模型一样）Introduction to Abaqus/CAEL1.5Introduction to Abaqus/CAEAbaqus 输入文件的细节•选项块•所有的数据在选项块中定义。
选项块描述了问题定义的具体方面，比如单元定义等等。
所有的选项块组合在一起构建了整个模型。
Node optionblock Property reference option blockMaterial optionblockElement optionblockBoundary conditionsoption blockContact optionblockInitial conditions option blockAnalysis procedureoption blockLoading option blockOutput request option block模型数据历史数据L1.6Introduction to Abaqus/CAEAbaqus 输入文件的细节•关键字行•以单个*星号开头，直接跟着选项名称。
•可以包含可选的和必需的参数的组合和参数值，它们之间以逗号分隔。
南京工业大学基于ABAQUS有限元线性静力分析实例学生姓名：邓坤军学号：612080706048学院：机械与动力工程学院专业：化工过程机械题目：有限元线性静力分析实例指导教师：周昌玉教授评阅教师：周昌玉教授2012年6月有限元大作业（ABAQUS ）1、问题的描述如图所示的支架，一端牢固地焊接在一个大型结构上，支架的圆孔中穿过一个相对较软的杆件，圆孔和杆件用螺纹连接。
材料的弹性模量MPa E 210000=，泊松比3.0=μ,。
支架有以下两种工况，如图所示。
1）杆件的一端受到Y 轴负方向的集中力kN F 2=，其大小随时间变化。
2）除了上述载荷之外，支架的自由端还在局部区域上受到均布的剪力MPa P s 36=。
要求确定这两种工况下支架挠度随时间变化的情况，以及内圆角处的最大主应力。
根据分析结果来改进设计，以减少应力集中。
力与时间之间的增量关系2、分析问题 2.1 创建二维平面1）导入CAD 平面图启动ABQUES/CAE ，在出现的start session 对话框中选择create Model Database 。
在导入的CAD 图如图所示：3.1创建部件1）通过延伸来创建部件2）使用已有的平面来生存部件，得到的三维图如下图所示：3）倒圆角后的图形为：4）切割圆孔后的图形为：4.1创建材料和界面属性1）创建材料在数据表中设置杨氏模量为210000，泊松比为0.3，点击ok。
2）创建界面属性，保持默认参数不变3）给部件赋予截面属性点击左侧工具中的（Assign Section），再次点击支架部件，在视图中中点击鼠标中建，然后点击OK。
部件变为绿色，表示已经赋予了截面属性。
如图所示：5.1 定义装备件在module列表中选择Assembly功能模块。
点击工具中的（Instance Part），接受默认参数，即类型为非独立实体，点击OK。
结果如下图所示：6.1划分网格1）进入Mesh功能模块在Module列表中选择Mesh功能模块，即对部件Bracket划分网格，而不是对整个装备件划分网格。
