18 坡屋面梁平法配筋图

超详细梁钢筋平法识图建筑构造施工图平面整体设计方法（简称平法）表达形式，概括来讲，是把构造构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的构造平面布置图上，再与标准构造详图相配合，即构成一套新型完整的构造设计。

被国家科委列为《“九五”国家级科技成果重点推广计划》项目（项目编号：97070209A）建设部列为一九九六年科技成果重点推广项目(项目编号：96008)。

《混凝土构造施工图平面整体表示方法制图规则和构造详图》梁钢筋的标注方法梁平法图中表示的是什么意思？●梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。

梁钢筋的标注方法●集中标注：1、梁编号、梁截面尺寸2、箍筋：钢筋级别、直径、加密区及非加密区、肢数3、梁上下通长筋和架立筋，4、梁侧面纵筋：构造腰筋及抗扭腰筋5、梁顶面标高高差（该项为选注）梁钢筋的标注方法梁钢筋的标注方法原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

原位标注：1、梁支座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注方法集中标注——梁编号梁截面尺寸，该项为必注值。

当为等截面梁时，用b×h表示；当为竖向加腋梁时，用b×h GYC1×C2 表示，其中C1 为腋长，C2 为腋高；当为水平加腋梁时，用b×h PYC1×C2 表示，其中C1 为腋长，C2 为腋宽，加腋部分应在平面中绘制；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数，该项为必注值。

梁平法施工图钢筋表示法一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距 100，非加密区间距 200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距 100，非加密区间距 200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为 200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距 100，四肢箍，非加密区间距 150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为 4Φ25, 下部钢筋为 4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为 3Φ25, 下部钢筋为 5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示 2Φ22 为通长， 4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为 4Φ25，下排为 2Φ25。

⑷ 2Φ22+ 2 Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋， 4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋 4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为 2Φ25，不伸入支座，下排筋 4Φ25，全部伸入支座。

⑷ 2Φ25 + 3 Φ22（-3）/ 5 Φ25 表示有两排筋，上排筋为 5 根。

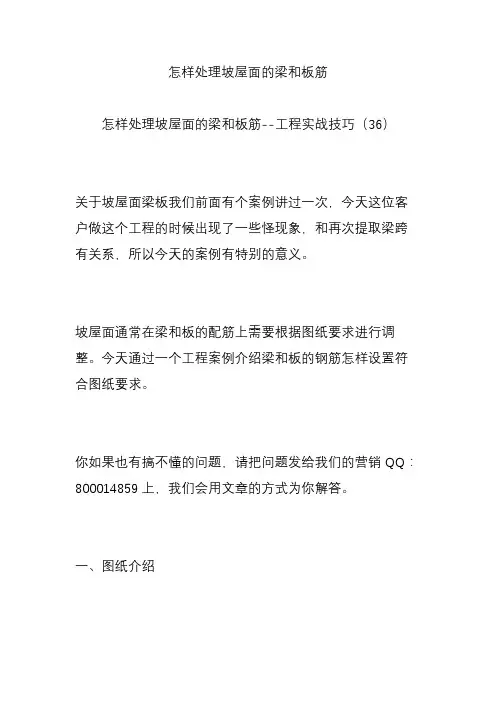

怎样处理坡屋面的梁和板筋怎样处理坡屋面的梁和板筋--工程实战技巧（36）关于坡屋面梁板我们前面有个案例讲过一次，今天这位客户做这个工程的时候出现了一些怪现象，和再次提取梁跨有关系，所以今天的案例有特别的意义。

坡屋面通常在梁和板的配筋上需要根据图纸要求进行调整。

今天通过一个工程案例介绍梁和板的钢筋怎样设置符合图纸要求。

你如果也有搞不懂的问题，请把问题发给我们的营销QQ：800014859上，我们会用文章的方式为你解答。

一、图纸介绍坡屋面梁配筋图，如图1所示。

图1从图1可以看出，四周为WKL-1，中间为WKL-2。

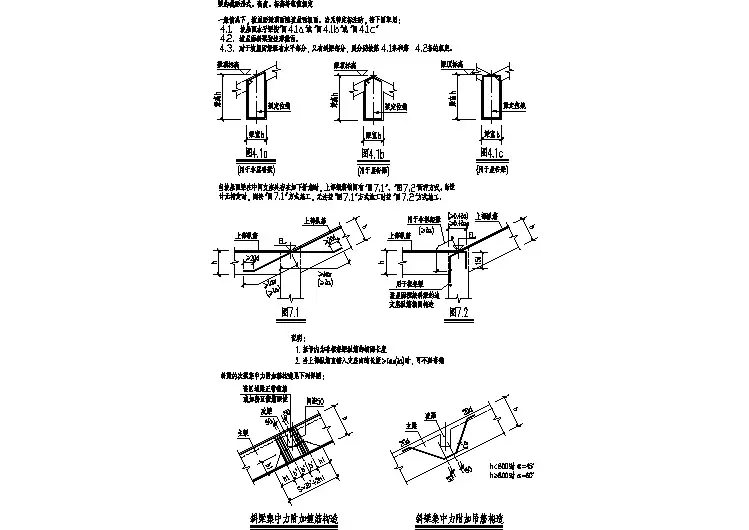

梁的屋顶大样如图2所示。

图2坡屋面板配筋图，如图3所示。

图3斜板锚入梁内的钢筋如图4所示。

图4二、软件处理（一）软件处理屋面框架梁1、屋面框架梁的定义根据图1我们来定义WKL-1和WKL-2，WKL-1属性定义如图5所示。

图5从图1可以看出，WKL-1有侧面抗扭纵筋，所以有拉筋，拉筋直径遵循图5给的条件。

WKL-2因没有侧面纵筋，不考虑拉筋的问题，定义好的WKL-2如图6所示。

图62、画WKL-1和WKL-2根据图1梁配筋图画出的梁，如图7所示。

图73、对WKL-1进行原位标注及重提梁跨接下来需要对初步画好的梁进行原位标注，点选WKL-1，单击“原位标注”，根据图1梁的配筋图可知需要在左、右支座处填写4C18的支座负筋，如图8所示。

图8对WKL-1其余的梁进行“重新提取梁跨”，操作步骤如图9所示。

图9重提梁跨后，其余的WKL-1的原位标注会自动过来，所有WKL-1提取梁跨后如图10所示。

图104、对WKL-2进行原位标注选中一根WKL-2，单击原位标注，弹出如图11所示的对话框。

图11从图2详图我们可以看出，梁交汇处有加筋，因此我们在这个对话框中找到次梁加筋，填写10C8的钢筋信息，如图12所示。

图12另一根WKL-2用同样的方法进行原位标注。

这里大家要注意，另一根WKL-2若用重提梁跨的方式，需要重新填写次梁加筋。
