图纸梁平法施工图的看图要点

梁平法施工图识图一、梁平面施工图的表示方法（一）平面注写方式平面注写方式是在梁平面布置图上，分别在不同编号的梁中各选一根梁，通过在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图，如图1-4-1 所示。

图1-4-1 平面注写方式示例（二）截面注写方式截面注写方式是在梁平面布置图上，分别在不同编号的梁中各选一根梁，用剖切符号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。

将图1-4-1 中的KL2 用截面注写方式表示，如图1-4-2 所示。

图1-4-2 截面注写方式示例（单位：mm）二、梁平面施工图的注写方式（一）集中标注梁平法施工图箍筋配筋图的识读，详见表1-4-1。

表1-4-1 梁平法施工图箍筋配筋图的识读梁上下贯通筋和架立筋配筋图的识读，详见表1-4-2。

表1-4-2 梁上下贯通筋和架立筋配筋图的识读梁侧面纵筋配筋图的识读，详见表1-4-3。

表1-4-3 梁侧面纵筋配筋图的识读（二）原位标注1. 梁支座上部纵筋表示方法（1）当上部纵筋为一排时，用图1-4-3 所示的方式表示。

图1-4-3 端支座原位标注示例（单位：mm）（2）当梁中间支座两边的上部纵筋不同时，须在支座两边分别进行标注，如图1-4-4 所示。

图1-4-4 梁中间支座两边的上部纵筋不同时标注示例（单位：mm）（3）当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注，如图1-4-5 所示；大小跨梁的注写如图1-4-6 所示。

图1-4-5 梁中间支座两边的上部纵筋相同时标注示例（单位：mm）图1-4-6 大小跨梁的注写示意（单位：mm）梁支座上部纵筋配筋图的识读，详见表1-4-4。

表1-4-4 梁支座上部纵筋配筋图的识读2. 梁下部纵筋的表示方法当梁下部纵筋为一排时，用如图1-4-7 所示的方式表示。

图1-4-7 梁下部钢筋原位标注示例（单位：mm）梁平法下部纵筋配筋图的识读，详见表1-4-5。

表1-4-5 梁下部纵筋配筋图的识读续表梁平法施工图截面注写方式，如图1-4-8 所示。

梁平法施工图识读前言在工程建设中，施工图是必不可少的一部分。

而对于一些初学者和不了解施工图的人来说，可能会有些看不懂。

本文将会介绍梁平法施工图的识读方法。

什么是梁平法施工图在了解如何识读梁平法施工图之前，我们先来了解一下梁平法施工图是什么。

梁平法施工图属于传统施工图的一种，是广泛应用于大型建筑、桥梁工程中的一种施工图。

梁平法施工图以平面图形为主要依据，通过图中的表格、图示、文字等内容，规定了构件的尺寸、构造，以及施工时的注意事项。

如何识读梁平法施工图下面是一些识读梁平法施工图的基本步骤，供大家参考：第一步：理解图中的符号•梁和柱的符号：梁的符号为两个竖线（||）和之间的水平线段；柱的符号为一个符号（|）和上部的水平线段；•钢筋的符号：表示钢筋位置、尺寸和数量；•法兰板和挡车板的符号：表示板件的形状、尺寸和数量；•抗弯承载（箭头）：表示施工时需要保持方向和位置的箭头。

第二步：理解图示的含义梁平法施工图中的图示是非常重要的组成部分，它能够为我们提供直观的建设场景，包括建筑的尺寸和位置。

在理解图示的含义时，我们需要注意以下几点：•图示的位置和尺寸：通常在图中以粗线或尺寸表示；•图示的数量：表明同一构件的数量；•图示的形状：表明构件截面或外形。

第三步：理解表格的含义梁平法施工图中的表格通常是构造信息的主要来源，它能够为我们提供构造、板件及钢筋的尺寸、数量和位置等信息。

在理解表格的含义时，我们需要注意以下几点：•各列名称：表述所需要的信息；•行标：用于识别每一个构件；•字符：用于表述各种特殊的要求；•数值：表示尺寸、数量。

第四步：了解施工顺序和方向在理解施工顺序和方向时，我们需要注意下列几点：•施工顺序：从整体到局部，从基础到顶楼；•施工方向：从下向上、从内到外或从左向右。

结语以上内容是本文对梁平法施工图的识读进行的介绍。

可以通过理解图中的符号、图示、表格和施工顺序和方向等内容，更好地临摹施工图并获得构造信息。

超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。

陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。

《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。

当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。

梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。

当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。

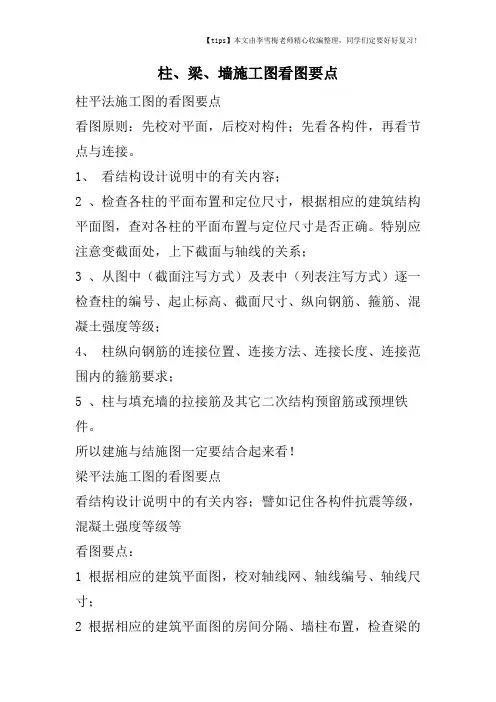

柱、梁、墙施工图看图要点柱平法施工图的看图要点看图原则：先校对平面，后校对构件；先看各构件，再看节点与连接。

1、看结构设计说明中的有关内容；2 、检查各柱的平面布置和定位尺寸，根据相应的建筑结构平面图，查对各柱的平面布置与定位尺寸是否正确。

特别应注意变截面处，上下截面与轴线的关系；3 、从图中（截面注写方式）及表中（列表注写方式）逐一检查柱的编号、起止标高、截面尺寸、纵向钢筋、箍筋、混凝土强度等级；4、柱纵向钢筋的连接位置、连接方法、连接长度、连接范围内的箍筋要求；5 、柱与填充墙的拉接筋及其它二次结构预留筋或预埋铁件。

所以建施与结施图一定要结合起来看！梁平法施工图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等看图要点：1 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；2 根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。

3 仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。

首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密而且间距不是100，而是5d纵向钢筋连接区域的箍筋加密，与抗震非抗震无关4 若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。

5检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾。

检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；前2天，就有位群友，问到集中标注的梁上部通长钢筋4园xx，原位标注的跨中上部钢筋7根园xx，这就是问题，就得记下来，问问清楚6 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；前2天，就有位群友，问到集中标注的梁上部通长钢筋4园xx，原位标注的跨中上部钢筋7根园xx，这就是问题，就得记下来，问问清楚往往某些图纸出现一些梁什么也没有标注8 检查楼梯间平台梁、平台板是否没有支座这是很普遍的设计通病楼梯间平台梁、平台板没有支座，是很普遍的设计通病因为楼梯梁、平台板一般搁置在后砌填充墙上在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生9 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等10 非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾非矩形截面梁，如果没有剖面图，就得盯着设计要非矩形截面梁，如果没有剖面图，就得盯着设计要剖面详图因为非矩形截面梁平法写不到家唯有画图，才可以看出那个角角落落有或者没有钢筋这主要是一些装饰线条等非矩形截面类梁构件11 初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸动手画画，看图识图，用图来配合思考12 检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。
