梁平法集中标注的几种情况[修订]
![梁平法集中标注的几种情况[修订]](https://img.taocdn.com/s1/m/21a53f4b3a3567ec102de2bd960590c69fc3d856.png)
梁平法集中标注的几种情况梁平法集中标注的几种情况根据梁的平法标注规则，平法标注包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该数值原位标注，施工和预算时，原位标注优先。
如梁集中标注 2C25上部通长筋，梁中间支座原位标注7C25 4/3，说明有二根直径25的钢筋贯通，中间支座钢筋共6根25（含2根贯通筋），需另外配置2根一排支座负筋和3根二排支座负筋。
这种梁通长筋与支座负筋直径相同的设计较普遍。
其他特殊情况，梁支座负筋与梁通长筋直径不同。
如梁集中标注2C20上部通长筋，梁端支座原位标注5C25 3/2，2根直径20的通长筋不能连续通过支座，必须与支座连接后形成由不同直径组合的通长筋，支座钢筋伸入跨内的长度第一排为L0/3，第二排为L0/4，通长筋与第一排支座负筋搭接LlE。
这种设计极不合理，我不建议，因为它虽然通长钢筋用小了，其实反而浪费钢筋。
通长筋每跨都要与支座负筋100%搭接，一根通长筋每跨有2个接头，且这个搭接长度不是架立筋与支座负筋的搭接长度150㎜，而是基本锚固长度乘以搭接修正系数1.6。
如果把通长筋改成2C25，也不会增加钢筋用量，因为钢筋接头数量减少了，不必每跨都搭接。
接头位于梁跨中1/3区域，接头百分率50%甚至可以控制在25%，搭接修正系数也可以减少为1.4或1.2。
其次，这种通长筋与支座负筋设计成不同直径对梁受力也不利，因为在支座附近1/3区域上部出现许多密集的绑扎接头，而这个正是梁负弯矩最大处，其实是不宜设置接头的。
当梁上部既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋，架立筋写在加号后面的括号内。
当全部采用架立筋时，则将其全部写入括号内。
当梁既有通长筋又有架立筋时，通长筋与支座负筋直径相同时，通长筋在梁跨中1/3区域连接，梁通长筋直径与支座负筋直径不同时与支座负筋搭接长度为LlE，架立筋与支座负筋搭接150㎜。
混凝土主体结构施工：框架梁钢筋施工图识读与钢筋计算
梁平法施工图识读丨集中标注
梁编号 截面尺寸
箍筋
KL7（3） 300×700
φ8@100/200(2) 2Φ25 G2φ12
（-0.05）
侧面纵筋
上部通长钢筋
梁顶面相对于楼板面的标高高差
梁平法施工图识读丨集中标注
1 梁编号
梁平法施工图识读丨集中标注
梁平法施工图识读丨集中标注
梁平法施工图识读丨集中标注 大家会表达吗？
箍筋
上部纵筋
拉筋
下部纵筋
构造钢筋 或抗扭钢
筋
梁平法施工图识读丨集中标注
作业训练
描述下图平法施工图中的“集中标注”中所框出标注。
如：N6Φ22，表示梁的两个侧面共配置6Φ22的 受扭纵向钢筋，每侧各配置3Φ22。
梁平法施工图识读丨集中标注
当梁腹板高度hw≥450 mm时，需配 置纵向构造钢筋，所注规格与根数应符 合规范规定。此项注写值以大写字母G 开头，注写设置在梁两个侧面的总配筋 值，且对称配置。
如：G4Φ12，表示梁的两个侧面共配置4Φ12的 纵向构造钢筋，每侧各2Φ12。

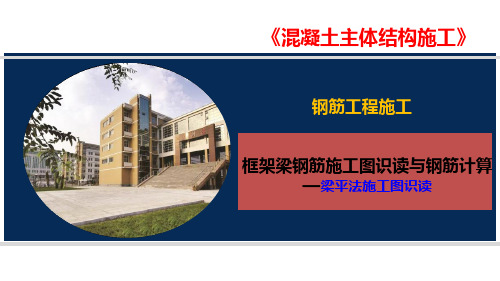

《混凝土主体结构施工》
钢筋工程施工
框架梁钢筋施工图识读与钢筋计算 框架梁平法施工图识读
01 具体教学内容1 02 具体教学内容2
1 集中标注 2 原位标注
框架梁平法施工图识读
梁平法施工图识读丨集中标注
梁平法标注
平面注写包括集中标注和原位标注。
1 集中标注
集中标注表达梁的通用数值，原位标注表达梁的特殊数值； 当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位 标注，施工中，原位标注优先于集中标注。
① 上部只有通长受力筋，没有架立筋，直接 写通长筋的根数、级别和直径，例：2Φ20
梁钢筋(集中标注) 识图
集中标的第一行中的“0”，代表地下室层，“0”属于设计院
的自己的习惯标或该设计院内部规定，遇到高层建筑有多层
地下室时，首先看它的图纸上的图名，进一步判断数字代号 的意义。
第一行中的“2，3”，表示第二层和第三层的顶梁是一样的。
集中标中第二行的习惯标注法
在梁的集中标中第二行，按规则写箍筋。也有的设计图纸，把通 长筋（也叫贯彻筋）写在了第二行。 当梁属于抗震梁时，箍筋的布置才有加密区和非加密区之分。
集中标中第二行的习惯标注法
抗震梁同时有四肢和两脚箍筋标注法
在加密区配置4肢，非加密区配置双肢
集中标中第二行的习惯标注法
抗震梁中在箍筋加密区标注箍筋数量的方法
图中12，在梁的两端（箍筋加密区，各配置12个箍筋，剩下的梁 中间部分（非加密区），按间200mm布置。
集中标中筋计算
框架的构件要素及次梁
框架梁：以框架为支点的梁
次梁：以框架梁为支点的梁
梁钢筋骨架
一、梁钢筋平法识图
传统制图表达方法
梁的平面注写方式：就是在梁平面布置图上，分别在不同编号的梁中各选一 根梁，在其上注写截面尺寸及配筋具体数值的方式来表达梁平面施工图
李P185 6-1-7
梁的平面注写包括：集中标注与原位标注
61002002加密区间距和非加密区间距的分开符集中标中第二行的习惯标注法抗震梁的四肢箍筋标注法当梁的荷载较大时应梁中纵向钢筋多的要求有时要配置4肢箍筋两个箍筋靠支座处梁的斜抗拉裂的力量是由箍筋参与工作所以箍筋强度等级由hpb235级提高到hrb335级集中标中第二行的习惯标注法抗震梁同时有四肢和两脚箍筋标注法在加密区配置4肢非加密区配置双肢集中标中第二行的习惯标注法抗震梁中在箍筋加密区标注箍筋数量的方法图中12在梁的两端箍筋加密区各配置12个箍筋剩下的梁中间部分非加密区按间200mm布置
第五章梁平法施工图识读(2)
5.4
平法梁的识图规则
梁平法施工图有两种注写方式：
采用平面注写方式或截面注写两种方式表达。
1
（1）梁平法施工图平面注写方式
平面注写方式，系在梁平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值的 方式来表达梁平法施工图。
梁平法施工图的平面注写方式如图5-44所示：
A、梁集中标注的内容规定如下：
｝
选注
必注
梁集中标注的内容，有五项必注值及一项选注值(集 中标注可以从梁的任意一跨引出)，规定如下：
6
1）箍筋注写
例 Ф10@100／200(4)，表示箍筋 为工级钢筋，直径Ф10，加密区间 距为100，非加密区间距为200， 均为四肢箍。
7
例 Ф8@100(4)／150(2)，表示箍 筋为工级钢筋，直径Ф8，加密区间 距为100，四肢箍；非加密区间距 为150，两肢箍。
8
例 18Ф12@150(4)／200(2)， 表
示箍筋为工级钢筋，直径Ф12；梁 的两端各有18个四肢箍，间距为 150；梁跨中部分，间距为200，双 肢箍。
9
2）梁上部通长筋或架立筋配置：
注意：通长筋可为相同或
不同直径采用搭接连接、机 械连接或对焊连接的钢筋。
10
例 2B22用于双肢箍； 2B22+(4Ф12)用于六肢箍，其中 2B22为通长筋，4Ф12为架立筋。
20
图5-50
21
3、截面注写与平面注写方式比较 截面注写方式与平面注写方式大 同小异。 梁的代号、各种数字符号的含义 均相同，只是平面注写方式中的集 中注写方式在截面注写方式中用截 面图表示。 截面图的绘制方法同常规方法一 致。不再赘述。
平法梁的识图规则
梁平法施工图有两种注写方式：
采用平面注写方式或截面注写两种方式表达。
1
（1）梁平法施工图平面注写方式
平面注写方式，系在梁平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值的 方式来表达梁平法施工图。
梁平法施工图的平面注写方式如图5-44所示：
A、梁集中标注的内容规定如下：
｝
选注
必注
梁集中标注的内容，有五项必注值及一项选注值(集 中标注可以从梁的任意一跨引出)，规定如下：
6
1）箍筋注写
例 Ф10@100／200(4)，表示箍筋 为工级钢筋，直径Ф10，加密区间 距为100，非加密区间距为200， 均为四肢箍。
7
例 Ф8@100(4)／150(2)，表示箍 筋为工级钢筋，直径Ф8，加密区间 距为100，四肢箍；非加密区间距 为150，两肢箍。
8
例 18Ф12@150(4)／200(2)， 表
示箍筋为工级钢筋，直径Ф12；梁 的两端各有18个四肢箍，间距为 150；梁跨中部分，间距为200，双 肢箍。
9
2）梁上部通长筋或架立筋配置：
注意：通长筋可为相同或
不同直径采用搭接连接、机 械连接或对焊连接的钢筋。
10
例 2B22用于双肢箍； 2B22+(4Ф12)用于六肢箍，其中 2B22为通长筋，4Ф12为架立筋。
20
图5-50
21
3、截面注写与平面注写方式比较 截面注写方式与平面注写方式大 同小异。 梁的代号、各种数字符号的含义 均相同，只是平面注写方式中的集 中注写方式在截面注写方式中用截 面图表示。 截面图的绘制方法同常规方法一 致。不再赘述。
梁平法施工图识读教程
梁平法施工图识读教程梁平法施工图
梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。
1、平面注写方式
2、梁截面注写方式
梁平法
1 平面注写方式
集中标注：表达梁的通用数值
原位标注：表达梁的特殊数值
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
（1）、梁集中标注
梁集中标注的内容，五项必注值：1、梁编号2、梁截面尺寸3、梁箍筋4、梁上部通长筋或架立筋5、梁侧面纵向构造钢筋或受扭钢筋。
选注值：梁顶面标高高差
集中标注
梁编号
原位标注（2）、梁截面尺寸
等截面梁：b×h 加腋梁：b×h Yc1xc2，c1为腋长，c2为腋高有悬挑梁且根部和端部的高度不同：b×h1/h2 H1根部高度，h2端部高度
（3）、梁上部通长筋或架立筋
用“+”讲通长筋和架立筋相联，角部纵筋写在加号前面，架立筋写在加号后面的括号内
梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，可用“；”加注下部纵筋
（4）、梁箍筋
包括钢筋级别、直径、加密区、非加密区、肢数
（5）、梁侧面纵向构造钢筋或受扭钢筋
纵向构造钢筋用“G”打头，接续注写设置在梁的两个侧面的总配筋值，且对称配置。
受扭纵向钢筋用“N”打头，接续注写设置在梁的两个侧面的总配筋值，且对称配置。
受扭纵向钢筋应满足梁侧面纵向构造钢筋的间距要求，且不再重复配置纵向构造钢筋。
（6）、梁顶面标高高差（选注值）
二、梁原位标注
（一）、梁支座上部纵筋，该部位含通长筋在内的所有纵筋1、用“斜线”讲各排纵筋自上而下分开
（二）、梁下部纵筋。
梁平法施工图识读
• （1）附加吊筋构造，如图5-23 所示。 • （2）附加箍筋构造，如图5-24 所示。
上一页
返回
第三节 纯悬挑梁与悬挑梁端配筋 构造
• 一、悬挑梁上部纵筋的配筋构造
• 悬挑梁的上部纵筋是全跨贯通的，所以悬 挑梁上部纵筋是在悬挑端上部跨中以原位 标注的方式进行标注的，悬挑梁上部纵筋 的配筋构造，如图5-25 所示为纯悬挑梁配 筋构造，图5-26所示为悬挑梁端配筋构造。
上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• 三、梁侧面纵向钢筋和拉筋
• 梁侧面纵向构造筋和拉筋，如图5-20 所示。 • 当梁的腹板高度hw≥450 mm 时，在梁的两
个侧面应沿高度配置梁侧构造钢筋，且间 距不宜大于200 mm，并用拉筋拉接。当梁 侧面配有直径不小于构造纵筋的受扭纵筋 时，受扭纵筋可以代替构造钢筋。当梁配 置侧面纵向钢筋时，梁内设置拉筋，拉筋 同时勾住纵筋与箍筋，一般情况下，当梁 宽≤350 mm 时，拉筋直径为6 mm；当梁宽
• （3）当端支座截面尺寸hc≥laE，且≥0.5hc+5d 时，抗震楼层框架梁上部纵向钢筋可以在 端支座进行直锚。如图5-12 所示为端支座 直锚，当不能满足直锚要求时，可以进行 弯锚。
• （4）当梁上部通长筋与非贯通筋（支座负 上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• （5）当梁上部通长筋与非贯通筋（支座负 筋）直径不同时［图5-13（b）］，非贯通 筋（支座负筋）伸出长度为ห้องสมุดไป่ตู้ni/3，搭接长度 为llE。
第五章 钢筋混凝土梁平法施工图识读
1 第一节 梁平法施工图制图规则 2 第二节 抗震框架梁钢筋构造 3 第三节 纯悬挑梁与悬挑梁端配筋构造 43 第四节 非抗震梁 、非框架梁钢筋构造
上一页
返回
第三节 纯悬挑梁与悬挑梁端配筋 构造
• 一、悬挑梁上部纵筋的配筋构造
• 悬挑梁的上部纵筋是全跨贯通的，所以悬 挑梁上部纵筋是在悬挑端上部跨中以原位 标注的方式进行标注的，悬挑梁上部纵筋 的配筋构造，如图5-25 所示为纯悬挑梁配 筋构造，图5-26所示为悬挑梁端配筋构造。
上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• 三、梁侧面纵向钢筋和拉筋
• 梁侧面纵向构造筋和拉筋，如图5-20 所示。 • 当梁的腹板高度hw≥450 mm 时，在梁的两
个侧面应沿高度配置梁侧构造钢筋，且间 距不宜大于200 mm，并用拉筋拉接。当梁 侧面配有直径不小于构造纵筋的受扭纵筋 时，受扭纵筋可以代替构造钢筋。当梁配 置侧面纵向钢筋时，梁内设置拉筋，拉筋 同时勾住纵筋与箍筋，一般情况下，当梁 宽≤350 mm 时，拉筋直径为6 mm；当梁宽
• （3）当端支座截面尺寸hc≥laE，且≥0.5hc+5d 时，抗震楼层框架梁上部纵向钢筋可以在 端支座进行直锚。如图5-12 所示为端支座 直锚，当不能满足直锚要求时，可以进行 弯锚。
• （4）当梁上部通长筋与非贯通筋（支座负 上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• （5）当梁上部通长筋与非贯通筋（支座负 筋）直径不同时［图5-13（b）］，非贯通 筋（支座负筋）伸出长度为ห้องสมุดไป่ตู้ni/3，搭接长度 为llE。
第五章 钢筋混凝土梁平法施工图识读
1 第一节 梁平法施工图制图规则 2 第二节 抗震框架梁钢筋构造 3 第三节 纯悬挑梁与悬挑梁端配筋构造 43 第四节 非抗震梁 、非框架梁钢筋构造
4.1梁平法施工图平面注写方式的识读
编号 4
标注内容
通长筋或架立筋
制图规则解读 既有通长筋又有架立筋：角部通长纵筋+（架立筋）
只有通长筋时：上部通长筋；下部通长筋
1、梁平面注写方式——集中标注
编号 5
标注内容
梁侧构造钢筋 或受扭钢筋
制图规则解读 构造钢筋：G+两侧总配筋值、钢筋级别、直径 受扭钢筋：N+两侧总配筋值、钢筋级别、直径
1、梁平面注写方式——集中标注
1、梁平面注写方式——集中标注
编号
标注内容
制图规则解读
代号：KL—楼层框架梁、WKL—屋面框架梁、XL—悬挑梁、 L—非框架梁、KZL—框支梁、JZL—井字梁
1
梁编号
序号：××加在代号后面，用数字表示梁的顺序编号。
跨数及是否带悬挑：注写在括号内，数字表示跨数（悬挑不计入 跨数），A表示一端悬挑，B表示两端悬挑。
1、梁平面注写方式——集中标注
集中标注表达梁的通用数值，包括五项必注项和一项选注项。
编号
标注内容
示例
1
梁编号
WKL2(3A)
2
梁截面尺寸
3
梁箍筋
4
梁上部通长筋 或架立筋
5
梁侧纵向构造钢筋 或受扭钢筋
6
梁顶面标高高差
（选注）
250×600 8@100/200(2) 3 20；3 22
G2 14
（-0.050）
必注
集中标注
梁编号 截面尺寸
箍筋 通长筋或架立筋 梁侧构造钢筋或受扭钢筋
平面注写方式
优先
原位标注
选注
梁顶面标高
梁支座上部纵筋 梁下部纵筋
附加箍筋或吊筋 梁集中标注不适用的内容
工程造价专业《梁1(平法标注-集中标注)》
第一张：同学们，大家好，今天我们学习梁钢筋的平面注写中的集中标注。
第二张：平面注写方式如下列图所示，梁的平面注写包括集中标注与原位标注。
集中标注表达梁的通用数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，那么将该项数值原位标注，施工中，原位标注优先于集中标注。
第三张：梁的集中标注中一般包含以下内容：1、梁编号、梁截面尺寸2、箍筋：需要说明钢筋级别、直径、加密区及非加密区、肢数3、梁上下通长筋和架立筋，如果未进行标注，那么需参考原位标注4、梁侧面纵筋：构造腰筋及抗扭腰筋5、梁顶面标高高差，该项为选注，如果梁顶标高与层顶标高一致那么不标注第四张：现在我们再来具体看看关于梁的集中标注中的说明。
首先我们来看看梁集中标注——梁编号的标注每一种类型的梁都用代号表示，其后紧跟其序号，后面的括号内表示梁的跨数，如带A表示一端悬挑，带B表示两端悬挑，悬挑不计入跨数。
第五张：集中标注——截面尺寸的标注梁截面尺寸，该项为必注值。
当为等截面梁时，用b×h表示；集中标注——箍筋的标注⏹梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数，该项为必注值。
⏹箍筋加密区与非加密区的不同间距及肢数需用斜线“/〞分隔；⏹当梁箍筋为同一种间距及肢数时，那么不需用斜线；⏹当加密区与非加密区的箍筋肢数相同时，那么将肢数注写一次；箍筋肢数应写在括号内。
⏹例 : Φ10@100/ 2021Φ8@1004 /1502第六张：集中标注——通长筋的标注⏹梁上部通长筋或架立筋配置通长筋可为相同或不同直径采用搭接连接、机械连接或对焊接连接的钢筋，该项为必注值。
⏹当同排纵筋中既有通长筋又有架立筋时，应用加号“〞将通长筋和架立筋相联。
注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。
⏹当全部采用架立筋时，那么将其写入括号内。
⏹例： 2 Φ22 4Φ122 Φ22 4 Φ2021第七张：集中标注——通长筋的标注⏹当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“；〞将上部与下部纵筋的配筋值分隔开来，少数跨不同者，按原位标注处理。
梁平法标注
⑤梁顶高差的标柱规则
梁顶高差是指梁顶与相应的结构层的高度差值，当梁顶 与相应的结构层标高一致时，则不标此项，若梁顶与结
第七页，编辑于星期日：二十三点 四十五分。
构层存在高差时，者将高差值标入括号内。例如（0.05）表示梁顶低于结构层0.05m；若为（0.05）表示梁顶 高于结构层0.05m。
2）梁原位标注法
第三页，编辑于星期日：二十三点 四十五分。
————————————
1）集中标注
KL-1(3)300×650 — 梁编号（跨数）截面宽×高。
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。
2Φ25
—— 通长筋根数、直径。
G2φ12
—— 构造钢筋根数、直径。
（-0.05） —— 梁顶标高与结构层标高的差值，
③附加箍筋和吊筋的标注 当多数附加箍筋和吊筋相同时，可在梁平法施工图上统一注 明，否则直接画在平面图的主梁上，用引出线标注总配筋数（附 加箍筋的肢数注在括号内）
第十一页，编辑于星期日：二十三点 四十五分。
图13.2.11 附加箍筋和吊筋的标注
第十二页，编辑于星期日：二十三点 四十五分。
第五页，编辑于星期日：二十三点 四十五分。
③梁上部通长筋和架立筋的标注规则
在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并 将通长筋写在“+”号前面，架立筋写在“+”号后面并加括号。例 如，当梁配置四肢箍时， 用2φ22+（2φ12）表示，其中2φ22为通 长筋，（2φ12）为架立钢筋。
上部、下部纵筋均为通长筋的表示 若梁上部仅有架立筋无通长钢筋，则全部写入括号内。当梁 的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同， 此时可将标准写在梁的下侧，并用分号“；”隔开。
梁顶高差是指梁顶与相应的结构层的高度差值，当梁顶 与相应的结构层标高一致时，则不标此项，若梁顶与结
第七页，编辑于星期日：二十三点 四十五分。
构层存在高差时，者将高差值标入括号内。例如（0.05）表示梁顶低于结构层0.05m；若为（0.05）表示梁顶 高于结构层0.05m。
2）梁原位标注法
第三页，编辑于星期日：二十三点 四十五分。
————————————
1）集中标注
KL-1(3)300×650 — 梁编号（跨数）截面宽×高。
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。
2Φ25
—— 通长筋根数、直径。
G2φ12
—— 构造钢筋根数、直径。
（-0.05） —— 梁顶标高与结构层标高的差值，
③附加箍筋和吊筋的标注 当多数附加箍筋和吊筋相同时，可在梁平法施工图上统一注 明，否则直接画在平面图的主梁上，用引出线标注总配筋数（附 加箍筋的肢数注在括号内）
第十一页，编辑于星期日：二十三点 四十五分。
图13.2.11 附加箍筋和吊筋的标注
第十二页，编辑于星期日：二十三点 四十五分。
第五页，编辑于星期日：二十三点 四十五分。
③梁上部通长筋和架立筋的标注规则
在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并 将通长筋写在“+”号前面，架立筋写在“+”号后面并加括号。例 如，当梁配置四肢箍时， 用2φ22+（2φ12）表示，其中2φ22为通 长筋，（2φ12）为架立钢筋。
上部、下部纵筋均为通长筋的表示 若梁上部仅有架立筋无通长钢筋，则全部写入括号内。当梁 的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同， 此时可将标准写在梁的下侧，并用分号“；”隔开。
工程识图之平法标注(梁)
平法标注（梁）一、钢筋1、钢筋分类(1)、按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。
A、热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。
表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、按照外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，其中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。
三、标注。
标注分为集中标注和原位标注。
1、梁类型代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标注。
标注分集中标注和原位标注。
当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用。
（1）、集中标注A、标注规则：①、梁代号：详见梁代号表，如：KL等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两端悬挑为B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-（肢数）。
如：Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。
梁上部通长筋为：如果只有通知筋，则表示为：根数+钢筋级别+钢筋直径，如：2Φ25表示2根二级直径是25的通长筋。
如果只有架立筋，则表示为：（根数+钢筋级别+钢筋直径）；如果既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：2 25+（2φ12）；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；梁下部通长筋（受力筋）：同梁上部通长筋；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 下部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；⑧、梁侧面纵向构造钢筋或受扭钢筋：侧向构造钢筋就是腰筋，当梁的有效高度大于450mm时设置，腰筋布置在梁的截面高度中间区域，两边对称布置；受扭钢筋包括抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边均匀布置，当存在扭矩时梁的截面高度中间区域需要布置纵筋，布置抗扭钢筋以后就不再需要布置侧向构造钢筋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引入第二个知识点
二、新课导入
梁钢筋的标注方法
集中标注：
1、梁编号、梁截面尺寸（必注）
2、箍筋：钢筋级别、直径、加密区及非加
密区、肢数（必注）
3、梁上下通长筋和架立筋（必注）
4、梁侧面纵筋：构造腰筋及抗扭腰筋（必注）
5、梁顶面标高高差（选注）
KL-1(3)300×600 — 梁编号（跨数）截面宽×高。
筋，非加密区为直径8mm间距200mm的2肢箍筋，箍筋为HRB335级 钢。
练习2
当加密区与非加密 区的箍筋肢数相同 时，则将肢数注写 一次.
＠100/200（4）表示加密区为直径8mm间距 100mm的4肢箍筋，非加密区为直径8mm间距200mm的4肢箍 筋，箍筋为HRB335级钢。
Φ8
练习3
梁上部通长筋或架立筋配置，该项为必注值。
通长筋指梁上部受力筋沿梁的长度方向不截断
架立筋的作用是和箍筋绑扎在一起形成钢筋骨架。
三、实际操作与拓展
上部通长纵筋
① 上部只有通长受力筋，没有架立 筋，直接写通长筋筋的根数、级别和 直径 例：2Φ 20
练习：
2φ16表示上部2跨通长筋为2根直径16mm 的HRB335钢筋。
2Φ25
G2φ12 （-0.05）
—— 通长筋根数、直径。
—— 构造钢筋根数、直径。 —— 梁顶标高与结构层标高的差值， 负号表示低于结构层标高。 图13.2.9 集中注写的形式
考核：
KL1(3A) 300x650 KL7(2B) 300x700 JZL2(4) 250x500
二、新课导入
上部通长筋 在角部
上部非通长筋
架立筋 在中间
③ 既有通长筋又有架立筋，表达为 通长筋+（架立筋） 例： 2 Φ25+（2φ12）
练习：
2φ20+（2φ12） 2φ20表示上部3跨通长筋为2根直径20mm的 HRB335钢筋，在角部。 （2φ12）表示上部3跨中间位置架立筋2根 直径12mm的HPB300钢筋。
当梁箍筋为同一种 间距及肢数时，则 不需用斜线.
φ 6@200（2）表示箍筋直径为6mm的HPB300钢筋，布置间 距200mm，2肢箍。
练习4
12φ8@100（4）
φ8@200（4）
端部加密区箍 筋12φ8@100（4）
中部非加密区箍 筋φ8@200（4）
考核：
按各小组讨论学习，抽点任意小组内成员汇报 学习情况，表达描述箍筋信息。
若梁上部仅 有架立筋无通长 钢筋，则全部写 入括号内。
架立筋
上部支座非 通长纵筋
架立筋与支 座筋搭接
②仅有架立筋，注写 在括号内 例（2Φ 10）
③ 既有通长筋又有架立筋，表达为 通长筋+（架立筋）
在梁上部既有通长钢筋又有架立筋时，用“+”号相联 标注，并将通长筋写在“+”号前面，架立筋写在“+”号 后面并加括号。 例如， 2 Φ 22+ （ 2 Φ 12 ）表示，其中 2 Φ 22 为通长筋， （2Φ 12）为架立钢筋。
2、箍筋：钢筋级别、直径、加密区及非加
密区、肢数（必注）
3、梁上下通长筋和架立筋（必注）
4、梁侧面纵筋：构造腰筋及抗扭腰筋（必注）
5、梁顶面标高高差（选注）
KL-1(3)300×600 — 梁编号（跨数）截面宽×高。
——————————
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。
《建筑结构1》
——梁平法施工图识读
主讲人：张廷会
梁平法施工图的识读——集中标注
1
一、复习 二、新课导入 三、实际操作与拓展 四、总结
一、复习(知识回顾)
梁平法施工图
集中标注
截面注写 方式
平面注写 方式
原位标注
平法梁的标注
★
原位优先
集中标注
原位标注
梁钢筋的标注方法
集中标注：
1、梁编号、梁截（-0.05）
—— 通长筋根数、直径。
—— 构造钢筋根数、直径。 —— 梁顶标高与结构层标高的差值， 负号表示低于结构层标高。 图13.2.9 集中注写的形式
箍筋的标注规则
梁箍筋，包括钢筋级别、直径、加密区及非
加密区间距及肢数，该项为必注值。
当箍筋分为加密区和非加密区时，用斜线 “/”分隔，肢数写在括号内。 默认箍筋肢数为2肢箍。
梁钢筋的标注方法
集中标注：
1、梁编号、梁截面尺寸（必注）
2、箍筋：钢筋级别、直径、加密区及非加
密区、肢数（必注）
3、梁上下通长筋和架立筋（必注）
4、梁侧面纵筋：构造腰筋及抗扭腰筋（必注）
5、梁顶面标高高差（选注）
KL-1(3)300×600 — 梁编号（跨数）截面宽×高。
——————————
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
Φ 10@100/200(4) Φ 8@100(4)/150(2)
Φ 10@150（2） Φ 8@100/200
知识拓展 箍筋的构造 箍筋的作用是承受梁的剪力、固定纵向受力钢筋、 并和其他钢筋一起形成钢筋骨架。 箍筋常选用直径：6,8,10,12mm。梁的箍筋应有 135度弯钩，弯钩端部直段长度不应小于10d，d为箍 筋直径。距梁边50mm开始布置梁第一根箍筋。
开口式
封闭式
加密区箍筋： Φ6@100mm
100mm
100mm 100mm
加密区箍筋： Φ6@100mm
箍筋
200mm 200mm
非加密区箍筋： Φ6@200mm
三、实际操作与拓展
练习1
箍筋加密区与非加 密区的不同间距及 肢数需用斜线“/” 分隔.
Φ8
＠100（4）/200（2）表示加密区为直径8mm间距100mm的4肢箍
135度弯：1.9d
图集P56
图集P85
箍筋的设置与加密区长度
图集P85
四、总结
作业训练 描述下图平法施工图中的“集中标注”中所框出标注。
参考答案
集中标注的含义为： 1、KL2(2A)框架梁2，共2跨，一端悬挑， 2、300×650截面尺寸宽为300mm，高为650mm， 3、 Ф 8@100/200（2）箍筋为一级钢筋，加密区间距 100mm, 非加密区间距200mm，两肢箍。
——————————
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。
2Φ25
G2φ12 （-0.05）
—— 通长筋根数、直径。
—— 构造钢筋根数、直径。 —— 梁顶标高与结构层标高的差值， 负号表示低于结构层标高。 图13.2.9 集中注写的形式
梁上部通长筋和架立筋的标注规则
