单晶炉参数范文单晶炉是用于单晶生长的设备，通过控制温度、压力和其他参数来实现晶体生长的过程。
在单晶生长过程中，必须精确控制各种参数，以确保最终生长出的晶体具有高度纯净性和良好的结晶质量。
以下是一些常见的单晶炉参数。
1.温度控制：单晶炉中的温度控制非常重要，因为温度直接影响晶体生长的速度和质量。
通常，单晶炉使用电阻加热器或辐射加热器来提供热源，并通过温度传感器和控制系统来实现温度的精确控制。
炉膛中可能有多个温区，以提供不同的温度梯度和温度分布。
2.压力控制：在一些单晶生长过程中，需要控制炉膛中的气压。
压力可以通过控制进气和排气速度来实现。
在一些特殊的单晶生长技术中，例如气相外延（CVD）和分子束外延（MBE），压力控制非常关键，可以影响晶体生长速度、取向和掺杂。
3.气氛控制：单晶炉中的气氛控制非常重要，因为气氛中的杂质和气体成分可以直接影响晶体的纯净性和晶格质量。
通过控制进气和排气速度以及气体流量，可以实现对气氛的精确控制。
在一些特殊的单晶生长技术中，例如液相外延（LPE）和溶液法，需要控制化学溶液的成分和浓度。
4.搅拌控制：在一些单晶生长过程中，需要通过机械搅拌或涡流搅拌来提高晶体生长速度和质量。
搅拌的参数包括搅拌速度、搅拌器形状和位置。
通过调节这些搅拌参数，可以改善晶体生长过程中的传质和传热条件，从而获得更高质量的晶体。
5.结晶体积控制：在单晶生长过程中，需要控制晶体生长的速率和角度，以获得所需的晶体形状和尺寸。
通过调节温度梯度、搅拌速度和其他参数，可以实现对晶体生长速率和角度的控制。
此外，晶体形状和尺寸的控制还可以通过模具和模板等技术来实现。
以上只是一些常见的单晶炉参数，实际上，不同的单晶炉在设计和使用上可能会有很大差异，因为不同的单晶生长技术对参数要求也不同。
因此，在选择和使用单晶炉时，需要根据具体的应用需求和单晶生长技术的特点来确定合适的参数。
．全自动单晶炉操作手册REV. MANUAL_ZJS.Z03（TDR-95A/100A/100B-ZJS适用）2010年06月上虞晶盛机电工程有限公司SHANGYU JING SHENG M&E ENGINEERING CO., LTD目录第一章单晶生长条件 (2)1.1 设备要求 (2)1.2 辅料要求 (3)1.3 安全要求 (4)第二章单晶生长标准流程 (5)2.1 拆炉 (5)2.2 装炉 (6)2.3 开始单晶的生长 (8)2.4 抽真空 (9)2.5 检漏 (11)2.6 压力化 (12)2.7 熔料 (13)2.8 稳定化 (15)2.9 熔接 (16)2.10 引晶 (18)2.11 放肩 (19)2.12 转肩 (20)2.13 等径 (21)2.14 收尾 (22)2.15 停炉 (23)第三章单晶生长辅助流程 (24)3.1 中途取晶 (24)3.2 回熔 (26)3.3 煅烧 (26)3.4 大清 (27)3.5 连接部位检查 (27)第四章相机调整与热场温度校正 (28)4.1 相机调整 (28)4.2 热场温度调整 (32)第五章异常情况处理 (33)5.1 断水 (33)5.2 电极故障 (33)5.3 打火 (33)附录故障速查 (34)第一章单晶生长条件1.1 设备要求1.1.1 运行条件（以下以TDR-85A-ZJS炉为例，其余炉型要求参照说明书）（1）冷却水要求水压：炉子进出水压差要求介于2~3公斤之间，真空泵进出水压差要求1.5公斤以上；炉子进水压力不可超过3.5公斤，炉子上冷却水安全阀设置压力6公斤；水流率：炉子和电源要求供水量不低于250升每分钟，单独电源要求供水量不低于20升每分钟；水温：推荐进水温度18~24oC，最大不超过25oC；水质：弱碱性水，PH值6~9；氯离子含量≤10ppm，碳酸钙含量≤50ppm；以纯净软水为好。
连接方式：进出水管与炉子之间采用软连接，防止震动传递到炉子。
夏津县奥德新能源有限公司直拉单晶炉操作规程版本/修订0 文件编号：AD-ZY-DJ-07-20101 目的为了使单晶制造厂直拉单晶炉操作工熟练掌握单晶炉，使生产正常运行。
2 适用范围单晶制造厂所有单晶操作工。
3 内容3.1 拆炉3.1.1 准备确认停炉冷却时间达5h，准备好钳子及取晶筐，向炉内充Ar气，确认炉内为常压时，副室门打开，关闭Ar 流量计启动液压，升起副室筒，稳住晶体轻推左旋副室，晶体筐对准副室筒口，按下晶快降速按钮。
将晶体安全降入筐内，手扶籽晶夹头，用钳子将细颈处剪断，手扶夹头，待钢丝绳拧力全部消失后取籽晶，重锤升进副室内启动液压升起炉盖。
左旋至副室筒下。
3.1.2 炉子清扫3.1.2.1 戴好工作帽，口罩及专用手套，准备好酒精,吸尘器，无尘纸及放石墨件的不锈钢车。
3.1.2.2 依次取出导流筒及上保温盖，先取掉热偶升起主炉室向右旋出，取出上保温筒石英坩锅及埚底料，并放入到不锈钢桶内到指定的地方，锅底料应写清炉号及炉次。
注意：1：石墨件不能用手接触。
2：小心锋利的石英锅碎片和锅底料扎伤手指。
3：石英碎片和锅底料渣不要掉入轴波纹管及加热器缝隙内。
3.1.2.3 每炉必须在取下晶棒后及时清理过滤罐、过滤网， 3炉大清炉，每炉管道。
注意：清理过滤罐和管道，具有自燃的现象不能造成人生事故和将密封圈烧坏的现象，所以拆除的地方必须用酒精擦净密封圈并装好。
保证密封圈的完好。
3.1.2.4 戴好一次性手套，采取自上而下的原则，清扫副室筒及炉盖，用专用工具沾上酒精，一圈一圈的仔细擦拭副炉筒。
注意：长棍不要和钢丝绳绕在一起，用纸巾沾上酒精擦炉盖顶上密封圈及翻板阀，密封圈并保证密封较进槽无误。
3.1.2.5 主炉清扫戴好一次性手套用吸尘器与毛刷先刷净附着在主炉室的挥发物，吸净加热器托盘，炉底。
注意：加热器电极螺丝是否松动，炉底排气孔是否畅通。
用沾有酒精的纸巾把主炉室及密封圈擦拭干净。
3.1.2.6 石墨件的清扫吸净导流筒，保温罩，三瓣埚，用纸巾沾少量的酒精反复擦拭直至无污物。
直拉单晶炉热系统单晶炉是一种用于制备单晶材料的设备，它的热系统是整个设备的核心组成部分。
热系统主要由加热元件、温度控制系统和气体流动系统组成。
本文将对单晶炉的热系统进行详细介绍。
首先，加热元件是单晶炉热系统的重要组成部分。
单晶炉加热元件通常采用的是电阻丝或者是电磁线圈。
其中，电阻丝是通过通电使其发热，从而对单晶炉进行加热。
这种加热方式相对简单，但是能耗较高。
而电磁线圈则是通过交变电磁场的感应效应对单晶炉进行加热，这种加热方式能耗较低，且对单晶炉中的单晶材料质量影响较小。
其次，温度控制系统是单晶炉热系统的重要组成部分。
温度控制系统主要包括温度传感器、温度调节器和温度控制器。
温度传感器用于感知单晶炉中的温度变化，常见的传感器有热电偶、热电阻等。
温度传感器将感知到的温度信号传输给温度调节器，温度调节器根据预设的温度范围进行温度调节，通过控制加热元件的功率大小来实现对单晶炉温度的控制。
温度控制器则是对温度传感器和温度调节器进行整合和控制的设备。
最后，气体流动系统是单晶炉热系统的另一个重要组成部分。
单晶炉中的单晶生长过程通常需要在特定的气氛环境下进行，因此需要通过气体流动系统来控制单晶炉内的气氛。
气体流动系统通常由气源、气体槽和气体调节装置组成。
气体源可以是气瓶或者气体发生器，气体槽用于储存气体，气体调节装置则用于调节气体的流量以及气体的组成。
综上所述，单晶炉的热系统是单晶炉设备中至关重要的组成部分。
加热元件、温度控制系统和气体流动系统是构成热系统的三个主要组成部分。
通过合理地设计和控制热系统，可以确保单晶炉能够提供稳定的温度和气氛环境，从而实现高质量的单晶材料的生长。

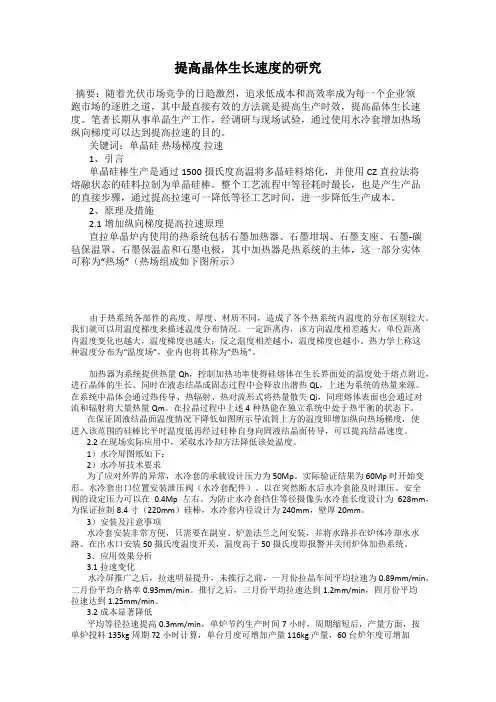

提高晶体生长速度的研究摘要：随着光伏市场竞争的日趋激烈，追求低成本和高效率成为每一个企业领跑市场的逐胜之道，其中最直接有效的方法就是提高生产时效，提高晶体生长速度。
笔者长期从事单晶生产工作，经调研与现场试验，通过使用水冷套增加热场纵向梯度可以达到提高拉速的目的。
关键词：单晶硅热场梯度拉速1、引言单晶硅棒生产是通过1500摄氏度高温将多晶硅料熔化，并使用CZ直拉法将熔融状态的硅料拉制为单晶硅棒。
整个工艺流程中等径耗时最长，也是产生产品的直接步骤，通过提高拉速可一降低等径工艺时间，进一步降低生产成本。
2、原理及措施2.1增加纵向梯度提高拉速原理直拉单晶炉内使用的热系统包括石墨加热器、石墨坩埚、石墨支座、石墨-碳毡保温罩、石墨保温盖和石墨电极，其中加热器是热系统的主体，这一部分实体可称为“热场”（热场组成如下图所示）由于热系统各部件的高度、厚度、材质不同，造成了各个热系统内温度的分布区别较大。
我们就可以用温度梯度来描述温度分布情况。
一定距离内，该方向温度相差越大，单位距离内温度变化也越大，温度梯度也越大；反之温度相差越小，温度梯度也越小。
热力学上称这种温度分布为“温度场”，业内也将其称为“热场”。
加热器为系统提供热量Qh，控制加热功率使得硅熔体在生长界面处的温度处于熔点附近，进行晶体的生长。
同时在液态结晶成固态过程中会释放出潜热QL，上述为系统的热量来源。
在系统中晶体会通过热传导、热辐射、热对流形式将热量散失Qi，同理熔体表面也会通过对流和辐射将大量热量Qm。
在拉晶过程中上述4种热能在独立系统中处于热平衡的状态下。
在保证固液结晶面温度情况下降低如图所示导流筒上方的温度即增加纵向热场梯度，使进入该范围的硅棒比平时温度低再经过硅棒自身向固液结晶面传导，可以提高结晶速度。
2.2在现场实际应用中，采取水冷却方法降低该处温度。
1）水冷屏图纸如下：2）水冷屏技术要求为了应对外界的异常，水冷套的承载设计压力为50Mp。

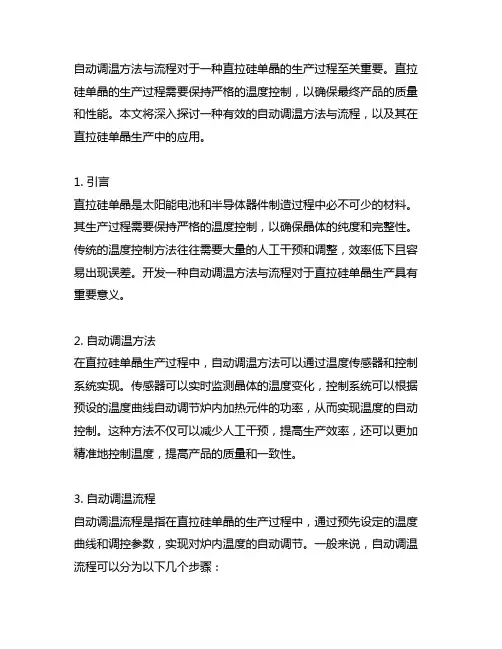

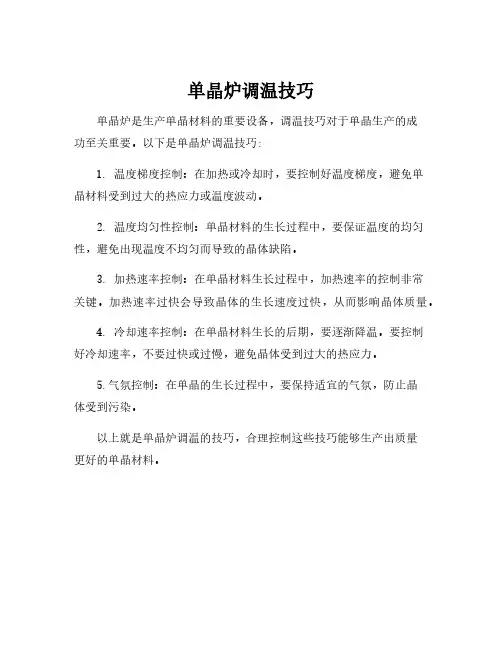

自动调温方法与流程对于一种直拉硅单晶的生产过程至关重要。
直拉硅单晶的生产过程需要保持严格的温度控制，以确保最终产品的质量和性能。
本文将深入探讨一种有效的自动调温方法与流程，以及其在直拉硅单晶生产中的应用。
1. 引言直拉硅单晶是太阳能电池和半导体器件制造过程中必不可少的材料。
其生产过程需要保持严格的温度控制，以确保晶体的纯度和完整性。
传统的温度控制方法往往需要大量的人工干预和调整，效率低下且容易出现误差。
开发一种自动调温方法与流程对于直拉硅单晶生产具有重要意义。
2. 自动调温方法在直拉硅单晶生产过程中，自动调温方法可以通过温度传感器和控制系统实现。
传感器可以实时监测晶体的温度变化，控制系统可以根据预设的温度曲线自动调节炉内加热元件的功率，从而实现温度的自动控制。
这种方法不仅可以减少人工干预，提高生产效率，还可以更加精准地控制温度，提高产品的质量和一致性。
3. 自动调温流程自动调温流程是指在直拉硅单晶的生产过程中，通过预先设定的温度曲线和调控参数，实现对炉内温度的自动调节。
一般来说，自动调温流程可以分为以下几个步骤：- 预热阶段：炉内温度逐渐升高至设定的初始温度。
- 稳定阶段：在预热阶段之后，炉内温度保持在一个稳定的状态，待晶体达到预定的生长条件。
- 生长阶段：根据晶体生长的需要，控制系统自动调节炉内温度，以实现晶体生长过程中的温度变化。
- 冷却阶段：当晶体生长完成后，炉内温度逐渐降低至环境温度。
4. 应用与效果采用自动调温方法与流程可以显著改善直拉硅单晶的生产效率和质量。
自动调温方法可以减少人工干预，降低生产成本，提高生产效率。
自动调温流程可以更加精准地控制温度，提高产品的一致性和稳定性。
自动调温方法与流程还可以减少能源消耗，环保节能。
5. 个人观点和理解在我看来，自动调温方法与流程对于直拉硅单晶的生产可能是一个重要的技术创新。
它不仅可以提高生产效率和产品质量，还可以节约能源和减少环境污染。
自动调温方法与流程也可以为其他类似生产过程提供借鉴和参考。

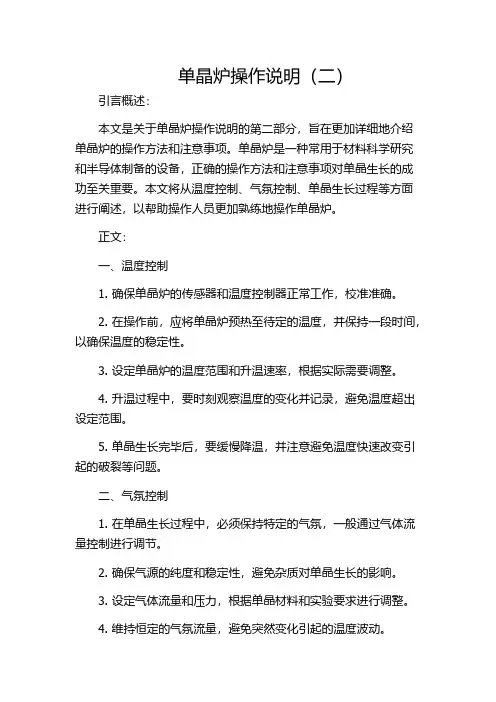

单晶炉操作说明（二）引言概述：本文是关于单晶炉操作说明的第二部分，旨在更加详细地介绍单晶炉的操作方法和注意事项。
单晶炉是一种常用于材料科学研究和半导体制备的设备，正确的操作方法和注意事项对单晶生长的成功至关重要。
本文将从温度控制、气氛控制、单晶生长过程等方面进行阐述，以帮助操作人员更加熟练地操作单晶炉。
正文：一、温度控制1. 确保单晶炉的传感器和温度控制器正常工作，校准准确。
2. 在操作前，应将单晶炉预热至待定的温度，并保持一段时间，以确保温度的稳定性。
3. 设定单晶炉的温度范围和升温速率，根据实际需要调整。
4. 升温过程中，要时刻观察温度的变化并记录，避免温度超出设定范围。
5. 单晶生长完毕后，要缓慢降温，并注意避免温度快速改变引起的破裂等问题。
二、气氛控制1. 在单晶生长过程中，必须保持特定的气氛，一般通过气体流量控制进行调节。
2. 确保气源的纯度和稳定性，避免杂质对单晶生长的影响。
3. 设定气体流量和压力，根据单晶材料和实验要求进行调整。
4. 维持恒定的气氛流量，避免突然变化引起的温度波动。
5. 定期检查气体管道和阀门的密封情况，确保气氛控制的稳定性。
三、单晶生长过程1. 在放入单晶衬底前，要先清洁并处理好衬底表面，避免杂质对单晶生长的影响。
2. 控制好单晶衬底的位置和姿态，确保单晶生长的均匀性和完整性。
3. 合理选择单晶生长的时间和速度，根据实验要求进行调整。
4. 观察单晶生长的情况，及时调整温度和气氛控制参数，确保单晶质量的优良。
5. 单晶生长完毕后，要及时停止气氛流量和降温，避免产生不良的晶界和结构。
四、安全操作1. 操作人员必须熟悉单晶炉的使用方法和安全操作流程，并戴好相关的防护设备。
2. 在操作前要检查单晶炉的电气连接是否正常，避免发生电气问题导致的安全事故。
3. 在操作过程中要随时注意观察单晶炉的运行状态，如有异常及时报告并采取相应措施。
4. 操作人员在操作单晶炉时，要遵循相关的安全操作规程，严禁操作违规。

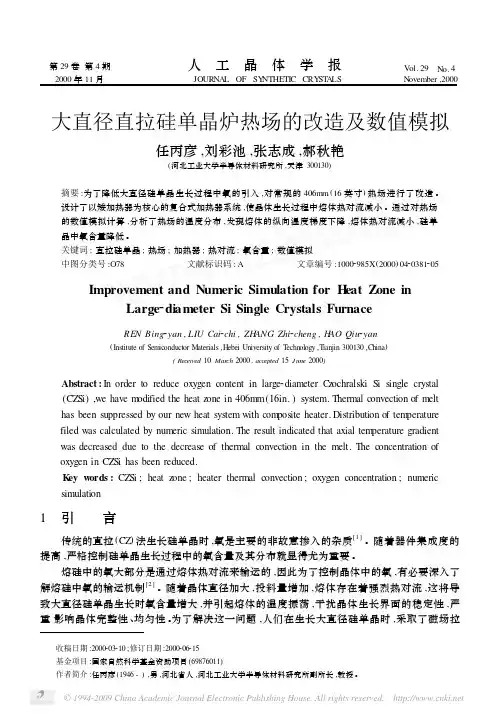

第29卷第4期 人 工 晶 体 学 报 V ol.29 N o.4 2000年11月 JOURNA L OF SY NTHETIC CRY ST A LS N ovember,2000大直径直拉硅单晶炉热场的改造及数值模拟任丙彦,刘彩池,张志成,郝秋艳(河北工业大学半导体材料研究所,天津300130)摘要:为了降低大直径硅单晶生长过程中氧的引入,对常规的406mm(16英寸)热场进行了改造。
设计了以矮加热器为核心的复合式加热器系统,使晶体生长过程中熔体热对流减小。
