水电预留预埋施工技术交底

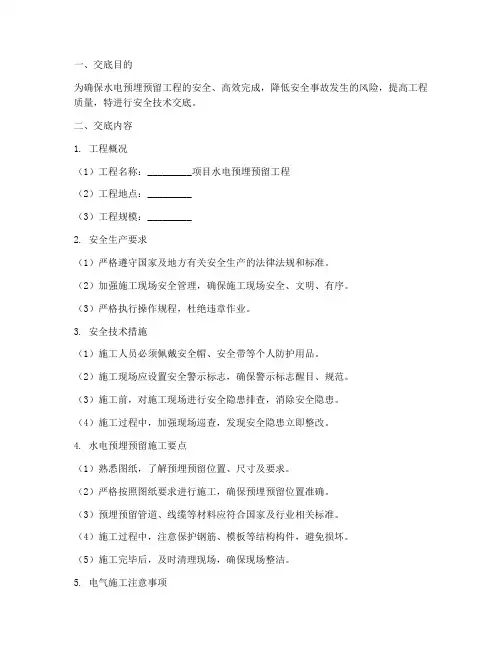

一、交底目的为确保水电预埋预留工程的安全、高效完成，降低安全事故发生的风险，提高工程质量，特进行安全技术交底。

二、交底内容1. 工程概况（1）工程名称：_________项目水电预埋预留工程（2）工程地点：_________（3）工程规模：_________2. 安全生产要求（1）严格遵守国家及地方有关安全生产的法律法规和标准。

（2）加强施工现场安全管理，确保施工现场安全、文明、有序。

（3）严格执行操作规程，杜绝违章作业。

3. 安全技术措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工现场应设置安全警示标志，确保警示标志醒目、规范。

（3）施工前，对施工现场进行安全隐患排查，消除安全隐患。

（4）施工过程中，加强现场巡查，发现安全隐患立即整改。

4. 水电预埋预留施工要点（1）熟悉图纸，了解预埋预留位置、尺寸及要求。

（2）严格按照图纸要求进行施工，确保预埋预留位置准确。

（3）预埋预留管道、线缆等材料应符合国家及行业相关标准。

（4）施工过程中，注意保护钢筋、模板等结构构件，避免损坏。

（5）施工完毕后，及时清理现场，确保现场整洁。

5. 电气施工注意事项（1）施工前，对电气设备进行检查，确保设备完好。

（2）电气设备操作人员必须取得相应资格证书。

（3）施工过程中，严格遵守电气操作规程，防止触电事故发生。

（4）电气设备安装完毕后，进行绝缘测试，确保设备安全可靠。

6. 水管施工注意事项（1）水管材料应符合国家及行业相关标准。

（2）施工过程中，注意保护水管，避免损坏。

（3）管道连接处应密封牢固，防止漏水。

（4）施工完毕后，进行试压测试，确保水管无漏水现象。

三、交底要求1. 施工单位应将本交底内容作为施工过程中的重要依据，认真贯彻执行。

2. 施工单位应加强对施工人员的安全教育，提高施工人员的安全意识。

3. 施工单位应定期对施工现场进行安全检查，确保施工现场安全。

4. 施工单位应建立健全安全生产责任制，明确各级人员的安全责任。

交底人：交底人：交底人：1对于从楼地面向上层引出的管路,必须保证在上层墙体位置线内引出,可以参照土建梁或墙体的钢筋位置,注意向上部分管路不要跨越轴线而形成交叉,以免给后续施工带来不必的麻烦;向上的管路在引出位置应固定一根不小于8的钢筋,用以固定位置和保护管路不受外力损伤折断;管口必须封堵严密,可以采用管堵封堵;在土建楼层放线后及时检查,对超出墙体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路折断或变形;2对于从顶板向下引的管路,为了不给土建模板造成较大的损害,采用暂时不引下,而等到土建拆模后再向下引的办法;具体做法是：在需要引下的位置预埋一块200×100×100mm的聚苯板,聚苯板要紧贴模板固定,把管头插入聚苯板中,并连接牢固紧密;等到土建拆模后安装隔墙板时,挖开聚苯板并将管路引下;既避免模板的损坏,又可以保证引下位置的准确;注意管口必须封堵严密,可以采用管堵封堵;3对于只在现浇顶板内敷设的管路首先应该截取长度适当的管路,把管路一端与盒接头连接,并将盒接头与灯头盒固定,然后连接另一端;连接后把管路与钢筋绑扎固定;交底人：4.管路连接包括管路与管路的连接和管路与灯头盒的连接两种情况：1管路与管路的连接,直线管路采用配套的直管接头连接,管的接口应在直管接头的中心位置,即将接头插接到位;根据管路要求采用90直角弯管接头时,管路要插入直角弯管的承插口处,并插接到位;管路插接后必须使用配套的扣压器压接,其扣压点不少于两点;压接后在每个联结口处涂抹铅液,以使管路接口封密闭并形成完整统一的接地体,从而不必焊跨接地线;2管路与盒的连接,采用配套的爪型螺纹管接头,接头的一端按上面管接头的连接方法与管路连接,另一端使用专用扳手与盒锁紧,爪型根母护口要完好,以保证良好的接地电气通路,且不必焊跨接地线;5.管路的套丝：不需现场套丝;6.管路的切断对于直径在20mm以下或以上的管路可以使用钢锯或手磨机进行剪切,注意不能使切断的管口发生变形,但必须用钢锉把管口内外的毛刺修整平齐;不能出现斜口,以避免接管时出现质量问题;7.管路的弯曲对于直径在25mm以下的管路,使用配套的弯管弹簧,首先将与管规格相配套的弯管弹簧插入需要煨弯的部位,如果管路长度大于弹簧长度可用铁丝拴交底人：交底人：交底人：交底人：交底人：交底人：交底人：。

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）1.3混凝土浇注时，必须派专人值守，防止预留件移位或损坏，混凝土浇注完毕后6小时取出预留件，并清理预留洞。

1.4洞的留设平面位置详见预留预埋图。

1.5在结构拆模后，需对预埋套管所留下的钉子等杂物进行清理。

1.6给水管井按照预埋图预留方洞。

2、UPVC管穿楼板直埋管件直埋2.1首先根据结施、建施、水施绘制出排水管穿楼板预留位置定位图，特别注意上下结构剪力墙及梁的尺寸变化，综合考虑保温、抹灰及面砖等厚度从而预留管道支架安装位置。

2.2在首层楼板模板施工完成后，根据排水管穿楼板定位图，将直埋管件按照定位图尺寸固定于模板上，并用袋装锯末封堵严实。

在二层模板施工完成后，定位图再将直埋管件固定，并在套管中心位置处模板上开一个孔，通过孔吊线检查是否与一层直埋管件中心对准。

以此类推保证所有楼层预埋管件中心位置在一条直线上。

2.3浇筑混凝土安排专人值班，保证直埋管件不被破坏，不发生位移，确保管件内清洁无混凝土。

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）砌体套管的直埋4.3砖墙上的套管长度应根据墙体厚度加上抹灰层的厚度及保温的厚度。

4.4必须对土建抹灰班组进行交底，提醒其抹灰时不得遮盖套管同时班组也要进行复核，发现有遮盖的套管要及时清掏。

留短了的套管应在抹灰过程中交代抹灰工人用和套管同样规格的短管做模具，确保预留洞口的尺寸。

5、穿楼板给水套管安装5.1 给水管道穿楼板时应设置钢套管，其顶部应高出装饰地面20mm，并应有防水措施；地面找平层按30mm考虑，装饰地面按30mm考虑。

5.2 套管封堵、打口时必须有机械固定措施保证管道位于套管正中，穿楼板套管可先打口再吊洞以保证同心度。

穿楼板套管打口时先填打油麻时，要少填多打，每次填灰1/3，共三次，每次打两遍，最后用填灰找平，打两次。

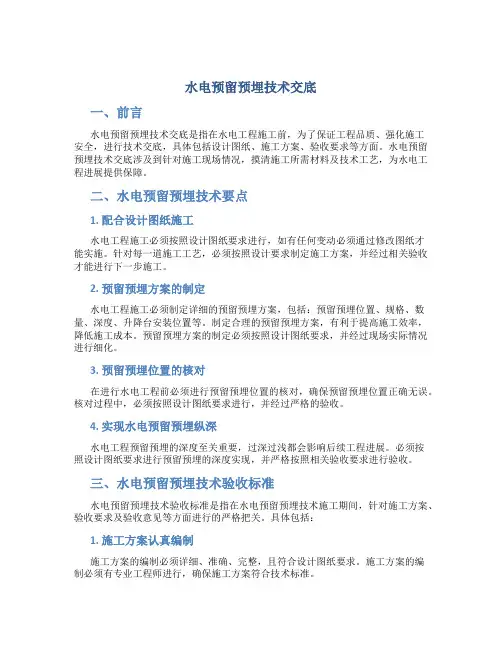

水电预留预埋技术交底一、前言水电预留预埋技术交底是指在水电工程施工前，为了保证工程品质、强化施工安全，进行技术交底，具体包括设计图纸、施工方案、验收要求等方面。

水电预留预埋技术交底涉及到针对施工现场情况，摸清施工所需材料及技术工艺，为水电工程进展提供保障。

二、水电预留预埋技术要点1. 配合设计图纸施工水电工程施工必须按照设计图纸要求进行，如有任何变动必须通过修改图纸才能实施。

针对每一道施工工艺，必须按照设计要求制定施工方案，并经过相关验收才能进行下一步施工。

2. 预留预埋方案的制定水电工程施工必须制定详细的预留预埋方案，包括：预留预埋位置、规格、数量、深度、升降台安装位置等。

制定合理的预留预埋方案，有利于提高施工效率，降低施工成本。

预留预埋方案的制定必须按照设计图纸要求，并经过现场实际情况进行细化。

3. 预留预埋位置的核对在进行水电工程前必须进行预留预埋位置的核对，确保预留预埋位置正确无误。

核对过程中，必须按照设计图纸要求进行，并经过严格的验收。

4. 实现水电预留预埋纵深水电工程预留预埋的深度至关重要，过深过浅都会影响后续工程进展。

必须按照设计图纸要求进行预留预埋的深度实现，并严格按照相关验收要求进行验收。

三、水电预留预埋技术验收标准水电预留预埋技术验收标准是指在水电预留预埋技术施工期间，针对施工方案、验收要求及验收意见等方面进行的严格把关。

具体包括：1. 施工方案认真编制施工方案的编制必须详细、准确、完整，且符合设计图纸要求。

施工方案的编制必须有专业工程师进行，确保施工方案符合技术标准。

2. 施工现场验收水电预留预埋技术验收要求必须在施工现场进行，包括施工材料、工程施工、验收情况、施工质量等方面的细节检查。

现场验收必须有专业工程师进行，验收合格后才能进行下一步工程。

3. 施工前、中、后验收水电预留预埋技术的验收要求必须在工程施工前、中、后进行，如果发现任何不符合设计要求的地方，必须及时提出并进行修改。

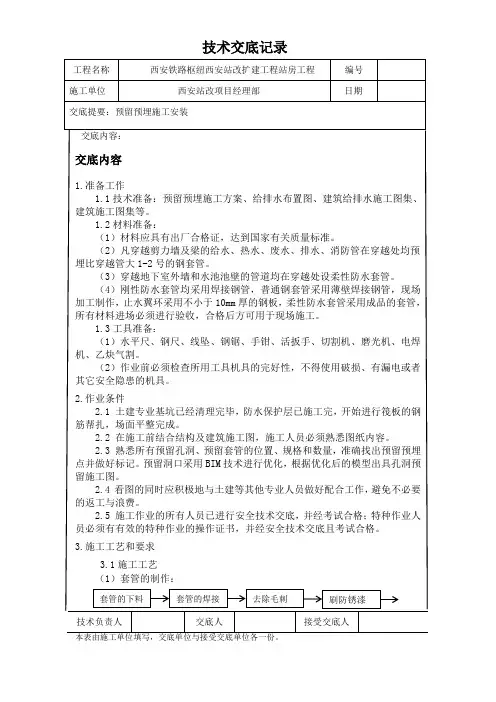

施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人刚性防水套管（B型）刚性防水套管的下料尺寸按照下表（单位：mm）表3.2.3序号管道公称直径（DN）套管公称直径（DN）翼环宽度（D3-D2）/2套管壁厚（σ）翼环厚度（σ）1 50 65 50 4 102 75 100 50 4 103 100 150 50 4.5 104 150 200 50 6 105 200 250 50 8 126 250 300 50 8 12套管下料尺寸按下图所示1——钢制套管2——止水翼环施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人3）柔性防水套管本工程要求管道穿越外墙、消防水池进出水管道均需预埋柔性防水套管，柔性防水套管采用预制加工的成品套管。

消防水池进出水管采用A型柔性防水套管（如下图），外墙处采用B型柔性防水套管（如下图）。

A型柔性防水套管施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人B型柔性防水套管（3）套管的加工焊接采用手工电弧焊，焊条采用E4303，牌号J422，在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。

焊好后，把焊渣清理干净，焊接完成后去除套管两端的毛刺，以及翼环的毛刺，再刷两遍以上的防锈漆。

3.2.2套管的安装（1）定位、放线套管的位置定位、放线采用盒尺、水准仪等仪器，以土建的结构50线以及施工单位西安站改项目经理部日期交底提要：预留预埋施工安装 交底内容：技术负责人交底人接受交底人序号 套管安装位置套管安装样图符号说明4穿建筑内隔墙套管453211-钢管 2-钢套管 3-密封填料 4-隔墙5-不锈钢装饰板（明露管道适用）5穿无防水要求的 楼板1-钢管 2-钢套管 3-密封填料 4-楼板3.2.3洞口的预留配合土建进行预留孔洞是保证工程顺利进行，保证结构验收的重要环节。

水电预留预埋安装施工技术交底
目录
2
一 • 交底目的 二 • 工艺流程 三 • 施工工艺 四 • 成品保护 五 • 成型效果
交底目的
3
1、掌握支模现浇混凝土结构水电一次预留预埋安装施工的相关内容。 2、掌握强弱电一次配管、线盒、电箱安装定位及如何减少浇筑砼后堵塞的风 险且保证拆模后的观感的相关措施。 3、掌握给排水一次预留预埋，套管、止水节如何安装定位且保证浇筑后的观 感及保证后期给排水管安装后的观感的相关措施。
小+两边的铝模厚度。
再用两根 Φ12钢筋 和两根铁 丝左右对 拉将套管
固定
施工工艺
板上预埋线盒安装：
用油漆做好走向标识， 便于后面配管 橡胶块填充线盒一次精准定位施工： 利用橡胶块及长头螺栓与模板进行 固定，橡胶块同模板随拆随装。
14
两颗Φ4*20的 铆钉对角铆固
施工工艺
板上穿板止水节安装：
根据施工图先用 卷尺按设计尺寸 定位，再用Φ4钻 头的手枪钻与止 水节对应的模板 上开孔，最后采 用4颗Φ4*20的铆 钉在Φ110、Φ75 的止水节进行固 定，Φ50的止水 节可采用2颗Φ4 的铆钉对穿过线盒，两 端焊接于剪力墙 主筋上，用于线 盒的固定和定位
利用Φ8的圆钢（ 圆钢的长度根据剪 力墙大小做调整） 焊接在主筋上，用 于控制线盒与剪力 墙齐平，保证线盒
的成型效果
焊接时保证圆钢端 头与线盒齐平
施工工艺
10
墙柱上穿墙柱套管安装：
套管制作好后，根据施工图标高及位置将套管用扎丝绑扎在剪力墙主筋上可靠固定且必须向外墙5-10% 的坡度，防止暴雨时雨水倒灌。结构钢筋无法匹配固定位置时，必须增加设置独立短钢筋固定措施，不 得砸乱结构钢筋骨架破坏成品。

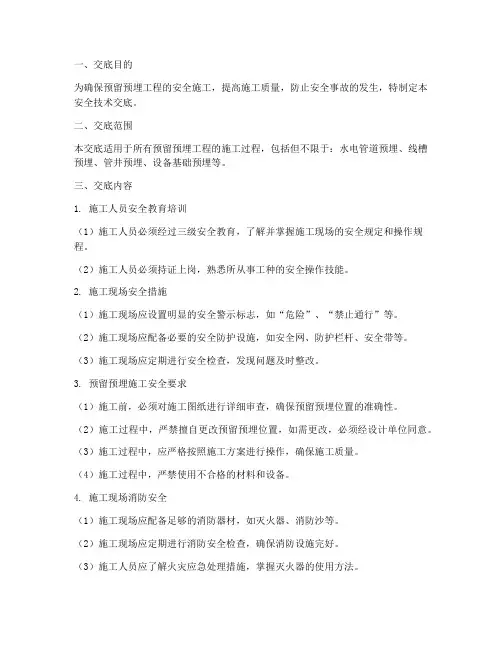

一、交底目的为确保预留预埋工程的安全施工，提高施工质量，防止安全事故的发生，特制定本安全技术交底。

二、交底范围本交底适用于所有预留预埋工程的施工过程，包括但不限于：水电管道预埋、线槽预埋、管井预埋、设备基础预埋等。

三、交底内容1. 施工人员安全教育培训（1）施工人员必须经过三级安全教育，了解并掌握施工现场的安全规定和操作规程。

（2）施工人员必须持证上岗，熟悉所从事工种的安全操作技能。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如“危险”、“禁止通行”等。

（2）施工现场应配备必要的安全防护设施，如安全网、防护栏杆、安全带等。

（3）施工现场应定期进行安全检查，发现问题及时整改。

3. 预留预埋施工安全要求（1）施工前，必须对施工图纸进行详细审查，确保预留预埋位置的准确性。

（2）施工过程中，严禁擅自更改预留预埋位置，如需更改，必须经设计单位同意。

（3）施工过程中，应严格按照施工方案进行操作，确保施工质量。

（4）施工过程中，严禁使用不合格的材料和设备。

4. 施工现场消防安全（1）施工现场应配备足够的消防器材，如灭火器、消防沙等。

（2）施工现场应定期进行消防安全检查，确保消防设施完好。

（3）施工人员应了解火灾应急处理措施，掌握灭火器的使用方法。

（4）施工现场严禁吸烟，严禁使用明火。

5. 其他安全要求（1）施工过程中，应保持施工现场整洁，及时清理施工垃圾。

（2）施工人员应遵守施工现场的作息时间，确保充足的休息时间。

（3）施工人员应爱护施工现场的公共设施，如道路、照明等。

四、交底程序1. 施工单位组织召开安全技术交底会议，明确交底内容。

2. 施工单位将安全技术交底内容制成书面材料，分发给施工人员。

3. 施工单位对施工人员进行安全技术交底，确保施工人员了解并掌握安全要求。

4. 施工单位对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

5. 施工单位定期对施工人员进行安全技术检查，确保施工人员遵守安全规定。

水电预留预埋质量技术交底01电线导管预埋1基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用激光水平仪结合建筑定位线确定标高，室内开关插座预埋标高需考虑到找平层5cm的高度，并排线盒采用连筋盒进行加固中间采用pvc20管填充，保证现场预埋盒水平度middot;垂直度及定位尺寸无偏差，强弱电保证10cm的间距，开关与门洞边净距15cm，同一室内同标高底盒标高差控制在0-5mm，并列插座开关面板高度差0-0.5mm厨房卫生间根据饰面材料以相对饰面-5mm0为宜，加固后预埋箱盒必须紧贴模板且固定牢靠，保证混凝土振捣不会造成错位。

针对拆模后部分预埋尺寸有问题，通过半盒纠偏及剔凿修补的方式进行纠偏，修补后的混凝土表面处理采用掺胶专用砂浆进行灰带处理。

1.3管进入盒、箱不允许内进外出，应与盒箱里口，平齐，一管一孔，不允许开长孔；线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞，保证管路畅通。

1.4预埋结束后，由现场施工员核对，以防出现漏埋.错埋。

确认无误后，报请工程监理进行隐蔽工程验收。

2线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

消防金属管线禁止使用PVC管代替2.3阻燃PVC管敷设1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

总建筑面积10万平方米，包含商业、办公、酒店等多种功能
工程特点
高层建筑，结构复杂，给排水系统庞大
预留预埋定义及作用
01
02
03
预留
在建筑施工过程中，根据 设计要求，提前预留出未 来需要安装的设备或管道 的孔洞、凹槽等空间。
预埋
在建筑施工过程中，将管 道、线管、接线盒等按设 计要求，预先埋设在墙体 、楼板等结构内。
适用于小型设备和一般设备，施工简单、成本 低。
钢结构基础
适用于需要经常移动或拆卸的设备，具有轻便、灵活的特点。
施工前准备工作
熟悉施工图纸
了解设备基础的尺寸、位置、标高等信息。
准备施工材料和工具
包括水泥、砂、石、钢筋、模板、支架等材 料和搅拌、振捣、切割等工具。
确定施工方案
根据设备基础类型和现场实际情况，确定合 理的施工方案。
作用
确保给排水管道、设备等 在主体结构施工完成后能 够顺利安装，提高施工效 率，保证工程质量。
重要性分析
保证施工质量
通过精确的预留预埋，可以避免后期安装过程中 对主体结构的破坏，保证施工质量。
降低工程成本
精确的预留预埋可以减少后期返工和修补工作， 从而降低工程成本。
ABCD
提高施工效率
预留预埋工作在施工前期进行，可以缩短后期安 装时间，提高整体施工效率。
预留孔洞
在建筑结构施工过程中， 根据给排水管道设计图纸 ，预留出管道穿越墙体的 孔洞。
管道安装
将加工好的管道按照设计 要求的走向、标高和坡度 进行安装，确保管道安装 位置准确。
质量检查与验收标准
质量检查
在施工过程中，对管道的加工、安装等各个环节进行质量检查，确保施工质量符合设计要求和相关标 准。

水电预埋预留工程施工技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（2）直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（3）暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

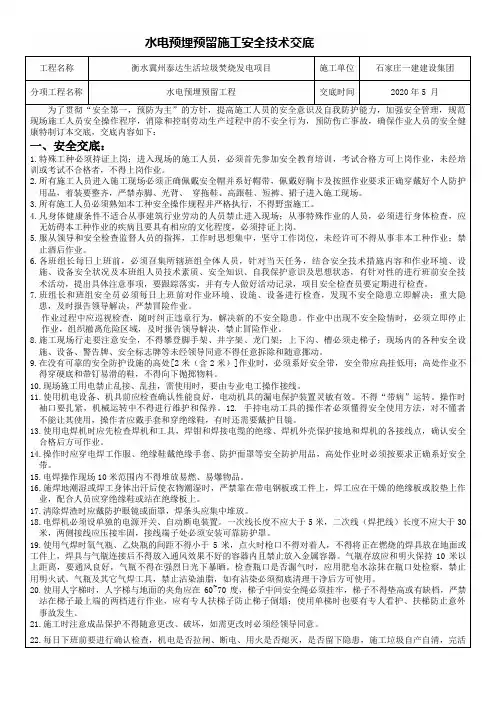

水电预埋预留施工安全技术交底工程名称衡水冀州泰达生活垃圾焚烧发电项目施工单位石家庄一建建设集团分项工程名称水电预埋预留工程交底时间2020年5 月为了贯彻“安全第一，预防为主”的方针，提高施工人员的安全意识及自我防护能力，加强安全管理，规范现场施工人员安全操作程序，消除和控制劳动生产过程中的不安全行为，预防伤亡事故，确保作业人员的安全健康特制订本交底，交底内容如下：一、安全交底：1.特殊工种必须持证上岗；进入现场的施工人员，必须首先参加安全教育培训，考试合格方可上岗作业，未经培训或考试不合格者，不得上岗作业。

2.所有施工人员进入施工现场必须正确佩戴安全帽并系好帽带，佩戴好胸卡及按照作业要求正确穿戴好个人防护用品，着装要整齐，严禁赤脚、光背、穿拖鞋、高跟鞋、短裤、裙子进入施工现场。

3.所有施工人员必须熟知本工种安全操作规程并严格执行，不得野蛮施工。

4.凡身体健康条件不适合从事建筑行业劳动的人员禁止进入现场；从事特殊作业的人员，必须进行身体检查，应无妨碍本工种作业的疾病且要具有相应的文化程度，必须持证上岗。

5.服从领导和安全检查监督人员的指挥，工作时思想集中，坚守工作岗位，未经许可不得从事非本工种作业；禁止酒后作业。

6.各班组长每日上班前，必须召集所辖班组全体人员，针对当天任务，结合安全技术措施内容和作业环境、设施、设备安全状况及本班组人员技术素质、安全知识、自我保护意识及思想状态，有针对性的进行班前安全技术活动，提出具体注意事项，要跟踪落实，并有专人做好活动记录，项目安全检查员要定期进行检查。

7.班组长和班组安全员必须每日上班前对作业环境、设施、设备进行检查，发现不安全隐患立即解决；重大隐患，及时报告领导解决，严禁冒险作业。

作业过程中应巡视检查，随时纠正违章行为，解决新的不安全隐患。

作业中出现不安全险情时，必须立即停止作业，组织撤离危险区域，及时报告领导解决，禁止冒险作业。

8.施工现场行走要注意安全，不得攀登脚手架、井字架、龙门架；上下沟、槽必须走梯子；现场内的各种安全设施、设备、警告牌、安全标志牌等未经领导同意不得任意拆除和随意挪动。

编号—002预埋施工质量技术交底记录工程名称大理滨海俊园项目（一期）交底日期2013年11月28日分部分项工程名称预留预埋施工交底地点项目部会议室交底内容：一、作业条件：土建钢筋基本绑扎完毕二、材料与机械设备：1、材料：PVC管φ32、φ25 、φ20及其配件，穿筋线盒，7cm圆线盒、5cm圆线盒泡沫，钢套管、圆钢，焊条、油漆等2、机械设备：电焊机、切割机等三、交底内容：（一）、给排水预埋1、套管制作：所有套管管径比管道管径大两号。

套管长度的确定因本工程剪力墙有多种规格，因此穿剪力墙的套管长度由主工长结合建筑施工图确定；穿楼板套管长度：考虑到此工程为精装修工程，穿楼板钢套管长度要求高于混凝土板面10cm，标准层板厚度为10cm，套管长度为23cm；穿外剪力墙给排水管的钢套管必须焊制止水环，止水环半径比套管大10cm。

2、套管孔洞定位及安装本工程给水管标高为管道中心标高，排水管标高为内底面标高，对于安装在墙体上的套管，按照预留预埋的优化图纸结合建施图确定基准控制线，利用钢卷尺等工具确定安装位置，确定标高，做出标记。

部分要求较高的部位需要采用红外线测距仪超平，保证定位精确和视觉美观。

待钢筋基本绑扎完毕时，利用辅筋将套管和主筋焊接固定。

对于预留在楼板上的套管，按照图纸找准相关结构桩或梁，利用钢卷尺等测量工具引至需要预留孔洞处并做好标记利用吊线方式保证套管与套管中心线在一条直线上。

将套管与板面钢筋绑扎固定。

套管内必须填满填充物防止混凝土进入套管内。

3、卫生间、厨房与阳台下水口，穿楼板的排水只管采用PVC成品预埋直接，施工方法及注意事项后期在另行做专项技术交底；4、剪力墙给排水管槽预留采用PVC32管，预留是必须绑扎稳固；5、板面给排水留槽采用DN32钢管，压槽时间及取出时间必须合理（后期作专项技术交底）。

（二）、电气预埋1、跷板开关距地1.45m暗装，距门边0.2m。

2、普通插座距地0.35m暗装（线管敷设由底板引至）3、防水型插座，底边距地1.55m暗装4、照明配电箱、动力控制箱距地1.65m明装；5、安全出口标志灯底部距门头0.2m暗装，疏散方向指示灯沿墙柱为底边距地0.55m暗装，镜前灯安装高度为2.4m ；6、同一个区域内的开关等设备必须在同一高度（图纸标高相同），同层要求尽量平齐；7、同一墙体上强弱电插座间距最小为为0.3m，两边设备距墙柱、门边0.2m；8、剪力墙的设备线盒预埋时，要求一次性预埋到位，加辅助钢筋，把线盒上、下、左、右侧点焊在辅助钢筋上，以防线盒移位造成管路堵塞；要求用土建拉筋将线盒处的前后排剪力墙钢筋固定，确保因浇筑前后排钢筋移位影响线盒位置的精确度；9、线管与线管、线管与线盒接头处必须采用专用胶布裹紧，防止浇筑混凝土时混凝土进入线管、盒内；线盒必须佩戴锁冒10、剪力墙线盒用泡沫封堵，泡沫尽量凸出剪力墙钢筋面，确保浇筑后线盒过深。

一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 分项工程名称：水电预留预埋工程4. 施工地点：________________________5. 施工时间：________________________二、安全技术交底内容1. 施工准备（1）熟悉电气、给排水等专业图纸，明确预留预埋的位置、尺寸、数量及要求。

（2）了解施工现场的实际情况，包括土建、装饰、安装等工程进度。

（3）组织施工人员学习安全技术交底内容，确保每位施工人员掌握安全操作规程。

2. 施工工艺（1）施工前，对预留预埋部位进行清理，确保无杂物、障碍物。

（2）按照图纸要求，准确测量预留预埋位置，并做好标记。

（3）根据预留预埋部位的材料、规格、尺寸，选用合适的工具和设备进行施工。

（4）在施工过程中，严格遵守操作规程，确保施工质量。

3. 成品保护（1）在施工过程中，对预留预埋部位进行保护，避免损坏。

（2）对已完成的预留预埋部位进行检查，确保无遗漏、破损。

（3）在后续施工过程中，对预留预埋部位进行再次检查，确保安全可靠。

4. 安全注意事项（1）施工人员必须佩戴安全帽、手套、眼镜等防护用品。

（2）高处作业时，必须系好安全带，并做好防滑措施。

（3）使用电动工具时，确保电源开关处于断开状态，防止误操作。

（4）施工过程中，注意观察现场情况，发现安全隐患及时报告并采取措施。

（5）禁止在预留预埋部位进行敲击、切割等操作，以免损坏管道。

5. 质量标准（1）预留预埋位置准确，尺寸符合设计要求。

（2）预留预埋部位表面平整，无破损、裂缝。

（3）管道连接牢固，无渗漏现象。

（4）预留预埋部位无污染、杂物。

三、交底要求1. 施工单位应将安全技术交底内容作为施工过程中的重要依据，严格执行。

2. 施工人员应认真学习安全技术交底内容，提高安全意识。

3. 施工现场应设立安全警示标志，提醒施工人员注意安全。

XXXX大厦水电预留预埋技术交底编制人：审核人：审批人：XX公司XX项目部20XX年XX月XX日水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

一、交底目的为确保水电预埋预留工程的安全、质量和顺利进行，特进行安全技术交底，使全体施工人员充分了解和掌握水电预埋预留工程的安全技术要求，提高安全意识，确保施工安全。

二、交底内容1. 施工人员安全教育（1）所有施工人员必须经过专业培训，具备水电预埋预留施工的基本技能和安全生产知识。

（2）施工人员应严格遵守操作规程，确保施工过程中的安全。

2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

（3）施工过程中，应确保施工区域的安全通道畅通，防止发生意外。

3. 水电预埋预留施工安全要点（1）施工前，应仔细核对设计图纸，确保预埋预留位置准确无误。

（2）施工过程中，应严格按照施工图纸和规范要求进行操作。

（3）预埋管材、线缆等材料应选用合格产品，确保施工质量。

（4）施工过程中，应注意保护施工区域内的钢筋、模板等结构构件，防止损坏。

（5）施工过程中，应确保施工人员的安全距离，防止发生意外伤害。

4. 水电预埋预留施工技术要求（1）预埋管材应选择合适规格，确保管道安装后满足使用要求。

（2）预埋管道应顺直，转弯处应采用弯头或三通，不得使用直角弯。

（3）预埋管道应与结构构件保持一定距离，防止管道受热膨胀影响结构安全。

（4）预埋管道应进行固定，防止管道在施工过程中移动。

（5）预埋管道应进行隐蔽验收，确保管道安装质量。

5. 隐蔽工程验收（1）隐蔽工程验收前，应确保施工质量符合要求。

（2）验收过程中，应检查预埋管道的位置、规格、固定情况等。

（3）验收合格后，应做好隐蔽工程记录，为后期维护提供依据。

三、注意事项1. 施工人员应严格遵守操作规程，确保施工过程中的安全。

2. 施工过程中，应密切注意施工现场的安全状况，发现安全隐患及时报告并整改。

3. 施工完成后，应及时清理施工现场，确保施工环境整洁。

4. 施工过程中，应做好施工记录，为后期维护提供依据。

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 分项工程名称：水电预留预埋工程4. 施工地点：____________________5. 施工时间：____________________二、安全注意事项1. 人员安全：- 施工人员必须经过专业培训，了解水电预留预埋施工的安全知识。

- 作业前应充分了解施工图纸，明确施工范围和注意事项。

- 佩戴好安全帽、安全带等个人防护用品。

2. 设备安全：- 使用的施工设备必须经过检验，确保其安全可靠。

- 施工过程中应定期检查设备状态，发现问题及时维修或更换。

3. 材料安全：- 所用材料应符合国家相关标准和规范，确保质量合格。

- 材料存放应分类、分架，防止交叉污染。

三、施工准备1. 图纸审查：- 施工前，组织相关人员对施工图纸进行审查，确保施工方案符合设计要求。

- 对图纸中标注的预留预埋位置、尺寸、数量等进行核对。

2. 人员组织：- 根据工程量和工作内容，合理配置施工人员，明确各自职责。

- 组织施工人员进行安全技术交底，确保每位施工人员了解施工安全要求。

3. 工具、材料准备：- 准备好施工所需的工具、材料，并确保其质量合格。

- 对工具、材料进行分类、分架存放，便于施工过程中取用。

四、施工工艺1. 电线导管预埋：- 根据图纸要求，确定预埋导管的走向、位置和深度。

- 使用专用工具进行开孔，确保孔洞大小、位置符合要求。

- 将导管插入孔洞，并用固定件固定。

2. 管件安装：- 根据设计要求，安装各类管件，如弯头、三通、接头等。

- 确保管件连接牢固，无泄漏。

3. 电气设备安装：- 根据设计要求，安装各类电气设备，如配电箱、插座、开关等。

- 确保设备安装位置准确，连接牢固。

五、成品保护1. 施工过程中，注意保护已完成的预留预埋部位，防止损坏。

2. 严禁在预留预埋部位进行敲击、打孔等作业。

六、质量标准1. 预留预埋位置、尺寸、深度应符合设计要求。

⑶、利用主筋做引下线的按设计找出主筋位置，用油漆做好标记。
技术负责人
交底人
班（组）长
技术交底记录
2018年月日编号：001
工程名称
马家庄·东方御景小区
分项工程名称
水电安装分项
第3页
交底内容：
四、质量标准
（1）水电施工队伍进场后，要立即进行细致的审图，对图纸中所发现的问题及时提出来，并反映到现场技术负责人处。
4、线盒，箱子暗装技术要求：
箱，盒安装应牢固，其垂直，水平距离应与图纸设计偏差不应大于3MM，箱，盒牢固好后用水泥砂浆填实抹平。
洞缝应填实不得有空漏现象。
箱，盒管道开槽深度，安装管道应有1.5-2.0CM的保护层。
箱，盒在安装开孔时应注意，不得乱开多余孔洞，开的数量应和所留管道数量相符并加锁母固定，其箱体开孔位置应符合施工设计规范要求。
2.2材料准备：
套管、密封圈、预埋线管及线盒、焊条、氧气、乙炔、防绣漆等
2.3机械准备：
电焊机、切割机、打磨机、乙炔、气割设备等
三、施工工艺
现场放线定位→套管制作→套管安装、加固→套管内封堵→管道安装、固定→水电暖各部测试
1、现场放线定位：套管轴线部位的位置与标高必须和设计一致，如有变更按书面通知进行施工。套管预埋的位置偏差不得大于10㎜，标高偏差不得大于3㎜。
箱，盒 安装后应与抹灰层平，不得高出抹灰层，以免影响后期贴面的安装,安装时贴面应与墙面贴紧，垂直，水平安装。
5、基础接地
⑴、接地体的连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。焊接处敲去药皮，预埋外漏的刷防腐漆处理。
⑵、搭接长度，扁钢不小于其宽度的2.5倍，且至少3个棱边施焊，圆钢与扁铁及引下线连接时，其搭接长度为圆钢直径的6倍，且应双面施焊。
