安全技术交底记录(水电预留预埋)培训课件

一、交底目的为确保水电预埋预留工程的安全、高效完成，降低安全事故发生的风险，提高工程质量，特进行安全技术交底。

二、交底内容1. 工程概况（1）工程名称：_________项目水电预埋预留工程（2）工程地点：_________（3）工程规模：_________2. 安全生产要求（1）严格遵守国家及地方有关安全生产的法律法规和标准。

（2）加强施工现场安全管理，确保施工现场安全、文明、有序。

（3）严格执行操作规程，杜绝违章作业。

3. 安全技术措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工现场应设置安全警示标志，确保警示标志醒目、规范。

（3）施工前，对施工现场进行安全隐患排查，消除安全隐患。

（4）施工过程中，加强现场巡查，发现安全隐患立即整改。

4. 水电预埋预留施工要点（1）熟悉图纸，了解预埋预留位置、尺寸及要求。

（2）严格按照图纸要求进行施工，确保预埋预留位置准确。

（3）预埋预留管道、线缆等材料应符合国家及行业相关标准。

（4）施工过程中，注意保护钢筋、模板等结构构件，避免损坏。

（5）施工完毕后，及时清理现场，确保现场整洁。

5. 电气施工注意事项（1）施工前，对电气设备进行检查，确保设备完好。

（2）电气设备操作人员必须取得相应资格证书。

（3）施工过程中，严格遵守电气操作规程，防止触电事故发生。

（4）电气设备安装完毕后，进行绝缘测试，确保设备安全可靠。

6. 水管施工注意事项（1）水管材料应符合国家及行业相关标准。

（2）施工过程中，注意保护水管，避免损坏。

（3）管道连接处应密封牢固，防止漏水。

（4）施工完毕后，进行试压测试，确保水管无漏水现象。

三、交底要求1. 施工单位应将本交底内容作为施工过程中的重要依据，认真贯彻执行。

2. 施工单位应加强对施工人员的安全教育，提高施工人员的安全意识。

3. 施工单位应定期对施工现场进行安全检查，确保施工现场安全。

4. 施工单位应建立健全安全生产责任制，明确各级人员的安全责任。

水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

预留预埋技术定义及重要性预留预埋技术是指在建筑施工过程中，根据设计要求预先埋设或预留各种管线、设备等，以便后续施工或安装使用。

预留预埋技术是建筑施工中不可或缺的一部分，它关系到整个工程的质量、进度和成本等方面。

合理的预留预埋设计能够减少后续施工的难度和工作量，提高施工效率和质量。

学习内容预留预埋技术的基本概念、分类和应用范围；预留预埋设计的原则、方法和步骤；学员要求与预期成果学员要求：具有一定的建筑设计和施工基础知识，熟悉建筑施工图纸和相关规范标准。

掌握预留预埋技术的基本理论和实际能够制定和执行预留预埋施工的质量控制和安全防护措施。

能够独立完成一般建筑项目的预留预埋设计工作；预留预埋技术相关概念预留在建筑、安装工程中，为了将来安装各种设备、管道、线路等而在结构施工阶段提前做好的孔洞、槽口等。

预埋在结构施工阶段，将设备、管道、线路等的一部分或全部预先埋入混凝土或钢筋混凝土构件中的施工方法。

技术交底在工程施工前，由技术负责人向参与施工的人员进行的技术性说明，明确施工任务、技术标准、操作方法和注意事项等。

预留预埋技术分类及应用范围分类应用范围行业标准与规范熟悉施工图纸准备施工材料和工具现场勘查安全防护措施施工前准备工作及注意事项具体施工步骤与方法论述01020304测量定位加工制作安装固定检查调整验收标准与流程说明验收标准验收流程施工单位自检合格后报监理单位验收；监理单位组织相关人员进行现场验收；填写验收记录表并签字确认；如有不合格项需进行整改并重新验收。

关键节点识别地下室及楼层预留预埋机电管线密集区域风险控制措施加强图纸会审，提前发现潜在问题关键节点识别及风险控制措施01021 2 3采用先进的施工机械和工具，提高施工效率和质量案例一：某商业综合体项目预留预埋实施经验采用BIM技术进行管线综合排布，提前发现并解决潜在问题制定详细的施工方案和作业指导书，确保施工质量和进度加强现场监管和协调配合，实现与土建施工的无缝对接案例二：某地铁站项目预留预埋优化实践优化设计方案，减少套管和预留洞口的数量和尺寸采用预制装配式预留预埋技术，缩短施工周期和降低成本加强与机电安装的沟通协调，确保预留预埋满足后期使用需求质量检查方法标准制定依据检查频次与周期030201质量检查方法及标准制定常见问题类型及原因分析预留孔洞问题预埋件问题位置偏差、尺寸不符、形状不规则等松动、脱落、锈蚀等管道预埋问题原因分析堵塞、渗漏、变形等设计不合理、施工不规范、材料不合格等问题处理策略及预防措施预防措施问题处理策略加强设计审查、提高施工质量、选用合格材料等经验教训总结安全防护措施制定和执行情况回顾制定全面的安全防护措施01严格执行安全防护措施02定期进行安全检查和评估03环保法规遵守情况总结严格遵守国家和地方环保法规01加强环保宣传和培训02定期进行环保检查和监测03未来改进方向和目标设定完善安全防护措施加强环保管理提高工作人员素质01 02 030102 03问题原因分析针对性解决方案010203对未来学习的期望与建议希望加深理论知识的理解期望增加实践操作的机会传感器、物联网等智能化技术的应用机器人、自动化设备等在预留预埋施工中的尝试智能化、自动化技术在预留预埋技术中的发展010203绿色建筑材料的使用节能减排、资源循环利用等方面的探索绿色环保理念在预留预埋技术中的推广与实践。

1 / 5水电预留预埋施工技术交底(主体)水电预留预埋施工技术交底(主体) 施工技术交底: 水电预留预埋工程施工技术交底审核:xx编制:xx时间:2014-12-20 xx建设集团有限公司水电预埋预留工程施工技术交底交底内容: 一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2 / 52.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设(1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

PVC管关口应平整、光滑;管与管、管与盒(箱)等器件应用插入法连接;连接处结合面应涂专用胶粘剂，接口应牢固密封。

(2)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

(3)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍;暗敷在砼内其弯曲半径不小于管径的10倍。

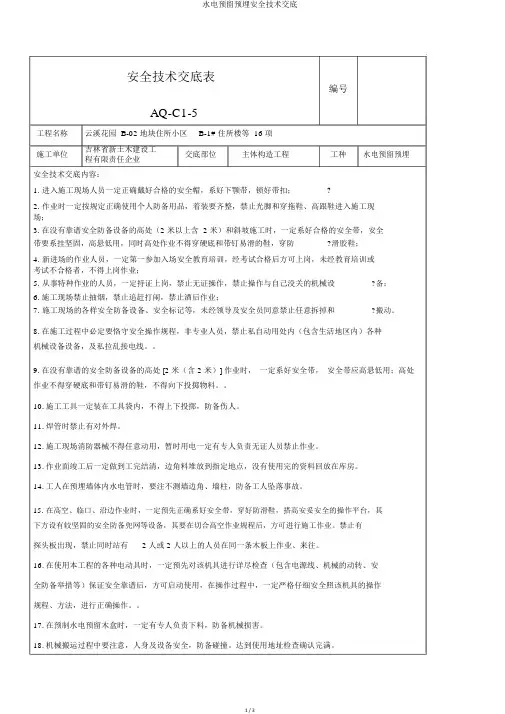

安全技术交底表编号AQ-C1-5工程名称云溪花园 B-02 地块住所小区B-1# 住所楼等 16 项施工单位吉林省新土木建设工交底部位主体构造工程工种水电预留预埋程有限责任企业安全技术交底内容：1. 进入施工现场人员一定正确戴好合格的安全帽，系好下颚带，锁好带扣；?2.作业时一定按规定正确使用个人防备用品，着装要齐整，禁止光脚和穿拖鞋、高跟鞋进入施工现场；3.在没有靠谱安全防备设备的高处（2 米以上含 2 米）和斜坡施工时，一定系好合格的安全带，安全带要系挂坚固，高悬低用，同时高处作业不得穿硬底和带钉易滑的鞋，穿防?滑胶鞋；4.新进场的作业人员，一定第一参加入场安全教育培训，经考试合格后方可上岗，未经教育培训或考试不合格者，不得上岗作业；5. 从事特种作业的人员，一定持证上岗，禁止无证操作，禁止操作与自己没关的机械设?备；6.施工现场禁止抽烟，禁止追赶打闹，禁止酒后作业；7. 施工现场的各样安全防备设备、安全标记等，未经领导及安全员同意禁止任意拆掉和?搬动。

8.在施工过程中必定要恪守安全操作规程，非专业人员，禁止私自动用处内（包含生活地区内）各种机械设备设备，及私拉乱接电线。

9.在没有靠谱的安全防备设备的高处 [2 米（含 2 米）] 作业时，一定系好安全带，安全带应高悬低用；高处作业不得穿硬底和带钉易滑的鞋，不得向下投掷物料。

10.施工工具一定装在工具袋内，不得上下投掷，防备伤人。

11.焊管时禁止有对外焊。

12.施工现场消防器械不得任意动用，暂时用电一定有专人负责无证人员禁止作业。

13.作业面竣工后一定做到工完结清，边角料堆放到指定地点，没有使用完的资料回放在库房。

14.工人在预埋墙体内水电管时，要注不测墙边角、墙柱，防备工人坠落事故。

15.在高空、临口、沿边作业时，一定预先正确系好安全带，穿好防滑鞋，搭高安妥安全的操作平台，其下方设有较坚固的安全防备兜网等设备，其要在切合高空作业规程后，方可进行施工作业。
