专题06 考前必做难题30题-2017年高考物理系列 含解析

专题06 机械能【知识网络】【知识清单】一、功的概念1. 定义：一个物体受到力的作用，如果在力的方向上发生一段位移，就说这个力做了功.2. 做功的两个必要条件：a、力； b、物体在力的方向上发生位移.3. 功的物理意义：功是能量转化的量度。

4. 计算公式：W＝Fl cos α公式的应用及适用条件二、对正功、负功的理解1. 功是标量，只有量值，没有方向．功的正、负并不表示功的方向，而且也不是数量上的正与负。

我们既不能说“正功与负功的方向相反”，也不能说“正功大于负功”，它们仅表示相反的做功效果2. 一个力对物体做负功，往往说成物体克服这个力做功，这两种说法是等效的。

例如，滑动摩擦力对物体做的功为－10J，也可以说成物体克服摩擦力做的功为10J。

3. 比较做功多少时，只比较功的绝对值，不看功的正负号。

例如，－8J的功要比5J的功多。

4. 正功、负功的物理意义5. 力做正功还是负功的判断方法（1）看力F与位移l的夹角αα＜90°，力做正功；α＞90°，力做负功；α＝90°，力不做功。

（2）看力F与速度v的夹角αα＜90°，力做正功；α＞90°，力做负功；α＝90°，力不做功。

看速率增大还是减小，若在力作用下速率增大，此力做正功，反之做负功。

三、总功及其求解方法由合力与分力的等效替代关系知，合力与分力做功也是可以等效替代的，因此计算总功时有两种基本思路：1．先确定物体所受的合外力，再根据公式W合＝F合lcos α求解合外力的功．该方法适用于物体的合外力不变的情况，常见的是发生位移l 过程中，物体所受的各力均没有发生变化．2． 由W ＝Fl cos α计算各个力对物体做的功W 1、W 2、…、W n ，然后将各个外力所做的功求代数和，即W合＝W 1＋W 2＋…＋W n 。

四、计算做功的一般思路五、功率的概念1.定义：功W 跟完成这些功所用的时间t 的比值叫做功率.2.物理意义：描述力对物体做功快慢的物理量.3.单位：在国际单位制中，功率的单位是瓦特，符号W.常用单位：kW 。

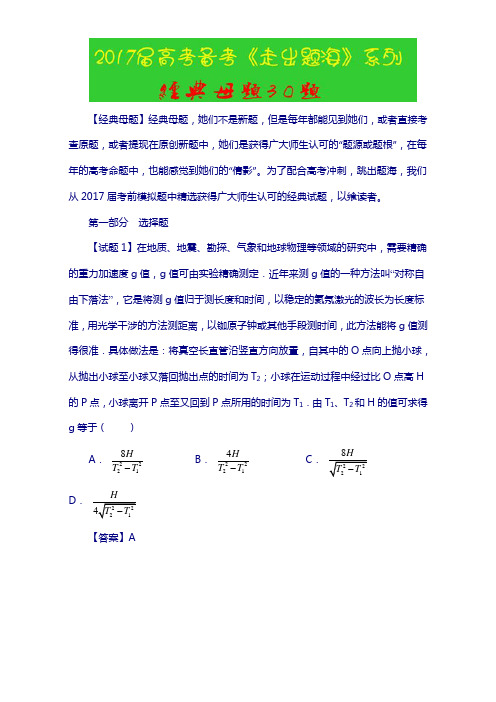

【经典母题】经典母题，她们不是新题，但是每年都能见到她们，或者直接考查原题，或者提现在原创新题中，她们是获得广大师生认可的“题源或题根”，在每年的高考命题中，也能感觉到她们的“倩影”。

为了配合高考冲刺，跳出题海，我们从2017届考前模拟题中精选获得广大师生认可的经典试题，以飨读者。

第一部分 选择题【试题1】在地质、地震、勘探、气象和地球物理等领域的研究中，需要精确的重力加速度g 值，g 值可由实验精确测定．近年来测g 值的一种方法叫“对称自由下落法”，它是将测g 值归于测长度和时间，以稳定的氦氖激光的波长为长度标准，用光学干涉的方法测距离，以铷原子钟或其他手段测时间，此方法能将g 值测得很准．具体做法是：将真空长直管沿竖直方向放置，自其中的O 点向上抛小球，从抛出小球至小球又落回抛出点的时间为T 2；小球在运动过程中经过比O 点高H 的P 点，小球离开P 点至又回到P 点所用的时间为T 1．由T 1、T 2和H 的值可求得g 等于（ ）A ． 22218H T T -B ． 22214H T T - C ．D ．【答案】A考点：竖直上抛运动的规律【名师点睛】分析物体运动的形式，根据运动特点，然后选择相应的规律求解是解决运动问题的基本思路，要在学习中不断培养解题思路。

【试题2】从地面上以初速度v0竖直上抛一质量为m的小球，若运动过程中受到的空气阻力与其速率成正比，球运动的速率随时间变化的规律如图所示，t1时刻到达最高点，再落回地面，落地速率为v1，且落地前小球已经做匀速运动，则在整个过程中，下列说法中不正确．．．的是（）A．小球下降过程中的平均速度大于v1/2B．小球的加速度在上升过程中逐渐减小，在下降过程中也逐渐减小C．小球抛出瞬间的加速度大小为（1+v0/v1）gD．小球被抛出时的加速度值最大，到达最高点的加速度值最小【答案】D考点：牛顿第二定律；v-t图线【试题3】一物块用轻绳AB悬挂于天花板上，用力F拉住套在轻绳上的光滑小圆环O（圆环质量忽略不计），系统在图示位置处于静止状态，此时轻绳OA与竖直方向的夹角为α，力F与竖直方向的夹角为β。

专题1质点的直线运动(2017·高考全国卷甲)为提高冰球运动员的加速能力，教练员在冰面上与起跑线距离s0和s1(s1<s0)处分别放置一个挡板和一面小旗，如图所示．训练时，让运动员和冰球都位于起跑线上，教练员将冰球以初速度v0击出，使冰球在冰面上沿垂直于起跑线的方向滑向挡板；冰球被击出的同时，运动员垂直于起跑线从静止出发滑向小旗．训练要求当冰球到达挡板时，运动员至少到达小旗处．假定运动员在滑行过程中做匀加速运动，冰球到达挡板时的速度为v1，重力加速度大小为g.求(1)冰球与冰面之间的动摩擦因数；(2)满足训练要求的运动员的最小加速度．专题2相互作用1．(2017·高考全国卷甲)如图，一物块在水平拉力F的作用下沿水平桌面做匀速直线运动．若保持F的大小不变，而方向与水平面成60°角，物块也恰好做匀速直线运动．物块与桌面间的动摩擦因数为()A．2－3B．3 6C.33D．322. (多选)(2017·高考全国卷乙)如图，柔软轻绳ON的一端O固定，其中间某点M拴一重物，用手拉住绳的另一端N .初始时，OM 竖直且MN 被拉直，OM 与MN 之间的夹角为α⎝⎛⎭⎫α＞π2 .现将重物向右上方缓慢拉起，并保持夹角α不变．在OM 由竖直被拉到水平的过程中( )A ．MN 上的张力逐渐增大B ．MN 上的张力先增大后减小C ．OM 上的张力逐渐增大D ．OM 上的张力先增大后减小3．(2017·高考全国卷丙)一根轻质弹性绳的两端分别固定在水平天花板上相距80 cm 的两点上，弹性绳的原长也为80 cm.将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为100 cm ；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为(弹性绳的伸长始终处于弹性限度内)( )A ．86 cmB ．92 cmC ．98 cmD ．104 cm4．(多选)(2017·高考天津卷)如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M 、N 上的a 、b 两点，悬挂衣服的衣架挂钩是光滑的，挂于绳上处于静止状态．如果只人为改变一个条件，当衣架静止时，下列说法正确的是( )A ．绳的右端上移到b ′，绳子拉力不变B ．将杆N 向右移一些，绳子拉力变大C ．绳的两端高度差越小，绳子拉力越小D ．若换挂质量更大的衣服，则衣架悬挂点右移专题3 牛顿运动定律1．(2017·高考全国卷丙)如图，两个滑块A 和B 的质量分别为m A ＝1 kg 和m B ＝5 kg ，放在静止于水平地面上的木板的两端，两者与木板间的动摩擦因数均为μ1＝0.5；木板的质量为m ＝4 kg ，与地面间的动摩擦因数为μ2＝0.1.某时刻A 、B 两滑块开始相向滑动，初速度大小均为v 0＝3 m/s.A 、B 相遇时，A 与木板恰好相对静止．设最大静摩擦力等于滑动摩擦力，取重力加速度大小g ＝10 m/s 2.求(1)B与木板相对静止时，木板的速度；(2)A、B开始运动时，两者之间的距离．2．(2017·高考江苏卷)如图所示，两条相距d的平行金属导轨位于同一水平面内，其右端接一阻值为R的电阻．质量为m的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B、方向竖直向下．当该磁场区域以速度v0匀速地向右扫过金属杆后，金属杆的速度变为v.导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：(1)MN刚扫过金属杆时，杆中感应电流的大小I；(2)MN刚扫过金属杆时，杆的加速度大小a；(3)PQ刚要离开金属杆时，感应电流的功率P.专题4曲线运动1．(2017·高考全国卷甲)如图，一光滑大圆环固定在桌面上，环面位于竖直平面内，在大圆环上套着一个小环．小环由大圆环的最高点从静止开始下滑，在小环下滑的过程中，大圆环对它的作用力()A．一直不做功B．一直做正功C．始终指向大圆环圆心D．始终背离大圆环圆心2．(2017·高考全国卷乙)发球机从同一高度向正前方依次水平射出两个速度不同的乒乓球(忽略空气的影响)．速度较大的球越过球网，速度较小的球没有越过球网；其原因是() A．速度较小的球下降相同距离所用的时间较多B．速度较小的球在下降相同距离时在竖直方向上的速度较大C．速度较大的球通过同一水平距离所用的时间较少D．速度较大的球在相同时间间隔内下降的距离较大3. (2017·高考江苏卷)如图所示，A、B两小球从相同高度同时水平抛出，经过时间t在空中相遇．若两球的抛出速度都变为原来的2倍，则两球从抛出到相遇经过的时间为()A．t B．2 2tC．t2D．t4专题5万有引力与航天1．(多选)(2017·高考全国卷甲)如图，海王星绕太阳沿椭圆轨道运动，P为近日点，Q为远日点，M、N为轨道短轴的两个端点，运行的周期为T0.若只考虑海王星和太阳之间的相互作用，则海王星在从P经M、Q到N的运动过程中()A．从P到M所用的时间等于T0/4B．从Q到N阶段，机械能逐渐变大C．从P到Q阶段，速率逐渐变小D．从M到N阶段，万有引力对它先做负功后做正功2．(2017·高考全国卷丙)2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道(可视为圆轨道)运行．与天宫二号单独运行时相比，组合体运行的( )A ．周期变大B ．速率变大C ．动能变大D ．向心加速度变大3．(2017·高考北京卷)利用引力常量G 和下列某一组数据，不能计算出地球质量的是( )A ．地球的半径及重力加速度(不考虑地球自转)B ．人造卫星在地面附近绕地球做圆周运动的速度及周期C ．月球绕地球做圆周运动的周期及月球与地球间的距离D ．地球绕太阳做圆周运动的周期及地球与太阳间的距离4．(多选)(2017·高考江苏卷)“天舟一号”货运飞船于2017年4月20日在文昌航天发射中心成功发射升空．与“天宫二号”空间实验室对接前，“天舟一号”在距地面约380 km 的圆轨道上飞行，则其( )A ．角速度小于地球自转角速度B ．线速度小于第一宇宙速度C ．周期小于地球自转周期D ．向心加速度小于地面的重力加速度5．(2017·高考天津卷)我国自主研制的首艘货运飞船“天舟一号”发射升空后，与已经在轨运行的“天宫二号”成功对接形成组合体．假设组合体在距地面高为h 的圆形轨道上绕地球做匀速圆周运动，已知地球的半径为R ，地球表面处重力加速度为g ，且不考虑地球自转的影响．则组合体运动的线速度大小为________，向心加速度大小为________．专题6 机械能及其守恒定律1．(2017·高考全国卷丙)如图，一质量为m ，长度为l 的均匀柔软细绳PQ 竖直悬挂．用外力将绳的下端Q 缓慢地竖直向上拉起至M 点，M 点与绳的上端P 相距13l .重力加速度大小为g .在此过程中，外力做的功为( )A.19mgl B ．16mglC.13mgl D ．12mgl2．(2017·高考天津卷)“天津之眼”是一座跨河建设、桥轮合一的摩天轮，是天津市的地标之一．摩天轮悬挂透明座舱，乘客随座舱在竖直面内做匀速圆周运动．下列叙述正确的是( )A ．摩天轮转动过程中，乘客的机械能保持不变B ．在最高点时，乘客重力大于座椅对他的支持力C ．摩天轮转动一周的过程中，乘客重力的冲量为零D ．摩天轮转动过程中，乘客重力的瞬时功率保持不变3. (2017·高考江苏卷)如图所示，一小物块被夹子夹紧，夹子通过轻绳悬挂在小环上，小环套在水平光滑细杆上．物块质量为M ，到小环的距离为L ，其两侧面与夹子间的最大静摩擦力均为F .小环和物块以速度v 向右匀速运动，小环碰到杆上的钉子P 后立刻停止，物块向上摆动．整个过程中，物块在夹子中没有滑动．小环和夹子的质量均不计，重力加速度为g .下列说法正确的是( )A ．物块向右匀速运动时，绳中的张力等于2FB ．小环碰到钉子P 时，绳中的张力大于2FC ．物块上升的最大高度为2v 2gD ．速度v 不能超过（2F －Mg ）LM4．(多选)(2017·高考江苏卷)如图所示，三个小球A 、B 、C 的质量均为m ，A 与B 、C 间通过铰链用轻杆连接，杆长为L .B 、C 置于水平地面上，用一轻质弹簧连接，弹簧处于原长．现A 由静止释放下降到最低点，两轻杆间夹角α由60°变为120°.A 、B 、C 在同一竖直平面内运动，弹簧在弹性限度内，忽略一切摩擦，重力加速度为g .则此下降过程中( )A ．A 的动能达到最大前，B 受到地面的支持力小于32mgB ．A 的动能最大时，B 受到地面的支持力等于32mgC ．弹簧的弹性势能最大时，A 的加速度方向竖直向下D ．弹簧的弹性势能最大值为32mgL 5．(2017·高考江苏卷)如图所示，两个半圆柱A 、B 紧靠着静置于水平地面上，其上有一光滑圆柱C ，三者半径均为R .C 的质量为m ，A 、B 的质量都为m2，与地面间的动摩擦因数均为μ.现用水平向右的力拉A ，使A 缓慢移动，直至C 恰好降到地面．整个过程中B 保持静止．设最大静摩擦力等于滑动摩擦力，重力加速度为g .求：(1)未拉A 时，C 受到B 作用力的大小F ； (2)动摩擦因数的最小值μmin ；(3)A 移动的整个过程中，拉力做的功W .专题7 碰撞与动量守恒1．(2017·高考全国卷乙)将质量为1.00 kg 的模型火箭点火升空，50 g 燃烧的燃气以大小为600 m/s 的速度从火箭喷口在很短时间内喷出．在燃气喷出后的瞬间，火箭的动量大小为(喷出过程中重力和空气阻力可忽略)( )A．30 kg·m/s B．5.7×102 kg·m/sC．6.0×102 kg·m/s D．6.3×102 kg·m/s2．(多选)(2017·高考全国卷丙)一质量为2 kg的物块在合外力F的作用下从静止开始沿直线运动．F随时间t变化的图线如图所示，则()A．t＝1 s时物块的速率为1 m/sB．t＝2 s时物块的动量大小为4 kg·m/sC．t＝3 s时物块的动量大小为5 kg·m/sD．t＝4 s时物块的速度为零3．(2017·高考北京卷)在磁感应强度为B的匀强磁场中，一个静止的放射性原子核发生了一次α衰变．放射出的α粒子(42He)在与磁场垂直的平面内做圆周运动，其轨道半径为R.以m、q分别表示α粒子的质量和电荷量．(1)放射性原子核用A Z X表示，新核的元素符号用Y表示，写出该α衰变的核反应方程．(2)α粒子的圆周运动可以等效成一个环形电流，求圆周运动的周期和环形电流大小．(3)设该衰变过程释放的核能都转化为α粒子和新核的动能，新核的质量为M，求衰变过程的质量亏损Δm.4．(2017·高考天津卷)如图所示，物块A和B通过一根轻质不可伸长的细绳相连，跨放在质量不计的光滑定滑轮两侧，质量分别为m A＝2 kg、m B＝1 kg.初始时A静止于水平地面上，B悬于空中．现将B竖直向上再举高h＝1.8 m(未触及滑轮)，然后由静止释放．一段时间后细绳绷直，A、B以大小相等的速度一起运动，之后B恰好可以和地面接触．取g＝10 m/s2，空气阻力不计．求：(1)B从释放到细绳刚绷直时的运动时间t；(2)A的最大速度v的大小；(3)初始时B离地面的高度H.专题8静电场1．(多选)(2017·高考全国卷乙)在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r的关系如图所示．电场中四个点a、b、c和d的电场强度大小分别为E a、E b、E c 和E d.点a到点电荷的距离r a与点a的电势φa已在图中用坐标(r a，φa)标出，其余类推．现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为W ab、W bc和W cd.下列选项正确的是()A．E a∶E b＝4∶1 B．E c∶E d＝2∶1C．W ab∶W bc＝3∶1 D．W bc∶W cd＝1∶32. (多选)(2017·高考全国卷丙)一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图所示，三点的电势分别为10 V、17 V、26 V．下列说法正确的是()A．电场强度的大小为2.5 V/cmB．坐标原点处的电势为1 VC．电子在a点的电势能比在b点的低7 eVD．电子从b点运动到c点，电场力做功为9 eV3. (多选)(2017·高考天津卷)如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是一个电子只在静电力作用下的运动轨迹．设电子在A、B两点的加速度大小分别为a A、a B，电势能分别为E p A、E p B.下列说法正确的是()A．电子一定从A向B运动B．若a A>a B，则Q靠近M端且为正电荷C．无论Q为正电荷还是负电荷一定有E p A<E p BD．B点电势可能高于A点电势4．(2017·高考江苏卷)如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别位于O、M、P点．由O点静止释放的电子恰好能运动到P点．现将C板向右平移到P′点，则由O点静止释放的电子()A．运动到P点返回B．运动到P和P′点之间返回C．运动到P′点返回D．穿过P′点5．(多选)(2017·高考江苏卷)在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．下列说法正确有()A．q1和q2带有异种电荷B．x1处的电场强度为零C．负电荷从x1移到x2，电势能减小D．负电荷从x1移到x2，受到的电场力增大6．(2017·高考全国卷甲)如图，两水平面(虚线)之间的距离为H，其间的区域存在方向水平向右的匀强电场．自该区域上方的A点将质量均为m、电荷量分别为q和－q(q>0)的带电小球M、N先后以相同的初速度沿平行于电场的方向射出．小球在重力作用下进入电场区域，并从该区域的下边界离开．已知N离开电场时的速度方向竖直向下；M在电场中做直线运动，刚离开电场时的动能为N刚离开电场时动能的1.5倍．不计空气阻力，重力加速度大小为g.求(1)M与N在电场中沿水平方向的位移之比；(2)A点距电场上边界的高度；(3)该电场的电场强度大小．7．(2017·高考全国卷乙)真空中存在电场强度大小为E1的匀强电场，一带电油滴在该电场中竖直向上做匀速直线运动，速度大小为v0.在油滴处于位置A时，将电场强度的大小突然增大到某值，但保持其方向不变．持续一段时间t1后，又突然将电场反向，但保持其大小不变；再持续同样一段时间后，油滴运动到B点．重力加速度大小为g.(1)求油滴运动到B点时的速度；(2)求增大后的电场强度的大小；为保证后来的电场强度比原来的大，试给出相应的t1和v0应满足的条件．已知不存在电场时，油滴以初速度v0做竖直上抛运动的最大高度恰好等于B、A两点间距离的两倍．8．(2017·高考北京卷)如图所示，长l＝1 m的轻质细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角θ＝37°.已知小球所带电荷量q＝1.0×10－6 C，匀强电场的场强E＝3.0×103 N/C，取重力加速度g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8.求：(1)小球所受电场力F的大小．(2)小球的质量m.(3)将电场撤去，小球回到最低点时速度v的大小．专题9磁场1. (2017·高考全国卷甲)如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P 为磁场边界上的一点，大量相同的带电粒子以相同的速率经过P点，在纸面内沿不同方向射入磁场．若粒子射入速率为v1，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v2，相应的出射点分布在三分之一圆周上．不计重力及带电粒子之间的相互作用．则v2∶v1为()A ．3∶2B ．2∶1 C.3∶1D ．3∶ 22．(2017·高考全国卷乙)如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里．三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c .已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动．下列选项正确的是( )A ．m a ＞m b ＞m cB ．m b ＞m a ＞m cC ．m c ＞m a ＞m bD ．m c ＞m b ＞m a3. (多选)(2017·高考全国卷乙)如图，三根相互平行的固定长直导线L 1、L 2和L 3两两等距，均通有电流I ，L 1中电流方向与L 2中的相同，与L 3中的相反．下列说法正确的是( )A ．L 1所受磁场作用力的方向与L 2、L 3所在平面垂直B ．L 3所受磁场作用力的方向与L 1、L 2所在平面垂直C ．L 1、L 2和L 3单位长度所受的磁场作用力大小之比为1∶1∶ 3D ．L 1、L 2和L 3单位长度所受的磁场作用力大小之比为3∶3∶14. (2017·高考全国卷丙)如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l .在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零．如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为( )A ．0B ．33B 0C.233B 0D ．2B 05．(2017·高考全国卷丙)如图，空间存在方向垂直于纸面(xOy 平面)向里的磁场．在x ≥0区域，磁感应强度的大小为B 0；x ＜0区域，磁感应强度的大小为λB 0(常数λ＞1)．一质量为m、电荷量为q(q＞0)的带电粒子以速度v0从坐标原点O沿x轴正向射入磁场，此时开始计时，当粒子的速度方向再次沿x轴正向时，求(不计重力)(1)粒子运动的时间；(2)粒子与O点间的距离．6．(2017·高考天津卷)平面直角坐标系xOy中，第Ⅰ象限存在垂直于平面向里的匀强磁场，第Ⅲ象限存在沿y轴负方向的匀强电场，如图所示．一带负电的粒子从电场中的Q点以速度v0沿x轴正方向开始运动，Q点到y轴的距离为到x轴距离的2倍．粒子从坐标原点O 离开电场进入磁场，最终从x轴上的P点射出磁场，P点到y轴距离与Q点到y轴距离相等．不计粒子重力，问：(1)粒子到达O点时速度的大小和方向；(2)电场强度和磁感应强度的大小之比．7．(2017·高考江苏卷)一台质谱仪的工作原理如图所示．大量的甲、乙两种离子飘入电压为U0的加速电场，其初速度几乎为0，经加速后，通过宽为L的狭缝MN沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片上．已知甲、乙两种离子的电荷量均为＋q，质量分别为2m和m，图中虚线为经过狭缝左、右边界M、N的甲种离子的运动轨迹．不考虑离子间的相互作用．(1)求甲种离子打在底片上的位置到N点的最小距离x；(2)在图中用斜线标出磁场中甲种离子经过的区域，并求该区域最窄处的宽度d；(3)若考虑加速电压有波动，在(U0－ΔU )到(U0＋ΔU )之间变化，要使甲、乙两种离子在底片上没有重叠，求狭缝宽度L满足的条件．专题10电磁感应1．(多选)(2017·高考全国卷甲)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直．边长为0.1 m、总电阻为0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图(a)所示．已知导线框一直向右做匀速直线运动，cd边于t＝0时刻进入磁场．线框中感应电动势随时间变化的图线如图(b)所示(感应电流的方向为顺时针时，感应电动势取正)．下列说法正确的是()A．磁感应强度的大小为0.5 TB．导线框运动速度的大小为0.5 m/sC．磁感应强度的方向垂直于纸面向外D．在t＝0.4 s至t＝0.6 s这段时间内，导线框所受的安培力大小为0.1 N2．(多选)(2017·高考全国卷甲)某同学自制的简易电动机示意图如图所示．矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴．将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方．为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将()A．左、右转轴下侧的绝缘漆都刮掉B．左、右转轴上下两侧的绝缘漆都刮掉C．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉3．(2017·高考全国卷乙)扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示．无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是()4．(2017·高考全国卷丙)如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是()A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向5．(2017·高考北京卷)图1和图2是教材中演示自感现象的两个电路图，L1和L2为电感线圈．实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同．下列说法正确的是()A．图1中，A1与L1的电阻值相同B．图1中，闭合S1，电路稳定后，A1中电流大于L1中电流C．图2中，变阻器R与L2的电阻值相同D．图2中，闭合S2瞬间，L2中电流与变阻器R中电流相等6．(2017·高考天津卷)如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下．现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是()A．ab中的感应电流方向由b到aB．ab中的感应电流逐渐减小C．ab所受的安培力保持不变D．ab所受的静摩擦力逐渐减小7．(2017·高考江苏卷)如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为()A．1∶1B．1∶2C．1∶4 D．4∶18．(2017·高考北京卷)发电机和电动机具有装置上的类似性，源于它们机理上的类似性．直流发电机和直流电动机的工作原理可以简化为如图1、图2所示的情景．在竖直向下的磁感应强度为B的匀强磁场中，两根光滑平行金属轨道MN、PQ固定在水平面内，相距为L，电阻不计．电阻为R的金属导体棒ab垂直于MN、PQ放在轨道上，与轨道接触良好，以速度v(v平行于MN)向右做匀速运动．图1轨道端点MP间接有阻值为r的电阻，导体棒ab受到水平向右的外力作用．图2轨道端点MP间接有直流电源，导体棒ab通过滑轮匀速提升重物，电路中的电流为I.(1)求在Δt时间内，图1“发电机”产生的电能和图2“电动机”输出的机械能．(2)从微观角度看，导体棒ab中的自由电荷所受洛伦兹力在上述能量转化中起着重要作用．为了方便，可认为导体棒中的自由电荷为正电荷．a．请在图3(图1的导体棒ab)、图4(图2的导体棒ab)中，分别画出自由电荷所受洛伦兹力的示意图．b．我们知道，洛伦兹力对运动电荷不做功．那么，导体棒ab中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请以图2“电动机”为例，通过计算分析说明．9．(2017·高考天津卷)电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器．电磁轨道炮示意如图，图中直流电源电动势为E，电容器的电容为C.两根固定于水平面内的光滑平行金属导轨间距为l，电阻不计．炮弹可视为一质量为m、电阻为R的金属棒MN，垂直放在两导轨间处于静止状态，并与导轨良好接触．首先开关S接1，使电容器完全充电．然后将S接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B的匀强磁场(图中未画出)，MN开始向右加速运动．当MN上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN达到最大速度，之后离开导轨．问：(1)磁场的方向；(2)MN刚开始运动时加速度a的大小；(3)MN离开导轨后电容器上剩余的电荷量Q是多少．。

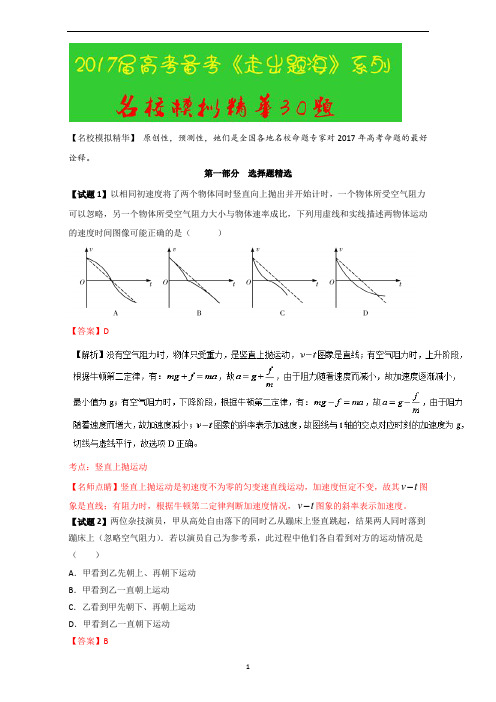

【名校模拟精华】原创性，预测性，她们是全国各地名校命题专家对2017年高考命题的最好诠释。

第一部分选择题精选【试题1】以相同初速度将了两个物体同时竖直向上抛出并开始计时，一个物体所受空气阻力可以忽略，另一个物体所受空气阻力大小与物体速率成比，下列用虚线和实线描述两物体运动的速度时间图像可能正确的是（）【答案】D考点：竖直上抛运动【名师点睛】竖直上抛运动是初速度不为零的匀变速直线运动，加速度恒定不变，故其v t-图象是直线；有阻力时，根据牛顿第二定律判断加速度情况，v t-图象的斜率表示加速度。

【试题2】两位杂技演员，甲从高处自由落下的同时乙从蹦床上竖直跳起，结果两人同时落到蹦床上（忽略空气阻力）．若以演员自己为参考系，此过程中他们各自看到对方的运动情况是（）A．甲看到乙先朝上、再朝下运动B．甲看到乙一直朝上运动C．乙看到甲先朝下、再朝上运动D．甲看到乙一直朝下运动【答案】B考点:参考系、相对运动。

【名师点睛】参考系（1）定义：要描述一个物体的运动，首先要选定某个其他物体做参考，这个用来做参考的物体称为参考系。

（2）选取：可任意选取，但对同一物体的运动，所选的参考系不同，运动的描述可能会不同，通常以地面为参考系。

【试题3】某人骑自行车沿平直坡道向下滑行，其车把上挂有一只水壶，若滑行过程中悬绳始终竖直，如图所示，不计空气阻力，则下列说法错误．．的是A．自行车一定做匀速运动B．壶内水面一定水平C．水壶及水整体的重心一定在悬绳正下方D．壶身中轴一定与坡道垂直【答案】D【解析】因滑行过程中悬绳始终竖直，则自行车匀速下行，故水壶处于平衡状态，故壶内水面一定水平；由平衡知识可知水壶及水整体的重心一定在悬绳正下方；壶身中轴一定与水平面垂直，故ABC正确，D错误；此题选择错误的选项，故选D．【试题4】如图所示，光滑的夹角为θ＝30°的三角杆水平放置，两小球A、B分别穿在两个杆上，两球之间有一根轻绳连接两球，现在用力将小球B缓慢拉动，直到轻绳被拉直时，测出拉力F ＝10 N，则此时关于两个小球受到的力的说法正确的是（小球重力不计）A．小球A只受到杆对A的弹力B．小球A受到的杆的弹力大小为20 NC．此时绳子与穿有AD ．小球B 【答案】B 【解析】由题意可知，对A 、B 分别受力分析，如图所示，A 球受到杆对A 的弹力与绳子的张力，故A 错误；对B 受力分析，如图所示，根据受力平衡条件，则有：2030A F N N sin ==︒，故B 正确；此时绳子与穿有A 球的杆垂直，绳子张力大小20N ，故C 错误；根据力的合成，结合力的平行四边形定则可知，小球B 受到杆的弹力大小为30B F N N tan =︒＝＝，故D 错误；故选B 。

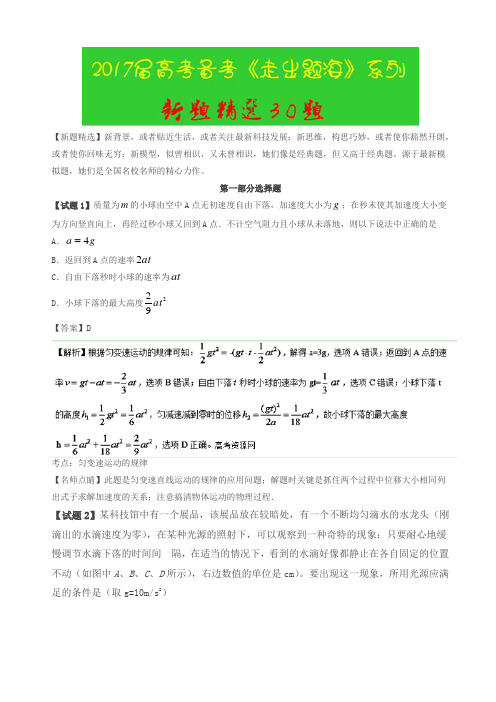

【新题精选】新背景，或者贴近生活，或者关注最新科技发展；新思维，构思巧妙，或者使你豁然开朗，或者使你回味无穷；新模型，似曾相识，又未曾相识，她们像是经典题，但又高于经典题。

源于最新模拟题，她们是全国名校名师的精心力作。

第一部分选择题【试题1】质量为m 的小球由空中A 点无初速度自由下落，加速度大小为g ；在秒末使其加速度大小变为方向竖直向上，再经过秒小球又回到A 点．不计空气阻力且小球从未落地，则以下说法中正确的是A ．g a 4B ．返回到A 点的速率at 2C ．自由下落秒时小球的速率为atD ．小球下落的最大高度292at 【答案】D考点：匀变速运动的规律【名师点睛】此题是匀变速直线运动的规律的应用问题；解题时关键是抓住两个过程中位移大小相同列出式子求解加速度的关系；注意搞清物体运动的物理过程．【试题2】某科技馆中有一个展品，该展品放在较暗处，有一个不断均匀滴水的水龙头（刚滴出的水滴速度为零），在某种光源的照射下，可以观察到一种奇特的现象：只要耐心地缓慢调节水滴下落的时间间 隔，在适当的情况下，看到的水滴好像都静止在各自固定的位置不动（如图中A 、B 、C 、D 所示），右边数值的单位是cm ）。

要出现这一现象，所用光源应满足的条件是（取g=10m/s 2）A．普通的白炽光源即可 B．频闪发光，间歇时间为0．30sC．频闪发光，间歇时间为0．14s D．频闪发光，间歇时间为0．17s【答案】D【解析】考点：匀变速直线运动的规律【名师点睛】本题是匀变速直线运动的规律的应用问题；考查分析运用物理知识分析实际问题的能力，巧妙利用视觉暂留和光源的周期性。

【试题3】智能手机的普及使“低头族”应运而生。

低头时，颈椎受到的压力会增大（当人体直立时，颈椎所承受的压力等于头部的重量）。

现将人体头颈部简化为如图所示的模型：重心在头部的P点，在可绕O转动的颈椎OP（轻杆）的支持力和沿PQ方向肌肉拉力的作用下处于静止。

历年高考物理真题精选之黄金30题专题06 抛体运动一、单选题1．（2021·浙江·高考真题）某一滑雪运动员从滑道滑出并在空中翻转时经多次曝光得到的照片如图所示，每次曝光的时间间隔相等。

若运动员的重心轨迹与同速度不计阻力的斜抛小球轨迹重合，A、B、C和D表示重心位置，且A和D处于同一水平高度。

下列说法正确的是（）A．相邻位置运动员重心的速度变化相同B．运动员在A、D位置时重心的速度相同C．运动员从A到B和从C到D的时间相同D．运动员重心位置的最高点位于B 和C中间【答案】A【解析】A．因每次曝光的时间间隔相等，而运动员在空中只受重力作用，加速度为g，则相邻位置运动员重心的速度变化均为g∆t，选项A正确；B．运动员在A、D位置时重心的速度大小相同，但是方向不同，选项B错误；C．由图可知，运动员从A到B为4∆t，从C到D的时间5∆t，时间不相同，选项C错误；D．运动员重心位置的最高点位于C点，选项D错误。

故选A。

2．（2012·上海·高考真题）如图，斜面上a、b、c三点等距，小球从a点正上方O点抛出，做初速为v0的平抛运动，恰落在b点．若小球初速变为v，其落点位于c，则（）A ．v 0< v <2v 0B ．v =2v 0C ．2v 0< v <3v 0D ．v >3v 0【答案】 A 【解析】小球从a 点正上方O 点抛出，做初速为v 0的平抛运动，恰落在b 点，改变初速度，落在c 点，知水平位移变为原来的2倍，若时间不变，则初速度变为原来的2倍，由于运动时间变长，则初速度小于2v 0，故A 正确，BCD 错误．3．（2013·安徽·高考真题）由消防水龙带的喷嘴喷出水的流量是0.28m 3/min ，水离开喷口时的速度大小为，方向与水平面夹角为60°，在最高处正好到达着火位置，忽略空气阻力，则空中水柱的高度和水量分别是（重力加速度g 取10m/s 2） A ．28.8m ； 1.12×10-2m 3 B ．28.8m ；0.672m 3 C ．38.4m ；1.29×10-2m 3 D ．38.4m ；0.776m 3【答案】 A 【解析】水在空中做斜抛运动，将水的速度分解到水平方向和竖直方向，在竖直方向上的分初速度0sin6024m/sy v v ==因此水柱的高度228.8m2yv h g==水从喷出到最高点的时间2.4sy v t g ==这样空中的水量230.282.4 1.1210m 60Q -=⨯=⨯故选A 。

【考前必做基础】考前复习备考,必须回归基础；本专题,也是参考了近几年高考命题,总结出考生必须复习到的常考点、重点、热点,本专题总结了破解它们的“根本”。

完成本专题,增强考生应试的底气,更有自信。

第一部分选择题【试题1】某人站在20m的平台边缘,以20m/s的初速度竖直上抛一石子,不计空气阻力,2=,则抛出后石子距离抛出点15m处的时间是10/g m sA、1sB、3sC、)2sD、)2s 【答案】ABD考点：考查了抛体运动规律的应用。

【名师点睛】本题关键是将竖直上抛运动的上升和下降阶段作为整个过程考虑（匀变速直线运动）,同时要明确物体的位置可能在抛出点上方,也可能在抛出点下方、【试题2】AK47步枪成为众多军人的最爱、若该步枪的子弹在枪膛内的加速度随时间变化的图象如图所示,下列说法正确的是A、子弹离开枪膛时的速度为450 m／sB、子弹离开枪膛时的速度为600 m／sC、子弹在枪膛内运动的距离小于0、45 mD、子弹在枪膛内运动的距离大于0、45 m【答案】D【解析】根据可知,图像与坐标轴围成的面积等于速度的变化量,则子弹离开枪膛的速度为：,选项AB错误；子弹在枪膛内的做加速度减小的加速运动,则平均速度大于,故子弹在枪膛内运动的距离大于,故选项C错误,D正确；故选D、【试题3】如下图所示,用两根等长轻绳将木板悬挂在竖直木桩上等高的两点,制成一简易秋千。

某次维修时将两轻绳各剪去一小段,但仍能保持等长且悬挂点不变当木板静止时,F1表示木板所受合力的大小,F2表示单根轻绳对木板拉力的大小,则维修后A、F1不变,F2变大B、F1不变,F2变小C、F1变大,F2变大D、F1变小,F2变小【答案】A【解析】试题分析：木板所受合力就是木板的重力,是不变的,故选项CD 错误；维修时将两轻绳各剪去一小段时,两个绳子的夹角会变大,而两个绳子的合力不变,故每个绳子的拉力会变大,故选项A 正确,B 错误。

考点：力的合成。

2017年高考物理试题分类汇编及解析专题01. 直线运动力和运动专题02. 曲线运动万有引力与航天专题03. 机械能和动量专题04. 电场专题05. 磁场专题06. 电磁感应专题07. 电流和电路专题08. 选修3-3专题09. 选修3-4专题10. 波粒二象性、原子结构和原子核专题11. 力学实验专题12. 电学实验专题13. 力与运动计算题专题14. 电与磁计算题专题01. 直线运动力和运动1．【2017·新课标Ⅲ卷】一根轻质弹性绳的两端分别固定在水平天花板上相距80cm的两点上，弹性绳的原长也为80 cm。

将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为100 cm；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为（弹性绳的伸长始终处于弹性限度内）A．86 cm B． 92 cm C． 98 cm D． 104 cm【答案】B【考点定位】胡克定律、物体的平衡【名师点睛】在处理共点力平衡问题时，关键是对物体进行受力分析，再根据正交分解法将各个力分解成两个方向上的力，然后列式求解；如果物体受到三力处于平衡状态，可根据矢量三角形法，将三个力移动到一个三角形中，然后根据正弦定理列式求解。

前后两次始终处于静止状态，即合外力为零，在改变绳长的同时，绳与竖直方向的夹角跟着改变。

2．【2017·天津卷】如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M、N上的a、b两点，悬挂衣服的衣架钩是光滑的，挂于绳上处于静止状态。

如果只人为改变一个条件，当衣架静止时，下列说法正确的是A．绳的右端上移到b ，绳子拉力不变B．将杆N向右移一些，绳子拉力变大C．绳的两端高度差越小，绳子拉力越小D．若换挂质量更大的衣服，则衣架悬挂点右移【答案】AB【解析】设两杆间距离为d ，绳长为l ，Oa 、Ob 段长度分别为l a 和l b ，则b a l l l +=，两部分绳子与竖直方向夹角分别为α和β，受力分析如图所示。

考点分类：考点分类见下表考点一应用动量定理求解连续作用问题机枪连续发射子弹、水柱持续冲击煤层等都属于连续作用问题．这类问题的特点是：研究对象不是质点(也不是能看成质点的物体)，动量定理应用的对象是质点或可以看做质点的物体，所以应设法把子弹、水柱质点化，通常选取一小段时间内射出的子弹或喷出的水柱作为研究对象，对它们进行受力分析，应用动量定理，或者综合牛顿运动定律综合求解．考点二“人船模型”问题的特点和分析1．“人船模型”问题两个原来静止的物体发生相互作用时，若所受外力的矢量和为零，则动量守恒．在相互作用的过程中，任一时刻两物体的速度大小之比等于质量的反比．这样的问题归为“人船模型”问题．2．人船模型的特点(1)两物体满足动量守恒定律：m1v1－m2v2＝0.(2)运动特点：人动船动，人静船静，人快船快，人慢船慢，人左船右；人船位移比等于它们质量的反比；人船平均速度(瞬时速度)比等于它们质量的反比，即x1x2＝v1v2＝m2m1.(3)应用此关系时要注意一个问题：公式v1、v2和x 一般都是相对地面而言的．考点三 动量守恒中的临界问题1.滑块不滑出小车的临界问题如图所示,滑块冲上小车后,在滑块与小车之间的摩擦力作用下,滑块做减速运动,小车做加速运动.滑块刚好不滑出小车的临界条件是滑块到达小车末端时,滑块与小车的速度相同.＃网2.两物体不相碰的临界问题两个在光滑水平面上做匀速运动的物体,甲物体追上乙物体的条件是甲物体的速度v 甲大于乙物体的速度v 乙,即v 甲>v 乙,而甲物体与乙物体不相碰的临界条件是v 甲=v 乙. 3.涉及物体与弹簧相互作用的临界问题对于由弹簧组成的系统,在物体间发生相互作用的过程中,当弹簧被压缩到最短时,弹簧两端的两个物体的速度相等.4.涉及最大高度的临界问题在物体滑上斜面体(斜面体放在光滑水平面上)的过程中,由于弹力的作用,斜面体在水平方向将做加速运动.物体滑到斜面体上最高点的临界条件是物体与斜面体沿水平方向具有共同的速度,物体在竖直方向的分速度等于零.考点四 弹簧类的慢碰撞问题慢碰撞问题指的是物体在相互作用的过程中,有弹簧、光滑斜面或光滑曲面等,使得作用不像碰撞那样瞬间完成,并存在明显的中间状态,在研究此类问题时,可以将作用过程分段研究,也可以全过程研究.典例精析★考点一：应用动量定理求解连续作用问题◆典例一：正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力f 与m 、n 和v 的关系．(注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明) 【答案】f ＝13nmv2 【解析】◆典例二:一股水流以10 m/s 的速度从喷嘴竖直向上喷出，喷嘴截面积为0.5 cm2，有一质量为0.32 kg 的球，因受水对其下侧的冲击而停在空中，若水冲击球后速度变为0，则小球停在离喷嘴多高处？【答案】1.8 m【解析】小球能停在空中，说明小球受到的冲力等于重力F ＝mg ①小球受到的冲力大小等于小球对水的力．取很小一段长为Δl 的小水柱Δm ，其受到重力Δmg 和球对水的力F ，取向下为正方向．学＊(F ＋Δmg)t ＝0－(－Δmv)②其中小段水柱的重力Δm·g 忽略不计，Δm ＝ρS·Δl★考点二：“人船模型”问题的特点和分析◆典例一：如图所示，长为L 、质量为M 的小船停在静水中，质量为m 的人从静止开始从船头走到船尾，不计水的阻力，求船和人相对地面的位移各为多少？【答案】m m ＋M L Mm ＋M L【解析】设任一时刻人与船的速度大小分别为v 1、v 2，作用前都静止．因整个过程中动量守恒，所以有mv 1＝Mv 2.而整个过程中的平均速度大小为v 1、v 2，则有m v 1＝M v 2.两边乘以时间t 有m v 1t ＝M v 2t ，即mx 1＝Mx 2.且x 1＋x 2＝L ，可求出x 1＝M m ＋M L ，x 2＝mm ＋M L . ◆典例二：如图所示，一个倾角为α的直角斜面体静置于光滑水平面上，斜面体质量为M ，顶端高度为h ，今有一质量为m 的小物体，沿光滑斜面下滑，当小物体从斜面顶端自由下滑到底端时，斜面体在水平面上移动的距离是( )A.mh M ＋mB.Mh M ＋mC.mh ＋D.Mh ＋【答案】C★考点三：动量守恒中的临界问题◆典例一：两质量分别为M1和M2的劈A 和B,高度相同,放在光滑水平面上,A 和B 的倾斜面都是光滑曲面,曲面下端与水平面相切,如图所示.一质量为m 的物块位于劈A 的倾斜面上,距水平面的高度为h.物块从静止滑下,然后滑上劈B.求物块在B 上能够达到的最大高度.【答案】h′=1212()()M M M m M m ++h.◆典例二 甲、乙两个小孩各乘一辆冰车在水平冰面上游戏,甲和他的冰车的质量共为M=30 kg,乙和他的冰车的质量也是30 kg.游戏时,甲推着一个质量为m=15 kg 的箱子和他一起以大小为v0=2.0 m/s 的速度滑行,乙以同样大小的速度迎面滑来,如图所示.为了避免相撞,甲突然将箱子沿冰面推给乙,箱子滑到乙处时乙迅速把它抓住.若不计冰面的摩擦力,求甲至少要以多大的速度(相对于地面)将箱子推出,才能避免与乙相撞.【答案】5.2 m/s【解析】法一 取甲开始运动的方向为正方向,设甲推出箱子后的速度为v1,箱子的速度为v,以甲和箱子为系统,则由动量守恒定律得(m+M)v0=Mv1+mv.设乙抓住箱子后其速度为v2,以箱子和乙为系统,则由动量守恒定律得mv-Mv0=(m+M)v2.而甲、乙不相撞的条件是v2≥v1,当甲和乙的速度相等时,甲推箱子的速度最小,此时v1=v2.联立上述三式可得v=222222m mM M m mM+++v0=5.2 m/s.即甲至少要以对地5.2 m/s 的速度将箱子推出,才能避免与乙相撞.法二 若以甲、乙和箱子三者组成的整体为一系统,由于不相撞的条件是甲、乙速度相等,设为v1,则由动量守恒定律得(m+M)v0-Mv0=(m+2M)v1,代入具体数据可得v1=0.4 m/s.再以甲和箱子为一系统,设推出箱子的速度为v,推出箱子前、后系统的动量守恒(m+M)v0=Mv1+mv,代入具体数据得v=5.2 m/s.考点四 弹簧类的慢碰撞问题◆典例一：(2018·四川南充模拟)如图所示,质量为M 的滑块静止在光滑的水平桌面上,滑块的光滑弧面底部与桌面相切,一质量为m 的小球以速度v0向滑块滚来,设小球不能越过滑块,求:(1)小球到达最高点时小球和滑块的速度分别为多少? (2)小球上升的最大高度.【答案】v=0mv M m+,h=202()Mv M m g +1.【2016·全国新课标Ⅰ卷】（10分）某游乐园入口旁有一喷泉，喷出的水柱将一质量为M 的卡通玩具稳定地悬停在空中。

专题1质点的直线运动(2017·高考全国卷甲)为提高冰球运动员的加速能力，教练员在冰面上与起跑线距离s0和s1(s1<s0)处分别放置一个挡板和一面小旗，如图所示．训练时，让运动员和冰球都位于起跑线上，教练员将冰球以初速度v0击出，使冰球在冰面上沿垂直于起跑线的方向滑向挡板；冰球被击出的同时，运动员垂直于起跑线从静止出发滑向小旗．训练要求当冰球到达挡板时，运动员至少到达小旗处．假定运动员在滑行过程中做匀加速运动，冰球到达挡板时的速度为v1，重力加速度大小为g.求(1)冰球与冰面之间的动摩擦因数；(2)满足训练要求的运动员的最小加速度．专题2相互作用1．(2017·高考全国卷甲)如图，一物块在水平拉力F的作用下沿水平桌面做匀速直线运动．若保持F的大小不变，而方向与水平面成60°角，物块也恰好做匀速直线运动．物块与桌面间的动摩擦因数为()A．2－3B．3 6C.33D．322. (多选)(2017·高考全国卷乙)如图，柔软轻绳ON的一端O固定，其中间某点M拴一重物，用手拉住绳的另一端N .初始时，OM 竖直且MN 被拉直，OM 与MN 之间的夹角为α⎝⎛⎭⎫α＞π2 .现将重物向右上方缓慢拉起，并保持夹角α不变．在OM 由竖直被拉到水平的过程中( )A ．MN 上的张力逐渐增大B ．MN 上的张力先增大后减小C ．OM 上的张力逐渐增大D ．OM 上的张力先增大后减小3．(2017·高考全国卷丙)一根轻质弹性绳的两端分别固定在水平天花板上相距80 cm 的两点上，弹性绳的原长也为80 cm.将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为100 cm ；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为(弹性绳的伸长始终处于弹性限度内)( )A ．86 cmB ．92 cmC ．98 cmD ．104 cm4．(多选)(2017·高考天津卷)如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M 、N 上的a 、b 两点，悬挂衣服的衣架挂钩是光滑的，挂于绳上处于静止状态．如果只人为改变一个条件，当衣架静止时，下列说法正确的是( )A ．绳的右端上移到b ′，绳子拉力不变B ．将杆N 向右移一些，绳子拉力变大C ．绳的两端高度差越小，绳子拉力越小D ．若换挂质量更大的衣服，则衣架悬挂点右移专题3 牛顿运动定律1．(2017·高考全国卷丙)如图，两个滑块A 和B 的质量分别为m A ＝1 kg 和m B ＝5 kg ，放在静止于水平地面上的木板的两端，两者与木板间的动摩擦因数均为μ1＝0.5；木板的质量为m ＝4 kg ，与地面间的动摩擦因数为μ2＝0.1.某时刻A 、B 两滑块开始相向滑动，初速度大小均为v 0＝3 m/s.A 、B 相遇时，A 与木板恰好相对静止．设最大静摩擦力等于滑动摩擦力，取重力加速度大小g ＝10 m/s 2.求(1)B与木板相对静止时，木板的速度；(2)A、B开始运动时，两者之间的距离．2．(2017·高考江苏卷)如图所示，两条相距d的平行金属导轨位于同一水平面内，其右端接一阻值为R的电阻．质量为m的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B、方向竖直向下．当该磁场区域以速度v0匀速地向右扫过金属杆后，金属杆的速度变为v.导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：(1)MN刚扫过金属杆时，杆中感应电流的大小I；(2)MN刚扫过金属杆时，杆的加速度大小a；(3)PQ刚要离开金属杆时，感应电流的功率P.专题4曲线运动1．(2017·高考全国卷甲)如图，一光滑大圆环固定在桌面上，环面位于竖直平面内，在大圆环上套着一个小环．小环由大圆环的最高点从静止开始下滑，在小环下滑的过程中，大圆环对它的作用力()A．一直不做功B．一直做正功C．始终指向大圆环圆心D．始终背离大圆环圆心2．(2017·高考全国卷乙)发球机从同一高度向正前方依次水平射出两个速度不同的乒乓球(忽略空气的影响)．速度较大的球越过球网，速度较小的球没有越过球网；其原因是() A．速度较小的球下降相同距离所用的时间较多B．速度较小的球在下降相同距离时在竖直方向上的速度较大C．速度较大的球通过同一水平距离所用的时间较少D．速度较大的球在相同时间间隔内下降的距离较大3. (2017·高考江苏卷)如图所示，A、B两小球从相同高度同时水平抛出，经过时间t在空中相遇．若两球的抛出速度都变为原来的2倍，则两球从抛出到相遇经过的时间为()A．t B．2 2tC．t2D．t4专题5万有引力与航天1．(多选)(2017·高考全国卷甲)如图，海王星绕太阳沿椭圆轨道运动，P为近日点，Q为远日点，M、N为轨道短轴的两个端点，运行的周期为T0.若只考虑海王星和太阳之间的相互作用，则海王星在从P经M、Q到N的运动过程中()A．从P到M所用的时间等于T0/4B．从Q到N阶段，机械能逐渐变大C．从P到Q阶段，速率逐渐变小D．从M到N阶段，万有引力对它先做负功后做正功2．(2017·高考全国卷丙)2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道(可视为圆轨道)运行．与天宫二号单独运行时相比，组合体运行的( )A ．周期变大B ．速率变大C ．动能变大D ．向心加速度变大3．(2017·高考北京卷)利用引力常量G 和下列某一组数据，不能计算出地球质量的是( )A ．地球的半径及重力加速度(不考虑地球自转)B ．人造卫星在地面附近绕地球做圆周运动的速度及周期C ．月球绕地球做圆周运动的周期及月球与地球间的距离D ．地球绕太阳做圆周运动的周期及地球与太阳间的距离4．(多选)(2017·高考江苏卷)“天舟一号”货运飞船于2017年4月20日在文昌航天发射中心成功发射升空．与“天宫二号”空间实验室对接前，“天舟一号”在距地面约380 km 的圆轨道上飞行，则其( )A ．角速度小于地球自转角速度B ．线速度小于第一宇宙速度C ．周期小于地球自转周期D ．向心加速度小于地面的重力加速度5．(2017·高考天津卷)我国自主研制的首艘货运飞船“天舟一号”发射升空后，与已经在轨运行的“天宫二号”成功对接形成组合体．假设组合体在距地面高为h 的圆形轨道上绕地球做匀速圆周运动，已知地球的半径为R ，地球表面处重力加速度为g ，且不考虑地球自转的影响．则组合体运动的线速度大小为________，向心加速度大小为________．专题6 机械能及其守恒定律1．(2017·高考全国卷丙)如图，一质量为m ，长度为l 的均匀柔软细绳PQ 竖直悬挂．用外力将绳的下端Q 缓慢地竖直向上拉起至M 点，M 点与绳的上端P 相距13l .重力加速度大小为g .在此过程中，外力做的功为( )A.19mgl B ．16mglC.13mgl D ．12mgl2．(2017·高考天津卷)“天津之眼”是一座跨河建设、桥轮合一的摩天轮，是天津市的地标之一．摩天轮悬挂透明座舱，乘客随座舱在竖直面内做匀速圆周运动．下列叙述正确的是( )A ．摩天轮转动过程中，乘客的机械能保持不变B ．在最高点时，乘客重力大于座椅对他的支持力C ．摩天轮转动一周的过程中，乘客重力的冲量为零D ．摩天轮转动过程中，乘客重力的瞬时功率保持不变3. (2017·高考江苏卷)如图所示，一小物块被夹子夹紧，夹子通过轻绳悬挂在小环上，小环套在水平光滑细杆上．物块质量为M ，到小环的距离为L ，其两侧面与夹子间的最大静摩擦力均为F .小环和物块以速度v 向右匀速运动，小环碰到杆上的钉子P 后立刻停止，物块向上摆动．整个过程中，物块在夹子中没有滑动．小环和夹子的质量均不计，重力加速度为g .下列说法正确的是( )A ．物块向右匀速运动时，绳中的张力等于2FB ．小环碰到钉子P 时，绳中的张力大于2FC ．物块上升的最大高度为2v 2gD ．速度v 不能超过（2F －Mg ）LM4．(多选)(2017·高考江苏卷)如图所示，三个小球A 、B 、C 的质量均为m ，A 与B 、C 间通过铰链用轻杆连接，杆长为L .B 、C 置于水平地面上，用一轻质弹簧连接，弹簧处于原长．现A 由静止释放下降到最低点，两轻杆间夹角α由60°变为120°.A 、B 、C 在同一竖直平面内运动，弹簧在弹性限度内，忽略一切摩擦，重力加速度为g .则此下降过程中( )A ．A 的动能达到最大前，B 受到地面的支持力小于32mgB ．A 的动能最大时，B 受到地面的支持力等于32mgC ．弹簧的弹性势能最大时，A 的加速度方向竖直向下D ．弹簧的弹性势能最大值为32mgL 5．(2017·高考江苏卷)如图所示，两个半圆柱A 、B 紧靠着静置于水平地面上，其上有一光滑圆柱C ，三者半径均为R .C 的质量为m ，A 、B 的质量都为m2，与地面间的动摩擦因数均为μ.现用水平向右的力拉A ，使A 缓慢移动，直至C 恰好降到地面．整个过程中B 保持静止．设最大静摩擦力等于滑动摩擦力，重力加速度为g .求：(1)未拉A 时，C 受到B 作用力的大小F ； (2)动摩擦因数的最小值μmin ；(3)A 移动的整个过程中，拉力做的功W .专题7 碰撞与动量守恒1．(2017·高考全国卷乙)将质量为1.00 kg 的模型火箭点火升空，50 g 燃烧的燃气以大小为600 m/s 的速度从火箭喷口在很短时间内喷出．在燃气喷出后的瞬间，火箭的动量大小为(喷出过程中重力和空气阻力可忽略)( )A．30 kg·m/s B．5.7×102 kg·m/sC．6.0×102 kg·m/s D．6.3×102 kg·m/s2．(多选)(2017·高考全国卷丙)一质量为2 kg的物块在合外力F的作用下从静止开始沿直线运动．F随时间t变化的图线如图所示，则()A．t＝1 s时物块的速率为1 m/sB．t＝2 s时物块的动量大小为4 kg·m/sC．t＝3 s时物块的动量大小为5 kg·m/sD．t＝4 s时物块的速度为零3．(2017·高考北京卷)在磁感应强度为B的匀强磁场中，一个静止的放射性原子核发生了一次α衰变．放射出的α粒子(42He)在与磁场垂直的平面内做圆周运动，其轨道半径为R.以m、q分别表示α粒子的质量和电荷量．(1)放射性原子核用A Z X表示，新核的元素符号用Y表示，写出该α衰变的核反应方程．(2)α粒子的圆周运动可以等效成一个环形电流，求圆周运动的周期和环形电流大小．(3)设该衰变过程释放的核能都转化为α粒子和新核的动能，新核的质量为M，求衰变过程的质量亏损Δm.4．(2017·高考天津卷)如图所示，物块A和B通过一根轻质不可伸长的细绳相连，跨放在质量不计的光滑定滑轮两侧，质量分别为m A＝2 kg、m B＝1 kg.初始时A静止于水平地面上，B悬于空中．现将B竖直向上再举高h＝1.8 m(未触及滑轮)，然后由静止释放．一段时间后细绳绷直，A、B以大小相等的速度一起运动，之后B恰好可以和地面接触．取g＝10 m/s2，空气阻力不计．求：(1)B从释放到细绳刚绷直时的运动时间t；(2)A的最大速度v的大小；(3)初始时B离地面的高度H.专题8静电场1．(多选)(2017·高考全国卷乙)在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r的关系如图所示．电场中四个点a、b、c和d的电场强度大小分别为E a、E b、E c 和E d.点a到点电荷的距离r a与点a的电势φa已在图中用坐标(r a，φa)标出，其余类推．现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为W ab、W bc和W cd.下列选项正确的是()A．E a∶E b＝4∶1 B．E c∶E d＝2∶1C．W ab∶W bc＝3∶1 D．W bc∶W cd＝1∶32. (多选)(2017·高考全国卷丙)一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图所示，三点的电势分别为10 V、17 V、26 V．下列说法正确的是()A．电场强度的大小为2.5 V/cmB．坐标原点处的电势为1 VC．电子在a点的电势能比在b点的低7 eVD．电子从b点运动到c点，电场力做功为9 eV3. (多选)(2017·高考天津卷)如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是一个电子只在静电力作用下的运动轨迹．设电子在A、B两点的加速度大小分别为a A、a B，电势能分别为E p A、E p B.下列说法正确的是()A．电子一定从A向B运动B．若a A>a B，则Q靠近M端且为正电荷C．无论Q为正电荷还是负电荷一定有E p A<E p BD．B点电势可能高于A点电势4．(2017·高考江苏卷)如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别位于O、M、P点．由O点静止释放的电子恰好能运动到P点．现将C板向右平移到P′点，则由O点静止释放的电子()A．运动到P点返回B．运动到P和P′点之间返回C．运动到P′点返回D．穿过P′点5．(多选)(2017·高考江苏卷)在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．下列说法正确有()A．q1和q2带有异种电荷B．x1处的电场强度为零C．负电荷从x1移到x2，电势能减小D．负电荷从x1移到x2，受到的电场力增大6．(2017·高考全国卷甲)如图，两水平面(虚线)之间的距离为H，其间的区域存在方向水平向右的匀强电场．自该区域上方的A点将质量均为m、电荷量分别为q和－q(q>0)的带电小球M、N先后以相同的初速度沿平行于电场的方向射出．小球在重力作用下进入电场区域，并从该区域的下边界离开．已知N离开电场时的速度方向竖直向下；M在电场中做直线运动，刚离开电场时的动能为N刚离开电场时动能的1.5倍．不计空气阻力，重力加速度大小为g.求(1)M与N在电场中沿水平方向的位移之比；(2)A点距电场上边界的高度；(3)该电场的电场强度大小．7．(2017·高考全国卷乙)真空中存在电场强度大小为E1的匀强电场，一带电油滴在该电场中竖直向上做匀速直线运动，速度大小为v0.在油滴处于位置A时，将电场强度的大小突然增大到某值，但保持其方向不变．持续一段时间t1后，又突然将电场反向，但保持其大小不变；再持续同样一段时间后，油滴运动到B点．重力加速度大小为g.(1)求油滴运动到B点时的速度；(2)求增大后的电场强度的大小；为保证后来的电场强度比原来的大，试给出相应的t1和v0应满足的条件．已知不存在电场时，油滴以初速度v0做竖直上抛运动的最大高度恰好等于B、A两点间距离的两倍．8．(2017·高考北京卷)如图所示，长l＝1 m的轻质细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角θ＝37°.已知小球所带电荷量q＝1.0×10－6 C，匀强电场的场强E＝3.0×103 N/C，取重力加速度g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8.求：(1)小球所受电场力F的大小．(2)小球的质量m.(3)将电场撤去，小球回到最低点时速度v的大小．专题9磁场1. (2017·高考全国卷甲)如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P 为磁场边界上的一点，大量相同的带电粒子以相同的速率经过P点，在纸面内沿不同方向射入磁场．若粒子射入速率为v1，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v2，相应的出射点分布在三分之一圆周上．不计重力及带电粒子之间的相互作用．则v2∶v1为()A ．3∶2B ．2∶1 C.3∶1 D ．3∶ 22．(2017·高考全国卷乙)如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里．三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c .已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动．下列选项正确的是( )A ．m a ＞m b ＞m cB ．m b ＞m a ＞m cC ．m c ＞m a ＞m bD ．m c ＞m b ＞m a3. (多选)(2017·高考全国卷乙)如图，三根相互平行的固定长直导线L 1、L 2和L 3两两等距，均通有电流I ，L 1中电流方向与L 2中的相同，与L 3中的相反．下列说法正确的是( )A ．L 1所受磁场作用力的方向与L 2、L 3所在平面垂直B ．L 3所受磁场作用力的方向与L 1、L 2所在平面垂直C ．L 1、L 2和L 3单位长度所受的磁场作用力大小之比为1∶1∶ 3D ．L 1、L 2和L 3单位长度所受的磁场作用力大小之比为3∶3∶14. (2017·高考全国卷丙)如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l .在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零．如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为( )A ．0B ．33B 0 C.233B 0 D ．2B 05．(2017·高考全国卷丙)如图，空间存在方向垂直于纸面(xOy 平面)向里的磁场．在x ≥0区域，磁感应强度的大小为B 0；x ＜0区域，磁感应强度的大小为λB 0(常数λ＞1)．一质量为m、电荷量为q(q＞0)的带电粒子以速度v0从坐标原点O沿x轴正向射入磁场，此时开始计时，当粒子的速度方向再次沿x轴正向时，求(不计重力)(1)粒子运动的时间；(2)粒子与O点间的距离．6．(2017·高考天津卷)平面直角坐标系xOy中，第Ⅰ象限存在垂直于平面向里的匀强磁场，第Ⅲ象限存在沿y轴负方向的匀强电场，如图所示．一带负电的粒子从电场中的Q点以速度v0沿x轴正方向开始运动，Q点到y轴的距离为到x轴距离的2倍．粒子从坐标原点O 离开电场进入磁场，最终从x轴上的P点射出磁场，P点到y轴距离与Q点到y轴距离相等．不计粒子重力，问：(1)粒子到达O点时速度的大小和方向；(2)电场强度和磁感应强度的大小之比．7．(2017·高考江苏卷)一台质谱仪的工作原理如图所示．大量的甲、乙两种离子飘入电压为U0的加速电场，其初速度几乎为0，经加速后，通过宽为L的狭缝MN沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片上．已知甲、乙两种离子的电荷量均为＋q，质量分别为2m和m，图中虚线为经过狭缝左、右边界M、N的甲种离子的运动轨迹．不考虑离子间的相互作用．(1)求甲种离子打在底片上的位置到N点的最小距离x；(2)在图中用斜线标出磁场中甲种离子经过的区域，并求该区域最窄处的宽度d；(3)若考虑加速电压有波动，在(U0－ΔU )到(U0＋ΔU )之间变化，要使甲、乙两种离子在底片上没有重叠，求狭缝宽度L满足的条件．专题10电磁感应1．(多选)(2017·高考全国卷甲)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直．边长为0.1 m、总电阻为0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图(a)所示．已知导线框一直向右做匀速直线运动，cd边于t＝0时刻进入磁场．线框中感应电动势随时间变化的图线如图(b)所示(感应电流的方向为顺时针时，感应电动势取正)．下列说法正确的是()A．磁感应强度的大小为0.5 TB．导线框运动速度的大小为0.5 m/sC．磁感应强度的方向垂直于纸面向外D．在t＝0.4 s至t＝0.6 s这段时间内，导线框所受的安培力大小为0.1 N2．(多选)(2017·高考全国卷甲)某同学自制的简易电动机示意图如图所示．矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴．将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方．为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将()A．左、右转轴下侧的绝缘漆都刮掉B．左、右转轴上下两侧的绝缘漆都刮掉C．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉3．(2017·高考全国卷乙)扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示．无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是()4．(2017·高考全国卷丙)如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是()A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向5．(2017·高考北京卷)图1和图2是教材中演示自感现象的两个电路图，L1和L2为电感线圈．实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同．下列说法正确的是()A．图1中，A1与L1的电阻值相同B．图1中，闭合S1，电路稳定后，A1中电流大于L1中电流C．图2中，变阻器R与L2的电阻值相同D．图2中，闭合S2瞬间，L2中电流与变阻器R中电流相等6．(2017·高考天津卷)如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下．现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是()A．ab中的感应电流方向由b到aB．ab中的感应电流逐渐减小C．ab所受的安培力保持不变D．ab所受的静摩擦力逐渐减小7．(2017·高考江苏卷)如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为()A．1∶1B．1∶2C．1∶4 D．4∶18．(2017·高考北京卷)发电机和电动机具有装置上的类似性，源于它们机理上的类似性．直流发电机和直流电动机的工作原理可以简化为如图1、图2所示的情景．在竖直向下的磁感应强度为B的匀强磁场中，两根光滑平行金属轨道MN、PQ固定在水平面内，相距为L，电阻不计．电阻为R的金属导体棒ab垂直于MN、PQ放在轨道上，与轨道接触良好，以速度v(v平行于MN)向右做匀速运动．图1轨道端点MP间接有阻值为r的电阻，导体棒ab受到水平向右的外力作用．图2轨道端点MP间接有直流电源，导体棒ab通过滑轮匀速提升重物，电路中的电流为I.(1)求在Δt时间内，图1“发电机”产生的电能和图2“电动机”输出的机械能．(2)从微观角度看，导体棒ab中的自由电荷所受洛伦兹力在上述能量转化中起着重要作用．为了方便，可认为导体棒中的自由电荷为正电荷．a．请在图3(图1的导体棒ab)、图4(图2的导体棒ab)中，分别画出自由电荷所受洛伦兹力的示意图．b．我们知道，洛伦兹力对运动电荷不做功．那么，导体棒ab中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请以图2“电动机”为例，通过计算分析说明．9．(2017·高考天津卷)电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器．电磁轨道炮示意如图，图中直流电源电动势为E，电容器的电容为C.两根固定于水平面内的光滑平行金属导轨间距为l，电阻不计．炮弹可视为一质量为m、电阻为R的金属棒MN，垂直放在两导轨间处于静止状态，并与导轨良好接触．首先开关S接1，使电容器完全充电．然后将S接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B的匀强磁场(图中未画出)，MN开始向右加速运动．当MN上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN达到最大速度，之后离开导轨．问：(1)磁场的方向；(2)MN刚开始运动时加速度a的大小；(3)MN离开导轨后电容器上剩余的电荷量Q是多少．。
