通信产品选型手册PEOPLE HUAZHIPRODUCT MANUALVER.2021人民电器版权所有C 地址：安徽省合肥市肥西县经开区杭埠河大道与皋城路交口人民万福产业园COMPANY PROFILE人民华智人民华智通讯公司致力于高新技术、高附加值、高端前沿功能材料、新型微波通信元器件的研发和生产，产品广泛应用于卫星通信和无线通信等领域。
主要产品包括介质滤波器、谐振器、双工器、隔离器、介质天线、卫星导航和卫星定位组件、无线充电组件、指纹识别模组、5G高端手机背板等。
同时为无人机、无人驾驶汽车、手机、智能穿戴设备、移动通信设备、机器人、智慧城市、智慧交通、智能家居、远程医疗、远程监控、智慧农业、智慧工业、资产和人员的防丢防盗卫星定位跟踪等提供北斗、GPS、蓝牙、Wi-Fi、5G移动通信网络、物联网等相关通信技术解决方案。
核心竞争力华智的天线和滤波器及其他微波产品种类丰富，性能突出，可以满足各类客户要求以及场景应用。
具有众多技术专家研发技术领先的微波器件，有多项专利和软件著作权；有国际先进的生产、测试装备及仪表。
注重核心技术研发及自主创新能力的提高，已在微波介质陶瓷的材料配方、生产工艺、测试技术等领域初步建立业界领先优势。
唯一一家同时具备高低温微波介质材料、北斗GPS卫星通信和5G移动通信核心微波通信器件自主知识产权并实现产业化的高新技术企业。
天线北斗/GPS导航终端天线 02波导缝隙阵列天线 05平面准螺旋圆极化天线及其阵列 08龙伯透镜天线10平面磁电偶极子圆极化天线及其阵列 14微带串馈雷达射频板天线 16对数周期天线 22平板印刷天线 24滤波器5G基站陶瓷滤波器 27集总LC滤波器 36大功率管状滤波器 38雷达模块软件定义数字阵列雷达模块 41民用雷达产品 48其他双工器、耦合器51滤波器/双工器CAD参数提取软件54CONTENTS目录02辐射3D 方向图北斗天线反射系数轴比波束宽度单层定位陶瓷天线应用范围• 交通运输 • 水文监测 • 卫星通信 • 气象预报 • 通信授时 • 终端定位产品特点• 样式灵活多变，可根据客户要求定制• 体积小，高灵敏度• 收发一体，高集成度• 安装方便，安全稳定技术指标-200-150-100-50050100150200102030405060)B d ( o i t a R l a i x A Theta (deg)1.501.551.601.651.70-30-25-20-15-10-50)B d ( 11S Freq (GHz)01北斗/GPS导航终端天线北斗一代收发天线发射接收天线隔离度发射接收天线反射系数应用范围• 交通运输 • 水文监测 • 卫星通信 • 气象预报 • 通信授时 • 终端定位产品特点• 收发隔离度高 • 无集总元件，可靠度高• 收发一体，高集成度 • 安装方便，安全稳定技术指标无银浆北斗天线应用范围• 交通运输 • 水文监测 • 卫星通信 • 气象预报 • 通信授时 • 终端定位产品特点• 无需银浆，工艺简单，可靠性高 • 环保节约• 收发一体，高集成度 • 安装方便，安全稳定技术指标无银浆天线3D方向图1.41.6 1.82.0 2.22.4 2.6-60-55-50-45-40-35-30-25-20-15-10)Bd(21SFreq (GHz)1.41.6 1.82.0 2.22.4 2.6-30-25-20-15-10-5)Bd(retemarap-SFreq (GHz)0304050624GHz 波导缝隙阵列天线24GHz 波导缝隙阵3D 方向图交叉极化实测结果对比• 交通运输 • 水文监测 • 卫星通信 • 气象预报 • 通信授时 • 终端定位产品特点• 增益高，探测距离远 • 副瓣低，抗干扰能力强• 收发一体，高集成度• 安装方便，安全稳定• 增益高，探测距离远 • 副瓣低，抗干扰能力强• 收发一体，高集成度• 安装方便，安全稳定实测结果对比技术指标（mm）330x70x8应用范围• 交通运输 • 水文监测 • 卫星通信 • 气象预报 • 通信授时 • 终端定位产品特点技术指标15GHz 波导缝隙阵列天线实测结果对比15GHz 波导缝隙阵3D 方向图交叉极化实测结果对比0708高增益波导缝隙阵列天线• 交通运输 • 水文监测 • 卫星通信 • 气象预报 • 通信授时 • 终端定位产品特点平面准螺旋圆极化天线应用范围• 卫星通信 • 气象预报 • 通信授时 • 导航定位 • 遥测遥控产品特点• 体积小 • 易共形 • 高隔离度• 高灵敏度• 安装方便• 安全稳定3D极化方向图技术指标• 增益高，探测距离远 • 副瓣低，抗干扰能力强• 收发一体，高集成度• 安装方便，安全稳定0910平面准螺旋圆极化天线及其阵列• 卫星通信 • 气象预报 • 通信授时 • 导航定位 • 遥测遥控产品特点• 体积小 • 易共形 • 高隔离度• 高灵敏度• 安装方便• 安全稳定3D 极化方向图技术指标平面准螺旋圆极化天线阵列技术指标馈电波导改变时天线H 面方向图馈电波导1-4的阻抗带宽平行平板龙伯透镜应用范围• 快速扫描系统 • 航空飞行 • 多波束性能 • 雷达反射器产品特点• 宽频带 • 高增益 • 宽扫描角度1112平行平板龙伯透镜端口5输入端口7输入端口4输入端口6输入三维龙伯透镜E 面方向图H 面方向图技术指标尺寸（mm）100x100x50应用范围• 快速扫描系统 • 航空飞行 • 多波束性能 • 雷达反射器产品特点• 宽频带 • 高增益 • 宽扫描角度1314三维龙伯透镜焦距45mm焦距35mm焦距25mm焦距50mm焦距40mm 焦距30mm 平面磁电偶极子圆极化天线• 卫星通信 • 气象预报 • 通信授时 • 遥测遥控• 体积小 • 易共形 • 高隔离度 • 高灵敏度应用范围产品特点3D 极化方向图技术指标平面磁电偶极子圆极化天线及其阵列• 卫星通信 • 气象预报 • 通信授时 • 遥测遥控• 体积小 • 易共形 • 高隔离度 • 高灵敏度产品特点3D 极化方向图技术指标（mm）62.5x62.5x1.6平面磁电偶极子圆极化天线阵列1x20串馈微带贴片天线(77GHz)阵列天线3D方向图应用范围• 自动门 • 体征监测 • 交通监测 • 气象预报 • 多普勒导航 • 驾驶辅助产品特点• 高灵敏度 • 易与载体表面共形• 收发一体，高集成度 • 体积小，剖面低，重量轻技术指标151617181x12串馈微带贴片天线(77GHz)阵列天线3D 方向图• 自动门 • 体征监测 • 交通监测 • 气象预报 • 多普勒导航 • 驾驶辅助产品特点• 高灵敏度• 易与载体表面共形• 收发一体，高集成度• 体积小，剖面低，重量轻技术指标2x14梳状微带天线(77GHz)阵列天线3D 方向图应用范围• 自动门 • 体征监测 • 交通监测 • 气象预报 • 多普勒导航 • 驾驶辅助产品特点• 高灵敏度• 易与载体表面共形• 收发一体，高集成度 • 体积小，剖面低，重量轻技术指标19206X14 梳状微带天线(77GHz)阵列天线3D 方向图• 自动门 • 体征监测 • 交通监测 • 气象预报 • 多普勒导航 • 驾驶辅助产品特点• 高灵敏度• 易与载体表面共形• 收发一体，高集成度• 体积小，剖面低，重量轻技术指标3x6串馈微带天线阵(60GHz)阵列天线3D 方向图应用范围• 自动门 • 体征监测 • 交通监测 • 气象预报 • 多普勒导航 • 驾驶辅助产品特点• 高灵敏度• 易与载体表面共形• 收发一体，高集成度 • 体积小，剖面低，重量轻技术指标20x7x0.16321226X6串馈微带天线阵(60GHz)阵列天线3D 方向图应用范围• 自动门 • 体征监测 • 交通监测 • 气象预报 • 多普勒导航 • 驾驶辅助产品特点• 高灵敏度• 易与载体表面共形• 收发一体，高集成度• 体积小，剖面低，重量轻技术指标尺寸（mm）21x15x0.163对数周期天线辐射3D 方向图应用范围• 天线测量 • WIFI 局域网通信 • 5G 基站通信 • 远场测试产品特点• 高宽频段 • 大角度通信覆盖 • 简易安装拆卸技术指标2324对数周期天线天线增益天线驻波比 • 天线测量 • WIFI 局域网通信 • 5G 基站通信 • 远场测试产品特点• 高宽频段 • 大角度通信覆盖 • 简易安装拆卸技术指标宽带全向平板印刷天线宽带全向天线3D方向图应用范围• 高铁动车通信 • 海上作业通信 • 手持机 • 无线收发终端产品特点• 易于安装拆卸• 宽带全向辐射• 低剖面，小型化 • 带宽覆盖2~4个倍频程技术指标25小型化平板印刷振子天线天线3D辐射方向图应用范围• 高铁动车通信 • 海上作业通信 • 手持机 • 无线收发终端产品特点• 易于安装拆卸 • 宽带全向辐射• 低剖面，小型化• 带宽覆盖2~4个倍频程技术指标应用场景应用场景技术指标技术指标产品特点产品特点采用介电常数20.5的低损耗陶瓷材料设计，尺寸为30mm*16mm*6mm，满足5G通讯ZTE-3.5GHz基站系统6阶滤波器指标。

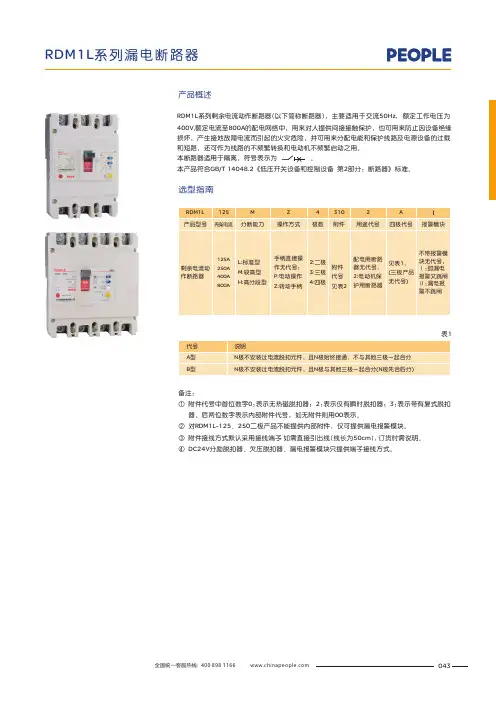

043产品概述选型指南RDM1L 系列剩余电流动作断路器(以下简称断路器)，主要适用于交流50Hz ，额定工作电压为400V,额定电流至800A 的配电网络中，用来对人提供间接接触保护，也可用来防止因设备绝缘损坏, 产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路, 还可作为线路的不频繁转换和电动机不频繁启动之用。
本断路器适用于隔离，符号表示为 。
本产品符合GB/T 14048.2《低压开关设备和控制设备 第2部分：断路器》标准。
表1备① 附件代号中首位数字0:表示无热磁脱扣器；2:表示仅有瞬时脱扣器；3:表示带有复式脱扣 器。
后两位数字表示内部附件代号，如无附件则用00表示。
② 对RDM1L-125、250二极产品不能提供内部附件，仅可提供漏电报警模块。
③ 附件接线方式默认采用接线端子，如需直接引出线(线长为)，订货时需说明。
④ DC24V 分励脱扣器、欠压脱扣器、漏电报警模块只提供端子接线方式。
注：50cm表2脱扣器方式及附件代号与安装位置辅助触头欠电压脱扣器引线方向分励脱扣器报警触头注： ② RDM1L -400、800中28、48规格辅助触头为一对触头(即一常开一常闭)，68规格辅助触头为三对触头(即三常开三常闭)。
RDM1L -125、250中 20、40规格辅助触头可提供二对触头(即二常开二常闭)，但订货时必须注明。
① RDM1L 系列如带漏电报警模块，则附件中带☆规格 ,其内部附件从右侧引出时因漏电报警模块的限制，默认只提供引出线方式。
正常工作条件和安装条件□ +4024h +35-5 注：在周围空气温度高于+40℃或低于-5℃的条件下使用的断路器应与制造厂协商。
□ 安装地点的海拔不超过2 000 m ；□ 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以允许有较高的相 对湿度，例如+20℃时达90%。
对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施；□ 污染等级为3级；□ 在无爆炸危险的介质中， 且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
建设一个造福人类的世界知名电气企业Building a world famous electricenterprise for the benefit of mankind云南人民电力电气有限公司是一家专业生产干式、油浸式电力变压器，风力发电用组合式变电站、美式箱变、欧式箱变、户外开闭所、高低压开关柜等电力成套设备及中低压电器元件的高科技、节能环保型电力设备骨干企业，特别是中低压电器元件，填补了西南地区的空白，市场潜力巨大。
企业占地面积66999平方米，净用地面积66000平方米，建筑面积62666平方米。
其中，厂房面积26800平方米，办公楼面积17929平方米，职工宿舍面积17937平方米。
公司总投资3.6亿元人民币。
公司现有员工近300人，其中高级技术职称26人，中级技术职称36人，其中总工程师曾参加国家电力设备行业标准起草工作。
公司拥有主要生产、检测设备126台套。
我公司投入国内外先进设备的同时，不断引进吸收设计顶尖电力产品制造技术。
拥有电力产品独立研发、制造、检测全程控制的成熟技术和工艺，具有年生产110kV 级以下干式变压器80万kVA 、油浸式变压器120万kVA 、组合式变电站1200台，35kV 级以下高低压开关柜10000台，及各类中低压电器元件，年产销额达3.6亿元人民币。
我公司坚持“人民电力为人民”的服务宗旨，以市场为导向，以客户为中心。
大力实施“以质量创市场，以品牌求发展，以科技促进步”的品牌战略，运用现代化企业管理方法全面实施科学质量管理体制，不断完善售后服务体系，对客户的需求承诺随叫随到，取得了良好的社会效益与经济效益。
坚持“质量立企、科技兴企”的发展方针和“顾客第一，服务至上”的原则，以优质的质量和服务，树立一流的企业形象。
在社会发展和市场体系的良好环境下，我公司愿与社会各界和广大客户精诚合作，开拓创新，与时俱进，共同发展，做到更大、更新、更强。
企业简介COMPANY PROFILEPEOPLE ELECTRICAL APPLICANCE企业荣誉COMPANY HONOR实施“以客户需求为中心，以生产管理为基础，持续改进质量体系，提供用户满意产品”的质量方针，持续进行质量与过程改进，形成了全面的质量控制制度和有效的控制手段。
PEOPLE ELECTRICSELECTIONGUI D E创领系列选型手册人民电器集团是人民控股集团全资公司，中国500强企业之一，始创于1986年。
人民电器集团以工业电器为核心产业，拥有浙江、上海、南昌、抚州、枣庄、合肥六大制造基地、35家全资子公司150家控股成员企业、1500多家加工协作企业和5000多家销售公司。
产品畅销全球125个国家和地区，广泛应用于浦东机场、京沪高铁、三峡水电、北京地铁、奥运场馆南水北调、青藏铁路、嫦娥探月工程、越南太安水电枢纽等国内外重大工程项目，位居世界机械企业500强前列。
2023年，经世界品牌实验室测评，品牌价值788.15亿。
Contents0407101217RDB3-63系列小型断路器RDB3LE 系列剩余电流动作断路器RDB3G-125系列隔离开关RDM3系列塑料外壳式断路器RDM3L 系列漏电断路器/04选型指南产品概述RDB3-63小型断路器(以下简称断路器)，主要用于交流50Hz(或60Hz)额定工作电压至AC400V 额定电流至63A 额定短路分断能力不超过6000A 的保护配电线路中，作为线路不频繁接通、分断和转换之用，具有过载、短路保护功能。
同时具有强大的辅助功能模块，如辅助触点、带报警指示触点、分励脱扣器、欠压脱扣器、远程脱扣控制等模块。
产品符合：GB/T 10963.1标准。
，，，正常工作条件和安装条件□ 周围空气温度上限不超过+40℃，下限不低于-5℃，且24h 平均温度不超过+35℃；□ 安装地点海拔高度应不超过2000m □ 大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下允许有较高的相对湿度；例如在+20℃时达90%。
对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施□ 污染等级：2级□ 安装条件：安装在无显著冲击，振动的场所，无危险(爆炸)的介质中□ 安装方式：采用TH35-7.5安装轨安装□ 安装类别：Ⅱ、Ⅲ级。

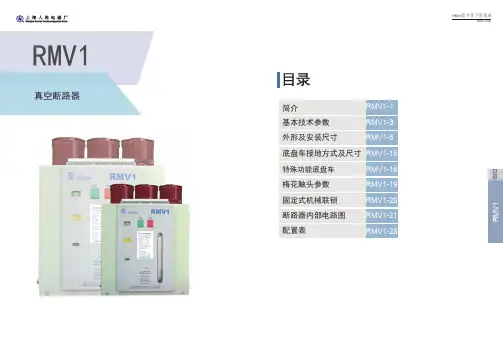

真空断路器特殊功能底盘车RMV1基本技术参数外形及安装尺寸底盘车接地方式及尺寸梅花触头参数固定式机械联锁断路器内部电路图配置表简介RMV1-5RMV1-15RMV1-16RMV1-19RMV1-20RMV1-21RMV1-25B 02R M V 1Shanghai Renmin Electrical Apparatus Works规格齐全多样化安全可靠注※：当额定电流为1600A 、开断电流为31.5kA 时,相距为210或275可选；当额定电流为1600A 、开断电流为40kA 时,相距为275；当额定电流≤1250A ，开断电流≤31.5kA 时，相距为150或275可选当额定电流为≥4000A 时，需强制风冷当选择操作机构额定操作电压为DC48V时，需定制。
；；操作机构储能电机的技术数据基本技术参数B 02R M V 1B 021外形及安装尺寸固定式630A、1250A，20-31.5kARMV1断路器面板开孔尺寸示意图（单位：mm）固定式630A、1250A、1600A，20-31.5kA注：断路器其余尺寸详见各规格外形尺寸图B 02R M V 1B 021外形及安装尺寸外形及安装尺寸固定式1600A、2000A、2500A、3150A，31.5-40kA；4000A，40kA外形及安装尺寸手车式630A、1250A，20-31.5kA；1600A，31.5kAB2RMV1 B21厂Shanghai Renmin Electrical Apparatus Works(单位：mm)外形及安装尺寸手车式1600A、2000A、2500A、3150A，31.5-40kA；4000A，40kA固封极柱式断路器的外形及安装尺寸固定式630A、1250A，20-31.5kA；1600A，31.5kAB 02R M V 1B 021（单位：mm ）(单位：mm)固定式1600A、2000A、2500A、3150A，31.5-40kA；4000A，40kA手车式630A、1250A，20-31.5kA；1600A，31.5kAB 02R M V 1B 021(单位：mm)手车式1600A、2000A、2500A、3150A，31.5-40kA；4000A，40kA630A、1250A，20-25kA；630A、1250A、1600A，31.5kA固封极柱式630A、1250A，20-25kA；630A、1250A、1600A，31.5kAB2RMV1 B21(单位：mm)底盘车的接地方式及安装尺寸接地排安装尺寸图特殊功能底盘车柜门联锁功能接地触头安装尺寸图接地触头（静压式）安装尺寸图接地夹安装尺寸图（单位：mm）（单位：mm）功能简介：1.DPC-□-□/G5，该型号底盘车仅增加关门操作功能，其结构见下图，其原理为当柜门打开时滑块挡在手柄架下面手柄无法插上（自动掉落）。
智领系列选型⼿册PEOPLE ELECTRIC SELECTION MANUAL中国企业500强、全球机械500强企业。
2023年，经世界品牌实验室评估，“⼈⺠”品牌价值达788.15亿元，已成为中国500最具价值品牌之⼀。
品牌领先品质领先国家重点新产品100多项，国内外各项专利1000多项，科技认证证书5000多项，企业与全球30多所⾼等学府、技术研发机构达成战略合作伙伴关系。
国家级重点新产品国内外各项专利100+1000+5000+科技认证证书科技领先5.0智慧服务与客⼾建⽴全⾯服务⽹络，服务热线：400-898-1166，我们提供从产品开箱检验、质保期内提供三包，质保期外提供终⽣维修，现场设备安装安排专⼈提供技术指导等领先服务。
Smart service服务领先品牌实⼒BRAND POWER适应-35℃~+70℃温度范围，产品能在高海拔、温差大等严酷环境下稳定运行。
环境适应能力强控制器采用新型微机处理技术，功能强、精度高，数据处理更快速高效。
智能人机互联、远程控制采用先进的多孔分层灭弧和快速磁吹技术，创新灭弧室设计，真正实现零飞弧。
零飞弧、分断能力高适应用户多种接线需求，可自由选择垂直接线、水平接线、混合接线方式，给用户带来较多方便。
母排连接线方灵活-35℃断路器附件配置表表1选型指南举例：需订一台RDW7-1600型，三极抽屉式，额定电流为1000A ，智能控制器为H 型，控制电压为AC400V ，配一锁一钥匙的断路器。
表示为：RDW7-1600-3-D-1000A-H-AC400V-一锁一钥匙 数量为1台注：其它配置可多项选择/01RDW7系列智能型万能式断路器/02主要技术参数□ 污染等级：3级□ 使用环境温度：周围空气温度为-5℃～+40℃，24h 的平均值不超过+35℃，超出范围跟制造厂家协商定制;□ 空气相对湿度：在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；例如最湿月的平均最大相对湿度为90%，同时该月的平均最低温度为+20℃，对由于温度变化偶尔产生的凝露应采取处理措施。
