⽔晶系列选型⼿册CRYSTAL SERIES SELECTION MANUAL人民电器集团是人民控股集团全资公司，中国500强企业之一，始创于1986年。
人民电器集团以工业电器为核心产业，拥有浙江、上海、南昌、抚州、枣庄、合肥六大制造基地、35家全资子公司150家控股成员企业、1500多家加工协作企业和5000多家销售公司。
产品畅销全球125个国家和地区，广泛应用于浦东机场、京沪高铁、三峡水电、北京地铁、奥运场馆南水北调、青藏铁路、嫦娥探月工程、越南太安水电枢纽等国内外重大工程项目，位居世界机械企业500强前列。
2023年，经世界品牌实验室测评，品牌价值788.15亿。
一站式透明外壳断路器解决方案工地配电首选为全面支持全国复产复工建设需要，现针对透明壳产品，进行促销让利活动，详情敬请垂询当地授权代理商。
短路保护过载保护隔离保护漏电保护透明可视由于建筑工地用电环境的复杂性及特殊性，加上大多数的作业人员刚由农民转变而成，安全用电意识较差，以及用电设备的多样性、安全措施的不完备使建筑工地的电气事故增加，安全用电形式非常严峻。
常规产品在内部的触头熔焊，或粘连时，虽然开关处于分闸状态，实则依旧线路依旧导通，用户不易发现。
在停电时还会使停电线路带电。
会危及施工维护人员的安全。
透明断路器的好处是它在拉闸停电时你可以直观的看到断路器内部的断开点。
概述施工现场用电需求分类总配电箱、分配电箱、开关箱三级控制。
应用方案-总配电箱应用方案-分配电箱应用方案-开关箱三级控制RDM1400ARDM1 160ARDM1 160A6-8路RDM1 100A 3PRDB5T 63A 3P 水电RDB5T 63A 3P 消防RDB5T 40A 3P 备用RDB5T 63A 3P 备用RDM1系列塑料外壳式断路器RDM10系列塑料外壳式断路器DZ20系列塑料外壳式断路器DZ15系列塑料外壳式断路器RDL20系列漏电断路器DZ15LE系列漏电断路器RDM1L系列漏电断路器RDL18系列漏电断路器RDB5T-63、RDB5TLE-63系列小型断路器RDH5系列隔离开关HR6熔断器式隔离开关01 11 16 21 24 27 31 39 41 47 49Contents/01选型指南产品概述RDM1系列塑料外壳式断路器具有体积小、分断能力高、飞弧短、抗震动的特点, 是陆地及船舶使用的理想产品。
RDWQ2系列双电源自动转换开关RD Q2系列智能型万能式断路器双电源自动转换开关，适用于交流50/60Hz 。
额定工作电压400V ，额定工作电流400A 至6300A 的双电源供电系统。
在常用电源发生故障时，转换开关可以实现与备用电源或发电机的自动转换，以保证供电的可靠性和安全性，也可根据负载的需要进行两路电源之间的选择性转换。
转换开关选用智能型万能式断路器与转换开关的智能控制器组合而成，产品具有过载、短路、短延时、接地故障、三相不平衡、负载监控、欠电压、过电压、缺相、频率等保护功能，可广泛应用于电力、邮电、石油、煤炭、冶金、铁路、市政、智能大厦等行业、部门的供电系统。
产品符合：lEC60947-6-1、GB/T 14048.11及GB/T 14048.2 标准。
W □ 周围空气温度： 超过+35℃□ 海拔：安装地点的海拔高度不超过2000m 。
□ 湿度：大气的相对湿度在周围空气温度为+40℃时不超过50%，在较低的温度下。
可以有 较高的湿度；最湿月的月平均最低温度为+25℃，平均值最大相对湿度为90%，并考虑到 因湿度变化发生在产品表面上的凝露，应采取特殊的措施。
□ 污染等级：Ⅲ级。
运行地点无强烈振动和冲击，无腐蚀金属和破坏绝缘的有害气体，无严重尘埃，无导电微 粒和爆炸危险物质，无强电磁场干扰。
周围空气温度上限值不超过+40℃，下限值不超过-5℃，24h 的平均值不产品概述选型指南正常工作条件080转换开关额定电流按智能型万能式断路器设定，(400A~6300A)。
转换开关由两台智能型万能式断路器进行转换，可根据用户要求两台断路器可以上下安装。
亦可左右安装，分别配有不同型式的机械联锁保证转换开关安全可靠运行。
适用于两路市电、两路发电或一路市电一路发电自动转换。
以微处理器为核心，LCD带背光中文显示，轻触按钮操作。
精确采集并显示两路三相电压、三相电流、频率、功率等参数(需配备专用互感器)；供电方式可设定为一路(常用优先、二路【备用】优先或无优先。

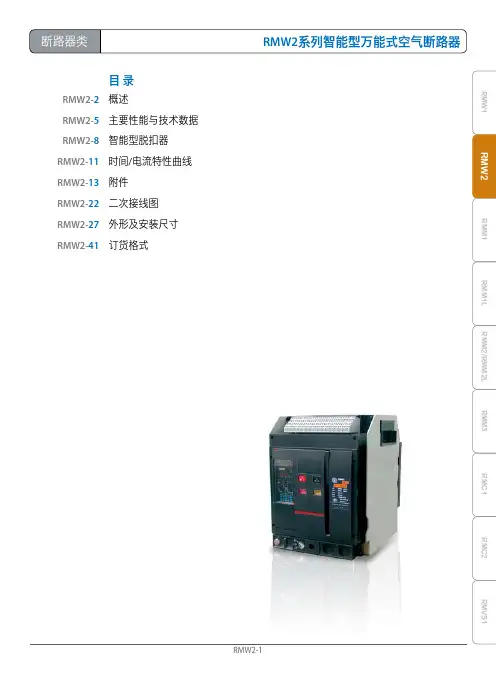

概述主要性能与技术数据智能型脱扣器时间/电流特性曲线附件二次接线图外形及安装尺寸订货格式RMW2-2RMW2-5RMW2-8 RMW2-11 RMW2-13 RMW2-22RMW2-27RMW2-41目 录RMW2系列智能型万能式空气断路器是我厂最新开发的新一代产品。
该系列产品设计采用了新技术，进一步增强了产品的性能和安全性。
RMW2系列智能型万能式空气断路器适用于额定电压为交流50Hz ，400V 、690V ，额定电流200~6300A ，用于分配电能和保护线路、电源及用电设备免受过载、欠电压、短路、漏电、接地等故障的危害；具有较高精度的选择性保护，提高了供电可靠性。
额定电流为630A 及以下断路器，可以用作在交流50Hz ，400V 网络中直接操作电动机，作为控制电动机的偶然启动、停止之用。
用途模块化结构、通用性强，体积小； 高分断能力；无飞弧距离，安全性高； 可靠安全的位置锁定及解锁装置；可上或下进线连接；简便的安装方式，实现与主回路的水平、垂直接线；多种附件，方便用户选择； 智能化保护功能齐全、可靠；集成化通信方式，适用于多种协议；特点符合GB14048.1 IEC60947-1 GB14048.2 IEC60947-2 GB14048.4 IEC60947-4-1RM W 2 -/标准断路器型号含义环境温度：-5˚C ～+40˚C ；且其24小时的平均值不超过+35˚C 。
极限大气条件：最高温度为+40˚C 时，空气的相对湿度不超过50%，在较低温度下可以有较高的相对湿度，例如：20˚C 时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级：污染等级三级。
海拔高度：安装地点的海拔不超过2000m 。
电磁干扰：通过GB/T 14048.2附录F 规定的电磁适应性试验（EMC ）。
正常工作条件极数断路器壳架等级电流设计序号产品企业代号万能式断路器壳架等级RMW2系列智能型万能式空气断路器有1600、2500、4000和6300四个壳架。
PEOPLE ELECTRICSELECTIONGUI D E创领系列选型手册人民电器集团是人民控股集团全资公司，中国500强企业之一，始创于1986年。
人民电器集团以工业电器为核心产业，拥有浙江、上海、南昌、抚州、枣庄、合肥六大制造基地、35家全资子公司150家控股成员企业、1500多家加工协作企业和5000多家销售公司。
产品畅销全球125个国家和地区，广泛应用于浦东机场、京沪高铁、三峡水电、北京地铁、奥运场馆南水北调、青藏铁路、嫦娥探月工程、越南太安水电枢纽等国内外重大工程项目，位居世界机械企业500强前列。
2023年，经世界品牌实验室测评，品牌价值788.15亿。
Contents0407101217RDB3-63系列小型断路器RDB3LE 系列剩余电流动作断路器RDB3G-125系列隔离开关RDM3系列塑料外壳式断路器RDM3L 系列漏电断路器/04选型指南产品概述RDB3-63小型断路器(以下简称断路器)，主要用于交流50Hz(或60Hz)额定工作电压至AC400V 额定电流至63A 额定短路分断能力不超过6000A 的保护配电线路中，作为线路不频繁接通、分断和转换之用，具有过载、短路保护功能。
同时具有强大的辅助功能模块，如辅助触点、带报警指示触点、分励脱扣器、欠压脱扣器、远程脱扣控制等模块。
产品符合：GB/T 10963.1标准。
，，，正常工作条件和安装条件□ 周围空气温度上限不超过+40℃，下限不低于-5℃，且24h 平均温度不超过+35℃；□ 安装地点海拔高度应不超过2000m □ 大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下允许有较高的相对湿度；例如在+20℃时达90%。
对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施□ 污染等级：2级□ 安装条件：安装在无显著冲击，振动的场所，无危险(爆炸)的介质中□ 安装方式：采用TH35-7.5安装轨安装□ 安装类别：Ⅱ、Ⅲ级。

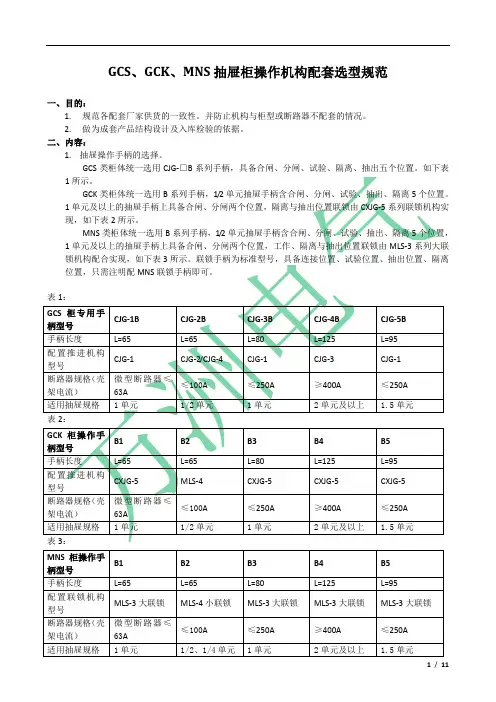

GCS、GCK、MNS抽屉柜操作机构配套选型规范
一、目的：
1.规范各配套厂家供货的一致性。
并防止机构与柜型或断路器不配套的情况。
2.做为成套产品结构设计及入库检验的依据。
二、内容：
1.抽屉操作手柄的选择。
GCS类柜体统一选用CJG-□B系列手柄，具备合闸、分闸、试验、隔离、抽出五个位置。
如下表
2.抽屉推进机构的选型。
GCS专用推进机构选型：1单元、1.5单元的抽屉型号为CJG-1，2单元及以上的GCS抽屉型号为CJG-3，具备合闸、分闸、试验、隔离、抽出五个位置。
1/2单元的GCS抽屉选用CJG-2或CJG-4，其中，CJG-2为60°分合闸，而CJG-4为90°分合闸。
GCK专用推进机构选型：1单元及以上的GCK抽屉，型号为CXJG-5，配有与手柄之间的联锁，具备试验、分离、连接、推进、抽出位置，可通过外六角联锁手柄操作。
1/2单元的GCK抽屉选用MLS-4型机构，具备合闸、分闸、试验、隔离、抽出五个位置。
CZ2系列操作机构CZ3系列操作机构
1、此规范发技术部、质检部、物资部各一份，请物资部将此规范的复印件转发与我方合作的GCS、GCK、MNS抽屉柜生产厂家，并要求其按此规范进行配置。
2、由于个人经验有限，此规范中难免与实际有出入，各大柜体加工商在生产时有义务发现问题并及时与我方联系，切不可将错就错，否则将承担一定的责任。
3、此规范由湖北万洲电气技术部结构组负责解释。
4、此规范自2010年11月5日起实施。
湖北万洲电气技术部
11/ 11。
完善的产业链和个性化解决方案，满足全球客户的不同需求！人民电器集团是人民控股集团全资公司，中国500强企业之一，始创于1986年。
人民电器集团以工业电器为核心产业，拥有浙江、上海、南昌、抚州、枣庄、合肥六大制造基地、35家全资子公司150家控股成员企业、1500多家加工协作企业和5000多家销售公司。
产品畅销全球125个国家和地区，广泛应用于浦东机场、京沪高铁、三峡水电、北京地铁、奥运场馆南水北调、青藏铁路、嫦娥探月工程、越南太安水电枢纽等国内外重大工程项目，位居世界机械企业500强前列。
2023年，经世界品牌实验室测评，品牌价值788.15亿。
公司简介COMPANY PROFILE更 安 全保障人员生命及财产安全。
更 可 靠不间断供应电力，全天随时可用。
更 高 效降低能源消耗和成本，提高生产率，缩短需求供应时间。
优化机械、工厂流程，提高使用舒适性。
更 经 济更 环 保通过可再生能源提供能量，减少二氧化碳排放量。
电力与能源电力石油石化交通工业与机器矿业/建材水利/水处理汽车数据中心IT高科技互联网商业网络银行保险金融机构电信运营楼宇办公楼宇工业建筑基础设施住宅住宅建设公共建设小区设施剩余电流保护断路器逆变器直流断路器直流塑壳断路器直流框架断路器光伏箱变直流熔断器直流浪涌保护器终端新能源HS11FH系列防护型开启式刀开关B -117HD11F系列防误型开启式刀开关B -119RDM1系列塑料外壳式断路器B -001RDM10系列塑料外壳式断路器B -010DZ20系列塑料外壳式断路器B -015DZ15系列塑料外壳式断路器B -020RDM1E系列电子式塑壳断路器B -023RDM1L系列漏电断路器B -043RDL20系列漏电断路器B -057DZL25系列漏电断路器B -064DZ15LE系列漏电断路器B -060RDL18系列漏电断路器B -068RDWQ2系列双电源自动转换开关B -080RDQ6系列双电源自动转换开关B -082RDH5D系列双电源自动转换开关B -088HD 、HS系列开启式刀开关B -101RDQH系列双电源自动转换开关B -070RDQ1系列双电源自动转换开关B -077HD11FH系列防护型开启式刀开关B -121RDH5系列隔离开关B -123HR3系列熔断器式刀开关B -130HR5系列熔断器式隔离开关B -133RDH5DS系列双电源自动转换开关B -096RDM1EL系列电子式塑壳断路器B -051HR17B系列熔断器隔离开关B -141RDT16系列有填料封闭管式刀型触头熔断器B -155HH15系列隔离开关熔断器组B -146RDH5R系列隔离开关熔断器组B -143NGT系列快速熔断器B -174RS0、RS3系列快速熔断器B -171RT0系列有填料封闭管式刀型触头熔断器B -168RT14系列有填料封闭式管圆筒形帽熔断器B -165HG30熔断器式隔离器B -163RT18系列有填料封闭管式圆筒形帽熔断器B -160HR6系列熔断器式隔离开关B -136RDHG2B系列条型熔断器式隔离开关B -139全国统一客服热线: 400 898 1166 001选型指南产品概述RDM1系列塑料外壳式断路器具有体积小、分断能力高、飞弧短、抗震动的特点, 是陆地及船舶使用的理想产品。

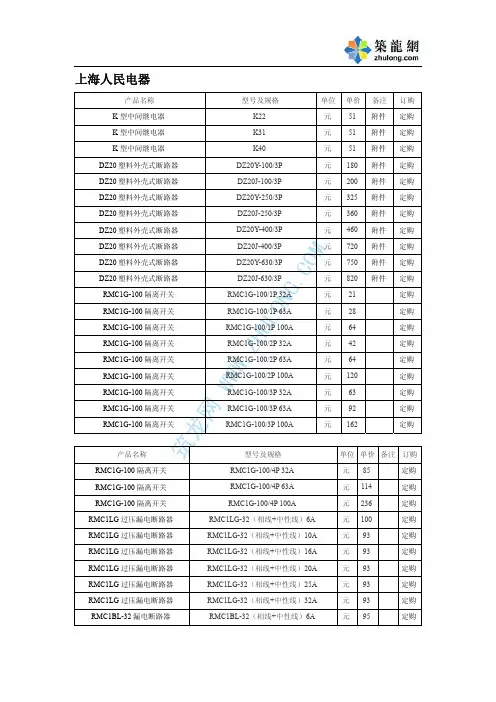

RMM2-Modbus通讯模块上海电器股份有限公司人民电器厂简介用途RMM2-Modbus通讯模块适用于RMM2系列塑料外壳式断路器。
它将RMM2系列塑料外壳式断路器的信息通过RS485接口上传到PC机构成低压配电SCADA系统。
另外RMM2 Modbus 通讯模块带有2路无源开关量输入通道及2路继电器输出，用于检测RMM2系列塑料外壳式断路器状态及远程控制断路器的分闸与合闸。
同时RMM2 Modbus通讯模块带有2路220V交流输入通道及4路辅助继电器触点，可控制2路交流接触器开合并检测交流接触器的开关状态。
PC机人机界面软件可选用流行的SCADA软件如INTOUCH，FIX，CITECT等。
或用户根据Modbus协议自己完成。
特点结构紧凑、小巧保护性能齐全输入输出指示清晰明了，使用方便技术标准与正常工作条件符合GB14048.5-2000，Modbus RTU标准电源电压：18~30V功率：最大5W工作条件：-5~60℃，湿度5~95%非淋露技术参数及性能通讯接口通讯协议： MODBUS RTU（具体内容请根人民电器厂联系）通讯波涛率： 9600BPS通讯地址： 1~99通讯数据格式：1位起始位，8位数据位，无校验位，1位停止位通讯介质： 5类屏蔽双绞线开关量输入通道输入： 无源开关量信号通道数：2交流信号输入信号输入： 184~250VAC通道数： 2继电器输出输出性能： 30VDC 3A/250VAC 3A通道数： 6组数： 3通讯模块使用方法本节介绍通讯模块的使用方法，及状态指示灯说明A）通讯模块电源及RS485连接图1通讯模块电源及RS485连接按照图1标牌提示，正确连接。
B）通讯模块通讯地址设定图2通讯模块通讯地址设定通过两个BCD码开关设定如图2所示。
标牌上ADL表示地址低位，ADH表示地址高位。
例如将通讯地址设为23，只须将ADL对应的开关拨到3，将ADH对应的开关拨到2。
C）通讯模块电操控制接线示意图通讯模块与RMM2塑料外壳式断路器的连接方式如图3所示。
完善的产业链和个性化解决方案，满足全球客户的不同需求！人民电器集团是人民控股集团全资公司，中国500强企业之一，始创于1986年。
人民电器集团以工业电器为核心产业，拥有浙江、上海、南昌、抚州、枣庄、合肥六大制造基地、35家全资子公司150家控股成员企业、1500多家加工协作企业和5000多家销售公司。
产品畅销全球125个国家和地区，广泛应用于浦东机场、京沪高铁、三峡水电、北京地铁、奥运场馆南水北调、青藏铁路、嫦娥探月工程、越南太安水电枢纽等国内外重大工程项目，位居世界机械企业500强前列。
2023年，经世界品牌实验室测评，品牌价值788.15亿。
公司简介COMPANY PROFILE更 安 全保障人员生命及财产安全。
更 可 靠不间断供应电力，全天随时可用。
更 高 效降低能源消耗和成本，提高生产率，缩短需求供应时间。
优化机械、工厂流程，提高使用舒适性。
更 经 济更 环 保通过可再生能源提供能量，减少二氧化碳排放量。
电力与能源电力石油石化交通工业与机器矿业/建材水利/水处理汽车数据中心IT高科技互联网商业网络银行保险金融机构电信运营楼宇办公楼宇工业建筑基础设施住宅住宅建设公共建设小区设施剩余电流保护断路器逆变器直流断路器直流塑壳断路器直流框架断路器光伏箱变直流熔断器直流浪涌保护器终端新能源HS11FH系列防护型开启式刀开关B -117HD11F系列防误型开启式刀开关B -119RDM1系列塑料外壳式断路器B -001RDM10系列塑料外壳式断路器B -010DZ20系列塑料外壳式断路器B -015DZ15系列塑料外壳式断路器B -020RDM1E系列电子式塑壳断路器B -023RDM1L系列漏电断路器B -043RDL20系列漏电断路器B -057DZL25系列漏电断路器B -064DZ15LE系列漏电断路器B -060RDL18系列漏电断路器B -068RDWQ2系列双电源自动转换开关B -080RDQ6系列双电源自动转换开关B -082RDH5D系列双电源自动转换开关B -088HD 、HS系列开启式刀开关B -101RDQH系列双电源自动转换开关B -070RDQ1系列双电源自动转换开关B -077HD11FH系列防护型开启式刀开关B -121RDH5系列隔离开关B -123HR3系列熔断器式刀开关B -130HR5系列熔断器式隔离开关B -133RDH5DS系列双电源自动转换开关B -096RDM1EL系列电子式塑壳断路器B -051HR17B系列熔断器隔离开关B -141RDT16系列有填料封闭管式刀型触头熔断器B -155HH15系列隔离开关熔断器组B -146RDH5R系列隔离开关熔断器组B -143NGT系列快速熔断器B -174RS0、RS3系列快速熔断器B -171RT0系列有填料封闭管式刀型触头熔断器B -168RT14系列有填料封闭式管圆筒形帽熔断器B -165HG30熔断器式隔离器B -163RT18系列有填料封闭管式圆筒形帽熔断器B -160HR6系列熔断器式隔离开关B -136RDHG2B系列条型熔断器式隔离开关B -139全国统一客服热线: 400 898 1166 001选型指南产品概述RDM1系列塑料外壳式断路器具有体积小、分断能力高、飞弧短、抗震动的特点, 是陆地及船舶使用的理想产品。
1RMM2系列塑料外壳式断路器快速选型表RMM2 – 630 P / 3 430 400A bse631 抽屉式 + 附件过电流脱扣器bse250和bse253用于壳架等级250，bse630、bse631和bse633用于壳架等级630bse250和bse630是基本型，bse631是多功能型，bse253和bse633是接地保护型 详见样本操作方式空:直接操作 P:电动操作XZ:转动手柄操作 Z:接长转动手柄操作 注:空指无需填写极数代码接线方式 板前 板后 插入式 抽屉式 扩展连接板接线端罩盖 详见样本内部附件代码 内部附件包括： 辅助开关 报警开关 分励脱扣器 欠电压脱扣器外部附件 外部附件包括： 位置锁 机械联锁Modbus 通讯模块 详见样本壳架等级额定电流(Inm)额定电流 (In)RMM2系列塑料外壳式断路器技术数据和性能型号RMM2-250 RMM2-630 壳架等级额定电流(Inm) A 250 630 极数(P) 3、4额定电流(In) A 100 160 250 400 630 整定电流调节范围(Ir1) A 40-100 64-160 100-250 160-400 252-630 额定冲击耐受电压(Uimp)V 8000额定绝缘电压(Ui) V 690额定工作电压(Ue) V 400额定极限短路分断能力(Icu) kA 65额定运行短路分断能力(Ics) kA 50使用类别A/AC-3过电流脱扣器bse250、bse253 bse630、bse631、bse633 注：四极断路器仅适用于使用类别A，且其安装方式无插入式、抽屉式，四极断路器N极的额定电流与其他三极相同2RMM2系列塑料外壳式断路器内部附件供货代码表无辅助开关二组辅助开关报警开关辅助开关加报警开关二组辅助开关加报警开关无400 420 460 408 428 468 分励脱扣器410 440 480 418 448 488 欠电压脱扣器430 470 490 438 478 498注：1）RMM2-630 可带三组辅助开关。
