第三届全国水利高职院校“楚天杯”技能大赛理论试题考核练习册（“水利工程CAD”项目分册）目录第一篇水利工程制图 (1)一选择题 (1)二判断题 (9)第二篇计算机绘图 (12)一选择题 (12)二判断题 (33)参考答案 (37)第一篇水利工程制图一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。

A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。

A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。

A. 2倍B. 4倍C. 8倍D. 1/2倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。

A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。

A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。

A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。

A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。

A. 斜投影B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。

A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。

A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

试卷代号：2010中央广播电视大学2004—2005学年度第二学期“开放专科”期末考试水利水电专业水利工程制图(2) 试题2005年7月说明：1。

用铅笔答题，要求图线清晰，字体工整。

2．第七、第八题分专业答题。

一、补画剖视图中所漏的线。

(10分)二、补画1—1剖视图。

(材料：混凝土)(14分)三、做3—3、2—2剖视图。

不指明材料(20分)四、作出的1一l、2—2断面图。

(材料：钢筋混凝土)(14分)五、作1—1剖视图。

(10分)(材料：金属)六、根据楼面梁的立面图和钢筋图，完成：[16分)(1)按1：20的比例，画出1一l、2—2断面图；(2)标注钢筋尺寸(根数、等级和直径)。

七、(16分)(水利，道桥专业学生答此题，工、民建专业学生不答此题。

)已知平台高程5m，平台边坡如图，求坡脚线和坡面交线。

八、(本题16分)(工民建专业学生答此题，水利、道桥专业学生不答此题。

)某房屋平面图，1．补全门窗图例；(4分)2．标出定位轴线编号；(4分)3．补全外墙尺寸。

(8分)试卷代号：2010中央广播电视大学2004—2005学年度第二学期“开放专科”期末考试水利水电专业水利工程制图(2) 试题答案及评分标准(供参考)2005年7月一、一、本题10分二、本题14分标注2分；剖视图例4分；图线8分。

三、本题20分3—3、2—2剖视图各10分。

四、本题14分每个断面图7分。

五、本题10分标注2分，剖视图例2分；图线6分。

六、本题16分每个断面图8分，其中比例2分，标注2分，图线4分。

共计16分。

七、本题16分八、本题16分门窗画对给4分；轴线编号对4分；尺寸补对给8分。

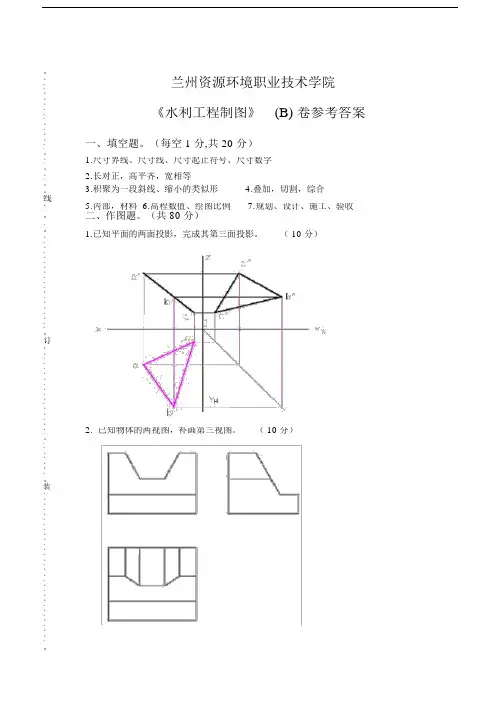

兰州资源环境职业技术学院。

《水利工程制图》(B) 卷参考答案。

一、填空题。

（每空 1 分,共 20 分）。

1.尺寸界线、尺寸线、尺寸起止符号、尺寸数字。

2.长对正，高平齐，宽相等。

3.积聚为一段斜线、缩小的类似形
4.叠加，切割，综合。

线。

5.内部，材料 6.高程数值、绘图比例7.规划、设计、施工、验收。

二、作图题。

（共 80 分）。

1.已知平面的两面投影，完成其第三面投影。

（ 10 分）。

订。

2. 已知物体的两视图，补画第三视图。

（ 10 分）。

装。

3.补画漏线。

（每小题 5 分，共 20 分）
4.求图中所示直线的坡度与平距，并求 c 点标高。

解先用 i＝ H/L 及 l=1/i 来确定直线的坡度和平距。

HAB＝—＝ 12． 0
LAB＝ 36(用所给比例尺量得)。

因此 i＝ 12／ 36＝ 1／3；l ＝ 3。

又量得 ac＝ 15；所以 HAC=1／ 3×15＝ 5。

故 C 点的标高为＝。

5.根据轴测图画出组合体的三视图。

（15分）
6.将主视图改为全剖视图。

（10分）。

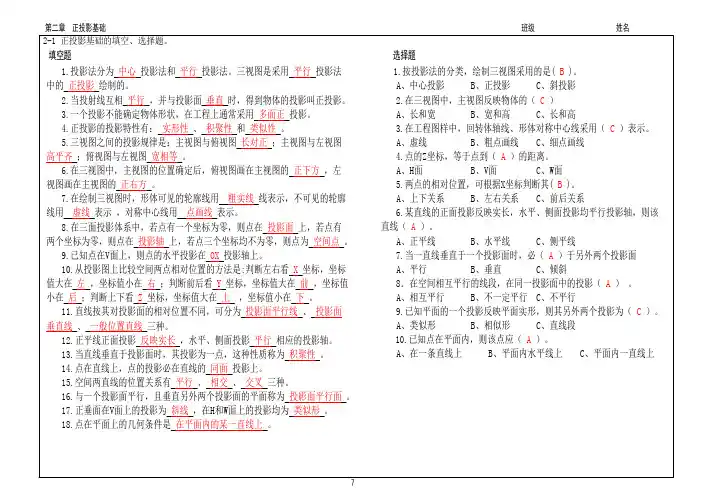

班级 姓名第二章 正投影基础72-1 正投影基础的填空、选择题。

填空题选择题1.投影法分为 中心 投影法和 平行 投影法。

三视图是采用 平行 投影法中的 正投影 绘制的。

2.当投射线互相 平行 ，并与投影面 垂直 时，得到物体的投影叫正投影。

3.一个投影不能确定物体形状，在工程上通常采用 多面正 投影。

4.正投影的投影特性有： 实形性 、 积聚性 和 类似性 。

5.三视图之间的投影规律是：主视图与俯视图 长对正 ；主视图与左视图高平齐 ；俯视图与左视图 宽相等 。

6.在三视图中，主视图的位置确定后，俯视图画在主视图的 正下方 ，左视图画在主视图的 正右方 。

7.在绘制三视图时，形体可见的轮廓线用 粗实线 线表示，不可见的轮廓线用 虚线 表示 ，对称中心线用 点画线 表示。

8.在三面投影体系中，若点有一个坐标为零，则点在 投影面 上，若点有两个坐标为零，则点在 投影轴 上，若点三个坐标均不为零，则点为 空间点 。

9.已知点在V面上，则点的水平投影在 OX 投影轴上。

10.从投影图上比较空间两点相对位置的方法是:判断左右看 X 坐标，坐标值大在 左 ，坐标值小在 右 ；判断前后看 Y 坐标，坐标值大在 前 ，坐标值小在 后 ；判断上下看 Z 坐标，坐标值大在 上 ，坐标值小在 下 。

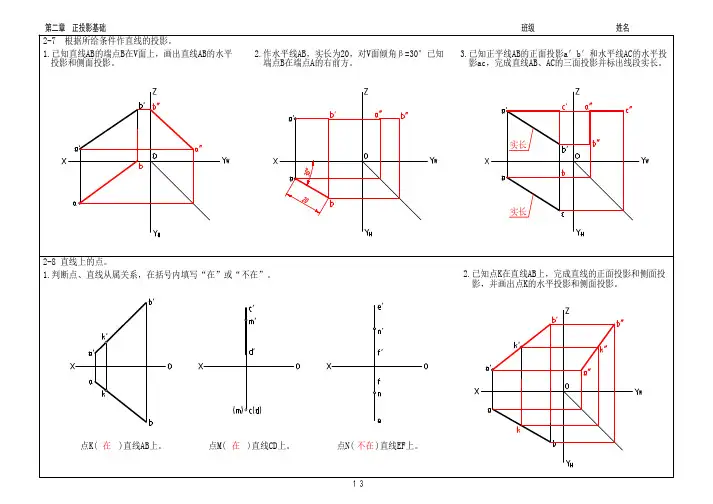

11.直线按其对投影面的相对位置不同，可分为 投影面平行线 、 投影面垂直线 、 一般位置直线 三种。

12.正平线正面投影 反映实长 ，水平、侧面投影 平行 相应的投影轴。

13.当直线垂直于投影面时，其投影为一点，这种性质称为 积聚性 。

14.点在直线上，点的投影必在直线的 同面 投影上。

15.空间两直线的位置关系有 平行 、 相交 、 交叉 三种。

16.与一个投影面平行，且垂直另外两个投影面的平面称为 投影面平行面 。

17.正垂面在V面上的投影为 斜线 ，在H和W面上的投影均为 类似形 。

18.点在平面上的几何条件是 在平面内的某一直线上 。

水利工程制图试卷1.下列铅笔中，铅芯最软且色最浓的是( )。

[单选题] *A.B铅笔B. 2B铅笔C. 3B铅笔D. 4B铅笔(正确答案)2. A3图纸的大小是( )。

[单选题] *A.297×420(正确答案)B.420×594C.841×1189D.210×2973.下列比例尺中，属于放大比例的是( )。

[单选题] *A.1：10B.1：100C.1000：1(正确答案)D.1：10004.不可见轮廓线一般用( )表示。

[单选题] *A.虚线(正确答案)B.点画线C.实线D.细实线5.若粗线为2mm，则细线为( )。

[单选题] *A.2mmB.1mmC.0.5mm(正确答案)D.0.25mm6.三视图采用的投影方法是( )。

[单选题] *A.单面正投影法B.多面正投影法(正确答案)C.斜投影法D.中心投影法7.三视图中，宽相等是指( )两个视图的关系。

[单选题] *A.俯视图和左视图(正确答案)B.左视图和主视图C.主视图和俯视图D.任意两视图8.斜二测的轴间角是( )。

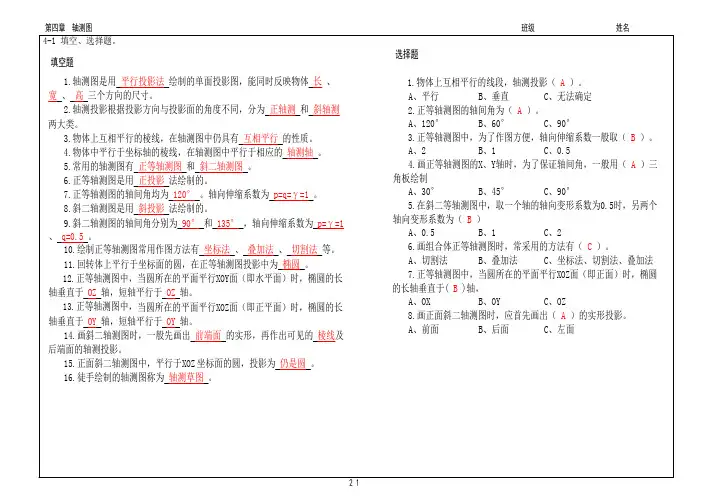

[单选题] *A.都是90°B.都是120°C.90°，135°，135°(正确答案)D.90°，90°，135°9.点到V面的距离为( )的坐标。

[单选题] *A.X轴B.Y轴(正确答案)C.Z轴D.不确定10.下列几何体三视图包含两个梯形的为( )。

[单选题] *A.圆柱B.四棱柱C.圆台(正确答案)D.以上都有1、比例尺只能缩小物体使其体现在图纸上 [判断题] *对错(正确答案)2、标题栏一般位于图纸左下角 [判断题] *对错(正确答案)3、剖面符号一般为45° [判断题] *对(正确答案)错4、当直线、平面和投影面垂直时，在该投影面上体现真实性 [判断题] *对错(正确答案)5、中心投影法可以体现物体的实形和实长 [判断题] *对错(正确答案)6、俯视图体现物体的长和宽 [判断题] *对(正确答案)错7、棱锥的视图中有两个梯形 [判断题] *对错(正确答案)8、直径为100mm的圆，半径为50mm [判断题] *对(正确答案)错9、正等测的三个轴间角都为120° [判断题] *对(正确答案)错10、空间点A到H面的距离为20，其Z轴坐标即为20。
