电子秤称重传感器安装注意事项传感器操作规程为了保证电子秤称重传感器精度，在安装和使用的过程中仍旧有一些问题需要注意，安装和使用称重传感器应注意以下这些细节问题，以确保传感器测量精度和使用寿命：电为了保证电子秤称重传感器精度，在安装和使用的过程中仍旧有一些问题需要注意，安装和使用称重传感器应注意以下这些细节问题，以确保传感器测量精度和使用寿命：电子秤称重传感器安装注意事项:1、称重传感器要轻拿轻放，尤其对于用合金铝材料作为弹性体的小容量传感器，任何振动造成的冲击或者跌落，都很有可能造成很大的输出误差。
2、设计加载装置及安装时应保证加载力的作用称重传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至最小。
3、在水平调整方面。
假如使用的是称重传感器的话，其底座的安装平面要使用水平仪调整直到水平；假如是多个传感器同时测量的情况，那么它们底座的安装面要尽量保持在一个水平面上，这样做的目的紧要是为了保证每个传感器所承受的气力基本一致。
4、依照其说明中称重传感器的量程选定来确定所用传感器的额定载荷。
5、为防止化学腐蚀．安装时宜用凡士林涂称重传感器外表面。
应避开阳光直晒和环境温度剧变的场台使用。
6、在称重传感器加载装置两端加接铜编织线做的旁路器。
7、电缆线不宜自行加长，在的确需加长时应在接头处锡焊，并加防潮密封胶。
8、在称重传感器四周可以接受一些挡板把传感器罩起来。
这样做的目的可防止杂物掉进传感器的运动部分，影响其测量精度。
9、传感器的电缆线应阔别强动力电源线或有脉冲波的场所，无法避竞时应把称重传感器的电缆线单独穿入铁管内，并尽量缩短连接距离。
10、按其说明中的称重传感器量程选定来确定所用传感器的额定载荷，称重传感器虽然本身具备确定的过载本领，但在安装和使用过程中应尽量避开此种情况。
有时短时间的超载，也可能会造成传感器永久损坏。
11、在高度精度使用场合，应使/称重传感器和仪表在预热30分钟后使用。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

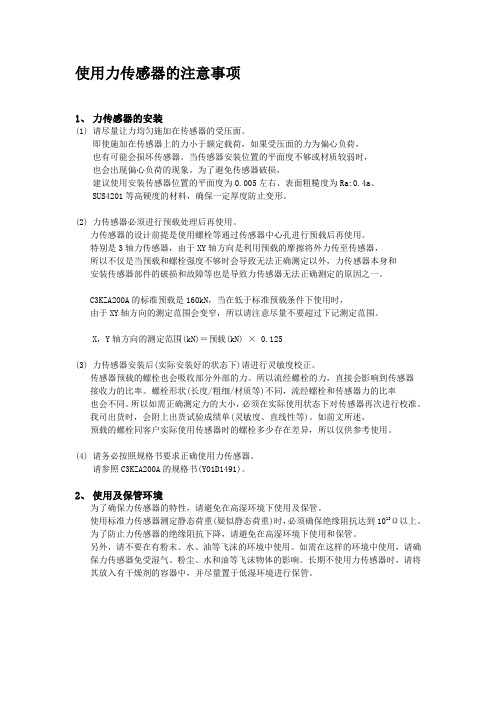

使用力传感器的注意事项1、力传感器的安装(1) 请尽量让力均匀施加在传感器的受压面。
即使施加在传感器上的力小于额定载荷，如果受压面的力为偏心负荷，也有可能会损坏传感器。
当传感器安装位置的平面度不够或材质较弱时，也会出现偏心负荷的现象。
为了避免传感器破损，建议使用安装传感器位置的平面度为0.005左右、表面粗糙度为Ra:0.4a、SUS4201等高硬度的材料，确保一定厚度防止变形。
(2) 力传感器必须进行预载处理后再使用。
力传感器的设计前提是使用螺栓等通过传感器中心孔进行预载后再使用。
特别是3轴力传感器，由于XY轴方向是利用预载的摩擦将外力传至传感器，所以不仅是当预载和螺栓强度不够时会导致无法正确测定以外，力传感器本身和安装传感器部件的破损和故障等也是导致力传感器无法正确测定的原因之一。
C3KZA200A的标准预载是160kN，当在低于标准预载条件下使用时，由于XY轴方向的测定范围会变窄，所以请注意尽量不要超过下记测定范围。
X，Y轴方向的测定范围(kN)＝预载(kN) × 0.125(3) 力传感器安装后(实际安装好的状态下)请进行灵敏度校正。
传感器预载的螺栓也会吸收部分外部的力。
所以流经螺栓的力，直接会影响到传感器接收力的比率。
螺栓形状(长度/粗细/材质等)不同，流经螺栓和传感器力的比率也会不同。
所以如需正确测定力的大小，必须在实际使用状态下对传感器再次进行校准。
我司出货时，会附上出货试验成绩单(灵敏度、直线性等)。
如前文所述，预载的螺栓同客户实际使用传感器时的螺栓多少存在差异，所以仅供参考使用。
(4) 请务必按照规格书要求正确使用力传感器。
请参照C3KZA200A的规格书(Y01D1491)。
2、使用及保管环境为了确保力传感器的特性，请避免在高湿环境下使用及保管。
使用标准力传感器测定静态荷重(疑似静态荷重)时，必须确保绝缘阻抗达到1013Ω以上。
为了防止力传感器的绝缘阻抗下降，请避免在高湿环境下使用和保管。
称重传感器的接线和安装问题讲解一、概述称重传感器作为一种重要的测量设备，在工业生产中有着广泛的应用。
其接线和安装问题直接影响着称重设备的测量精度和稳定性。
正确的接线和安装方法对于保证称重设备的正常运行至关重要。
二、称重传感器的分类称重传感器按照其测量原理和结构形式可以分为电阻应变式称重传感器、电容式称重传感器、压阻式称重传感器等。
在接线和安装过程中，各种类型的称重传感器都有一定的差异。
1. 电阻应变式称重传感器：该种传感器通过应变片产生的电阻变化来完成测量。
在接线时，需注意应变片接线的顺序和方式，避免因为错误的接线而影响测量的准确性。
2. 电容式称重传感器：电容式称重传感器利用电容的变化来完成测量。
在安装时，需要保证传感器与被测物体之间的安装固定稳定，以免由于震动或者移位导致读数的偏差。
3. 压阻式称重传感器：该种传感器利用压阻效应完成测量。
在接线时，需要注意对电阻器的接线方式，并确保电路的稳定性和可靠性。
三、称重传感器的接线方法正确的接线方法是保证称重传感器测量准确性和稳定性的重要保障。
根据不同类型的称重传感器，其接线方法也有所不同。
1. 电阻应变式称重传感器的接线方法：（1）首先将应变片的电阻片和补偿电阻连接至电桥电路中，确保连接的稳定性；（2）然后将电桥电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
2. 电容式称重传感器的接线方法：（1）首先将电容传感器的电极接入电容测量电路中；（2）接着将电容测量电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
3. 压阻式称重传感器的接线方法：（1）将压阻传感器的阻值接入电压分压电路中以完成信号的变换；（2）接着将电压分压电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
四、称重传感器的安装注意事项称重传感器的安装是保证其正常工作的关键步骤，正确的安装方法可以有效减小误差并提高测量精度。
称重传感器组件及称重方法与流程称重传感器是一种测量物体重量的基本元件，它通过一定的方法，将被测物的重量转化为弹性元件的变形，然后将弹性元件的变形转化为电信号进行识别测量，以得到被称量对象的重量。
柱式传感器是称重传感器中应用较为广泛的一种结构形式，其中柱式传感器又以摇柱式传感器应用比较广泛。
相对其他的传感器结构形式具有特别的优势，例如结构简单紧凑、弹性元件刚度大、动态响应快、抗过载能力强等，因此被广泛地应用于民生及工业领域，例如平台秤、车辆衡等。
以车辆衡的应用为例，一台车辆要安装6至8个称重传感器，甚至更多。
为了保证称重的精确度，每一个称重传感器在安装的时候都需要调整安装角度，保证其在称重过程中保持竖直称重状态。
但是，在实际应用过程中，车辆衡经过多次的称量、晃动及侧向冲击，称重传感器难免会发生倾斜、转动等情况。
除此之外，由于车辆衡都是在室外环境中使用，不可避免地受到昼夜温差及不同季节温差的影响，温差的作用使得秤台产生膨胀或者收缩变形，这也使得传感器发生倾斜和转动等情况。
当传感器处于倾斜称量的状态时，其弹性元件内的受力分布相对竖直称量时会发生较大地变化，这就使得称量相同的物体，倾斜后传感器的输出相对竖直时的传感器输出存在较大的误差。
另外，由于传感器在制造的时候，不可避免的会存在工艺误差，例如机加工误差、贴片误差等，这些误差的存在会使得传感器即使在竖直称重状态下，当传感器发生转动，传感器的输出也会发生变化。
为了消除上述在传感器实际应用中存在的误差，许多人做了各种各样的研究，但都没有取得实质性的进展。
通过在传感器内安装角度传感器，测量传感器轴线方向与重力加速度方向之间的夹角θ，即传感器的倾斜角度，然后将传感器倾斜时的输出Wr除以倾斜角度的余弦值cosθ，即得到了修正后的传感器输出。
但是，这种补偿方法的可行必须满足以下两个前提：一、传感器向任意方向倾斜的输出误差曲线是相同的，然而由于传感器的设计并非全部对称，因此传感器不同方向的倾斜输出误差曲线其实是不同的；二、传感器之间不存在个体差异性，即忽略了机加工等各种工艺误差的影响，但是实际上这些误差都是不可避免的。

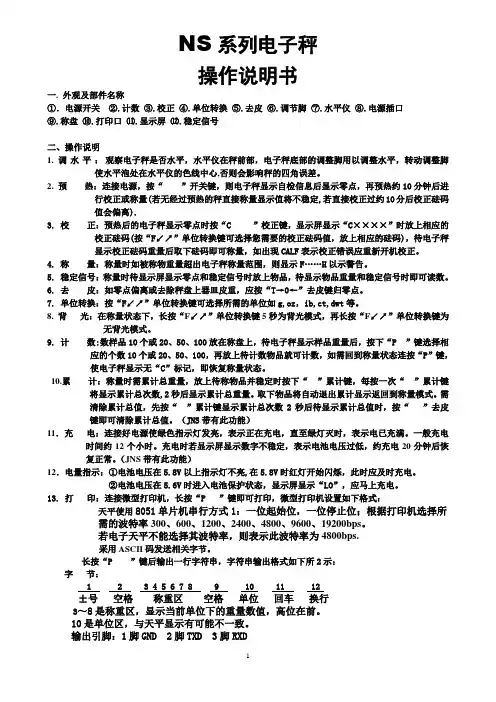

NS系列电子秤操作说明书一.外观及部件名称①．电源开关②.计数③.校正④.单位转换⑤.去皮⑥.调节脚⑦.水平仪⑧.电源插口⑨.称盘⑩.打印口⑾.显示屏⑿.稳定信号二、操作说明1. 调水平：观察电子秤是否水平，水平仪在秤前部，电子秤底部的调整脚用以调整水平，转动调整脚使水平泡处在水平仪的色线中心,否则会影响秤的四角误差。
2. 预热：连接电源，按“”开关键，则电子秤显示自检信息后显示零点，再预热约10分钟后进行校正或称量(若无经过预热的秤直接称量显示值将不稳定,若直接校正过约10分后校正砝码值会偏离).3. 校正：预热后的电子秤显示零点时按“C ”校正键，显示屏显示“C××××”时放上相应的校正砝码(按“F↙↗”单位转换键可选择您需要的校正砝码值，放上相应的砝码)，待电子秤显示校正砝码重量后取下砝码即可称量，如出现CALF表示校正错误应重新开机校正。
4. 称量：称量时如被称物重量超出电子秤称量范围，则显示F……H以示警告。
5. 稳定信号：称量时待显示屏显示零点和稳定信号时放上物品，待显示物品重量和稳定信号时即可读数。
6. 去皮：如零点偏离或去除秤盘上器皿皮重，应按“T→0←”去皮键归零点。
7. 单位转换：按“F↙↗”单位转换键可选择所需的单位如g,oz，ib,ct,dwt等。
8. 背光：在称量状态下，长按“F↙↗”单位转换键5秒为背光模式，再长按“F↙↗”单位转换键为无背光模式。
9. 计数:数样品10个或20、50、100放在称盘上，待电子秤显示样品重量后，按下“P ”键选择相应的个数10个或20、50、100，再放上待计数物品就可计数，如需回到称量状态连按“P”键，使电子秤显示无“C”标记，即恢复称量状态。
10.累计：称量时需累计总重量，放上待称物品并稳定时按下“”累计键，每按一次“”累计键将显示累计总次数,2秒后显示累计总重量。
取下物品将自动退出累计显示返回到称量模式。
医用称重计量设备称重传感器安全操作规定
1. 前言
医用称重计量设备中的称重传感器是测量患者体重和药品、器械重量等指标的重要组成部分。
为确保医用称重计量设备的准确性和安全性，本文档旨在制定医用称重计量设备称重传感器的安全操作规定。
2. 安全操作规定
2.1 安装
1.传感器应安装在干燥、平稳、无冲击、无振动的地方，避
免受到外部干扰；
2.在安装传感器前，需检查设备相应的机械附着件及电气连
接是否符合要求；
3.在检查确认机械附着件和电气连接均符合要求后，方可进
行传感器的安装。
2.2 使用
1.操作医用称重计量设备前，先进行仪器高精度校准，保证
称重传感器准确性；
2.同一传感器的量程不能互换，应根据各自的量程使用，防
止使传感器过载或欠载；
3.在实际使用中，禁止一切形式的撞击、打击传感器等暴力
操作，以免损坏传感器内部元件；
4.禁止超载，一旦传感器受到超载，传感器内部元件会永久
性变形，从而导致修复或更换传感器。
2.3 维护
1.定期测试标准点，以保持传感器的准确性；
2.传感器应定期清洁并定时校准，在维修安装传感器时，严
禁张力荷载感应头输出线，以免发生故障；
3.如果发现感应头输出线损坏或断裂，应及时更换；
4.在清洁传感器时，应用专用工具和合适的方法进行，禁止
用锐器等硬物刮擦或清洗，以免划伤致断。
3. 结论
本文档制定的医用称重计量设备称重传感器的安全操作规定，是保障医疗设备安全运行和患者个人安全的重要保障，应在生产保障、安装维护等多个环节的操作中得到严格执行，从而确保设备的维护和维修服务工作的顺利进行。
无线汽车衡使用说明书2018年11月版重庆唯英科技有限公司1尊敬的用户:在使用设备前，敬请阅读说明书.在设备使用中，为保证安全，请严格按照说明书接线方式连接！⚠禁止带电接线2目录一：产品功能 (4)二：支持协议 (5)三：支持传感器个数 (5)四：调试步骤 (5)五：电源供电 (5)六：指示灯 (6)七：天线使用 (6)八：通信距离 (6)九：仪表端接线示意图 (7)十：接线盒端接线示意图 (8)十一：协议选择 (9)十二：通道选择 (9)34副仪表 副仪表线盒端仪表端线盒端 主仪表注：1. 副仪表使用单独软件；2. 该系统可使用一台主仪表多台副仪表；3. 主仪表与副仪表共用称台，主副仪表可分别标定；4. 副仪表工作的前提是主仪表正常工作。
