正确使用称重传感器方法

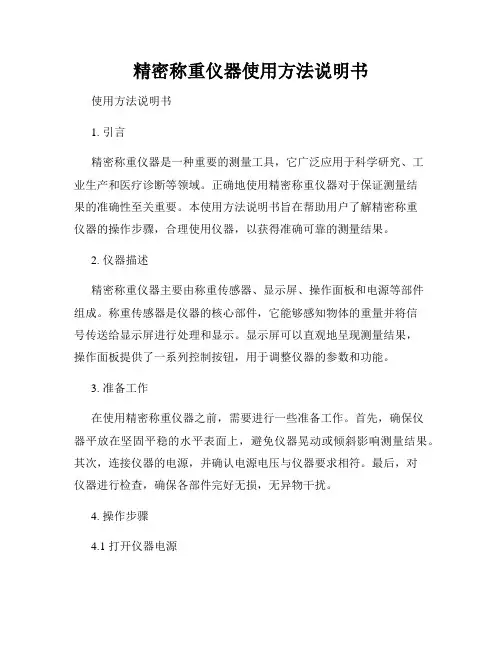

精密称重仪器使用方法说明书使用方法说明书1. 引言精密称重仪器是一种重要的测量工具，它广泛应用于科学研究、工业生产和医疗诊断等领域。

正确地使用精密称重仪器对于保证测量结果的准确性至关重要。

本使用方法说明书旨在帮助用户了解精密称重仪器的操作步骤，合理使用仪器，以获得准确可靠的测量结果。

2. 仪器描述精密称重仪器主要由称重传感器、显示屏、操作面板和电源等部件组成。

称重传感器是仪器的核心部件，它能够感知物体的重量并将信号传送给显示屏进行处理和显示。

显示屏可以直观地呈现测量结果，操作面板提供了一系列控制按钮，用于调整仪器的参数和功能。

3. 准备工作在使用精密称重仪器之前，需要进行一些准备工作。

首先，确保仪器平放在坚固平稳的水平表面上，避免仪器晃动或倾斜影响测量结果。

其次，连接仪器的电源，并确认电源电压与仪器要求相符。

最后，对仪器进行检查，确保各部件完好无损，无异物干扰。

4. 操作步骤4.1 打开仪器电源按下仪器操作面板上的电源开关按钮，仪器将开始自检程序，显示屏会显示出欢迎界面。

待仪器完成自检后，将进入待机状态，显示屏上将显示当前环境温度和湿度等信息。

4.2 校准仪器在每次使用精密称重仪器之前，都需要进行校准以确保测量结果的准确性。

将一块已知重量稳定的物体放在仪器上，按下操作面板上的校准按钮，仪器将自动将这个重量设为标准值，并进行校准。

校准完成后，显示屏上将显示出校准结果和误差范围。

4.3 放置待测物体将待测物体小心地放在仪器的测量台上，确保物体的重心位于测量台的正中央，并尽量避免物体与仪器的触碰，以免造成误差。

4.4 读取测量结果按下操作面板上的测量按钮，仪器将开始进行测量，并将测量结果实时显示在显示屏上。

待测量稳定后，读取并记录测量结果。

若需要多次测量，应等待仪器显示稳定后再进行下一次测量。

4.5 关闭仪器使用完精密称重仪器后，按下操作面板上的电源关闭按钮，仪器将进入关机状态，并断电。

在关闭仪器之前，应清理测量台，确保仪器的清洁。

电子秤称重传感器安装注意事项传感器操作规程为了保证电子秤称重传感器精度，在安装和使用的过程中仍旧有一些问题需要注意，安装和使用称重传感器应注意以下这些细节问题，以确保传感器测量精度和使用寿命：电为了保证电子秤称重传感器精度，在安装和使用的过程中仍旧有一些问题需要注意，安装和使用称重传感器应注意以下这些细节问题，以确保传感器测量精度和使用寿命：电子秤称重传感器安装注意事项:1、称重传感器要轻拿轻放，尤其对于用合金铝材料作为弹性体的小容量传感器，任何振动造成的冲击或者跌落，都很有可能造成很大的输出误差。

2、设计加载装置及安装时应保证加载力的作用称重传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至最小。

3、在水平调整方面。

假如使用的是称重传感器的话，其底座的安装平面要使用水平仪调整直到水平；假如是多个传感器同时测量的情况，那么它们底座的安装面要尽量保持在一个水平面上，这样做的目的紧要是为了保证每个传感器所承受的气力基本一致。

4、依照其说明中称重传感器的量程选定来确定所用传感器的额定载荷。

5、为防止化学腐蚀．安装时宜用凡士林涂称重传感器外表面。

应避开阳光直晒和环境温度剧变的场台使用。

6、在称重传感器加载装置两端加接铜编织线做的旁路器。

7、电缆线不宜自行加长，在的确需加长时应在接头处锡焊，并加防潮密封胶。

8、在称重传感器四周可以接受一些挡板把传感器罩起来。

这样做的目的可防止杂物掉进传感器的运动部分，影响其测量精度。

9、传感器的电缆线应阔别强动力电源线或有脉冲波的场所，无法避竞时应把称重传感器的电缆线单独穿入铁管内，并尽量缩短连接距离。

10、按其说明中的称重传感器量程选定来确定所用传感器的额定载荷，称重传感器虽然本身具备确定的过载本领，但在安装和使用过程中应尽量避开此种情况。

有时短时间的超载，也可能会造成传感器永久损坏。

11、在高度精度使用场合，应使/称重传感器和仪表在预热30分钟后使用。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

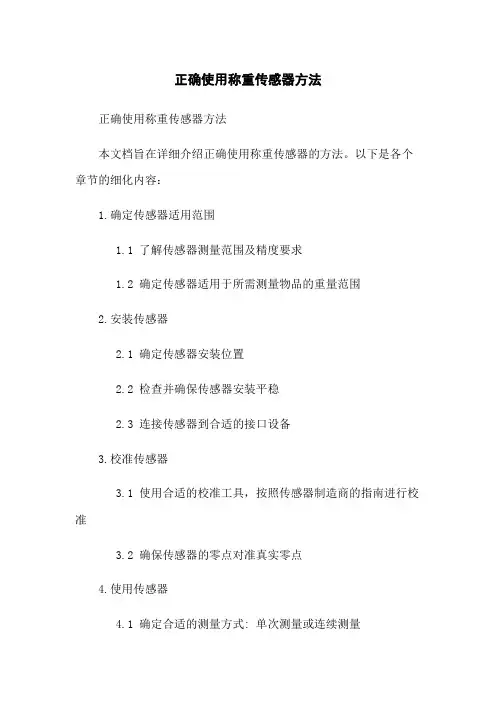

正确使用称重传感器方法
正确使用称重传感器方法
本文档旨在详细介绍正确使用称重传感器的方法。

以下是各个章节的细化内容：
1.确定传感器适用范围
1.1 了解传感器测量范围及精度要求
1.2 确定传感器适用于所需测量物品的重量范围
2.安装传感器
2.1 确定传感器安装位置
2.2 检查并确保传感器安装平稳
2.3 连接传感器到合适的接口设备
3.校准传感器
3.1 使用合适的校准工具，按照传感器制造商的指南进行校准
3.2 确保传感器的零点对准真实零点
4.使用传感器
4.1 确定合适的测量方式: 单次测量或连续测量
4.2 连接传感器到适当的读数设备
4.3 确保传感器与读数设备之间的通信正常
5.数据处理
5.1 对传感器输出的原始数据进行处理
5.2 应用滤波算法以减少噪音
5.3 将测量数据转换为所需的单位
6.维护与保养
6.1 定期清洁传感器以保持其精度和性能
6.2 检查传感器连接是否松动
6.3 定期校准传感器以确保准确性
本文档涉及附件：
附件1、传感器制造商的安装指南
附件2、传感器制造商的校准手册
附件3、传感器测量数据处理软件说明书
本文所涉及的法律名词及注释：
1.传感器：一种用于测量物体重量或力的装置。

2.精度：指测量结果与真实值之间的接近程度。

3.校准：调整传感器以确保其测量结果的准确性。

4.零点：传感器未受外力作用时的输出值。

5.滤波算法：一种数字信号处理方法，用于去除噪音。

在使用传感器中的注意事项及操作规程在使用传感器中的注意事项1.电气连接方面备（如传感器的信号电缆，不和强电电源线或掌控线并行布置（例如不要把传感器信号线和强电电源线及掌控线置于同一管道内）。

若它们必需并行放置，那么，它们之间的距离应保持在50CM以上，并把信号线用金属管套起来。

2.不管在何种情况下，电源线和掌控线均应绞合起来，合程度50转／米，若传感器信号线需要延长，则应接受特制的密封电缆接线盒。

若不用此种接线盒，而接受电缆与电缆直接对接（锡焊端头），则应对密封防潮特别予以注意，接好后应检验绝缘电阻，且需达到标准（2000～5000M），必要时，应重新标定传感器。

若信号电缆线很长，又要保证很高的测量精度，应考虑接受带有中继放大器的电缆补偿电路。

3.全部通向显示电路或从电路引出的导线，均应接受屏蔽电缆。

屏蔽线的联接及接地点应合理。

若未通过机械框架接地，则在外接地，但屏蔽线相互联接后未接地，是浮空的。

注意：有3只传感器是全并联接法，传感器本身是4线制，但在接线盒内换成6线制接法。

传感器输出信号读出电路不应和能产生猛烈干扰的设可”控硅，接触器等）及有可观热量产生的设备放在同一箱体中，若不能保证这一点，则应考虑在它们之间设置障板隔离之，并在箱体内安置风扇。

用以测量传感器输出信号的电子线路，应尽可能配置独立的供电变压器，而不要和接触器等设备共用同一主电源。

其次就是机械安装方面1.要轻拿轻放，尤其是由合金铝制作弹性体的小容量传感器，任何冲击、跌落，对其计量性能均可能造成极大损害。

对于大容量的称重传感器，一般来说，它具有较大的自重，故而要求在搬运、安装时，尽可能使用适当的起吊设备（如手拉葫芦、电动葫芦等）。

安装传感器的底座安装面应平整、清洁，无任何油膜，胶膜等存在。

安装底座本身应有充分的强度和刚性，一般要求高于传感器本身的强度和刚度。

2.水平调整：水平调整有两个方面的内容。

一是单只传感器安装底座的安装平面要用水平仪调整水平，另一方面是指多个传感器的安装底座的安装面要尽量调整到一个水平面上（用水准仪），尤其是传感器数多于三个的称重系统中，更应注意这一点，这样做的紧要目的是为了使各传感器所承受的负荷基本一致。

如何测量梁式称重传感器好坏用万用表什么样测量梁式称重传感器的好坏？首先测量一下传感器输入端及输出端的电阻值，如果有此传感器的合格证的话，与合格证中标明的电阻做对比，如测得的数值超出标准范围，说明此传感器有问题。

目前常用的传感器阻值为两种：一种是低阻的，输入端为：400Ω±20Ω，输出端为：350Ω±5Ω；一种是高阻的，输入端为：800Ω±20Ω，输出端为：700Ω±5Ω；另外还可以测量一下传感器的输出信号，用数字万用表的MV电压档，将传感器的输入端加上10VDC，然后测一下传感器的输出端电压，此电压值=10V X 传感器灵敏度X 传感器的受力值/传感器量程值；如果测量出的数值与计算出的数值相差较大，说明此传感器已损坏称重传感器本身输出的是毫伏信号4~20毫安指的是电流信号经过放大的供电一般都是24V交流的电源怎么用万用表判断称重传感器的输出与输入的四根线还有正负称重传感器输出电阻一般为350、480、700、1000欧姆，输入端一般会进行一些温度、灵敏度的补偿，因此输入端电阻会比输出端高20~100欧姆，因此用万用表量一下电阻值可以判断出来。

一般习惯输入和输出颜色为红黑绿白：红白绿兰等分标表示V+、V-、S+、S-。

一称重传感器上标有EXC+ EXC- SIG+SIG- 我想知道哪两个代表电源哪两个代表信号2011-1-13 02:33 一般都6根线。

E当然是电源，10V。

SIG是反馈回去的MV称重信号。

还有两路是电源E的现场电压返回值（比10V略小，因为线损）。

单片机运算的时候按照这个计算，有的工程图省事就在显示仪后边与E相短。

也是可以的。

称重传感器的接线方法时间：称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。

一般的称重传感器都是六线制的，当接成四线制时，电源线(EXC-,EXC+)与反馈线(SEN-,SEN+)就分别短接了。

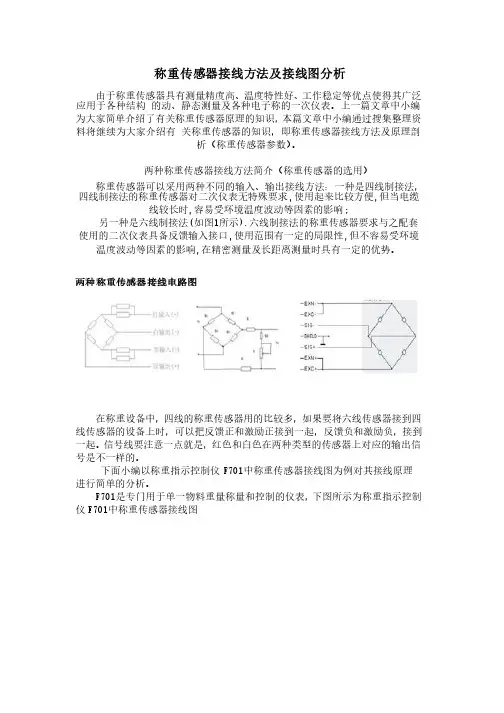

称重传感器接线方法及接线图分析由于称重传感器具有测量精度高、由于称重传感器具有测量精度高、温度特性好、温度特性好、工作稳定等优点使得其广泛应用于各种结构应用于各种结构 的动、静态测量及各种电子称的一次仪表。

上一篇文章中小编为大家简单介绍了有关称重传感器原理的知识，本篇文章中小编通过搜集整理资料将继续为大家介绍有料将继续为大家介绍有 关称重传感器的知识，即称重传感器接线方法及原理剖析（称重传感器参数）。

两种称重传感器接线方法简介（称重传感器的选用）称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便使用起来比较方便,,但当电缆线较长时线较长时,,容易受环境温度波动等因素的影响容易受环境温度波动等因素的影响; ;另一种是六线制接法另一种是六线制接法((如图如图11所示所示).).).六线制接法的称重传感器要求与之配套六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口使用的二次仪表具备反馈输入接口,,使用范围有一定的局限性使用范围有一定的局限性,,但不容易受环境温度波动等因素的影响温度波动等因素的影响,,在精密测量及长距离测量时具有一定的优势。

两种称重传感器接线电路图在称重设备中，四线的称重传感器用的比较多，四线的称重传感器用的比较多，如果要将六线传感器接到四如果要将六线传感器接到四线传感器的设备上时，线传感器的设备上时，可以把反馈正和激励正接到一起，可以把反馈正和激励正接到一起，可以把反馈正和激励正接到一起，反馈负和激励负，反馈负和激励负，反馈负和激励负，接到接到一起。

信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。

号是不一样的。

下面小编以称重指示控制仪F701F701中称重传感器接线图为例对其接线原理中称重传感器接线图为例对其接线原理进行简单的分析。

进行简单的分析。

F701F701是专门用于单一物料重量称量和控制的仪表，是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701F701中称重传感器接线图中称重传感器接线图中称重传感器接线图图2 2 称重传感器在称重指示控制仪称重传感器在称重指示控制仪F701F701中的接线图中的接线图中的接线图(1) (1) 称重传感器接口是一个称重传感器接口是一个称重传感器接口是一个77孔的接头，与现场的称重传感器接线方法有六线制和四线制两种，此系统采用四线制连接，线制和四线制两种，此系统采用四线制连接，11和2、3和4依次短接，而且将现场的三个传感器并联起来使用。

称重传感器使用方法称重传感器作为一种通用的检测设备，被广泛应用于工业生产、科学研究和日常生活等领域。

它可以测量物品的重量、质量、力度等物理量，并将数据传输到显示器上进行显示和处理。

下面将介绍在使用称重传感器时需要注意的一些事项。

1. 安装首先，需要将称重传感器安装在一个平稳的基础上，尽可能避免传感器晃动和移动。

安装过程应注意传感器与所测量物体之间的连接方式，如连接板、皮带和传动杆等。

同时，需要选择合适的数据传输方式，如模拟信号、数字信号和无线传输等，以确保传递的数据准确无误。

2. 校准在使用称重传感器之前，需要对其进行校准。

校准的目的是检验传感器的准确性和可靠性。

在校准过程中，需要将称重传感器连接到标准质量之上，通过调整传感器的灵敏度和读数来确定传感器的准确性。

校准的过程应在安装之后进行，所使用的标准质量必须经过校验和认证，以保证校准的准确性。

3. 使用在正确安装和校准称重传感器之后，可以开始正式使用。

在使用时需要注意以下几点：（1）避免超载：使用时需要确保被测量的物品不会超过称重传感器的最大承重能力，否则会造成设备故障和性能下降。

（2）避免震动：在使用称重传感器时需要避免周边环境的干扰和振动，以防止误差和噪声的出现。

（3）正确存储：在使用完称重传感器后，需要将其正确存储，避免长时间暴露在高温、潮湿、尘埃等环境中，以确保其性能和寿命。

4. 维护最后，在使用称重传感器之后，需要进行一定的维护和保养，以保证其正常的使用寿命和性能。

维护需要根据具体的使用情况进行，如定期清理和检查机器、更换磨损的部件等。

综上所述，称重传感器是一种重要的测量设备，正确的安装、校准、使用和维护都是保证其准确性和可靠性的关键。

在实际应用中，需要根据实际情况进行针对性的操作和维护，以确保称重传感器的整体性能达到最佳状态。

正确使用称重传感器方法1、引言本文档旨在提供关于正确使用称重传感器的方法和指南，以确保准确和可靠的称重结果。

请按照以下章节详细了解正确使用称重传感器的步骤。

2、安装和校准传感器2.1 选择合适的称重传感器：根据实际应用场景选择适合的称重传感器类型，考虑负荷范围、精度和环境要求等因素。

2.2 安装传感器：将传感器正确安装在所需称重的物体上，确保安装牢固且与物体接触良好。

2.3 连接电源和信号线：按照传感器厂商提供的接线图，正确连接传感器的电源和信号线。

2.4 校准传感器：使用适当的校准设备和方法，对传感器进行校准，以确保称重结果的准确性和稳定性。

3、避免外界干扰3.1 避免振动和冲击：安装传感器时，确保在稳定无震动和冲击的环境中进行，并采取相应的措施来减少振动和冲击的影响。

3.2 避免磁场干扰：将传感器远离磁场源，以防止磁场对传感器测量结果的影响。

3.3 避免温度变化：对于温度敏感的传感器，确保环境温度的稳定。

必要时，使用温度补偿方法来校正称重结果。

4、数据采集和处理4.1 选择合适的数据采集设备：根据应用需求选择适当的数据采集设备，例如AD模块或数据采集卡。

4.2 设置采样频率：根据被称重物体的特点和要求，设置合适的采样频率，以确保采集到足够的数据点进行分析。

4.3 数据校验和处理：对采集到的数据进行校验，去除异常值和噪声干扰，并进行合适的数据处理和分析。

5、维护和保养5.1 定期检查传感器：定期检查传感器的外观和连接线路的状况，确保传感器安装稳固且无损坏。

5.2 清洁传感器：使用合适的方法和工具清洁传感器，避免尘埃和污物积聚影响传感器的正常工作。

5.3 校准传感器：定期对传感器进行校准，以确保长期的测量准确性。

附件：本文档未涉及附件内容。

法律名词及注释：1、称重传感器：用于测量物体重量或质量的设备。

2、校准：通过比较测量结果和已知标准值，调整设备以使其符合准确性要求的过程。

3、数据采集：将实际数据转换为机器可读的形式并记录下来的过程。

称重传感器布置原则
称重传感器布置原则包括：
1. 传感器位置选择：应选择在被测物体支撑点、重心位置或其附近进行布置，以确保测量的准确性和稳定性。

2. 安装固定：传感器必须牢固地安装在被测物体上，以避免在测量过程中产生位移或摆动。

3. 避免横向力：传感器布置时应尽量避免受到与称重方向垂直的横向力，以确保测量结果准确。

4. 避免振动和冲击：传感器应布置在尽量不受振动或冲击的位置，以避免这些外部因素对测量结果的影响。

5. 保持传感器和被测物体的接触良好：传感器与被测物体的接触面应保持清洁和平整，以确保传感器能够准确地传递重量信息。

6. 防止负载过量：传感器的额定负载范围应适合被测物体的负载，以避免超载导致传感器失效或损坏。

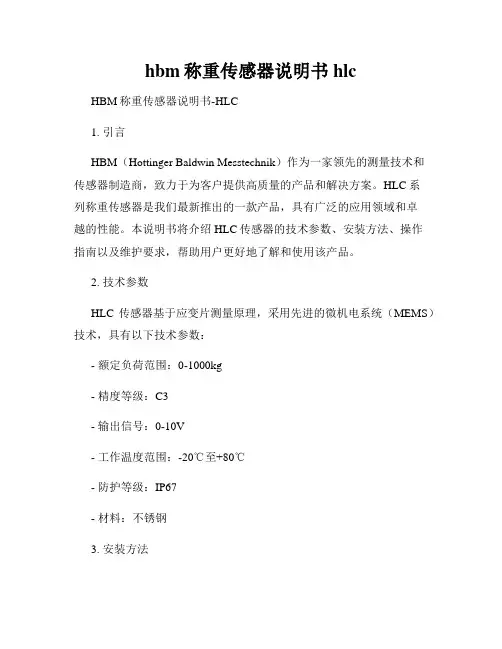

hbm称重传感器说明书hlcHBM称重传感器说明书-HLC1. 引言HBM（Hottinger Baldwin Messtechnik）作为一家领先的测量技术和传感器制造商，致力于为客户提供高质量的产品和解决方案。

HLC系列称重传感器是我们最新推出的一款产品，具有广泛的应用领域和卓越的性能。

本说明书将介绍HLC传感器的技术参数、安装方法、操作指南以及维护要求，帮助用户更好地了解和使用该产品。

2. 技术参数HLC传感器基于应变片测量原理，采用先进的微机电系统（MEMS）技术，具有以下技术参数：- 额定负荷范围：0-1000kg- 精度等级：C3- 输出信号：0-10V- 工作温度范围：-20℃至+80℃- 防护等级：IP67- 材料：不锈钢3. 安装方法为确保HLC传感器的准确测量和长期稳定性，安装过程应严格按照以下步骤进行：1. 安装平台：选择坚固平整的安装平台，确保传感器可以正确固定。

2. 固定传感器：将传感器的底部与安装平台紧密连接，使用适当的螺栓将其固定。

3. 连接导线：根据传感器上的标识，将导线正确连接至电源和信号采集设备。

4. 校准传感器：在安装完成后，进行传感器的校准以确保测量准确性。

4. 操作指南HLC传感器的操作非常简单，用户只需按照以下步骤进行，即可进行准确测量：1. 电源接通：将电源接通至传感器，并确保电源稳定。

2. 开始测量：当传感器连接至电源后，即可开启测量设备，开始进行称重测量。

3. 结果读取：根据传感器输出的信号，通过相应的数据采集设备，读取测量结果。

5. 维护要求为保持HLC传感器的正常运行和延长其使用寿命，用户需要注意以下维护要求：1. 定期校准：为确保测量的准确性，建议定期对传感器进行校准。

校准频率视具体应用场景而定。

2. 清洁保养：传感器应保持干燥清洁，避免灰尘、污垢或液体的接触。

可以使用软布轻轻擦拭传感器表面。

3. 避免超载：应根据传感器的额定负荷范围合理安排使用，避免超过其可承受范围的负荷。

引言：称重传感器是一种常用的测量设备，用于测量和监控物体的重量。

正确使用称重传感器是确保测量准确性和可靠性的关键。

本文将介绍正确使用称重传感器的方法，包括传感器选择、安装位置、校准和维护。

概述：称重传感器是一种用来测量物体重量的装置。

它可以通过测量物体对其施加的压力或应变来确定重量。

在实际应用中，正确使用称重传感器对于确保测量结果的准确性和可靠性至关重要。

本文将介绍正确使用称重传感器的方法，以帮助用户获得精确的测量结果。

正文：1. 传感器选择1.1 应选择合适的传感器类型，根据具体应用需求确定是应力应变型还是压力型传感器。

1.2 了解传感器的额定量程和精度，确保选择的传感器能够满足测量要求。

1.3 考虑传感器的环境适应性，例如温度范围、防护等级等。

1.4 选择具有高信号稳定性和抗干扰能力的传感器。

2. 安装位置2.1 传感器应安装在物体需要测量的位置，避免传感器与外界物体的干扰。

2.2 安装传感器时应注意选择合适的支撑结构，确保传感器能够承受物体的重力。

2.3 考虑传感器安装时的安全性和稳定性，避免不必要的事故和损坏。

2.4 确保传感器与测量系统之间的连接可靠，避免信号中断或干扰。

3. 校准3.1 在使用传感器之前，需要进行校准，以确保测量结果的准确性。

3.2 校准时应使用标准参照物进行比对，例如已知重量的物体或标准称重设备。

3.3 选择合适的校准方法，可以是手动校准或自动校准，根据具体情况选择最适合的方式。

3.4 校准后应进行验证，检查测量结果与标准值之间的误差是否在可接受的范围内。

3.5 定期进行校准和验证，以确保传感器的长期稳定性和准确性。

4. 维护4.1 定期清洁传感器，避免灰尘、油污等杂质的附着。

4.2 检查传感器是否有损坏或变形，及时更换或修理。

4.3 保持传感器的工作环境干燥和稳定，避免潮湿和温度变化对传感器的影响。

4.4 定期检查传感器连接线路是否松动或破损，并进行必要的维修和更换。

称重传感器的接线方式分两种：六线制和四线制接法
（1）六线制称重传感器接线图方式图
EXC+正电源接红线，EXN+正反馈接蓝线，EXC-为电源负接黑线，EXN-为电源负反馈接黄色，SIG+正信号接绿，SIG-负信号接白，黑粗线为地线。

（2）四线制称重传感器接线方式
EXC+正电源接红线，EXC-为负电源接黑线，SIG+正信号接绿，SIG-负信号接白，黑粗线为地线。

（3）四线制称重传感器和六线制称重传感器的区别
称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，另一种是六线制接法(如图1所示).四线制接法(如图2所示）的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆线较长时,容易受环境温度波动等因素的影响;六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势。

在称重设备中，四线的传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。

信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。

称重传感器的使用与调试二、称重系统的构成和工作原理1.系统构成SCS全电子汽车衡主要由称重显示仪表、称重传感器、秤体等三大部分构成。

其中，秤体是被称物体与转换元件之间的机械传力复位系统，包括接受被称物体载荷的承载器、传力复位机构、限位装置等，他是汽车衡的主要承载部件，起到了承受物体重量的作用。

秤台和传力机构负责将物体的重量准确的传递给称重传感器。

称重传感器(一次仪表)位于秤台和基础之间，将被称物体的重量按一定的函数关系转换为相应的毫伏级电信号，通过接线盒信号电缆输出到称重显示仪表(二次仪表)。

经处理后仪表直接显示被称物体的重量数据。

2.工作原理当称重物体或载重汽车停放在秤台上，载荷通过秤体将重量传递给称重传感器，称重传感器将重量转换为相应的mV级电信号。

该信号经前置放大、滤波、A/D转换。

由微处理器(单片机)对信号处理后，数字显示部位直接显示称重值。

三、现场使用和调试根据长期在外现场调试的经验，以全电子汽车衡为例，我国称重传感器的现场使用和调试中主要存在下列几种情况:地基和秤体的处理，传感器选择，标定以及角差的调节，传感器的各类故障检测和排除，称重仪表的选择和故障检测等。

1.地基和秤体的处理SCS全电子汽车衡的基础结构分为无基坑和浅基坑两种，施工中应满足下列要求:基础设计符合《JJG668-90固定式电子衡检定规程》的要求;基础的地耐力不低于98KPa;基础必须挖到冻土层以下;有必要有排水沟道的必须修排水沟道。

磅房内必须设置一根接地桩，接地电阻必须小于4欧姆。

对于配置防浪涌保护装置的汽车衡和配置防爆装置的汽车衡有更加严格的要求，基础施工时必须严格按照提供的指标完成，否则将达不到防浪涌保护和防爆的要求。

应注意的问题是安装限位螺栓和调整限位间隙。

安装时必须做到限位间隙达到2~3mm，然后必须拧紧螺母。

传感器的安装必须遵循传感器厂家提供的安装方法。

安装好的秤台用水准仪检查是否水平。

同时检查和校正秤台四周的间隙，使之达到安装要求。

使用称重传感器测力实验报告本实验旨在使用称重传感器来测量物体的受力情况。

通过该实验，我们能够了解称重传感器的工作原理以及如何正确操作和读取测力数据。

实验步骤1. 准备工作：确保实验仪器和设备正常运作，包括称重传感器、电源和连接线。

2. 将称重传感器正确连接到电源和读取设备上。

确保连接稳固，避免松动或脱落。

3. 将待测物体放置在称重传感器上，并确保物体与传感器接触紧密。

避免物体滑动或产生其他不必要的力。

4. 打开读取设备，确保其与称重传感器正确连接，并能够正常读取和记录测力数据。

5. 对待测物体施加力，可以是水平方向或垂直方向的力。

确保施加的力均匀稳定，避免突然或剧烈的变化。

6. 观察和记录测力传感器显示的测力数值。

根据需要，可以进行多次测量，并计算平均值以提高准确性。

实验结果和分析根据实验数据的记录，我们可以观察到受力物体在称重传感器上显示了相应的测力数值。

这些数值可以用来判断物体所受的力的大小和方向。

通过对不同物体施加不同方向的力，并记录测力数值，我们可以进一步分析受力物体在不同条件下的受力情况。

通过比较测力数据，我们可以发现不同物体在同一力下的测力数值差异，这可以帮助我们理解物体的力学特性和结构。

实验总结在本实验中，我们成功地使用称重传感器测量了物体的受力情况。

通过实验，我们了解了称重传感器的工作原理并学会了正确操作和读取测力数据。

测力实验具有很多实际应用价值，例如在工程领域中用于测试构件的受力情况、在体育科学中用于评估运动员的力量水平等。

总之，该实验为我们提供了探究受力物体的一种简单有效的方法，并为进一步研究和分析提供了基础。

通过继续学习和实践，我们可以进一步提高实验的准确性和可靠性。

正确使用称重传感器方法称重传感器是一种用于测量物体重量的装置，它可以应用于各种场合，如工业生产、医疗、交通等。

正确使用称重传感器方法可以确保准确性和可靠性。

以下是一些正确使用称重传感器的方法：1.选择合适的称重传感器：不同的应用场景需要不同类型和规格的称重传感器。

要根据具体需求选择传感器的最大容量、精度、输出信号等参数。

2.安装称重传感器：称重传感器的安装位置应具备稳定的结构和适当的支撑。

同时，需要保证传感器与被测物体的接触面光滑、平整，以确保测量准确性。

3.进行校准：在使用称重传感器之前，必须进行校准，以消除任何可能的误差。

校准可以通过将已知重量的物体放置在传感器上，并调整零位和灵敏度来完成。

4.防止过载：称重传感器有一定的最大负荷范围。

为了保护传感器不受过载损坏，应确保被测物体的重量不超过传感器的最大负荷能力。

5.避免外力干扰：外界的振动、冲击和温度变化等因素都可能对传感器的测量结果产生干扰。

为了确保准确性，传感器应尽量避免这些外力的干扰。

6.维护保养：定期检查和维护传感器是保持其正常工作的关键。

检查传感器的线路是否正常，清洁传感器的接触面，确保其没有损坏或积累灰尘等污物。

7.数据采集和处理：称重传感器产生的信号需要进行数据采集和处理才能得到有用的信息。

可以使用数据采集卡、控制器等设备进行信号采集和处理，以便观察重量变化及时性。

8.与其他系统的接口：在一些应用场景中，称重传感器需要与其他系统进行接口，以实现数据的传输和共享。

在接口设计时，需要考虑传感器信号的标准化和其他系统的兼容性。

9.故障排除：如果在使用过程中发现传感器存在故障或测量不准确，应及时排除故障。

可以检查传感器的电路，调整校准参数，或者更换故障传感器等。

10.记录和分析：对于长期使用的称重传感器，需要定期记录测量数据，并进行分析和比较。

通过这些数据，可以了解传感器的稳定性、精度和性能变化趋势，以及是否需要进行修理或更换。

总之，正确使用称重传感器方法可以确保测量准确性和可靠性。

电子秤传感器接线方法
电子秤是一种利用传感器技术来测量物体重量的设备，它在工业生产、商业交
易和家庭日常生活中都有着广泛的应用。

而电子秤的传感器接线方法对于其准确性和稳定性有着至关重要的影响。

下面我们就来详细介绍一下电子秤传感器的接线方法。

首先，我们需要了解电子秤传感器的基本结构。

电子秤传感器通常由称重传感器、AD转换器、微处理器和显示装置等部分组成。

其中，称重传感器是最关键的
部分，它直接接触到被称重物体，通过测量物体对传感器产生的压力来获取重量数据。

接下来，我们来介绍电子秤传感器的接线方法。

首先，将称重传感器的输出端
与AD转换器的输入端相连，这样可以将传感器采集到的模拟信号转换为数字信号，方便微处理器进行处理。

其次，将AD转换器的输出端与微处理器相连，微处理器可以对数字信号进行处理，计算出物体的重量并将结果显示出来。

最后，将显示装置与微处理器相连，这样就可以实现将重量数据显示在屏幕上的功能。

在实际操作中，我们需要注意一些细节。

首先，接线时要确保电子秤传感器的
每个接口都连接正确，避免接反或者接错。

其次，接线时要注意防止线路短路或者断路，保证传感器信号的稳定传输。

最后，接线结束后要进行一次全面的检查，确保每个接口都连接牢固，没有松动或者接触不良的情况。

总的来说，电子秤传感器的接线方法对于电子秤的准确性和稳定性有着至关重
要的影响。

正确的接线方法可以保证传感器信号的准确传输，从而保证电子秤的测量结果准确可靠。

因此，在进行电子秤传感器的接线时，我们需要认真对待，确保每个细节都做到位，以保证电子秤的正常使用和准确测量。

称重传感器安装示意图有图有步骤
称重传感器的安装主要取决于传感器的外形
S型称重传感器的安装方法
①直接通过上下螺纹两端同时垂直或水平往外拉，测拉力。

②一段通过螺纹孔固定在设备上，一端用来压（就如同实验压力机中使用一样，直接测压向的力）
S型称重传感器安装示
意图
S型称重传感器
柱式称重传感器
直接讲传感器底部固定在某一物体或设备上，固定死，直接通过顶部压向受力，一般用于大量程测力场合较多。

柱式称重传感器安装示意图
柱式称重传感器
悬臂梁称重传感器
悬臂梁称重传感器安装示意图将传感器出线端通过螺丝固定在设备上，另一端用来受力，向下压。

PS:悬臂梁传感器安装时，中间部位需要悬空，一端固定，另一端受力。

轮辐式称重传感器
轮辐式称重传感器安装示意图
①将传感器底部通过8个小螺纹孔固定在设备上，可以直接向下压测压力。

②通过中间大的螺纹孔往外拉，测拉力。

波纹管称重传感器
波纹管称重传感器安装示意图
波纹管称重传感器
①将传感器出线一端通过螺丝固定在设备上，另一端用来受力，向下压。

（注意波纹管传感器安装时，中间部位需要悬空）两端一端固定一段受力。

②也可以一端固定，一端往外拉，测压力。

轴销式传感器
通过通孔安装在设备上，采用轴向受力。

桥式传感器
桥式传感器
桥式称重传感器一般多用在地磅或者汽车衡上，将底座直接国定在地面或者钢板上，上面通过接触面直接受力。

微型传感器
微型传感器
将传感器底部固定在某一物体或者设备中，固定死，直接通过上部压向受力，一般空间场所受限的测力场合比较多。
