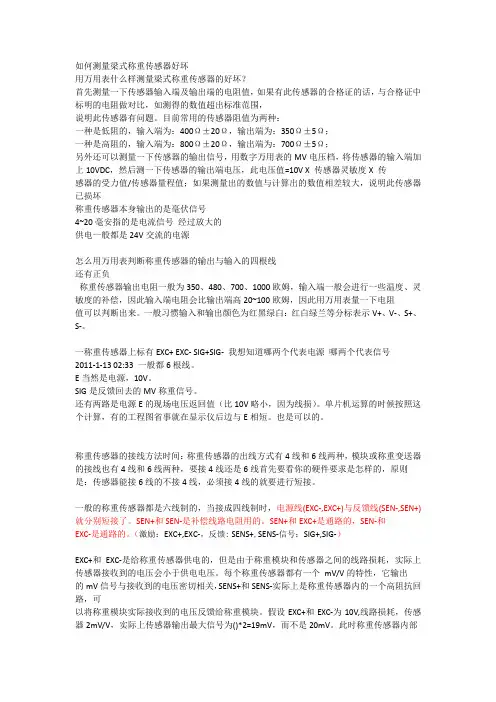

如何测量梁式称重传感器好坏用万用表什么样测量梁式称重传感器的好坏？首先测量一下传感器输入端及输出端的电阻值，如果有此传感器的合格证的话，与合格证中标明的电阻做对比，如测得的数值超出标准范围，说明此传感器有问题。

目前常用的传感器阻值为两种：一种是低阻的，输入端为：400Ω±20Ω，输出端为：350Ω±5Ω；一种是高阻的，输入端为：800Ω±20Ω，输出端为：700Ω±5Ω；另外还可以测量一下传感器的输出信号，用数字万用表的MV电压档，将传感器的输入端加上10VDC，然后测一下传感器的输出端电压，此电压值=10V X 传感器灵敏度X 传感器的受力值/传感器量程值；如果测量出的数值与计算出的数值相差较大，说明此传感器已损坏称重传感器本身输出的是毫伏信号4~20毫安指的是电流信号经过放大的供电一般都是24V交流的电源怎么用万用表判断称重传感器的输出与输入的四根线还有正负称重传感器输出电阻一般为350、480、700、1000欧姆，输入端一般会进行一些温度、灵敏度的补偿，因此输入端电阻会比输出端高20~100欧姆，因此用万用表量一下电阻值可以判断出来。

一般习惯输入和输出颜色为红黑绿白：红白绿兰等分标表示V+、V-、S+、S-。

一称重传感器上标有EXC+ EXC- SIG+SIG- 我想知道哪两个代表电源哪两个代表信号2011-1-13 02:33 一般都6根线。

E当然是电源，10V。

SIG是反馈回去的MV称重信号。

还有两路是电源E的现场电压返回值（比10V略小，因为线损）。

单片机运算的时候按照这个计算，有的工程图省事就在显示仪后边与E相短。

也是可以的。

称重传感器的接线方法时间：称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。

一般的称重传感器都是六线制的，当接成四线制时，电源线(EXC-,EXC+)与反馈线(SEN-,SEN+)就分别短接了。

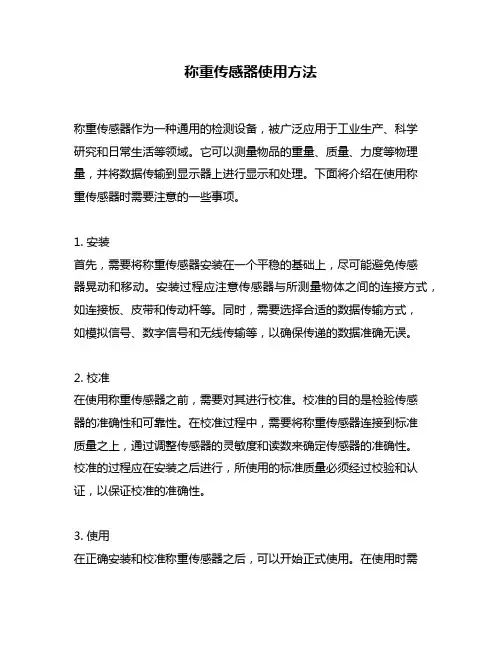

称重传感器使用方法称重传感器作为一种通用的检测设备，被广泛应用于工业生产、科学研究和日常生活等领域。

它可以测量物品的重量、质量、力度等物理量，并将数据传输到显示器上进行显示和处理。

下面将介绍在使用称重传感器时需要注意的一些事项。

1. 安装首先，需要将称重传感器安装在一个平稳的基础上，尽可能避免传感器晃动和移动。

安装过程应注意传感器与所测量物体之间的连接方式，如连接板、皮带和传动杆等。

同时，需要选择合适的数据传输方式，如模拟信号、数字信号和无线传输等，以确保传递的数据准确无误。

2. 校准在使用称重传感器之前，需要对其进行校准。

校准的目的是检验传感器的准确性和可靠性。

在校准过程中，需要将称重传感器连接到标准质量之上，通过调整传感器的灵敏度和读数来确定传感器的准确性。

校准的过程应在安装之后进行，所使用的标准质量必须经过校验和认证，以保证校准的准确性。

3. 使用在正确安装和校准称重传感器之后，可以开始正式使用。

在使用时需要注意以下几点：（1）避免超载：使用时需要确保被测量的物品不会超过称重传感器的最大承重能力，否则会造成设备故障和性能下降。

（2）避免震动：在使用称重传感器时需要避免周边环境的干扰和振动，以防止误差和噪声的出现。

（3）正确存储：在使用完称重传感器后，需要将其正确存储，避免长时间暴露在高温、潮湿、尘埃等环境中，以确保其性能和寿命。

4. 维护最后，在使用称重传感器之后，需要进行一定的维护和保养，以保证其正常的使用寿命和性能。

维护需要根据具体的使用情况进行，如定期清理和检查机器、更换磨损的部件等。

综上所述，称重传感器是一种重要的测量设备，正确的安装、校准、使用和维护都是保证其准确性和可靠性的关键。

在实际应用中，需要根据实际情况进行针对性的操作和维护，以确保称重传感器的整体性能达到最佳状态。

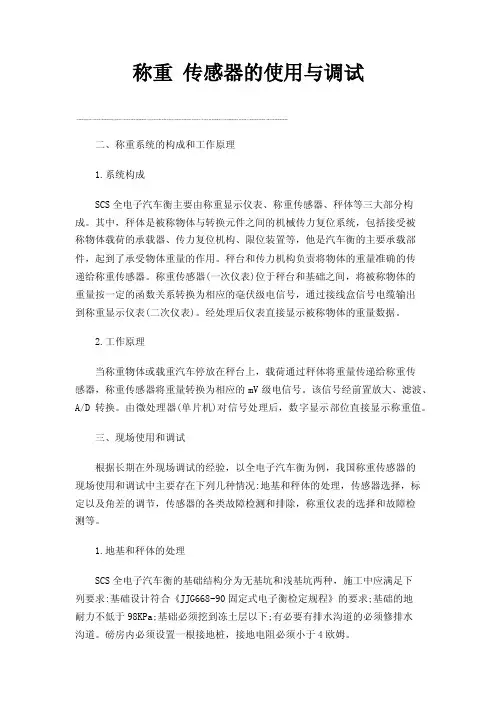

称重传感器的使用与调试二、称重系统的构成和工作原理1.系统构成SCS全电子汽车衡主要由称重显示仪表、称重传感器、秤体等三大部分构成。

其中，秤体是被称物体与转换元件之间的机械传力复位系统，包括接受被称物体载荷的承载器、传力复位机构、限位装置等，他是汽车衡的主要承载部件，起到了承受物体重量的作用。

秤台和传力机构负责将物体的重量准确的传递给称重传感器。

称重传感器(一次仪表)位于秤台和基础之间，将被称物体的重量按一定的函数关系转换为相应的毫伏级电信号，通过接线盒信号电缆输出到称重显示仪表(二次仪表)。

经处理后仪表直接显示被称物体的重量数据。

2.工作原理当称重物体或载重汽车停放在秤台上，载荷通过秤体将重量传递给称重传感器，称重传感器将重量转换为相应的mV级电信号。

该信号经前置放大、滤波、A/D转换。

由微处理器(单片机)对信号处理后，数字显示部位直接显示称重值。

三、现场使用和调试根据长期在外现场调试的经验，以全电子汽车衡为例，我国称重传感器的现场使用和调试中主要存在下列几种情况:地基和秤体的处理，传感器选择，标定以及角差的调节，传感器的各类故障检测和排除，称重仪表的选择和故障检测等。

1.地基和秤体的处理SCS全电子汽车衡的基础结构分为无基坑和浅基坑两种，施工中应满足下列要求:基础设计符合《JJG668-90固定式电子衡检定规程》的要求;基础的地耐力不低于98KPa;基础必须挖到冻土层以下;有必要有排水沟道的必须修排水沟道。

磅房内必须设置一根接地桩，接地电阻必须小于4欧姆。

对于配置防浪涌保护装置的汽车衡和配置防爆装置的汽车衡有更加严格的要求，基础施工时必须严格按照提供的指标完成，否则将达不到防浪涌保护和防爆的要求。

应注意的问题是安装限位螺栓和调整限位间隙。

安装时必须做到限位间隙达到2~3mm，然后必须拧紧螺母。

传感器的安装必须遵循传感器厂家提供的安装方法。

安装好的秤台用水准仪检查是否水平。

同时检查和校正秤台四周的间隙，使之达到安装要求。

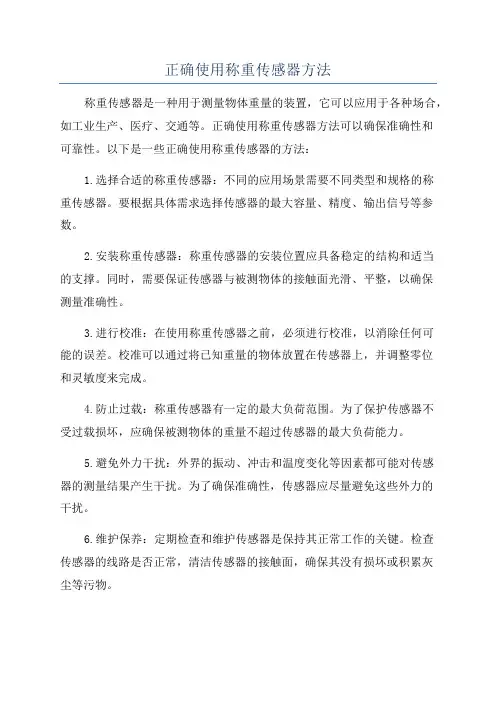

正确使用称重传感器方法称重传感器是一种用于测量物体重量的装置，它可以应用于各种场合，如工业生产、医疗、交通等。

正确使用称重传感器方法可以确保准确性和可靠性。

以下是一些正确使用称重传感器的方法：1.选择合适的称重传感器：不同的应用场景需要不同类型和规格的称重传感器。

要根据具体需求选择传感器的最大容量、精度、输出信号等参数。

2.安装称重传感器：称重传感器的安装位置应具备稳定的结构和适当的支撑。

同时，需要保证传感器与被测物体的接触面光滑、平整，以确保测量准确性。

3.进行校准：在使用称重传感器之前，必须进行校准，以消除任何可能的误差。

校准可以通过将已知重量的物体放置在传感器上，并调整零位和灵敏度来完成。

4.防止过载：称重传感器有一定的最大负荷范围。

为了保护传感器不受过载损坏，应确保被测物体的重量不超过传感器的最大负荷能力。

5.避免外力干扰：外界的振动、冲击和温度变化等因素都可能对传感器的测量结果产生干扰。

为了确保准确性，传感器应尽量避免这些外力的干扰。

6.维护保养：定期检查和维护传感器是保持其正常工作的关键。

检查传感器的线路是否正常，清洁传感器的接触面，确保其没有损坏或积累灰尘等污物。

7.数据采集和处理：称重传感器产生的信号需要进行数据采集和处理才能得到有用的信息。

可以使用数据采集卡、控制器等设备进行信号采集和处理，以便观察重量变化及时性。

8.与其他系统的接口：在一些应用场景中，称重传感器需要与其他系统进行接口，以实现数据的传输和共享。

在接口设计时，需要考虑传感器信号的标准化和其他系统的兼容性。

9.故障排除：如果在使用过程中发现传感器存在故障或测量不准确，应及时排除故障。

可以检查传感器的电路，调整校准参数，或者更换故障传感器等。

10.记录和分析：对于长期使用的称重传感器，需要定期记录测量数据，并进行分析和比较。

通过这些数据，可以了解传感器的稳定性、精度和性能变化趋势，以及是否需要进行修理或更换。

总之，正确使用称重传感器方法可以确保测量准确性和可靠性。

s形称重传感器用法S形称重传感器用法•什么是S形称重传感器？•S形称重传感器用途广泛•用于物流和运输业•用于工业自动化控制•用于医疗领域•用于农业和渔业什么是S形称重传感器？S形称重传感器，又称为S型称重传感器、S型负荷传感器，是一种能够将力量转化为电信号的传感器。

它通常呈现类似“S”字形的结构，由两端连接加工件的负荷传感器组成。

通过连接电路，它能够测量和输出所施加负荷的力量。

S形称重传感器用途广泛S形称重传感器在各个行业中都有广泛的应用，特别是需要精确测量和控制负荷的场合。

下面我们将介绍一些S形称重传感器的常见用法。

用于物流和运输业物流和运输业是S形称重传感器的重要应用领域之一。

在货运托盘、集装箱等货物的称重过程中，S形称重传感器可以被安装在承重点上，通过测量不同负荷的压力来准确计算货物的重量。

这样可以避免过载现象的发生，确保货物安全运输。

用于工业自动化控制S形称重传感器在工业自动化控制中也扮演着重要角色。

例如，在自动化生产线上，S形称重传感器可安装在传送带上或悬挂载货点的位置，用于测量和控制生产过程中的物料负荷。

通过实时监测负荷变化，可以实现精确的自动化控制和生产过程优化。

用于医疗领域在医疗领域，S形称重传感器也能发挥重要作用。

例如，在病人体重测量和健康监测设备中，S形称重传感器可被安装在病床或测量仪器上，用于测量病人的体重和压力变化。

这有助于医生和护士及时掌握病人的健康状况，提供精确的治疗和护理。

用于农业和渔业农业和渔业也是S形称重传感器的应用领域之一。

例如，在农业生产中，S形称重传感器可以被安装在收割机或农机设备上，用于测量和记录作物收获、输送和负荷过程中的重量数据。

这对于农民们了解农作物的产量和质量非常重要。

在渔业中，S形称重传感器可以被用于捕鱼设备和鱼类衡器，帮助渔民精确测量和控制渔获物的重量。

从上述用例中可以看出，S形称重传感器在不同行业中都有着重要的用途。

它的易于安装、高精度、可靠性和稳定性使得其成为诸多领域的首选。

称重传感器安装示意图有图有步骤
称重传感器的安装主要取决于传感器的外形
S型称重传感器的安装方法
①直接通过上下螺纹两端同时垂直或水平往外拉，测拉力。

②一段通过螺纹孔固定在设备上，一端用来压（就如同实验压力机中使用一样，直接测压向的力）
S型称重传感器安装示
意图
S型称重传感器
柱式称重传感器
直接讲传感器底部固定在某一物体或设备上，固定死，直接通过顶部压向受力，一般用于大量程测力场合较多。

柱式称重传感器安装示意图
柱式称重传感器
悬臂梁称重传感器
悬臂梁称重传感器安装示意图将传感器出线端通过螺丝固定在设备上，另一端用来受力，向下压。

PS:悬臂梁传感器安装时，中间部位需要悬空，一端固定，另一端受力。

轮辐式称重传感器
轮辐式称重传感器安装示意图
①将传感器底部通过8个小螺纹孔固定在设备上，可以直接向下压测压力。

②通过中间大的螺纹孔往外拉，测拉力。

波纹管称重传感器
波纹管称重传感器安装示意图
波纹管称重传感器
①将传感器出线一端通过螺丝固定在设备上，另一端用来受力，向下压。

（注意波纹管传感器安装时，中间部位需要悬空）两端一端固定一段受力。

②也可以一端固定，一端往外拉，测压力。

轴销式传感器
通过通孔安装在设备上，采用轴向受力。

桥式传感器
桥式传感器
桥式称重传感器一般多用在地磅或者汽车衡上，将底座直接国定在地面或者钢板上，上面通过接触面直接受力。

微型传感器
微型传感器
将传感器底部固定在某一物体或者设备中，固定死，直接通过上部压向受力，一般空间场所受限的测力场合比较多。
