第九章家庭用电知识点总结及练习

物理九年级家庭用电知识点在我们的日常生活中，电力已经成为了一种必不可少的能源。

了解物理九年级的家庭用电知识点可以帮助我们正确使用电力，保障我们的生活安全。

本文将就物理九年级家庭用电的相关知识点进行介绍。

1. 电路基础知识家庭用电是建立在电路基础上的，对电路的了解对于正确使用电力至关重要。

1.1 电路的组成一个基本电路通常由电源、导线、电器和开关四个主要部分组成。

1.2 电流和电压电流是电荷在电路中的流动，用安培（A）来表示；电压则代表电荷受到的推动力，用伏特（V）表示。

2. 家庭用电安全家庭用电安全是我们在使用电力时必须要重视和遵守的。

2.1 安全用电的原则安全用电的主要原则是预防触电、防止火灾以及保护电器设备。

2.2 触电事故的预防触电是一种十分危险的情况，我们应该使用正确的插座和电线，避免电线接触水和潮湿环境。

2.3 防火安全防止火灾的措施包括不超负荷使用电器、勿乱拉乱扯电线以及定期检查电线接头等。

2.4 电器设备的保护正确使用电器设备可以延长其使用寿命，我们应该注意避免过载使用和频繁开关电器。

3. 家庭用电的节能措施家庭用电的节能不仅是对环境的负责，也能降低用电成本。

3.1 合理使用家电合理使用家电包括不空转使用电扇、及时关掉不使用的电器以及选择能源效率较高的电器等。

3.2 照明节能照明是我们家庭用电的主要方面之一，使用节能灯泡和及时关闭灯具是照明节能的重要途径。

3.3 调整电器使用时间合理调整电器使用时间可以分摊用电高峰时段，减少电网负荷，达到节能效果。

4. 家庭用电知识注意事项在使用家电和电源过程中，还有一些重要的事项需要我们注意。

4.1 电器的保养定期清洁和保养家电设备可以确保其正常运行，避免电器故障和影响使用寿命。

4.2 使用标准设备和插座使用标准的电器设备和插座可以保证家庭用电的安全和稳定。

4.3 避免电线过热家庭用电中，应该避免电线过热现象的发生，特别是长时间使用导致电线过载的情况。

《初三物理家庭用电与电功率知识点详解》一、引言在我们的日常生活中，电无处不在。

从照明的电灯到各种家用电器，电为我们的生活带来了极大的便利。

而对于初三的学生来说，理解家庭用电和电功率的知识点，不仅是物理学习的重要内容，更是对生活中常见现象的科学解释。

本文将详细介绍初三物理中家庭用电和电功率的相关知识，帮助同学们更好地掌握这一重要章节。

二、家庭用电知识点1. 家庭电路的组成家庭电路由进户线、电能表、总开关、保险装置、插座、用电器等组成。

进户线分为火线和零线，火线和零线之间的电压为 220V。

电能表用来测量用户在一定时间内消耗的电能。

总开关控制整个家庭电路的通断。

保险装置在电路中电流过大时自动切断电路，起到保护作用。

插座为可移动的用电器提供电源。

2. 测电笔的使用测电笔是用来辨别火线和零线的工具。

使用时，手指按住笔尾金属体，用笔尖接触被测导线。

如果氖管发光，则被测导线为火线；如果氖管不发光，则被测导线为零线。

3. 安全用电常识（1）不接触低压带电体，不靠近高压带电体。

（2）更换灯泡、搬动电器前应断开电源开关。

（3）不弄湿用电器，不损坏绝缘层。

（4）保险装置、插座、导线等要符合安全用电要求。

三、电功率知识点1. 电功率的概念电功率是表示电流做功快慢的物理量。

它等于电流在单位时间内所做的功。

电功率的单位是瓦特（W），常用的单位还有千瓦（kW）。

2. 电功率的计算公式（1）P = W/t，其中 P 表示电功率，W 表示电功，t 表示时间。

（2）P = UI，其中 P 表示电功率，U 表示电压，I 表示电流。

3. 额定功率和实际功率（1）额定功率是用电器在额定电压下工作时的功率。

（2）实际功率是用电器在实际电压下工作时的功率。

4. 电功与电功率的关系电功 W = Pt，即电功等于电功率与时间的乘积。

四、例题解析例 1：一个标有“220V 100W”的灯泡，接在 110V 的电路中，求灯泡的实际功率。

解：由 P = UI 和 I = U/R 可得P = U²/R，其中 R 为灯泡的电阻。

第九章家庭用电知识点总结9.1【考点精讲】1. 家用电器的分类（1）电热类：电能转化为内能；（2）照明类：电能转化为光能；（3）电动类：电能转化为机械能；（4）信息类：电能转化为光、声等能量。

提示：电磁炉是利用交变电流的变化磁场在铁磁性锅体中产生感应电流而发热；微波炉是利用高频电磁波使食物中的分子运动加剧，从而使温度升高的。

2. 家用电器和电源的连接（1）现代家庭电路中的三根线①火线：带电，与大地之间的电压为220V；②零线：不带电，与大地之间的电压为零；③地线：与大地连接，保护用电器。

火线与零线和用电器的工作部分串联，组成工作电路；地线与用电器的金属外壳相连，当出现火线与金属外壳接触而导致漏电时起到保护作用。

国家规定，带有金属外壳的家用电器，其外壳必须接地。

（2）两孔插座和三孔插座两孔插座一般是左孔为零线，右孔为火线（可简称为“左零右火”）；而三孔插座一般是左孔为零线，右孔为火线，上孔为地线（可简称为“左零右火上接地”）。

（3）三脚插头标有L字样的插头接火线，标有N字样的插头接零线，标有E字样的插头接地线。

当用电器外壳带电或漏电时，电流就流入大地，不致对人造成伤害。

3. 验电笔（1）作用：验电笔用于检查低压导体或电气设备外壳是否带电。

（2）结构：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。

（3）使用：使用验电笔时，用笔尖去接触导线，手要接触笔尾金属体。

当接触火线时，氖管发光；接触零线时，氖管不发光。

9.2【考点精讲】1. 家庭电路的组成（1）进户线：给用电器提供电能，共有两根，它们之间的电压是220V。

（2）配电箱：控制全户用电的通断；内部的控制电器有闸刀开关和低压断路器（俗称“空气开关”）；保护电器的有熔断器和漏电保护器。

①总开关：用来控制总电路的通断。

一般使用闸刀开关。

新建住宅中不安装总开关，而是在该处安装低压断路器，且只要排除故障就可以再合闸，不需要更换零件。

②熔丝：俗称“保险丝”，安装在闸刀开关的下边，是保护电路的装置。

家庭电路与安全用电【学习目标】1.掌握家庭电路的组成及连接方法；2.知道熔断器和断路器，知道保险丝的作用及更换原则；3.了解测电笔的作用及使用方法；4. 掌握安全用电原则以及应对措施。

【知识梳理】知识点一、家庭电路1.家庭电路的组成：进户线（低压供电线）、电能表、总开关、熔断器、用电器、导线、插座、开关等。

2.家庭电路的各部分的作用：⑴火线和零线（进户线）：给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0。

辨别火线和零线可用测电笔。

⑵电能表：测量用户消耗的电能的仪表。

⑶总开关：控制整个电路的通断，以便检测电路更换设备，安装在家庭电路的干路上。

⑷保险装置：当电路出现短路或电路中用电器的实际总功率超过电路所能够承受的最大功率时，会引起电路电流过大，电线过热，有引发火灾的危险，因此电路中必须装备安全保护装置。

电路中常见的保护装置有熔断器和断路器。

熔断器一般有封闭管式熔断器(装在电器设备上，如图)和敞开插入式熔断器(如图2)两种。

封闭式熔断器的保险丝被封闭在玻璃管内，插入式熔断器的保险丝装在盒盖上。

当电路中电流过大时，保险丝会自动熔断。

保险丝熔断后，需排除故障并换上新保险丝后，电路才可工作。

保险丝一般由熔点较低的金属合金制成，有各种不同的规格，通常标有额定电流(表示保险丝所能承受的最大电流)。

当电流超过保险丝的额定电流时，保险丝会因过热而熔断，从而切断电路。

在一般电路里，导线和用电器都有规定的额定电流，超过额定电流，会因为长时间发热而使导线或用电器损坏，严重时会烧毁导线或用电器而引起火灾。

安装保险丝可避免此类事故的发生。

选用保险丝应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。

在家庭电路中切勿用铜丝或铁丝代替保险丝，因为在电流过大时，铜丝或铁丝一般不会熔断，因而极易发生事故。

保险丝的更换是比较麻烦的事。

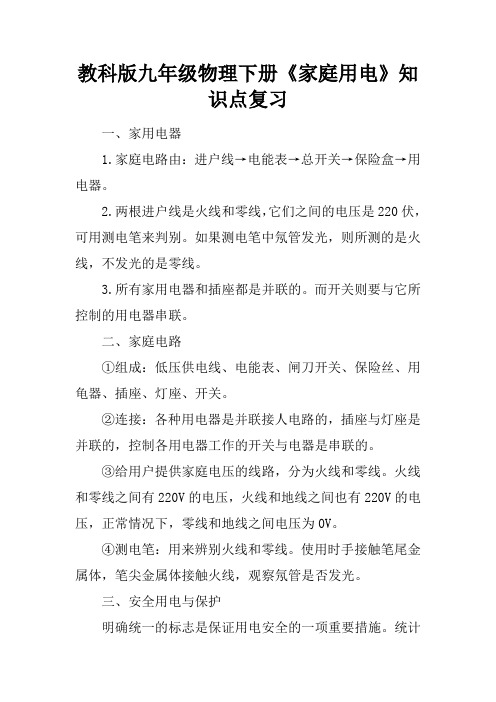

教科版九年级物理下册《家庭用电》知识点复习一、家用电器1.家庭电路由：进户线→电能表→总开关→保险盒→用电器。

2.两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。

如果测电笔中氖管发光，则所测的是火线，不发光的是零线。

3.所有家用电器和插座都是并联的。

而开关则要与它所控制的用电器串联。

二、家庭电路①组成：低压供电线、电能表、闸刀开关、保险丝、用龟器、插座、灯座、开关。

②连接：各种用电器是并联接人电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

③给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V。

④测电笔：用来辨别火线和零线。

使用时手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

三、安全用电与保护明确统一的标志是保证用电安全的一项重要措施。

统计表明，不少电气事故完全是由于标志不统一而造成的。

例如由于导线的颜色不统一，误将相线接设备的机壳，而导致机壳带电，酿成触点伤亡事故。

标志分为颜色标志和图形标志。

颜色标志常用来区分各种不同性质、不同用途的导线，或用来表示某处安全程度。

图形标志一般用来告诫人们不要去接近有危险的场所。

为保证安全用电，必须严格按有关标准使用颜色标志和图形标志。

我国安全色标采用的标准，基本上与国际标准草案相同。

一般采用的安全色有以下几种：四、家庭生活自动化智能化1、楼道灯的自动控制：a、用光和声音共同控制开关声光控灯由话筒、音频放大器、可控延时开关等电路组成。

•白天，亮度大于一定程度时，光敏二极管D呈现底阻状态≤1kΩ，使三极管V截止，其发射极无电流输出，灯泡不发光。

•夜晚，亮度小于一定程度时，光敏二极管D呈现高阻状态≥100kΩ，使三极管V正向导通，发射极约有0.8V的电压，使可控硅VS触发导通，灯泡发光。

•它采用人嘴发出约1秒的控制信号“嘶”声，即可方便及时地打开和关闭声控照明装置，并有防误触发而具有的自动延时关闭功能，并设有手动开关，使其应用更加方便。

2024年中考物理知识梳理及训练—生活用电（含解析）一、家庭电路1.家庭电路的组成（1）家庭电路的组成：进户线、电能表、总开关、保险装置、用电器、插座等。

前面四项要按顺序排列。

（2）家庭电路中各部分的安装特点及作用①电能表：用来计量电路所消耗的电能。

串联接在干路上。

输电线进入到用户，首先要接到电能表上，这样电能表才能计量所有用电器消耗的电能。

家庭电路总开关②总开关：控制电路通断。

接通和切断电路，便于更换电器或维修设备。

总开关串联在在干路上，接在电能表后，保险装置前。

③保险装置——熔丝（也叫保险丝）总开关的后面是保险装置。

熔丝（俗称保险丝）是简易保险装置，装在保险盒内。

电流过大时熔丝会熔化，切断电路，对用电器起到保护作用。

④空气开关现在新建居民楼电路中的保险装置一般采用空气开关，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。

⑤插座与用电器插座是给用电器供电的，各插座之间是并联的；各用电器之间都是并联；用电器与插座之间也是并联。

（选填“串联”或“并联”）。

2.火线和零线进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。

通常情况下，火线与零线间电压为220V（与大地间电压也为220V）。

零线在入户之前已经和大地相连，因此，零线与大地间电压为零。

3.试电笔（1）结构：由金属体笔尖、电阻（阻值大）、氖管、金属笔卡（或金属笔尾）组成。

（2）作用：辨别火线和零线；检测用电器的外壳是否与火线相通（或者说检测用电器的金属外壳是否带电）。

（3）使用方法正确的使用方法错误的使用方法①手拿试电笔，手指按住金属笔卡（或金属笔尾），使笔尖接触被测导线（手指千万不能碰到笔尖金属体）。

②试电笔辨别火线与零线手拿试电笔，手指按住笔卡（或金属笔尾），使笔尖接触被测导线。

如果氖管发光，则接触的是火线；如果氖管不发光，则接触的是零线。

（4）原理：当试电笔接触火线时，由火线经试电笔、人体，到大地间形成通路，有电流流过试电笔和人体，所以试电笔氖管发光；由于流过该通路的电流很小，对人体不会造成伤害。

第九章家庭用电阅读教材填空一、认识家用电器并估测额定电功率1、电热类：举例：（1）（2）2、电动类：举例：（1）（2）3、信息类：举例：（1）（2）4、照明类：举例：（1）（2）二、家用电器与电源的连接装置：1.常见的插座有插座和插座。

2.插座的接线方法：左孔接线，右孔接线，上孔接接线。

（1）相线：符号：：俗称线，相线是带电的（2）中性线：符号：：俗称线，中性线是不带电的（3）保护接地线：符号：：俗称线，保护接地线不带电（4）连接：把三脚插在插座里；当把用电器的部分连入电路的同时，也把用电器的与大地连接起来。

（5）家用电器连接电源的接头是，插头分为插头和插头；（6）三脚插头中间脚比另外两个脚，原因是当用电器接通电源时，用电器的先接地，当切断电源时用电器的金属外壳后离，起保护作用。

3.有金属外壳的用电器要使用插座，连接保护接地线的作用：如果相线绝缘层破损，当相线与接触而导致漏电事故时起作用。

或者（当发生用电器金属外壳与其内的相线L连通时，电流从保护接地线流入大地，使人体免于触电，不致对人体造成伤害。

）三、验电笔（俗称：测电笔）：验电笔的作用：可以辨别线和线。

使用时接触被测的导线，手必须接触的金属体。

用验电笔测线时氖管会发光；测零线时氖管发光。

四、认识家庭电路：1、老式家庭电路由线、表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。

（1）进户线：进户线有两条，一条是线，一条是线。

火线与零线之间的电压是V。

火线与地面间的电压为220 V。

正常情况下，零线之间和线之间的电压为0 V。

（2）电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的。

（3）闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的。

（4）保险丝：电路符号：，材料：保险丝是由电阻率、熔点的铅锑合金制成的。

（原因：保险丝电阻R较大，根据公式，当通电时间t相同，但通电电流I增大到极限值时，保险丝温度升高，达到熔点后就自动熔断。

人教版初三物理知识点总结第九章家庭用电1、家用电器分为：①电热类:电炉、电热毯、电饭煲、电炒锅，②电动类：电风扇、电动机、洗衣机，③照明类：白炽灯、日光灯、霓虹灯，④信息类：电脑、电视、电话。

2、电磁灶的原理：是利用交变电流的变化磁场在铁磁性锅体中产生感应电流而发热的；微波炉的原理：是利用高频电磁波使食物中的分子运动加剧，从而使温度升高。

两者原理不同于其他电热器。

3、进户线：一根是相线（火线），一根是中性线（零线），火与地-220V,零与地-0V，火与零-220V三孔插座：左零右火上接地；三脚插头的第三脚跟用电器外壳相连验电笔是用来辨别零线和火线的。

使用方法：用笔尖金属体接触电线，人体接触笔尾金属体——氖管发光，则为火线，反之，为零线。

（故障：测两孔都亮是零线断了，都不亮是火线断了）4、控制电器：低压断路器（俗称空气开关），或闸刀开关；保护电器：低压断路器、保险盒、漏电保护器5、低压断路器：电流过大（用电器总功率过大或发生短路）时自动切断电路漏电保护器：发生漏电、触电、插座接错线或短路时自动切断电路。

6、灯泡一端接零线，一端与开关串联后再接火线（即开关控制火线，螺旋套只接零线）接大功率用电器的插座，应只在火线上装一根保险丝，这样更保险。

7、触电是电流通过人体造成的伤害事故。

电流对人体造成危害的因素有：A 电流的大小B 通电时间的长短8、低压触电有两种情况：A 火线—人体—大地（单线触电）；B 火线—人体—零线（双线触电）。

高压触电有两种情况：A 高压电弧触电 B 跨步电压触电。

安全用电的原则：不接触低压带电体，不靠近高压带电体。

因电引发的火灾一定要先切断电源再救火，不能泼水救火第十章电磁波和信息技术1、电磁波的产生：电路中有迅速变化的电流，周围会产生电磁波。

所有电磁波在真空中的速度都等于光速。

波的特征：波速＝波长×频率＝3×108m/s 表达式：c=λ f 关系：波长与频率成反比。

《家庭用电》讲义一、家庭用电的基本知识（一）电的产生和传输电是一种能量形式，通常由发电厂通过燃烧化石燃料（如煤、天然气）、水力发电、核能发电或可再生能源（如太阳能、风能）等方式产生。

产生的电能通过高压输电线路输送到各个地区的变电站，经过降压后再通过低压配电网分配到千家万户。

（二）电压和电流在家庭用电中，我们常见的电压是 220 伏。

电压是推动电流流动的力量，而电流则是电荷的定向移动。

电流的大小取决于所连接的电器的功率和电阻。

（三）电能的计量单位家庭用电的计量单位是千瓦时（kWh），俗称“度”。

当一个 1000 瓦的电器工作 1 小时，所消耗的电能就是 1 千瓦时。

二、家庭电路的组成（一）进户线进户线通常由两根电线组成，一根是火线（相线），另一根是零线（中性线）。

火线带有电压，零线则通常不带电压，它们共同为家庭电器提供电源。

（二）电能表电能表用于测量家庭消耗的电能，供电部门根据电能表的读数来收取电费。

（三）总开关总开关用于控制整个家庭电路的通断，通常安装在电能表之后。

（四）保险装置常见的保险装置有保险丝和空气开关。

当电路中电流过大时，保险丝会熔断或空气开关会跳闸，以保护电路和电器设备。

（五）支路开关和插座支路开关用于控制各个支路电路的通断，插座则为电器提供连接电源的接口。

三、家庭常见电器及其功率（一）照明设备如灯泡、灯管等，功率一般在几瓦到几十瓦之间。

（二）家用电器1、冰箱：功率通常在几百瓦到一千多瓦。

2、空调：根据匹数不同，功率从一千多瓦到几千瓦不等。

3、电视：几十瓦到几百瓦。

4、洗衣机：几百瓦左右。

5、电热水器：一千多瓦到几千瓦。

了解电器的功率对于合理安排用电和选择合适的电线、插座等非常重要。

四、安全用电常识（一）防止触电1、不要用湿手触摸电器和插座。

2、不要在电线破损或裸露的情况下使用电器。

3、不要触摸插座内部的金属片。

（二）电器使用注意事项1、大功率电器应使用专用插座，避免多个大功率电器同时使用一个插座。

家庭用电知识点总结一、电的基本概念1. 电的产生原理家庭用电是通过发电厂将机械能转换成电能，再通过输电线路将电能传输到家庭，最终经过家庭电路供电。

2. 电的基本单位电的基本单位是安培、伏特、欧姆。

其中，安培代表电流的大小，伏特代表电压的大小，欧姆代表电阻的大小。

3. 电的危害性电能是一种强大的能量，如果使用不当，可能会对人体和设备造成严重危害。

二、家庭用电的安全知识1. 安全用电观念要养成安全用电的习惯，如使用合格的电器和插头，避免插座过度堆积插头，禁止在潮湿环境使用电器等。

2. 安全用电常识了解家庭用电中的安全隐患，如漏电、短路、过载等，学会正确处理这些问题。

3. 家庭用电事故的处置方法如果发生家庭用电事故，要及时采取相应的处理措施，如切断电源、用绝缘材料触碰电器等，以减少伤害。

三、家庭用电的节能知识1. 节能电器的选择选择能效等级高的电器可以有效减少家庭用电消耗。

2. 合理用电在使用家电时，合理利用高峰和低谷电价时段，选择使用能耗较低的设备，避免同时开启多个设备等方式来实现节能。

3. 能源管理对家庭用电进行能源管理，将太阳能、风能等可再生能源应用到家庭用电中，以降低能源消耗。

四、常见家庭用电设备的安全使用知识1. 空调空调使用时，要保持通风良好，避免长时间连续使用，避免给电网带来冲击。

2. 电视、电脑使用电视和电脑时，及时清理设备散热孔，避免设备过热。

3. 电热水器使用电热水器时，要定期检查水箱，避免漏电、漏水等事故发生。

4. 电饭煲使用电饭煲时，要确保电源供电正常，不要长时间让电饭煲处于加热状态。

五、家庭用电的日常维护知识1. 定期检查插座和电线定期检查插座和电线的接触是否松动，是否有漏电现象，确保用电安全。

2. 定期清洁电器定期清洁家庭用电设备，保持设备散热孔畅通，避免设备过热。

3. 定期检查家庭用电线路定期检查家庭用电线路的接线是否松动，是否有老化现象，确保线路安全使用。

六、家庭用电的规范用电知识1. 合理使用家电在使用家电时，要遵循设备说明书，不得随意改装、拆卸，以免造成意外。

家庭用电知识要点及训练【知识要点】一、家庭电路每个家庭里都有许多电灯和家用电器，这些用电器的电路是如何分布的呢？左图是某家庭的电路，右图是它的电路图。

家庭电路的组成：、、、、、、等。

1. 进户线：连接户外供电电路的电线，通常有两根，一根是，一根是。

二者之间的电压是。

不与外边进户线相接，而是连接在住宅楼埋入大地的接地导体上。

2. 电能表：是测量的仪表，或者说用来的测量用户在某一段时间内消耗电能多少的仪表。

装在家庭电路的上，外面供电线路接上家庭后，就首先接到电能表上。

电能表读数电能表铭牌上数字的意义：220V，10A（20A）50HZ3000r/KWh3. 闸刀开关：起到的作用，以便检测电路，更换设备。

4. 熔断器（内有保险丝）：（1）保险丝的作用：（2）保险丝的材料：由电阻率、熔点的制成。

（3）保险丝的选择：应使保险丝的额定电流电路中最大正常工作电流。

（4）更换保险丝时，换成更粗的保险线。

铜丝、铁丝的熔点较高，所以用铜丝或铁丝代替保险丝，否则当电路中电流过大时，保险丝不能及时熔断，起不到保护电路和作用。

（5）保险丝应与所保护的电路且接在用电器的端。

5. 断路器：（1）作用：当电流达到额定值的一定倍数（例如1.2-3.5倍）时可以在几分钟或几秒钟内，从而引起的防护作用．（2）连接：断路器一般联在线上（3）工作原理：如图所示6. 开关：可以控制各支路的通断，必须把用电器的开关接在线上，且应将开关与其控制的用电器联。

开关种类：、、7. 用电器：直接使用电能工作的器件，工作时将能转化为能，如电灯工作时将电能转化为，电动机将电能转化为。

在家庭电路中，用电器与用电器之间是联。

灯座：安装。

灯座有卡口和螺丝口两种。

螺丝口灯座的螺旋套应接在线上，灯座顶端的弹簧片应接在线上。

白炽灯泡：火炽电灯是利用电流的效应工作的，灯丝是由电阻率，熔2000C左右。

点的制成的。

当电流通过它时，灯丝的温度可达到8. 插座：可给移动的用电器供电，插座也应联在电路中，插座又可分为两孔插座和三孔插座。

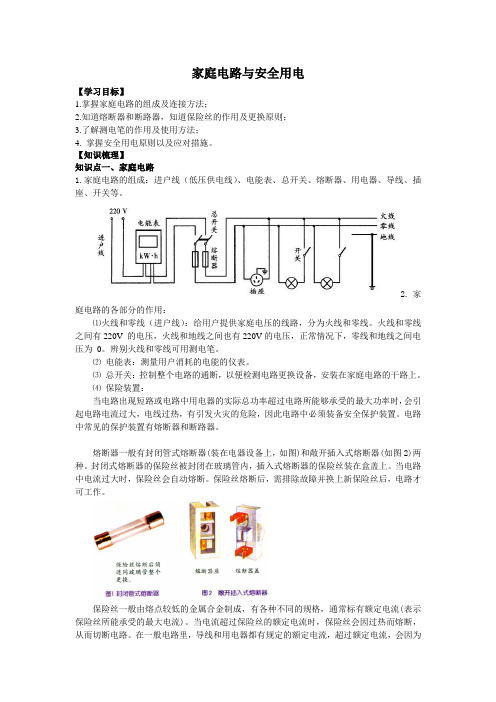

家庭电路与安全用电【学习目标】1.掌握家庭电路的组成及连接方法；2.知道熔断器和断路器，知道保险丝的作用及更换原则；3.了解测电笔的作用及使用方法；4. 掌握安全用电原则以及应对措施。

【知识梳理】知识点一、家庭电路1.家庭电路的组成：进户线（低压供电线）、电能表、总开关、熔断器、用电器、导线、插座、开关等。

2.家庭电路的各部分的作用：⑴火线和零线（进户线）：给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0。

辨别火线和零线可用测电笔。

⑵电能表：测量用户消耗的电能的仪表。

⑶总开关：控制整个电路的通断，以便检测电路更换设备，安装在家庭电路的干路上。

⑷保险装置：当电路出现短路或电路中用电器的实际总功率超过电路所能够承受的最大功率时，会引起电路电流过大，电线过热，有引发火灾的危险，因此电路中必须装备安全保护装置。

电路中常见的保护装置有熔断器和断路器。

熔断器一般有封闭管式熔断器(装在电器设备上，如图)和敞开插入式熔断器(如图2)两种。

封闭式熔断器的保险丝被封闭在玻璃管内，插入式熔断器的保险丝装在盒盖上。

当电路中电流过大时，保险丝会自动熔断。

保险丝熔断后，需排除故障并换上新保险丝后，电路才可工作。

保险丝一般由熔点较低的金属合金制成，有各种不同的规格，通常标有额定电流(表示保险丝所能承受的最大电流)。

当电流超过保险丝的额定电流时，保险丝会因过热而熔断，从而切断电路。

在一般电路里，导线和用电器都有规定的额定电流，超过额定电流，会因为长时间发热而使导线或用电器损坏，严重时会烧毁导线或用电器而引起火灾。

安装保险丝可避免此类事故的发生。

选用保险丝应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。

在家庭电路中切勿用铜丝或铁丝代替保险丝，因为在电流过大时，铜丝或铁丝一般不会熔断，因而极易发生事故。

保险丝的更换是比较麻烦的事。
