高中物理：练习使用多用电表【知识点的认识】一、实验原理当红、黑表笔短接并调节R使指针满偏时有①当电笔间接入待测电阻R x时，有②为欧姆表的中值电阻．联立①②可得．R中每一个R x都有一个对应的电流值I，如果在刻度盘上直接标出与I对应的R x的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值．二、实验器材多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀．三、实验步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“﹣”插孔．2．选挡：选择开关置于欧姆表“×1”挡．3．短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池．4．测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔．5．换一个待测电阻，重复以上2、3、4过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡．6．多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔．四、注意事项1．多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零．2．测量时手不要接触表笔的金属部分．3．合理选择量程，使指针尽可能指在中间刻度附近．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位．每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率．4．测量完毕后应拔出表笔，选择开头置OFF挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电．。

实验十一练习使用多用电表一、基本原理与操作原理电路图操作要领原理：闭合电路欧姆定律I＝ER＋r＋R g＋R x(1)机械调零(2)测量定值电阻①先机械调零后欧姆调零②每换一挡重新欧姆调零(3)测量小灯泡的电压和电流(4)测量二极管的正、反向电阻(5)探索黑箱内的电学元件注意事项1.(1)操作：测量过程中严禁双手捏住两表笔金属杆。

(2)电流方向：红表笔进，黑表笔出。

2.测电阻时(1)指针指中值附近较准，否则换挡。

(2)读出示数要乘以倍率。

3.使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。

误差分析1.偶然误差(1)估读时易带来误差。

(2)表头指针偏转过大或过小都会使误差增大。

2.系统误差(1)电池用旧后，电动势会减小，致使电阻测量值偏大，要及时更换电池。

(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。

教材原型实验命题角度利用多用电表测电阻、电压、电流【例1】(1)用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T请根据下列步骤完成电阻测量。

图1①旋动部件________，使指针对准电流的“0”刻线。

②将K旋转到电阻挡“×100”的位置。

③将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(选填“0刻线”或“∞刻线”)。

④将两表笔分别与待测电阻两端相接，发现指针偏转角度过小。

为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量。

A.将K旋转到电阻挡“×1 k”的位置B.将K旋转到电阻挡“×10”的位置C.将两表笔的金属部分分别与被测电阻的两端相接D.将两表笔短接，旋动合适部件，对电表进行调零(2)如图2所示为多用电表的表盘，测电阻时，若用的是“×100”挡，则图示的电阻值为________Ω；测直流电流时，用的是0～100 mA的量程，此时图示的电流值为__________mA；测直流电压时，用的是0～50 V量程，此时图示的电压值为________V。

实验十一：练习使用多用电表,◎注意事项1．多用电表使用注意事项(1)使用前要机械调零。

(2)两表笔在使用时，电流总是“红入”“黑出”。

(3)测电阻时①指针指中值附近较准，否则换挡。

②每换一挡必须重新欧姆调零。

③读出示数要乘以倍率。

(4)使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。

2．电路故障检测注意事项将多用电表拨到直流电压挡作为电压表使用。

在电源完好时，将电压表与外电路的各部分电路并联。

若电压表示数等于电源电动势，则说明该部分电路中有断点。

◎误差分析1．偶然误差(1)估读时易带来误差。

(2)表头指针偏转过大或过小都会使误差增大。

2．系统误差(1)电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池。

(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。

考点一多用电表的原理、读数及使用欧姆表刻度盘的特点1．左∞右0：电阻无限大刻度线与电流、电压挡零刻度线重合，电阻零刻度线与电流、电压挡最大刻度线重合。

2．刻度不均匀：左密右疏。

3．欧姆挡是倍率挡：即读出的示数应再乘以该挡的倍率；电流、电压挡是量程范围挡，在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”。

(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻R x，以下给出最可能的实验操作步骤，其中①为选择开关，②为欧姆调零旋钮．把你认为正确的步骤前的字母按合理的顺序填写在横线上：________。

a．将两表笔短接，调节②使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转①使其尖端对准欧姆挡“×1 k”d．旋转①使其尖端对准欧姆挡“×100”e．旋转①使其尖端对准交流500 V挡，并拔出两表笔根据如图所示指针位置，此时被测电阻的阻值约为________Ω。

(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是________(填选项前的字母)。

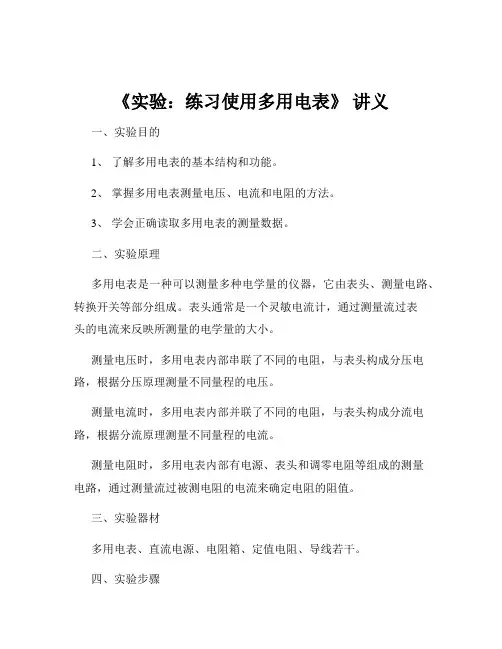

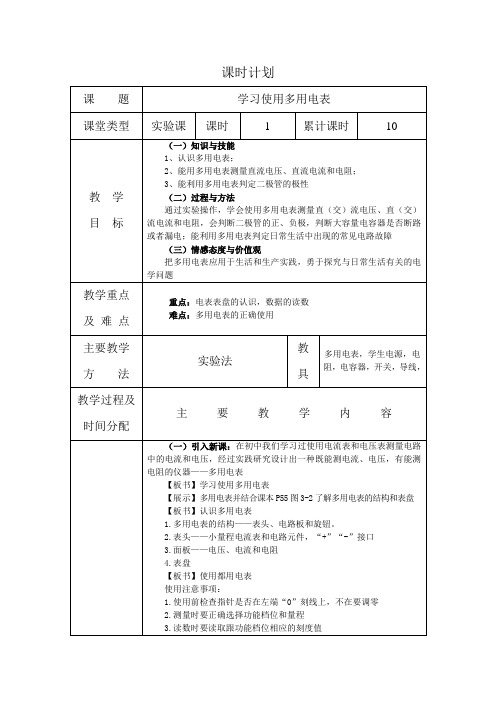

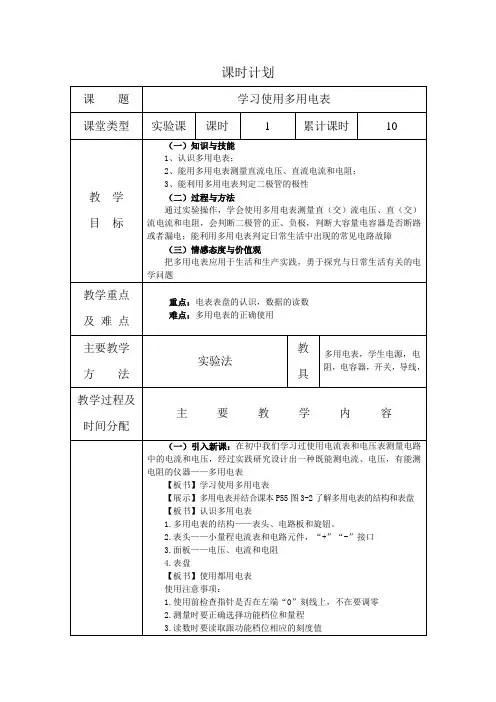

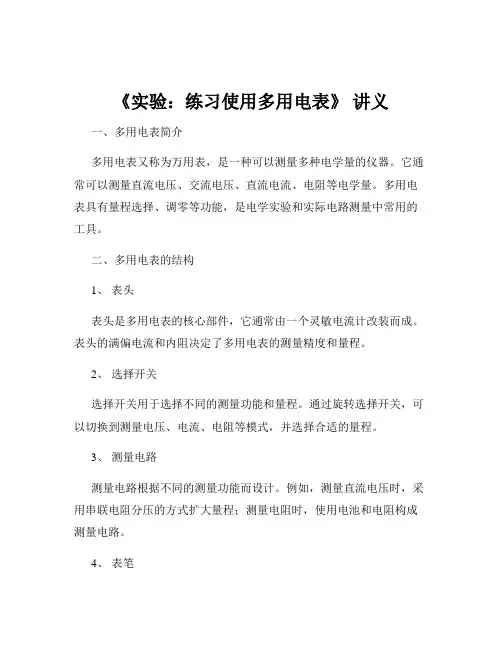

《实验：练习使用多用电表》讲义一、实验目的1、了解多用电表的基本结构和功能。

2、掌握多用电表测量电压、电流和电阻的方法。

3、学会正确读取多用电表的测量数据。

二、实验原理多用电表是一种可以测量多种电学量的仪器，它由表头、测量电路、转换开关等部分组成。

表头通常是一个灵敏电流计，通过测量流过表头的电流来反映所测量的电学量的大小。

测量电压时，多用电表内部串联了不同的电阻，与表头构成分压电路，根据分压原理测量不同量程的电压。

测量电流时，多用电表内部并联了不同的电阻，与表头构成分流电路，根据分流原理测量不同量程的电流。

测量电阻时，多用电表内部有电源、表头和调零电阻等组成的测量电路，通过测量流过被测电阻的电流来确定电阻的阻值。

三、实验器材多用电表、直流电源、电阻箱、定值电阻、导线若干。

四、实验步骤1、观察多用电表的表盘和转换开关认识表盘上的刻度线，包括电压刻度线、电流刻度线和电阻刻度线。

了解转换开关的功能，明确不同量程对应的测量项目。

2、机械调零用螺丝刀调节多用电表的机械调零旋钮，使指针指在零刻度线位置。

3、测量直流电压将转换开关拨到直流电压挡合适的量程。

将红、黑表笔分别接触直流电源的正、负极，读取电压值并记录。

4、测量直流电流将转换开关拨到直流电流挡合适的量程。

断开电路，将红、黑表笔串联在电路中，闭合电路，读取电流值并记录。

5、测量电阻先将红、黑表笔短接，调节调零旋钮，使指针指在电阻刻度线的零刻度处（欧姆调零）。

选择合适的量程，将表笔接触被测电阻的两端，读取电阻值并记录。

6、测量电阻箱的电阻值改变电阻箱的阻值，用多用电表测量并与电阻箱的示数进行比较。

五、注意事项1、测量前，必须根据被测物理量的大小选择合适的量程，若无法估计，则应先选择较大的量程，然后根据测量结果再选择合适的量程重新测量。

2、测量电阻时，必须先将被测电阻与电源断开，且双手不能同时接触表笔的金属部分，以免测量结果不准确。

3、测量完毕，应将转换开关拨到交流电压最高挡或“OFF”挡。

练习使用多用电表会分析使用多用电表（一）多用电表的基本原理:---------“三表合一”（由小量程的电流表改装而成） （二）多用电表的基本构造1、表盘主要包括刻度线、指针、指针定位螺丝三部分。

2、选择开关（三）多用电表的使用方法:1、测量电压 使用前机械调零，选择开关置于电压档，在电压大小未知的情况下，应先用大量程进行初步测定。

2、测量电流 使用前机械调零，选择开关置于电流档，在电流大小未知的情况下，应先用大量程进行初步测定。

3、测量电阻（基本步骤）（1）机械调零------用小螺丝刀调节表盘下 方的机械调零螺丝，使表针指在刻度左边 “0”的位置，再把表笔插入相应的插孔。

（2）选择合适倍率（在电阻大小未知的情况下， 应先用大倍率进行初步测定；尽量使指针停在 刻度盘的中央附近，读数误差最小）（3）欧姆调零（注意：改变不同倍率的欧姆档考纲解读基础突破后必须重新此项操作） （4）测量被测电阻（5）读数：视线应与表盘垂直，正确读取刻度示值 被测电阻=刻度示值×倍率（6）整理多用电表，将转换开关旋转到“OFF ”档， 也可旋转到交流电压最高档。

注意事项：（1）待测电阻要跟别的元件和电源断开，不能用手接触表笔的金属杆（2）换用欧姆挡的另一量程后，一定要重新进行欧姆调零，然后再进行测量（3）测量电阻时，若指针偏角过小，应换倍率较大的档进行测量；若指针偏角过大，应换倍率较小的档进行测量。

（4）测量完毕，要把表笔从测试孔中拔出，选择开关应置于“off ”挡或交流电压最高挡，如果长期不用多用电表，还应该把电池取出(5)欧姆表内的电池用旧了，用此欧姆表测得的电阻值比真实值偏大。

但误差主要是由于刻度线不均匀面造成。

（6)多用表测电流和电压时，误差主要来自电表的内阻，用此表测得的电压和电流值比真实值偏小。

例1 如图所示的电路中，电源电动势E ＝1.5V,内阻r=0.5Ω, 电流表满偏电流Ig ＝10mA ，电流表电阻Rg=7.5Ω, A 、B 为接 线柱。

练习使用多用电表一、基础知识（一）欧姆表原理(多用电表测电阻原理)1、构造:如图所示,欧姆表由电流表G、电池、调零电阻R和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x。
