练习使用多用电表知识点

多用电表知识点总结主要内容：将学习利用串联电阻的分压作用和并联电阻的分流作用分别将表头G改装成电压表和电流表，同时研究有关电阻测量的问题。

一、电流表G (表头) 的构造和工作原理(利用示教用电流表或多媒体介绍表头G的主要构造和工作原理)(1)主要构造表头G是指小量程的电流表，即灵敏电流计。

常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。

(2)工作原理当线圈中有电流通过时，线圈在磁场力的作用下带着指针一起偏转，通过线圈的电流越大，指针偏转的角度就越大，且θ∝I。

这样根据指针的偏角就可以知道电流的大小。

若在表头刻度盘上标出电流值就可以测量电流了。

(3)表头G的主要参数①满偏电流I g表头的线圈准许通过的最大电流很小，一般不超过几十微安到几毫安，这个电流值叫表头的满偏电流，用I g表示。

表头指针偏转到最大刻度时的电流，叫满偏电流I g。

说明：如果通过表头的电流超过满偏电流I g，不但指针指不出示数，表头还可能被烧坏。

②表头的内阻R g表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用R g表示。

表头线圈的电阻，叫做表头的内阻R g。

说明：每个表头都有它的满偏电流I g和内阻R g，R g和I g是表头的两个重要参数。

③满偏电压U g由欧姆定律知道，通过表头的电流跟加在表头两端的电压成正比，即I∝U。

由于θ∝I，I∝U，故U∝θ。

如果在刻度盘上标出电压值，由指针所指的位置，就可以读出加在表头两端的电压。

表头通过满偏电流时加在它两端的电压，叫满偏电压，用U g表示。

满偏电流I g、内阻R g、满偏电压U g三者之间有什么关系？据部分电路欧姆定律可知：U g＝I g R g总结：表头G 的满偏电压U g 和满偏电流I g 一般都比较小，测量较大的电压和较大的电流时，需要把小量程的表头G 加以改装。

二、电压表和电流表(1)把表头G 改装成电压表V①把表头G 改装成电压表V 的方法：给表头G 串联一个适当的分压电阻R 。

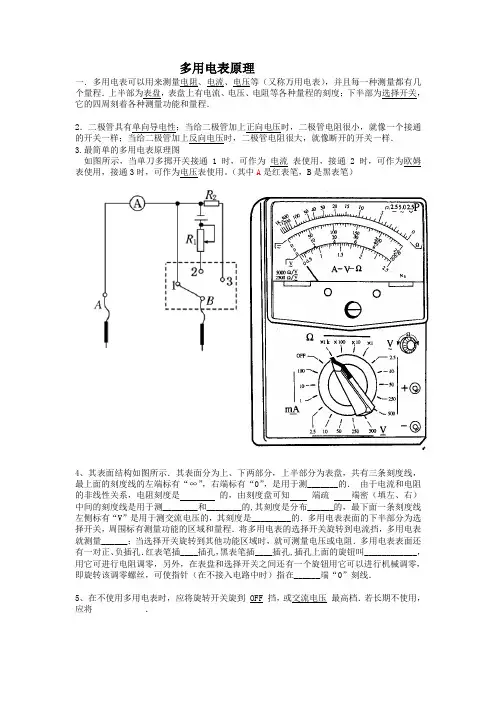

多用电表原理一．多用电表可以用来测量电阻、电流、电压等（又称万用电表），并且每一种测量都有几个量程．上半部为表盘，表盘上有电流、电压、电阻等各种量程的刻度；下半部为选择开关，它的四周刻着各种测量功能和量程．2．二极管具有单向导电性；当给二极管加上正向电压时，二极管电阻很小，就像一个接通的开关一样；当给二极管加上反向电压时，二极管电阻很大，就像断开的开关一样．3.最简单的多用电表原理图如图所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用。

（其中A是红表笔，B是黑表笔）4、其表面结构如图所示．其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测_______的．由于电流和电阻的非线性关系，电阻刻度是的，由刻度盘可知端疏端密（填左、右）中间的刻度线是用于测________和________的,其刻度是分布______的，最下面一条刻度线左侧标有“V”是用于测交流电压的，其刻度是_________的．多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程．将多用电表的选择开关旋转到电流挡，多用电表就测量______；当选择开关旋转到其他功能区域时，就可测量电压或电阻．多用电表表面还有一对正、负插孔．红表笔插____插孔，黑表笔插____插孔,插孔上面的旋钮叫____________，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个旋钮用它可以进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在______端“0”刻线．5、在不使用多用电表时，应将旋转开关旋到 OFF 挡，或交流电压最高档．若长期不使用，应将．二、欧姆表【3】欧姆表中央刻线对应的阻值恰好等于欧姆表的内阻（中值电阻）；【4】欧姆表的刻线左密右疏，不均匀；基础训练ABD2、(2010·临沂高二检测)如实验图(下图)所示用多用表测直流电压U和测电阻R时，若红表笔插入多用表的正(＋)插孔，则(B)A．前者电流从红表笔流出多用表，后者电流从红表笔流出多用表B．前者电流从红表笔流入多用表，后者电流从红表笔流入多用表C．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表D．前者电流从红表笔流入多用表，后者电流从红表笔流出多用表3、下图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的()答案：A4．关于多用电表表盘上的刻度线，下列说法中正确的是( )A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度线B．电阻刻度是不均匀的C．交流电压刻度线是均匀的D．电阻刻度上的零刻度线与直流电流的最大刻度线相对应5、如图所示为多用电表欧姆挡的原理示意图。

多用表知识点总结一、什么是多用表多用表（multimeter）又称万用表，是一种用于测量电压、电流和电阻等电学参数的仪器。

它通常由一个数字显示屏和一些旋钮、按钮等控制元件组成，能够通过选择不同的测量范围和功能来对电路进行测试和分析。

二、多用表的种类1. 指针式多用表：使用指针显示测量值，能够快速反应电路的变化。

但精度较低，不适用于精密测量。

2. 数字式多用表：使用数字显示屏显示测量值，具有较高的精度和稳定性，适用于精密测量。

3. 自动量程多用表：能够根据被测电路的电压或电流自动调整测量范围，使用方便、快捷。

三、多用表的用途1. 测量电压：通过连接多用表的电压测量端并选择相应的电压量程，可以用来测量直流电压、交流电压等。

2. 测量电流：通过将多用表连接到电路中断处，并选择合适的电流量程，可以用来测量直流电流、交流电流等。

3. 测量电阻：通过使用多用表内置的电阻测量功能，可以测量电路中元件的电阻值。

4. 其他功能：多用表还可用于测量频率、温度、容量、导通测试等各种电学参数。

四、多用表的操作方法1. 测量电压：将多用表的红色测试笔连接到电路的正极，黑色测试笔连接到负极，然后选择合适的电压量程，即可在显示屏上读到相应的电压数值。

2. 测量电流：将多用表的红色测试笔与电路的正极相连，黑色测试笔与负极相连，然后选择合适的电流量程，即可在显示屏上读到相应的电流数值。

3. 测量电阻：在断开电路的情况下，将多用表的测试笔分别连接到电路中的两个连接点，即可在显示屏上读到相应的电阻值。

4. 其他功能：根据需要选择相应的功能和量程，使用多用表进行各种电学参数的测量和测试。

五、多用表的注意事项1. 选择合适的量程：在进行电压、电流等测量时，需要选择合适的量程以避免损坏多用表。

2. 连接正确的端口：在进行测量时，需要将多用表的测试笔正确地连接到电路的正负极，以确保测量的准确性。

3. 注意安全防护：在进行高电压、高电流等危险测量时，需要佩戴绝缘手套、眼镜等安全防护用具，以确保人身安全。

11.5 实验：练习使用多用电表（专题训练）【四大题型】一．多用电表的结构和使用方法（共8小题）二．多用电表直流电流、电压表的读数（共5小题）三．多用电表测电阻的方法、操作步骤、注意事项和读数（共11小题）四．使用多用电表测量二极管的正反向电阻（共3小题）一．多用电表的结构和使用方法（共8小题）1．关于多用电表的使用，下列操作不正确的是（ ）A．测电压时，图甲连接方式红、黑表笔接法正确B．测电流时，应按图乙连接方式测量C．测电阻时，可以按图丙连接方式测量D．测二极管的正向电阻时，应按图丁连接方式测量2．如图为简易多用电表的电路图。

电源E为直流电源；R1、R2、R3、R4和R5是定值电阻；表头G的满偏电流为5mA，内阻为20Ω；虚线方框为换挡开关；A端和B端分别与两表笔相连。

该多用电表共有5个挡位，分别为直流电压5V挡和10V挡，直流电流10mA挡和25mA 挡，欧挡。

则以下说法中正确的是（ ）A．多用电表的B端应与黑色表笔相连接B．在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，应该选择更小倍率挡C．开关接1时比接2时电表量程小D．若要使用直流电压5V挡，则换挡开关应与5相连3．（多选）某同学练习使用多用电表分别测量如图电路中小灯泡L的电压、电阻与电流。

以下测量中多用表与电路的连接正确可行的是（ ）A．S闭合，红表笔接a，黑表笔接b，测L两端电压B．S闭合，红表笔接a，黑表笔接b，测L的电阻C．S断开，红表笔接a，黑表笔接b，测L的电阻D．S断开，红表笔接c，黑表笔接d，测流经L的电流4．（多选）关于多用电表和电阻率，下列说法正确的是（ ）A．用多用表测电压、电流和电阻时，电流都是从红表笔流入B．多用表的电压挡、电流挡和欧姆挡都是靠外部提供电流的C．电阻率反映导体的导电性能，电阻率越大，导电性能越好D．常用的导线是用电阻率较小的铝、铜材料做成的5．如图甲为简易多用电表原理图，表头G的满偏电流为250μA，内阻为480Ω。

物理的多用电表知识点
多用电表是用来测量负载电流的仪器，常用于工业生产、实验室、科学研究等领域。

1.原理：多用电表通常是通过把电流通过一个电阻测量，然后通过
计算得到电流的大小。

2.电流测量范围：多用电表的测量范围通常在几十微安到几千安之
间。

3.精度：多用电表的精度取决于其设计和制造，一般在几十微安到
几千安之间。

4.使用：使用多用电表时，需要注意保护好电表的灵敏度，并避免
超载。

5.维护：多用电表需要定期校准和维护，以确保其精度和性能。

6.应用：多用电表广泛应用于工业生产、科学研究、实验室等领域，
用于测量电流的大小。

7.连接方式：多用电表一般有两种连接方式，即直流电流测量和交
流电流测量。

对于直流电流测量，多用电表的两端分别与负载的正负极相连；对于交流电流测量，多用电表的两端分别与负载的两条导线相连。

8.参考值：多用电表在测量电流时，一般会有一个参考值，这个参
考值表示电流的最大测量范围。

9.尺寸：多用电表的尺寸取决于其功能和规格，一般有小型、中型
和大型三种。

10.品牌：市面上有许多多用电表的品牌，其中一些著名的品牌有
Fluke、Agilent、Keithley、Tektronix 等。

物理高二多用电表知识点多用电表是物理高中教学中常见的实验仪器，用来测量电路中电流、电压和电阻的值。

在物理学习中，掌握多用电表的使用方法和相关知识点非常重要。

以下是物理高二多用电表的常见知识点：知识点一：多用电表的类型和工作原理多用电表通常分为两种类型：模拟式多用电表和数字式多用电表。

模拟式多用电表使用旋钮或指针显示电流、电压和电阻的值，而数字式多用电表通过数码显示屏直接显示数值。

多用电表的工作原理是基于欧姆定律和电流表、电压表和电阻表的工作原理。

电流表通过串联在电路中，测量电路中通过的电流值；电压表通过并联在电路中，测量电路中的电压值；电阻表通过连接在电路中直接测量电阻值。

知识点二：多用电表的使用方法首先，选择合适的量程。

量程是指多用电表能够测量的最大值，如果电流、电压或电阻超过了量程，将会损坏多用电表。

因此，在测量前要先选择合适的量程，确保能够正常测量。

其次，正确接线。

根据测量的物理量，将多用电表的表头与电路正确连接。

对于电流测量，多用电表要与电路串联，接在电路的通路上；对于电压测量，多用电表要与电路并联，接在电路的两端；对于电阻测量，多用电表要与电路断开连接，直接接在待测电阻的两端。

最后，读数并记录。

使用多用电表进行测量后，要根据测量结果读取相应的数值，并记录在实验或计算中使用。

知识点三：多用电表的注意事项在使用多用电表时，需要注意以下事项：1. 保持仪器干燥和清洁。

多用电表是一种精密仪器，应放置在干燥无尘的环境中，避免水分和灰尘对仪器造成损害。

2. 避免超载使用。

在使用多用电表时，要根据待测电流、电压和电阻的范围选择合适的量程，避免超过多用电表的量程，以免造成损坏。

3. 注意测量连接的稳固性。

多用电表与电路连接时应保持稳固，避免接触不良或短路现象导致测量误差或仪器损坏。

4. 阅读使用说明书。

在使用多用电表之前，应仔细阅读使用说明书，了解仪器的使用方法、安全事项和维护保养等。

知识点四：常见实验中的多用电表应用多用电表在物理实验中具有广泛的应用，以下是其中几个常见的应用实例：1. 测量电阻：通过多用电表的电阻档测量待测电阻的阻值，可以用于确定电子元器件的性能和电路中的电阻值。

《实验：练习使用多用电表》讲义一、多用电表简介多用电表又称为万用表，是一种可以测量多种电学量的仪器。

它通常可以测量直流电压、交流电压、直流电流、电阻等电学量。

多用电表具有量程选择、调零等功能，是电学实验和实际电路测量中常用的工具。

二、多用电表的结构1、表头表头是多用电表的核心部件，它通常由一个灵敏电流计改装而成。

表头的满偏电流和内阻决定了多用电表的测量精度和量程。

2、选择开关选择开关用于选择不同的测量功能和量程。

通过旋转选择开关，可以切换到测量电压、电流、电阻等模式，并选择合适的量程。

3、测量电路测量电路根据不同的测量功能而设计。

例如，测量直流电压时，采用串联电阻分压的方式扩大量程；测量电阻时，使用电池和电阻构成测量电路。

4、表笔表笔通常有红黑两支，用于连接被测电路或元件。

三、多用电表的使用前准备1、机械调零在使用多用电表之前，需要先检查表针是否指在零刻度线。

如果不在，需要使用螺丝刀调节表头下方的机械调零旋钮，使表针指在零刻度线。

2、选择量程根据被测电学量的大致范围，选择合适的量程。

如果无法估计被测电学量的大小，应先选择较大的量程进行测量，然后根据测量结果逐步选择合适的量程。

3、欧姆调零在测量电阻之前，需要进行欧姆调零。

将选择开关拨到欧姆挡，将两表笔短接，调节欧姆调零旋钮，使指针指在欧姆刻度线的零刻度处。

四、测量直流电压1、将选择开关拨到直流电压挡，并选择合适的量程。

2、将红表笔接在被测电路的高电位端，黑表笔接在低电位端。

3、读取表盘上直流电压的示数。

五、测量交流电压1、将选择开关拨到交流电压挡，并选择合适的量程。

2、测量方法与测量直流电压类似，但要注意交流电压的有效值。

六、测量直流电流1、将选择开关拨到直流电流挡，并选择合适的量程。

2、让电流从红表笔流入，从黑表笔流出，与被测电路串联连接。

3、读取表盘上直流电流的示数。

七、测量电阻1、选择合适的倍率。

选择的原则是使指针尽量指在表盘中间位置附近，以获得较准确的测量结果。

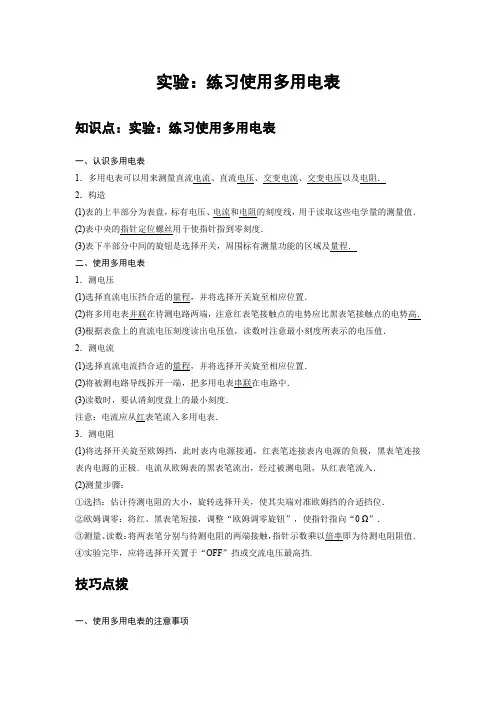

实验：练习使用多用电表知识点：实验：练习使用多用电表一、认识多用电表1．多用电表可以用来测量直流电流、直流电压、交变电流、交变电压以及电阻．2．构造(1)表的上半部分为表盘，标有电压、电流和电阻的刻度线，用于读取这些电学量的测量值．(2)表中央的指针定位螺丝用于使指针指到零刻度．(3)表下半部分中间的旋钮是选择开关，周围标有测量功能的区域及量程．二、使用多用电表1．测电压(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置．(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高．(3)根据表盘上的直流电压刻度读出电压值，读数时注意最小刻度所表示的电压值．2．测电流(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置．(2)将被测电路导线拆开一端，把多用电表串联在电路中．(3)读数时，要认清刻度盘上的最小刻度．注意：电流应从红表笔流入多用电表．3．测电阻(1)将选择开关旋至欧姆挡，此时表内电源接通，红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．(2)测量步骤：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”．③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以倍率即为待测电阻阻值．④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡.技巧点拨一、使用多用电表的注意事项1．使用前要机械调零．2．电流都是从红表笔流入，从黑表笔流出．3．电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数．4．测电阻时注意：(1)测电阻必须把待测电阻隔离．(2)牢记两个调零过程，切记换挡需进行欧姆调零．(3)合理选择量程，使指针尽可能指在中间刻度附近．(4)读数时应乘以相应的倍率．(5)欧姆表的表盘刻度不均匀，一般不估读．二、用多用电表测二极管的正反向电阻1.认识二极管：如图所示，它由半导体材料制成，左端为正极，右端为负极．特点：电流从正极流入时电阻很小，而从正极流出时电阻很大．2．用多用电表测二极管的正反向电阻(1)测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，欧姆调零之后将黑表笔接触二极管的正极，红表笔接触二极管的负极．(2)测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，欧姆调零之后将黑表笔接触二极管的负极，红表笔接触二极管的正极．三、多用电表检查电路故障1．故障种类及特点电路故障一般有两种情况，即短路和断路．(1)短路的特点：电路中有电流，但短路部分电压为零；被短路的用电器不工作，与之串联的用电器工作电流增大．(2)断路的特点：在电源正常的情况下，断路部分电流为零，但断路处有电压，若干路断路则断路处电压等于电源电压．2．分析与检测方法(1)电压表检测法若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点．若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段被短路．(2)欧姆表检测法断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间电路正常；若检测部分电阻很小(几乎为零)，说明该部分短路；若检测部分指针几乎不动，说明该部分有断路．例题精练1．（秦淮区校级月考）若多用电表的电阻挡有三个倍率，分别是“×1”“×10”“×100”。

多用电表知识点总结多用电表是一种用于测量电能消耗的仪器，用以记录电能的使用量和费用。

它是电力行业中的重要工具，可以用于监测家庭、商业和工业用电情况。

多用电表的设计和功能因国家和地区的不同而有所差异，但是它们都具有相似的基本原理和操作方法。

本文将总结多用电表的基本知识点，包括工作原理、类型、安装和维护等方面。

一、工作原理多用电表的工作原理是基于电流和电压的测量。

当电流通过多用电表时，它会使得电动表盘或数字显示屏显示相应的数值，这个数值代表了用电的量。

在电动机中，多用电表的转子受到电流的作用，从而开始运转，运转的速度与电流的大小成正比。

通过测量电磁场的变化，可以得出电流的大小。

同样的，电压也可以通过多用电表来测量，电压的大小与显示的数值成正比。

综合电流和电压的测量结果，就可以得出电能的使用量。

二、类型根据使用场景和功能特点，多用电表可以分为家用电表、商用电表和工业用电表。

家用电表通常是一种机械式的仪器，它通过电动表盘来显示用电量。

商用电表和工业用电表通常是一种数字式的仪器，它们可以记录更多的数据，并且拥有更高的精度。

此外，多用电表还可以根据外部结构和接线方式来分类，例如，有单相电表、三相电表等。

三、安装安装多用电表需要遵循一系列的规定和操作步骤。

首先，安装位置必须符合相关标准，以保证安全和准确性。

其次，安装人员必须具备相关的资质和技能，以确保安装操作的质量。

在安装过程中，必须严格按照说明书的要求进行操作，同时要注意避免碰撞和污染。

从安装完成后，还需要进行严格的检查和测试，以验证多用电表的工作状态。

四、维护多用电表的维护是确保其正常运行的关键。

定期的维护可以发现潜在的故障，并且可以延长电表的寿命。

维护包括清洁、校准、检测等多个方面。

首先，要定期清洁多用电表的外部和内部。

其次，要进行定期的校准和检测，以确保其测量的准确性。

在维护过程中，需要使用专业的工具和设备，确保安全。

五、应用多用电表在电力行业中有着广泛的应用。

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极，会用多用电表探索简单黑箱中的电学元件。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）x R 与I 是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“ ”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：①每次换挡后均要重新欧姆调零．②被测电阻要与电源等其他元件断开．③要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性①晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的 符号如图：②晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻①测正向电阻用多用电表的欧姆挡，量程拨到“10Ω⨯”的位置上，将红表笔插入“+”插孔，黑表笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1R （如图甲所示）．②测反向电阻将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω⨯”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

练习使用多用电表练习使用多用电表主标题：练习使用多用电表副标题：剖析考点规律，明确高考考查重点，为学生备考提供简洁有效的备考策略。

关键词：多用电表难度：3重要程度：5内容：考点剖析：多用电表在高中物理实验中属于比较重要的仪表，其构造和使用方法与电流表、电压表都略有不同。

在历年的高考实验试题中，都考查到了多用电表。

分析这些试题，多用电表的考查不外乎三种方式：一是简单地考查读数；二是考查多用电表的使用方法和操作步骤；三是考查多用电表的内部结构和实验误差、工作原理等。

典型例题例１．（2012•上海）在练习使用多用表的实验中（1）某同学连接的电路如图所示①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是的电阻；③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是两端的电压。

（2）（单选）在使用多用表的欧姆挡测量电阻时，若（A）双手捏住两表笔金属杆，测量值将偏大（B）测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量（C）选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω（D）欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大。

【解析】D．（1）①多用电表与滑动变阻器串联，电流相等；②断开电路中的电键，R1与R2串联，多用电表接在其两端；③滑动变阻器的滑片移至最左端，滑动变阻器相当于导线；则多用电表与电阻R2相并联；故答案为：①R1，②R1+R2，③R2。

（2）A、双手捏住两表笔金属杆，人体与电阻并联，总电阻减小，故A错误；B、测量时发现指针偏离中央刻度过大，则必需增大或者减小倍率，重新调零后再进行测量，故B错误；C、欧姆表刻度是左密右疏，选择“×10”倍率测量时发现指针位于20与30正中间，即测量值小于250 Ω，大于200 Ω，即测量值不可能小于25 Ω。

练习使用多用电表一、基础知识（一）欧姆表原理(多用电表测电阻原理)1、构造:如图所示,欧姆表由电流表G、电池、调零电阻R和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x。

全电路电阻R总＝R g＋R＋r＋R x。

2、工作原理：闭合电路的欧姆定律I＝错误!.3、刻度的标定：红黑表笔短接(被测电阻R x＝0)时，调节调零电阻R,使I＝I g,电流表的指针达到满偏,这一过程叫欧姆调零．(1）当I＝I g时，R x＝0，在满偏电流I g处标为“0”．（图甲）(2）当I＝0时,R x→∞，在I＝0处标为“∞”．(图乙）(3）当I＝错误!时，R x＝R g＋R＋r，此电阻是欧姆表的内阻,也叫中值电阻．(二）多用电表的功能多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关,它的四周刻有各种测量项目和量程．另外,还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔．1、测量小灯泡的电压和电流①按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．2、测量定值电阻①根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指欧姆表的“0”刻度，若不指欧姆表的“0”刻度，调节欧姆表的调零旋钮,使指针指在欧姆表的“0"刻度处;②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．3、探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱间正、反接时示数相同二极管欧姆挡正接时示数很小,反接时示数很大电容器欧姆挡指针先指向某一小阻值后逐渐增大到“∞”，且指针摆动越来越慢（三）多用电表使用注意事项（1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔,黑表笔插入“－"孔，注意电流的实际方向应为“红入"，“黑出”．(2）区分“机械零点"与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．（3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．（4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．（5）测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果,甚至可能损坏电表．（6)测电阻时每换一挡必须重新欧姆调零．(7）使用完毕，选择开关要置于交流电压最高挡或“OFF"挡．长期不用,应把表内电池取出．(四）多用电表对电路故障的检测高中阶段对电路故障的考查只限于断路和短路两种,且故障一般只有一处．（1)断路故障的检测方法①将多用电表拨到电压挡作为电压表使用．a、将电压表与电源并联,若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b、在电源完好时，再将电压表与外电路的各部分电路并联．若电压表的示数为零，则说明该部分电路完好，若电压表示数等于电源电动势,则说明该部分电路中有断点．②将电流表串联在电路中,若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开,然后接到红黑表笔间，若有阻值（或有电流)说明元件完好,若电阻无穷大(或无电流)说明此元件断路．不能用欧姆表检测电源的情况．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，串联在电路中的电流表若示数不为零，故障应是短路。

关于多用电表的知识点物理多用电表是我们学习电路知识的一个考点知识，下面就是小编给大家带来的关于多用电表的知识点，希望能帮助到大家!多用电表表盘包括刻度和调节两个部分刻度部分有三条主要刻度线，最上面是一条欧姆表的刻度，零刻度线在最右侧，左大右小，刻度不均匀。

中间刻度线是直流和交流公用，零刻度线在左侧，从左至右读数均匀增加。

测直流电流，直流电压，高压交流电的数值。

最下面刻度线是2.5V交流电压刻度线，零刻度线在左侧，左密右疏，刻度不均匀。

调节部分a.指针定位螺丝(机械调零旋钮)：它的作用是使指针指在左侧的零刻度线上，通常都是调好的，不用动，万一要调，要使用螺丝刀调节。

b.选择开关：它的作用是选择测量项目和量程，它带有箭头，箭头所指表明该表的作用和量程。

c.欧姆调零旋钮：它的作用是，在多用电表当做欧姆表使用时，将红、黑表笔直接相接(短接)，调整指针使之指在欧姆表的零刻线。

欧姆档每次换挡后都要调零多用电表的使用测量时，红表笔要插入+插孔、黑表笔要插入-插孔，并通过转换开关接入待测量相应的测量端，使用时电路只有一部分起作用。

使用多用表的时候要观察指针位置，看指针是不是指在表盘左边零刻度，如果不是，就要机械调零: 用螺丝刀调整定位螺丝进行机械调零，使指针指在左边零刻度。

不管选择开关置于哪个挡位，只要是正常测量，电流都是从红表笔进入多用表，从黑表笔出来。

欧姆表的原理依据闭合电路欧姆定律制成，由电流表改装而成。

当红、黑两表笔短接时.如图所示，调节R，使电流表指针达到满偏电流(即调零)，此时指针所指表盘上满刻度处.对应两表笔间电阻为0，这时有：当红、黑表笔断开，此时，指针不偏转，指在表盘最左端，红、黑表笔间的电阻相当于无穷大，R=∞。

当两表笔间接入待测电阻R，时，如图所示，电流表的电流为：当Rx改变，Ix随之改变，即每一个Rx都有一个对应的 Ix ，将电流表上 Ix 处标出对应Rx的R值，就制成欧姆表表盘。

只要两表笔接触待测电阻两端，即可在表盘上直接读出它的阻值。
