《电工与电子技术》习题与解答电工电子教研室第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。
A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。
A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。
A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。
A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。
则输出电压u 0与输入电压u i 之间的关系是( B )。
A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。
题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。
电工技术基础与技能第四章 电容 练习题一、是非题 (2X20)1、平行板电容器的电容量与外加电压的大小是无关的。
（ ） 2、电容器必须在电路中使用才会带有电荷， 故此时才会有电容量。
（ ） 3、若干只不同容量的电容器并联， 各电容器所带电荷量均相等。
（）4、电容量不相等的电容器串联后接在电源上，每只电容器两端的电压与它本身的电容量成反比。
（ ）5、电容器串联后， 其耐压总是大于其中任一电容器的耐压。
（ ） 6、电容器串联后， 其等效电容总是小于任一电容器的电容量。
（ ） 7、若干只电容器串联， 电容量越小的电容器所带的电荷量也越少。
（ ） 8、两个 10μ F 的电容器， 耐压分别为 10V 和 20V ，则串联后总的耐压值为 30V 。
（ ） 9、电容器充电时电流与电压方向一致， 电容器放电时电流和电压的方向相反。
（ ） 10、电容量大的电容器储存的电场能量一定多。
（）二、选择题（ 2X20）1、平行板电容器在极板面积和介质一定时，如果缩小两极板之间的距离，则电容量将( )。
A. 增大B.减小C.不变D. 不能确定2、某电容器两端的电压为40V 时，它所带的电荷量是 0.2C ，若它两端的电压降到10V 时，则()。
A. 电荷量保持不变B. 电容量保持不变C. 电荷量减少一半D.电荷量减小3、一空气介质平行板电容器，充电后仍与电源保持相连，并在极板 中间放入ε r=2 的电介质，则电容器所带电荷量将( )。
A. 增加一倍B.减少一半C.保持不变D.不能确定4、电容器 C 1 和一个电容为 8μ F 的电容器 C 2 并联，总电容为电容器 C 1的 3 倍，那么电容器 C 1 的电容量是 ( )μF 。
A. 2B. 4C. 6D.85、两个电容器并联，若C 1=2C ，则 C 1、 C 2 所带电荷量 Q 1、 Q 2 的关系是 ( )。
A. Q 1= 2Q 2B. 2Q1= Q 2C. Q 1= Q 2D.不能确定 6、若将上题两电容串联，则( )。

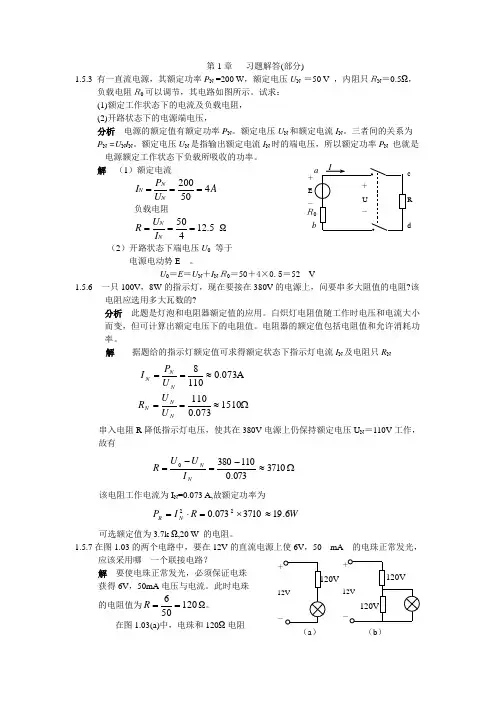

第1章 习题解答(部分)1.5.3 有一直流电源，其额定功率P N =200 W ，额定电压U N ＝50 V ，内阻只ＲN ＝0.5Ω，负载电阻Ｒ0可以调节，其电路如图所示。
试求： (1)额定工作状态下的电流及负载电阻， (2)开路状态下的电源端电压，分析 电源的额定值有额定功率P N 。
额定电压U N 和额定电流I N 。
三者间的关系为 P N =U N I N 。
额定电压U N 是指输出额定电流I N 时的端电压，所以额定功率P N 也就是电源额定工作状态下负载所吸收的功率。
解 （1）额定电流 A U P I N N N 450200===负载电阻 5.12450===NN I U R Ω（2）开路状态下端电压U 0 等于电源电动势E 。
U 0＝E ＝U N ＋I N Ｒ0＝50＋4×0.5＝52 V1.5.6 一只100V ，8W 的指示灯，现在要接在380V 的电源上，问要串多大阻值的电阻?该电阻应选用多大瓦数的?分析 此题是灯泡和电阻器额定值的应用。
白炽灯电阻值随工作时电压和电流大小而变，但可计算出额定电压下的电阻值。
电阻器的额定值包括电阻值和允许消耗功率。
解 据题给的指示灯额定值可求得额定状态下指示灯电流I N 及电阻只R NΩ≈==≈==1510073.0110A073.01108 NN N N N N UU R U P I串入电阻R 降低指示灯电压，使其在380V 电源上仍保持额定电压U N ＝110V 工作，故有Ω≈-=-=3710073.01103800NNI UU R该电阻工作电流为I N =0.073 A,故额定功率为W R I P N R 6.193710073.022≈⨯=⋅=可选额定值为3.7k Ω,20 W 的电阻。
1.5.7在图1.03的两个电路中，要在12V 的直流电源上使6V ，50 mA 的电珠正常发光，应该采用哪 一个联接电路？解 要使电珠正常发光，必须保证电珠获得6V ，50mA 电压与电流。
第4章触发器[题4.1]画出图P4.1所示由与非门组成的根本RS触发器输出端Q、Q的电压波形，输入端S、R的电压波形如图中所示。
图P4.1[解]见图A4.1图A4.1[题4.2]画出图P4.2由或非门组成的根本R-S触发器输出端Q、Q的电压波形，输出入端S D，R D的电压波形如图中所示。
图P4.2[解]见图A4.2[题4.3]试分析图P4.3所示电路的逻辑功能，列出真值表写出逻辑函数式。
图P4.3 [解]：图P4.3所示电路的真值表S R Q n Q n+1 0 0 0 0 0 0 1 1 0 1 0 0 0 1 1 0 1 0 0 1 1 0 1 1 1 1 0 0* 1 110*由真值表得逻辑函数式 01=+=+SR Q R S Q nn[题4.4] 图P4.4所示为一个防抖动输出的开关电路。
当拨动开关S 时，由于开关触点接触瞬间发生振颤，D S 和D R 的电压波形如图中所示，试画出Q 、Q 端对应的电压波形。
图P4.4[解] 见图A4.4图A4.4[题4.5] 在图P4.5电路中，假设CP 、S 、R 的电压波形如图中所示，试画出Q 和Q 端与之对应的电压波形。
假定触发器的初始状态为Q =0。
图P4.5[解]见图A4.5图A4.5[题4.6]假设将同步RS触发器的Q与R、Q与S相连如图P4.6所示，试画出在CP 信号作用下Q和Q端的电压波形。
己知CP信号的宽度t w = 4 t Pd 。
t Pd为门电路的平均传输延迟时间，假定t Pd≈t PHL≈t PLH，设触发器的初始状态为Q=0。
图P4.6图A4.6[解]见图A4.6[题4.7]假设主从结构RS触发器各输入端的电压波形如图P4.7中所给出，试画Q、Q端对应的电压波形。
设触发器的初始状态为Q=0。
图P4.7[解] 见图A4.7图A4.7[题4.8]假设主从结构RS触发器的CP、S、R、DR各输入端的电压波形如图P4.8所示，1DS。
电工电子技术基础（第四版）练习题题库及答案第1章答案：1.√， 2. √ ，3.√， 4.√ ，5.×， 6.√ ，7.√，8. √，9.√ ，10 ×，11√，12. √。
答案：解：根据I=Q/t已知在1min内通过导体的电量是6000C，有I=Q/t=6000/60=100A.当时间为1s，通过导体的电量是6000C时，I=Q/t=6000/1=6000A答案：通过A1、A2的电流相等，B点电位最高，D点电位最低答案：将铜和铝导线参数代入公式计算得：R铜=8.7Ω，R铝=14.5ΩR铜= R铝=3.23mm2求得：A铝答案：根据功率公式：P=U2/R，R=U2 / P已知P1=P2=40W，U1=36V，U2=12V则R1=32.4Ω ，R2=3.6Ω将两只白炽灯串联后接于48V 的电源上，通过它们的电流相同，据串联电阻分压公式，则R1上分得的电压为U1′=48×32.4/(32.4+3.6)=43.2V>36V所以工作电压为36V的白炽灯超过了额定值，因为过载工作中会损坏。
答案：根据R =U 2/P ，I =U/R ，求得下列参数： （1）U =220V ，P =100W ， R =484Ω I =0.45A （2）U =220V ，P =60W ， R =806.7Ω I =0.27A （3） U =2.5V ，P =0.75W ， R =8.3Ω ，I =0.3A根据上述求得参数，大家进行比较，已得到概念的澄清。
答案：根据P =I 2R ，且已知R =4.7KΩ，I =10mA ，所以P =0.47W 。
所以应该选用P N ≥1/2W 的电阻。
答案： 解法1:根据P =UI=I 2R=U 2/R ，求得R 3中电流为：A 4304803===RP I R 2中电流为：I 2=（4×30）/20=6A ，总电流为：10A 总电源发出的功率为：P =P 1+P 2+P 3= 50+720+480=1250W 解法2：R 总=R 1+R 2R 3/（R 2+R 3）=12.5Ω，则I=E/R 总，P 3=[I ×20/(20+30)]2×30，解得E =125V ，P 总=1250W答案：R 灯总=400/14=28.57Ω，R 电炉=U 2/P =66.67Ω，I 电炉=U /R =3=I 总×28.57/（28.57+66.67），I 总=10AU =I 总×0.2×2+200=204V E 0=204+I 总×0.1=205V答案：根据P=UI即120+130+720+500+1200+1200+1000=220×I 总，解得I 总=22.14A,用电度数=（0.12+1.2）×12+(0.13+1.2)×3+0.72×1/3+0.04×4+0.2×1 =20.43kW.h （度） 应付电费=20.43×0.6=12.6元答案：根据R 0I 0+R 1I 0=10，得R 1=19880Ω，P 1=I 2R 1=0.00497W据I 0(R 0+R 1+R 2)=50,得R 2=80000Ω, P 2=I 2R 2=0.02W答案：根据（I 1-I 0）R 1=I 0R 0，得R 1=1Ω答案：（a）图变为（a）图变为（c）图变为答案：答案：答案：设回路绕行方向为顺时针，列方程如下：I1+I2=I3 ①R1I1-R2I2+E2-E1=0 ②R3I3+R2I2-E2=0 ③解之得：I1=1.2A I2= -0.4A I3=0.8A答案：C总=C1+C2+C3=10+22+47=79 μＦq总=U C总=100×79=0.0079C答案：所以均能正常工作。
第4章半导体器件习题解答习4.1 计算题4.1 图所示电路的电位UY。
（1）UA=UB=0 时。
（2）UA=E，UB=0 时。
（3）UA=UB=E 时。
题解：此题所考查的是电位的概念以及二极管应用的有关知识。
假设图中二极管为理想二极管，可以看出A、B 两点电位的相对高低影响了DA 和DB 两个二极管的导通与关断。
当A、B 两点的电位同时为0 时，DA 和DB 两个二极管的阳极和阴极（UY）两端电位同时为0，因此均不能导通；当UA＝E，UB＝0 时，DA 的阳极电位为E，阴极电位为0（接地），根据二极管的导通条件，DA 此时承受正压而导通，一旦DA 导通，则UY ＞0，从而使DB 承受反压（UB＝0）而截止；当UA＝UB＝E 时，即DA 和DB 的阳极电位为大小相同的高电位，所以两管同时导通，两个1kΩ的电阻为并联关系。
本题解答如下：（1）由于UA＝UB＝0，DA 和DB 均处于截止状态，所以UY＝0；9kΩ ⋅ E 9 ＝E；1kΩ + 9kΩ 10 18 2 × 9kΩ ⋅ E ＝E。
（3）由于UA＝UB＝E，DA 和DB 同时导通，因此UY＝ 2 × 9kΩ + 1kΩ 19（2）由UA＝E，UB＝0 可知，DA 导通，DB 截止，所以UY＝4.2 在题4.2 图所示电路中，设VD 为理想二极管，已知输入电压uI 的波形。
试画出输出电压uO 的波形图。
题4.1 图题4.2 图解：此题的考查点为二极管的伏安特性以及电路的基本知识。
首先从（b）图可以看出，当二极管D 导通时，电阻为零，所以uo＝ui；当D 截止时，电第4章半导体器件习题解答阻为无穷大，相当于断路，因此uo＝5V，即是说，只要判断出 D 导通与否，就可以判断出输出电压的波形。
要判断D 是否导通，可以以接地为参考点（电位零点），判断出D 两端电位的高低，从而得知是否导通。
uo 与ui 的波形对比如右图所示：4.3 同？试比较硅稳压管与普通二极管在结构和运用上有何异答：硅稳压管与普通二极管在结构是一样的，都有一个PN 结，引出两个电极，但由于做PN 结的工艺不同，二者在运用中就不相同，硅稳压管可以工作在反向击穿区而普通二极管就不能工作在反向击穿区，如果外加反向电压小于稳压值时，稳压管可作二极管使用。
电工学习题册答案【篇一：电工基础经典习题册及部分章节答案】第一章电路基础知识1—1 电流和电压一、填空题1．流通的路径称为电路，通常电路是由、、和组成。
2．习惯上规定电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。
3．金属导体中自由电子的定向移动方向与电流方向。
4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。
5．若3 min通过导体横截面的电荷量是1.8 c，则导体中的电流是a。
6．测量电流时，应将电流表接在电路中，使被测电流从电流表的正接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量范围，称为电流表的量程。
7．电压是衡量做功能力的物理量；电动势表示电源经电源内部移到正极的能力。
8．电路中某点与的电压即为该点的电位，若电路中a、b两点的电位分别为ua、ub，则a、b两点间的电压uab=ua-ub；u ba= ub- ua。
9．参考点的电位为，高于参考点的电位取值，低于参考点的电位取值。
10．电动势的方向规定为在电源内部由极指向极。
11．测量电压时，应将电压表和被测电路联，使电压表接线柱的正负和被测两点的电位一致。
12．所示，电压表的a应接电阻的端，b应接电阻的端。
电流表的a应接电阻的c端。
c+i-二、判断题2．电源电动势的大小由电源本身性质所决定，与外电路无关。
(√)4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。
(√)三、问答题1．电路主要由哪些部分组成?它们的主要功能是什么?答：电路主要由电源、负载、导线和开关组成。
电源是提供电能的装置；负载是实现电路功能的装置。
导线是在电路中起连接作用。
开关是控制装置。
2．简述电压、电位、电动势的区别。
电源内部电荷移动和电源外部电荷移动的原因是否一样?答：电压反映的是电场力在两点之间做功的多少，与参考点的位置无关。
第14章本书包括电路的基本概念与基本定律、电路的分析方法、电路的暂态分析、正弦交流电路、三相电路、磁路与铁心线圈电路、交流电动机、直流电动机、控制电机、继电接触器控制系统、可编程控制器及其应用等内容。
晶体管起放大作用的外部条件，发射结必须正向偏置，集电结反向偏置。
晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。
2．晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：C B I I β≈(1)E B C B I I I I β=+=+C C BB I I I I ββ∆==∆3．晶体管的特性曲线和三个工作区域 （1）晶体管的输入特性曲线：晶体管的输入特性曲线反映了当UCE 等于某个电压时，B I 和BE U 之间的关系。
晶体管的输入特性也存在一个死区电压。
当发射结处于的正向偏压大于死区电压时，晶体管才会出现B I ，且B I 随BE U 线性变化。
（2）晶体管的输出特性曲线：晶体管的输出特性曲线反映当B I 为某个值时，C I 随CE U 变化的关系曲线。
在不同的B I 下，输出特性曲线是一组曲线。
B I =0以下区域为截止区，当CE U 比较小的区域为饱和区。
输出特性曲线近于水平部分为放大区。
（3）晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。
此时，C I =b I β，C I 与b I 成线性正比关系，对应于曲线簇平行等距的部分。
晶体管发射结正偏压小于开启电压，或者反偏压，集电结反偏压，晶体管处于截止工作状态，对应输出特性曲线的截止区。
此时，B I =0，C I =CEO I 。
晶体管发射结和集电结都处于正向偏置，即CE U 很小时，晶体管工作在饱和区。
此时，C I 虽然很大，但C I ≠b I β。
即晶体管处于失控状态，集电极电流C I 不受输入基极电流B I 的控制。
14．3 典型例题例14．1 二极管电路如例14．1图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。
第1章思考题与习题解答1-3 I 1的实际方向向下，I 2的实际方向向左，I 3的实际方向向上；U 1的实际方向下正上负，U 2的实际方向向右正左负，U 3的实际方向下正上负；W 360111-==I U P 释放功率 W 210222=-=I U P 吸收功率 W 150333==I U P 吸收功率1-4 （a ）W 162A V 8=⨯=P（b ）W 123A V 4-=⨯-=P （c ）W 51A V 5=⨯=P （d ）W 183A V 6-=⨯-=P 1-6 V 600==RI U W 1802==RI P 1-7 []900kWh kWh 30)(3100)10100(3=⨯⨯⨯⨯==-Pt W1-8 （a ）A 1A 268=-=I V 2V )12(bc -=⨯-=U （b ）8V V )152512(S =⨯++-⨯+U 4V S =U 1-9 （a ）V 1V 2V 3ab =-=U（b ）1)V 2(V 5⨯+-=R Ω=7R1-10 （a ）A 2)A 221(=+=I电压源功率：W 42)W 2(US -=⨯-=P 电流源功率：W 21)W 2(IS =⨯=P电阻功率：W 2W 222R =⎥⎦⎤⎢⎣⎡=P（b ）1V V )211(=⨯+-=U电压源功率：W 22)W 1(US -=⨯-=P电流源功率：[]W 2W 2)1(2)W (IS -=⨯--=⨯-=U P 电阻功率：[]W 4W 122R =⨯=P 1-11 0521=-+I I I0645=--I I I 0236=-+I I I0134=--I I I0S11144S455=-++-U I R I R U I R 0S44433S366=+--+U I R I R U I R05566S222=--+-I R I R U I R 其他回路电压方程略1-12 5V 2)V 756366(-=⨯-+⨯+=U 1-13 0321=-+I I I0S13311=-+U I R I R0S23322=-+U I R I R将已知数据代入方程，得：A 121=I ，A 42-=I ，A 83=I 以b 点位参考点， 0b =V0V 1233a ==I R V 0V 18S1c ==U V 0V 8S2d ==U V 0V 10d c cd =-=V V U以d 点位参考点， 0d =V0V 422a =-=I R V 0V 8S2b -=-=U V 0V 10S2S1c =-=U U V 0V 10d c cd =-=V V U第2章思考题与习题解答2-1 （a ）图中四个电阻并联，Ω=2R（b ）图中两个2Ω电阻并联后与3Ω电阻串联，然后与4Ω电阻并联，再与6Ω电阻串联，最后与 8Ω电阻并联，Ω=4R 2-2 开关打开A 91.2A 2624)2(6)2(410=++++⨯+=I开关闭合A 94.2A 2222646410=+⨯++⨯=I2-3 （a ）（b ）6V（c2-4 将电路进行等效变换，可求出电流。
第四章集成运算放大器的应用§4-1 集成运放的主要参数和工作点1、理想集成运放的开环差模电压放大倍数为Aud=∞，共模抑制比为K CMR= ∞，开环差模输入电阻为ri= ∞，差模输出电阻为r0=0 ，频带宽度为Fbw=∞。
2、集成运放根据用途不同，可分为通用型、高输入阻抗型、高精度型和低功耗型等。
3、集成运放的应用主要分为线性区和非线性区在分析电路工作原理时，都可以当作理想运放对待。
4、集成运放在线性应用时工作在负反馈状态，这时输出电压与差模输入电压满足关系；在非线性应用时工作在开环或正反馈状态，这时输出电压只有两种情况；+U0m 或-U0m 。
5、理想集成运放工作在线性区的两个特点：（1）up=uN ，净输入电压为零这一特性成为虚短，（2）ip=iN，净输入电流为零这一特性称为虚断。
6、在图4-1-1理想运放中，设Ui=25v,R=1.5KΩ，U0=-0.67V,则流过二极管的电流为10 mA ，二极管正向压降为0.67 v。
7、在图4-1-2所示电路中，集成运放是理想的，稳压管的稳压值为7.5V，Rf=2R1则U0=-15 V。
二、判断题1、反相输入比例运算放大器是电压串联负反馈。
（×）2、同相输入比例运算放大器是电压并联正反馈。
（×）3、同相输入比例运算放大器的闭环电压放大倍数一定大于或等于1。
（√）4、电压比较器“虚断”的概念不再成立，“虚短”的概念依然成立。
（√）5、理想集成运放线性应用时，其输入端存在着“虚断”和“虚短”的特点。
（√）6、反相输入比例运算器中，当Rf=R1，它就成了跟随器。
（×）7、同相输入比例运算器中，当Rf=∞，R1=0，它就成了跟随器。
（×）三、选择题1、反比例运算电路的反馈类型是（B ）。
A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈2、通向比例运算电路的反馈类型是（A ）。
A.电压串联负反馈B.电压并联负反馈C.电压串联正反馈3、在图4-1-3所示电路中，设集成运放是理想的，则电路存在如下关系（B ）。
电工学少学时1-4章课后习题答案第一章电路的基本概念与基本定律11 电路和电路模型1、（1）实际电路是由各种电气器件按照一定的方式连接而成的，用于实现电能的传输、分配和转换，以及信号的传递、处理和控制等功能。
（2）电路模型是对实际电路的理想化和简化，它由理想电路元件组成，如电阻、电感、电容、电源等，用特定的符号表示，以便于对电路进行分析和计算。
2、常见的理想电路元件包括电阻元件、电感元件、电容元件、电压源和电流源。
电阻元件表示消耗电能并将电能转化为热能的元件；电感元件表示储存磁场能量的元件；电容元件表示储存电场能量的元件；电压源提供恒定的电压；电流源提供恒定的电流。
12 电流和电压的参考方向1、电流的参考方向是人为假定的电流流动的方向，若实际电流方向与参考方向相同，电流为正值；若实际电流方向与参考方向相反，电流为负值。
2、电压的参考方向也是人为假定的，通常从高电位指向低电位。
当实际电压方向与参考方向相同时，电压为正值；反之，电压为负值。
13 电功率和电能1、电功率是电路中单位时间内消耗或产生的电能，P ＝ UI。
当 P＞ 0 时，元件吸收功率；当 P ＜ 0 时，元件发出功率。
2、电能是电功率在一段时间内的积累，W ＝ Pt。
电能的单位通常是焦耳（J）。
14 电路元件1、电阻元件的伏安特性是一条通过原点的直线，其电阻值是常数。
2、电感元件的电压与电流的关系为：＄u ＝ L\frac{di}｛dt}＄。
3、电容元件的电流与电压的关系为：＄i ＝ C\frac{du}｛dt}＄。
15 电源元件1、理想电压源的端电压恒定不变，与通过它的电流无关。
2、理想电流源的输出电流恒定不变，其两端电压由外电路决定。
16 基尔霍夫定律1、基尔霍夫电流定律（KCL）：在任一时刻，流入一个节点的电流之和等于流出该节点的电流之和。
2、基尔霍夫电压定律（KVL）：在任一时刻，沿任一闭合回路，各段电压的代数和恒等于零。
第二章电路的分析方法21 电阻串并联连接的等效变换1、电阻串联时，等效电阻等于各个电阻之和，即＄R_{eq} ＝ R_1 ＋ R_2 ＋＼cdots ＋ R_n$。
第一章数字逻辑习题1．1数字电路与数字信号1。
1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：(1）周期；(2)频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期,T=10ms频率为周期的倒数，f=1/T=1/0。
01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms＊100%=10％1。
2数制21.2。
2将下列十进制数转换为二进制数，八进制数和十六进制数(要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=(10000000）B-1=(1111111）B=（177）O=（7F）H（4)（2。
718）D=(10。
1011)B=（2。
54)O=(2.B)H1。
4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解:（43）D=(01000011）BCD1。
4。
3试用十六进制写书下列字符繁荣ASCⅡ码的表示:P28（1）+ （2）＠（3）you （4）43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。
(1）“+"的ASCⅡ码为0101011,则（00101011）B=(2B）H（2）@的ASCⅡ码为1000000,（01000000)B=（40)H（3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F，75(4）43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34，331。
6逻辑函数及其表示方法1。
6.1在图题1。
6。
1中，已知输入信号A,B`的波形，画出各门电路输出L的波形.解: (a）为与非, （b）为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 （3）A B AB AB ⊕=+(A ⊕B ）=AB+AB A B A B ⊕AB AB A B ⊕ AB +AB 0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。
电工学第七版下册电子技术课后练习题含答案前言作为一名电子技术专业的学习者，掌握电工学知识是基础中的基础。
而掌握电工学知识的最好方法，就是不断练习。
本文提供了电工学第七版下册的课后练习题及其答案。
希望能够对大家在学习电工学的过程中提供一定的帮助。
第一章电子技术基础1. 有一只20kΩ，±5%的电阻，求它允许误差的范围？答案允许误差的范围为: 20kΩ × 5% = 1kΩ所以这只电阻的阻值范围为: 20kΩ±1kΩ2. 什么是三极管？答案三极管是一种半导体器件，也叫做双极型晶体管。
它由三个掺杂浓度不同的半导体材料构成（一般为PNP或NPN），分别称为发射极、基极和集电极。
三极管是一种电流控制器件，通过控制基极电流来控制集电极电流。
三极管在电子技术中广泛应用，尤其是在放大器、开关电路和振荡电路中使用较为广泛。
第二章半导体二极管1. 硅板在常温下引入施主原子，会发生什么变化？答案硅板在常温下引入施主原子（如磷原子），会使其变成N型半导体。
引入施主原子的过程叫做掺杂。
在N型半导体中，掺有大量的自由电子，这些自由电子会带负电荷。
由于施主原子掺入的电子不会和晶体中的晶格原子结合，因此其自由电子是比导带中的电子能量更低的电子，即位于导带下方。
2. 硅板在常温下引入受主原子，会发生什么变化？答案硅板在常温下引入受主原子（如硼原子），会使其变成P型半导体。
引入受主原子的过程叫做掺杂。
在P型半导体中，掺有大量的空穴，空穴带正电荷。
由于受主原子掺入的空穴缺少了一个电子，因此其空穴的能量比空穴带中的能量更高，即位于空穴带上方。
第三章晶体管及其基本电路1. 晶体管的三个引脚分别代表什么？答案晶体管的三个引脚分别代表：1.发射极（E）：用来连接基极和集电极之间的导体，主要负责发射电子。
2.基极（B）：设置在发射极与集电极之间的控制电极，主要控制电流。
3.集电极（C）：负责接受发射极电子，主要负责放大电流。
第1章 模拟集成运放及其应用1.1 当负载开路（L R =∞）时测得放大电路的输出电压o u'=2V ；当输出端接入L R =5.1K Ω的负载时，输出电压下降为o u =1. 2V ，求放大电路的输出电阻o R 。
解：'L o o L oR u u R R =•+ ∴'(1) 3.4(K Ω)o ou o L u R R =-=1.2 当在放大电路的输入端接入信号源电压s u =15mV ，信号源电阻s R =1K Ω时，测得电路的输入端的电压为i u =10mV ，求放大电路的输入电阻i R 。
解：ii s i sR u u R R =•+∴()2(K Ω)ii s s iu R R u u ==- 1.3 当在电压放大电路的输入端接入电压源s u =15mV ，信号源内阻s R =1K Ω时，测得电路的输入端的电压为i u =10mV ；放大电路输出端接L R =3K Ω的负载，测得输出电压为o u =1.5V ，试计算该放大电路的电压增益u A 和电流增益i A ,并分别用dB(分贝)表示。
解：150==o u i uA u , ()u u dB 20lg 435dB ().==A Ao o Li i s i s100()===-I u R A I u u R , i i dB 20lg 40(dB)()==A A 1.4 某放大电路的幅频响应特性曲线如图1.1所示，试求电路的中频增益um A 、下限截止频率L f 、上限截止频率H f 和通频带BW f 。
f/Hz图1.1 习题1.4电路图 图1.2 习题1.5电路图解：um (dB)40(dB)=A ∴um 100=A5H 10(Hz)=f L 20(Hz)=f∴5BW H L H 10(Hz)=-≈=f f f f1.5 电路如图1.2所示，当输入电压为0.4V 时，要求输出电压为4V ，试求解R 1和R 2的阻值。
第3章晶体三极管及其放大电路3.1 测得放大电路中的晶体三极管3个电极①、②、③的电流大小和方向如图3.1所示，试判断晶体管的类型（NPN或PNP），说明①、②、③中哪个是基极b、发射极e、集电极c，求出电流放大系数 。
图3.1 习题3.1图解：(a) ①-c ②-b ③-e PNP β=1.2/0.03=40(b) ①-b ②-e ③-c NPN β=1.5/0.01=1503.2 试判断图3.2所示电路中开关S放在1、2、3哪个位置时的I B最大；放在哪个位置时的I B最小，为什么？bVT+V CC①②③+V BBI B图3.2 习题3.2图解：在①时，发射极相当于一个二级管导通，此时I B就等于此导通电流。
在②时，三极管相当于两个并联的二极管，此时I B等于两个二级管导通电流之和，所以此时的电流最大。
在③时，发射极导通，集电结反偏，集电结收集电子，所以I B电流下降，此时电流最小。
3.3.测得某放大电路中晶体三极管各极直流电位如图3.3所示，判断晶体管三极管的类型（NPN或PNP）及三个电极，并分别说明它们是硅管还是锗管。
解：(a) ①-e ②-c ③-b 硅NPN(b) ①-b ②-c ③-e 锗PNP(c) ①-b ②-e ③-c 锗PNP图3.3 习题3.3图3.4 用万用表直流电压挡测得晶体三极管的各极对地电位如图3.4所示，判断这些晶体管分别处于哪种工作状态（饱和、放大、截止或已损坏）。
硅管0V－3V2.7V (a)锗管 1.1V1.3V(b)硅管－5V－1.3V－0.6V (c)锗管－－0.3V(d)硅管－9V－5V－6V(e)硅管3V0V(f)图3.4 习题3.4图解：(a) 截止 (b) 饱和 (c) 放大 (d) 饱和 (e) 截止 (f) 损坏3.5 某晶体管的极限参数为I CM = 20mA 、P CM = 200mW 、U (BR)CEO = 15V ，若它的工作电流I C = 10mA ，那么它的工作电压U CE 不能超过多少？若它的工作电压U CE = 12V ，那么它的工作电流I C 不能超过多少？解：)V (1510200,15min ,min C CM (BR)CEO CE =⎭⎬⎫⎩⎨⎧=⎭⎬⎫⎩⎨⎧=I P U U)mA (67.1612200,20min ,min CE CM CM C =⎭⎬⎫⎩⎨⎧=⎭⎬⎫⎩⎨⎧=U P I I3.6 图3.5所示电路对正弦信号是否有放大作用？如果没有放大作用，则说明理由并将错误加以改正（设电容的容抗可以忽略）。
第4章 场效应管放大电路与功率放大电路4.1 图4.1所示为场效应管的转移特性，请分别说明场效应管各属于何种类型。
说明它的开启电压th U （或夹断电压p U ）约是多少。
GSGS (a)(b)(c)图4.1 习题4.1图解：(a) N 沟道 耗尽型FET U P =－3V ； (b) P 沟道 增强型FET U T =－4V ； (c) P 沟道 耗尽型FET U P =2V 。
4.2 某MOSFET 的I DSS = 10mA 且U P = －8V 。
(1) 此元件是P 沟道还是N 沟道？(2) 计算U GS = －3V 是的I D ；(3) 计算U GS = 3V 时的I D 。
解：(1) N 沟道； (2) )mA (9.3)831(10)1(P GS DSS D =-⨯=-=U U I I (3) )mA (9.18)831(10)1(P GS DSS D =+⨯=-=U U I I 4.3 画出下列FET 的转移特性曲线。
(1) U P = －6V ，I DSS = 1mA 的MOSFET ；(2) U T = 8V ，K = 0.2mA/V 2的MOSFET 。
解： (1) (2)4.4 试在具有四象限的直角坐标上分别画出4种类型MOSFET 的转移特性示意图，并标明各自的开启电压或夹断电压。
解：4.5判断图4.2所示各电路是否有可能正常放大正弦信号。
解： (a) 能放大(b) 不能放大，增强型不能用自给偏压 (c) 能放大（d ）不能放大，增强型不能用自给偏压。
共漏1<uA &，可增加R d ，并改为共源放大，将管子改为耗尽型，改电源极性。
图4.2 习题4.5电路图4.6 电路如图4.3所示，MOSFET 的U th = 2V ，K n = 50mA/V 2，确定电路Q 点的I DQ 和U DSQ 值。
解：)V (13.3241510015DD g2g1g2GSQ =⨯+=⨯+=V R R R U22DQ n GSQ th ()50(3.132)63.9(mA)I K U U =-=⨯-=)V (2.112.09.6324d DQ DD DSQ =⨯-=-=R I V U(a)图4.3 习题4.6电路图 图4.4 习题4.7电路图4.7 试求图4.4所示每个电路的U DS ，已知|I DSS | = 8mA 。
解：(a) U GSQ =0(V) I DQ =I DSS =8(mA) U DSQ =V DD －I DQ R d = 12－8×1=4(V) (b) U GSQ =0(V) I DQ =I DSS =－8(mA)U DSQ =V DD －I DQ R d = －9+8×0.56=－4.52(V)4.8 电路如图4.5所示，已知VT 在U GS = 5V 时的I D = 2.25mA ，在U GS = 3V 时的I D = 0.25mA 。
现要求该电路中FET 的V DQ = 2.4V 、I DQ = 0.64mA ，试求：(1) 管子的K n 和U th 的值； (2) R d 和R S 的值应各取多大？ 解：（1）I D =K n (U GS -U th )22.25= K n (5-U Th )2 0.25= K n (3-U th )2 → U th1=3.5(V) (不合理，舍去)，U th2=2(V) 求得：K n =0.25mA/V 2，U th =2V（2）V DQ =V DD -I DQ ·R d 2.4=12－0.64R d →R d =15k Ω2GSQ )2(25.064.0-=U →U GSQ1=0.4(V)(不合理，舍去) U GSQ2=3.6(V)U GSQ =10－0.64·R s ∴R s =10k Ω4.9 电路如图4.6所示，已知FET 的U th = 3V 、K n = 0.1mA/V 2。
现要求该电路中FET 的I DQ = 1.6mA ，试求R d 的值应为多大？图4.5 习题4.8图 图4.6 习题4.9图解：1.6=0.1(U GSQ －3)2 ∴U GSQ1=7(V) U GSQ2=－1(V)(不合理，舍去)U DSQ =U GSQ =7(V) U DSQ =15－1.6×R d ∴R d =5k Ω 4.10 电路如图4.7所示，已知场效应管VT 的U th = 2V ，U (BR)DS = 16V 、U (BR)GS = 30V ，当U GS = 4V 、U DS = 5V 时的I D = 9mA 。
请分析这四个电路中的场效应管各工作在什么状态(截止、恒流、可变电阻、击穿)？VTR g R S1.2M Ω2k ΩR d 5k Ω15VVTR g 1.2M ΩR d 5k Ω20V1VVTR g 1.2M ΩR d 5k Ω12V3V VTR g 1.2M ΩR d 3k Ω12V3V(a)(b)(c)(d)图4.7 习题4.10图解：(a) 截止(b) U DSQ =20V>U (BR)DS ，击穿(c) I D =K n (U GS -U th )2 9= K n (4－2)2 ∴K n =2.25mA/V 2 U GSQ =3V I DQ =2.25(3－2)2 ∴I DQ =2.25mA → U DSQ =12－2.25×5=0.75(V)<U GSQ －U th =1V ∴处于可变电阻区(d) U DSQ =12－2.25×3=5.25(V)>U GSQ －U th =1V∴处于恒流区4.11 图4.8所示场效应管工作于放大状态，ds r 忽略不计，电容对交流视为短路。
跨导为m 1ms g =。
（1）画出电路的交流小信号等效电路；（2）求电压放大倍数u A •和源电压放大倍数us A •；（3）求输入电阻i R 和输出电阻o R 。
图4.8 习题4.11电路图解：(2) R i =R g3+R g2//R g1=2+0.3//0.1=2.075(M Ω) R o =R d =10k Ω(3) 3.321110111m d -=⨯+⨯-=+-==R g R g U U A m i o u &&& 3.33.3001.0075.2075.2-≈⨯+-=+=us i i us A R R R A && 4.12 电路如图4.9所示，已知FET 在Q 点处的跨导g m = 2mS ，λ=0，试求该电路的uA &、R i 、R o 的值。
u o图4.9 习题4.12电路图解：R i =R g2//R g1=2//0.5=0.4(M Ω)R o =R s //m g 1=3//21=429(Ω) 822.010//32110//32//1//L s L s =⨯+⨯=+=R R g R R g A m m u&4.13 由于功率放大电路中的晶体管常处于接近极限工作的状态，因此，在选择晶体管时必须特别注意哪3个参数？解：最大集电极电流I CM 、最大集电结耗散功率P CM 和反向击穿电压U (BR)CEO 4.14 一双电源互补对称功率放大电路如图4.10所示，设CC 12V V =，L 16R =Ω，iu 为正弦波。
求：（1）在晶体管的饱和压降U CES 可以忽略的情况下，负载上可以得到的最大输出功率om P ；（2）每个晶体管的耐压|U (BR)CEO |应大于多少；（3）这种电路会产生何种失真，为改善上述失真，应在电路中采取什么措施。
解：(1) )W (5.4162122)(2L 2CES CC om =⨯=-=R U V P ，(2) )V (242||CC (BR)CEO =≥V U(3) 会产生交越失真，工作于甲乙类工作状态可以消除这种失真。
图4.10 习题4.14电路图 图4.11 习题4.15电路图4.15 一个单电源互补对称功放电路如图4.11所示，设CC 12V V =，L 8R =Ω，C 的电容量很大，i u 为正弦波，在忽略晶体管饱和压降U CES 的情况下，试求该电路的最大输出功率om P 。
解：)W (25.28262)2/(2L 2CES CC om =⨯=-=R U V P 4.16 在图4.12所示的电路中，已知CC 16V V =，L 4R =Ω，i u 为正弦波，输入电压足够大，在忽略晶体管饱和压降U CES 的情况下，试求：（1）最大输出功率om P ；（2）晶体管的最大管耗CM P ；（3）若晶体管饱和压降CES 1V U =，最大输出功率om P 和η。
解：(1) )W (3242162)(2L 2CES CC om =⨯=-=R U V P (2) )W (4.62.0om CM =≥P P(3) )W (1.2842152)(2L 2CES CC om=⨯=-=R U V P ， %6.731611644CCom =-⋅=⋅=ππηV U 4.17 在图4.13所示单电源互补对称电路中，已知CC 24V V =，L 8R =Ω，流过负载电阻的电流为o 0.5cos (A)i t ω=。
求：（1）负载上所能得到的功率o P ；（2）电源供给的功率V P 。
图4.12 习题4.16电路图图4.13 习题4.17电路图解：)W(1825.02o=⨯⎪⎭⎫⎝⎛=P)W(82.35.0241122cmCCLomCCV=⨯⨯=⨯⋅=⨯⋅=πππIVRUVP4.18 在图4.14中哪些接法可以构成复合管？哪些等效为NPN管？哪些等效为PNP管？图4.14 习题4.18电路图解：(a) 不能(b) 不能(c) 能NPN (d) 能PNP4.19 图4.15所示电路中，三极管β1 = β2 = 50，U BE1 = U BE2 = 0.6V。
(1) 求静态时，复合管的I C、I B、U CE；(2) 说明复合管属于何种类型的三极管；(3) 求复合管的β。
(a)(b)图4.15 习题4.19电路图解：(a) )μA (2.95.16.06.015BQ =--=I)mA (92.23)1(BQ 21BQ 1CQ2CQ1CQ=++=+=I I I I I βββ)V (824.73.092.231515c CQ CEQ =⨯-=⋅-=R I U 250021=⋅≈βββ 相当于NPN (b) )μA (18.2]1[6.015c211b BQ =+++-=R R I βββ)mA (56.5)1(BQ 12EQ2CQ=+==I I I ββ)V (88.32)00218.056.5(1515c EQ CEQ =⨯+-=⋅-=R I U 250021=⋅≈βββ 相当于PNP。
