盾构隧道

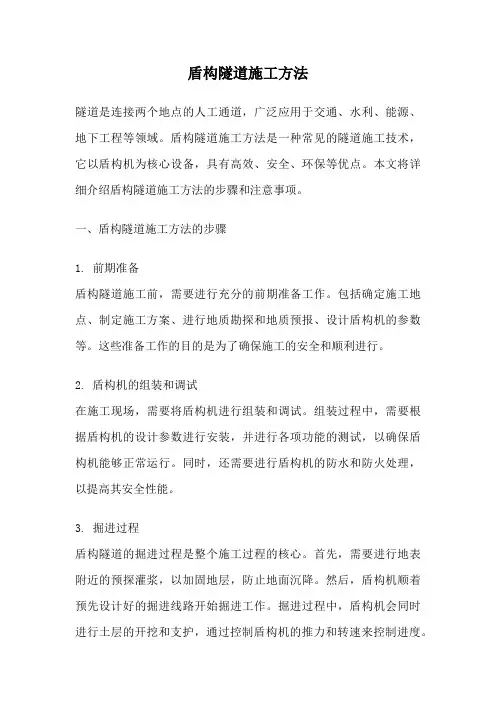

盾构隧道施工方法隧道是连接两个地点的人工通道，广泛应用于交通、水利、能源、地下工程等领域。

盾构隧道施工方法是一种常见的隧道施工技术，它以盾构机为核心设备，具有高效、安全、环保等优点。

本文将详细介绍盾构隧道施工方法的步骤和注意事项。

一、盾构隧道施工方法的步骤1. 前期准备盾构隧道施工前，需要进行充分的前期准备工作。

包括确定施工地点、制定施工方案、进行地质勘探和地质预报、设计盾构机的参数等。

这些准备工作的目的是为了确保施工的安全和顺利进行。

2. 盾构机的组装和调试在施工现场，需要将盾构机进行组装和调试。

组装过程中，需要根据盾构机的设计参数进行安装，并进行各项功能的测试，以确保盾构机能够正常运行。

同时，还需要进行盾构机的防水和防火处理，以提高其安全性能。

3. 掘进过程盾构隧道的掘进过程是整个施工过程的核心。

首先，需要进行地表附近的预探灌浆，以加固地层，防止地面沉降。

然后，盾构机顺着预先设计好的掘进线路开始掘进工作。

掘进过程中，盾构机会同时进行土层的开挖和支护，通过控制盾构机的推力和转速来控制进度。

同时，还需要进行隧道内部的通风和排水，以确保施工环境的安全和良好。

4. 后期处理隧道掘进完成后，还需要进行一系列的后期处理工作。

包括清理隧道内的残渣和泥浆、进行洞口封堵、进行隧道内部的装饰和照明等。

同时，还需要进行隧道的测试和验收工作，以确保隧道的质量和安全性能。

二、盾构隧道施工方法的注意事项1. 地质勘探和预报在盾构隧道施工前，需要进行地质勘探和预报工作。

通过对地层的分析和预测，可以提前了解隧道施工中可能遇到的地质问题，从而采取相应的措施进行处理。

2. 盾构机的选择盾构机是盾构隧道施工的核心设备，其性能的选择对施工的效率和质量有着重要影响。

在选择盾构机时，需要考虑地质条件、隧道长度、掘进断面等因素，并根据实际情况进行选择。

3. 施工安全盾构隧道施工过程中，安全是首要考虑的因素。

需要严格遵守施工安全规范，确保工人的人身安全。

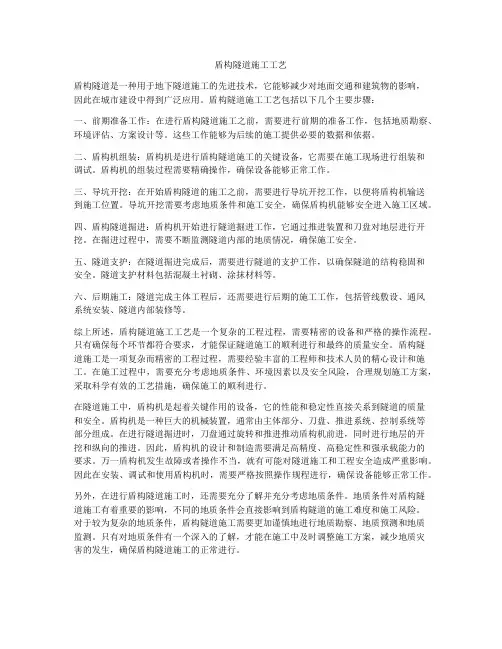

盾构隧道施工工艺盾构隧道是一种用于地下隧道施工的先进技术，它能够减少对地面交通和建筑物的影响，因此在城市建设中得到广泛应用。

盾构隧道施工工艺包括以下几个主要步骤：一、前期准备工作：在进行盾构隧道施工之前，需要进行前期的准备工作，包括地质勘察、环境评估、方案设计等。

这些工作能够为后续的施工提供必要的数据和依据。

二、盾构机组装：盾构机是进行盾构隧道施工的关键设备，它需要在施工现场进行组装和调试。

盾构机的组装过程需要精确操作，确保设备能够正常工作。

三、导坑开挖：在开始盾构隧道的施工之前，需要进行导坑开挖工作，以便将盾构机输送到施工位置。

导坑开挖需要考虑地质条件和施工安全，确保盾构机能够安全进入施工区域。

四、盾构隧道掘进：盾构机开始进行隧道掘进工作，它通过推进装置和刀盘对地层进行开挖。

在掘进过程中，需要不断监测隧道内部的地质情况，确保施工安全。

五、隧道支护：在隧道掘进完成后，需要进行隧道的支护工作，以确保隧道的结构稳固和安全。

隧道支护材料包括混凝土衬砌、涂抹材料等。

六、后期施工：隧道完成主体工程后，还需要进行后期的施工工作，包括管线敷设、通风系统安装、隧道内部装修等。

综上所述，盾构隧道施工工艺是一个复杂的工程过程，需要精密的设备和严格的操作流程。

只有确保每个环节都符合要求，才能保证隧道施工的顺利进行和最终的质量安全。

盾构隧道施工是一项复杂而精密的工程过程，需要经验丰富的工程师和技术人员的精心设计和施工。

在施工过程中，需要充分考虑地质条件、环境因素以及安全风险，合理规划施工方案，采取科学有效的工艺措施，确保施工的顺利进行。

在隧道施工中，盾构机是起着关键作用的设备，它的性能和稳定性直接关系到隧道的质量和安全。

盾构机是一种巨大的机械装置，通常由主体部分、刀盘、推进系统、控制系统等部分组成。

在进行隧道掘进时，刀盘通过旋转和推进推动盾构机前进，同时进行地层的开挖和纵向的推进。

因此，盾构机的设计和制造需要满足高精度、高稳定性和强承载能力的要求。

简述盾构法隧道施工的基本流程盾构法是一种现代化的隧道施工方法，它以盾构机为核心设备，利用盾构机在地下推进的方式来建造隧道。

盾构法施工流程包括了多个环节，下面将对其进行简要的概述。

1. 前期准备在进行盾构法隧道施工之前，需要进行充分的前期准备工作。

首先是进行地质勘察和设计，确定隧道的路线和尺寸。

然后是进行现场勘测，确定隧道出入口的位置和施工条件。

接下来是针对施工环境的评估和风险分析，确保施工的安全可行性。

最后是制定详细的施工方案和施工计划。

2. 盾构机组装盾构机是盾构法隧道施工的关键设备，其组装是施工的首要任务。

盾构机通常由多个部分组成，包括刀盘、推进系统、支撑系统和控制室等。

在施工现场，需要将这些部分进行组装，并进行调试和检测，确保盾构机的正常运行。

3. 开挖施工盾构机组装完成后，可以开始进行隧道的开挖施工。

盾构机通过旋转刀盘上的刀具，将土层或岩石切削成小块，并通过螺旋输送机将其运出隧道。

在开挖过程中，需要根据地质情况进行及时的地质预报和处理，确保施工的顺利进行。

4. 土压平衡和涌水处理在盾构法隧道施工中，土层或岩石的开挖会产生土压力，并可能引发涌水问题。

为了解决这些问题，需要采取土压平衡和涌水处理措施。

土压平衡是通过在盾构机前端施加与土层或岩石的压力相等的水压来平衡土压力。

涌水处理则是采取各种方法来控制和排除隧道内的水。

5. 隧道衬砌在隧道开挖完成后，需要对隧道进行衬砌，以增加其稳定性和安全性。

隧道衬砌通常采用预制混凝土或钢筋混凝土进行施工。

在衬砌过程中，需要严格控制施工质量，确保衬砌结构的牢固和密实。

6. 盾构机拆除隧道衬砌完成后，可以进行盾构机的拆除。

拆除盾构机需要进行逆向拆装，即按照组装的步骤，将盾构机的各个部分进行拆解，并进行清洗和维护。

拆除盾构机后，施工现场将进入后期清理和整理阶段。

7. 后期工程隧道施工完成后，还需要进行一些后期工程，以确保隧道的正常运行和使用。

后期工程包括隧道内部的通风、照明和排水系统的安装，以及隧道出入口的道路和交通设施的建设。

盾构法隧道施工的进展与应用一、盾构法隧道施工简述盾构法隧道施工(Shield Tunnelling)，是在地表以下地层中承受盾构机进展暗挖隧道的一种施工方法，可以实现边掘进、边出土，边拼装衬砌构造的工厂化施工。

相对于传统的明挖法和矿山暗挖法隧道施工，盾构法隧道技术具有环境较好，掘进速度较快、隧洞成型质量较好、工作环境较好、不受地表环境条件限制、不受天气限制及人性化等优点,从而使盾构法在地下铁道、大路隧道、水工及市政隧道等方面得到广泛应用。

二、盾构法施工的起源与进展盾构机是盾构法隧道施工的核心，盾构机最初于1818 年，法国的布鲁诺尔(M.I.Brune1)从蛀虫钻孔得到启发，最早提出了用盾构法建设隧道的设想，并在英国取得了专利。

布鲁诺尔设想的盾构机机械内部构造由不同的单元格组成，每一个单元格可容纳一个工人独立工作并对工人起到保护作用。

承受的方法是将全部的单元格牢靠地装在盾壳上。

当时设计了两种方法，一种是当一段隧道挖完后，整个盾壳由液压千斤顶借助后靠向前推动；另一种方法是每一个单元格能单独地向前推动。

第一种方法后来被承受，并得到了推广应用，演化为成熟的盾构法。

此后，布鲁诺尔逐步完善了盾构构造的机械系统，设计成用全断面螺旋式开挖的封闭式盾壳，衬彻紧随其后的方式。

1825 年，他第一次在伦敦泰晤土河下开头用框架机构的矩形盾构修建隧道。

经过18 年施工，完成了全长458m 的第一条盾构法隧道。

1830 年，英国的罗德制造“气压法”关心解决隧道涌水。

1865 年，英国的布朗首次承受圆形盾构和铸铁管片，1866 年，莫尔顿申请“盾构”专利。

在莫尔顿专利中第一次使用了“盾构”〔shield〕这一术语。

1869 年用圆形盾构在泰吾士河下修建外径2.2m 的隧道。

1874 年，工程师格瑞海德觉察在强渗水性的地层中很难用压缩空气支撑隧道工作面，因此开发了用液体支撑隧道工作面的盾构，通过液体流，以泥浆的形式出土。

第一个机械化盾构专利是1876 年英国人约翰·荻克英森·布伦敦和姬奥基·布伦敦申请的。

第八章盾构隧道施工措施及技术措施§11端头加固§1.1端头加固概述盾构进出洞门外土体为软弱含水旳土层，盾构机在进出洞时，工作面将处在开放状态，这种开放状态将持续较长时间。

若不提前加固处理，地下水、涌水等就会进入工作井，就会导致软弱地层不稳定，严重状况下会引起洞门塌方。

为保证施工安全及盾构机顺利始发及出洞，必须对洞门外土体进行加固处理。

本标段盾构始发及抵达共有4个端头需要加固，详细加固措施见表8-1-1表8-1-1 盾构进出洞端头加固措施一览表1.1.1加固旳原则（1）根据隧道埋深及盾构隧道穿越地层状况，确定加固措施和范围。

（2）在充足考虑洞门破除时间和措施旳基础上，选择合适旳加固措施和范围，保证洞门破除和盾构机进、出洞旳安全。

1.1.2加固规定根据始发及抵达端头地层性质及地面条件，选择加固措施，加固后旳土体应有良好旳自立性，密封性、均质性，采用搅拌桩加固旳土体无侧限抗压强度不不不小于0.8MPa，渗透系数k≤1×10-8cm/sec。

（2）渗透系数＜1.0×10-5cm/s。

1.2端头旳施工1.2.1施工原理旋喷法施工是运用钻机把带有特殊喷嘴旳注浆管钻进至土层旳预定位置后，用高压脉冲泵，将水泥浆液通过钻杆下端旳喷射装置，向四面以高速水平喷入土体，借助流体旳冲击力切削土层，使喷流射程内土体遭受破坏，与此同步钻杆一面以一定旳速度旋转，一面低速渐渐提高，使土体与水泥浆充足搅拌混合，胶结硬化后即在地基中形成直径比较均匀，具有一定强度旳桩体，从而使地层得到加固。

1.2.2机械设备旋喷法施工重要机具设备包括：高压泵、泥浆泵、钻机、浆液搅拌器、空压机、旋喷管和高压胶管等；辅助设备包括操纵控制系统、高压管路系统、材料储存系统以及多种管材、阀门、接头安全设施等。

浆液搅拌采用污水泵自循环式旳搅拌罐，钻机采用XY-100型振动钻机，空压机采用SA-5150W空压机，参数为20m3/min。

盾构法隧道盾构隧道施工法是指使用盾构机，一边控制开挖面及围岩不发生坍塌失稳，一边进行隧道掘进、出渣，并在机内拼装管片形成衬砌、实施壁后注浆，不扰动围岩而修筑隧道的方法。

简介:采用盾构掘进机进行开挖，钢筋混凝土管片作为衬砌支护的隧道暗挖施工法。

盾构机的所谓盾是指保持开挖面稳定性的刀盘和压力舱、支护围岩的盾构钢壳。

所谓构是指构成隧道衬砌的管片和壁后注浆体。

由于盾构一般使用于以土为围岩的隧道工程施工中，与岩石围岩不同，土体不具有自立稳定性，所以保持开挖面稳定的系统(盾)就非常重要。

盾构施工的主要原理就是尽可能在不扰动围岩的前提下完成施工，从而最大限度地减少对地面建筑物及地基内埋设物的影响。

盾构法隧道结构设计程序主要内容：1.确定几何参数2.确定岩土参数3.选择危险断面4.确定TBM机的机械参数5.确定材料属性6.设计荷载7.设计模型8.计算结果盾构施工监理细则Ⅰ施工准备阶段的监理1.1 盾构机自赤岗站始发前，承包商应向监理工程师递交一份详细的盾构施工总体方案，内容包括：（1）赤岗施工场地总平面布置图（2）盾构推进方案（始发、掘进、到站、过站）（3）盾构推进计划（4）管片的质量控制（5）轴线控制和沉降监测方案（6）回填注浆的质量控制（7）盾构机性能参数及操作方法（8）出土方案和弃土安排（9）洞口端头和联络通道地层加固方案（10）施工监测方案1.2 经过监理工程师批准后，承包商才可将上述方案付诸实施。

1.3 监理工程师对现场施工设备进行检查。

包括注浆设备、起吊设备、管片运输设备、管片防雨设施、给排水系统、供电设备等。

在盾构始发前这些设备的完好性必须得到工程师的确认和批准。

1.4 盾构施工前监理工程师应对承包商使用的水准点和控制点进行复核，经批准后才可使用。

Ⅱ盾构机的始发2.1 始发前准备工作结束后，承包商应向监理工程师提交有关报告以供批准。

2.2 监理工程师应对以下方面进行检查（1）盾构机定位（2）反力架安装（3）洞口橡胶密封条和端墙凿除（4）临时管片固定方式（5）盾构机操作方式（6）回填注浆方式2.3 经监理工程师批准后，承包商才可开始安装临时管片和盾构机推进。

隧道工程中的盾构施工方法盾构法是隧道工程中常用的一种施工方法，它通过使用一台盾构机进行施工，可以快速、高效地完成隧道开挖和支护工作。

本文将从盾构施工原理、盾构机的工作过程和盾构施工的优缺点三个方面来介绍隧道工程中的盾构施工方法。

一、盾构施工原理盾构施工原理是基于土压平衡原理的，盾构机在施工过程中不仅需要开挖隧道，还要及时进行土体支撑，以防止地面塌陷。

盾构机由盾构机体、推进系统、回填系统和管片拼装系统等部分组成，通过推进系统推进盾构机体，同时进行土层平衡控制和土体支撑，最后再进行管片的安装。

二、盾构机的工作过程1. 准备工作：在开始盾构施工前，需要进行施工准备工作，包括现场勘察、施工方案设计、材料采购等。

2. 初次推进：盾构机在开挖前首先进行初次推进，通过推进系统驱动盾构机头部进入地面，并实施土体的平衡控制和支护。

3. 土层平衡控制：盾构机在推进过程中需要保持土体平衡，通过注浆、注水和调整刀盘转速等方式来控制土体的稳定性，以防止地面沉降和塌陷。

4. 土体支撑：同时进行土体支撑工作，可以采用预制管片、液压撑靠或注浆等方法，以确保施工过程中的安全性。

5. 循环推进：经过初次推进后，盾构机将持续推进，同时进行土体平衡控制和土体支撑工作，直至完成整个隧道的开挖。

6. 管片拼装：当盾构机推进到一定位置后，将开始进行管片的拼装，通过拼装系统将预制的管片安装在隧道壁上，形成完整的隧道结构。

三、盾构施工的优缺点1. 优点：- 高效快速：盾构法施工速度快，可以在较短时间内完成隧道的开挖和支护，节约施工时间。

- 环境友好：盾构法施工过程中对土地破坏小，减少了对周边环境的影响。

- 施工质量高：盾构法施工过程中可以实现高精度控制，确保隧道施工质量。

- 安全可靠：盾构机施工过程中可以及时监测地下水位和土体变化，保证工人的安全。

2. 缺点：- 成本较高：盾构机的投资和运行成本较高，对于一些小型工程可能不经济。

- 对地质条件要求高：盾构法施工对地质条件的要求比较高，对于地质复杂的地区可能会增加施工难度和风险。

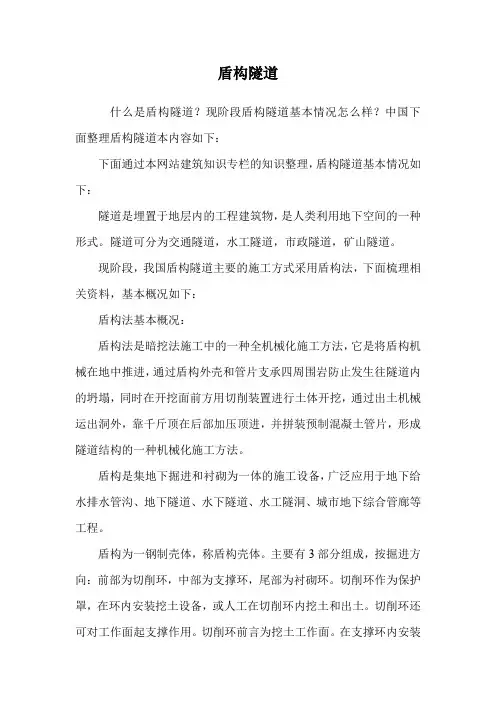

盾构隧道什么是盾构隧道？现阶段盾构隧道基本情况怎么样？中国下面整理盾构隧道本内容如下：下面通过本网站建筑知识专栏的知识整理，盾构隧道基本情况如下：隧道是埋置于地层内的工程建筑物，是人类利用地下空间的一种形式。

隧道可分为交通隧道，水工隧道，市政隧道，矿山隧道。

现阶段，我国盾构隧道主要的施工方式采用盾构法，下面梳理相关资料，基本概况如下：盾构法基本概况：盾构法是暗挖法施工中的一种全机械化施工方法，它是将盾构机械在地中推进，通过盾构外壳和管片支承四周围岩防止发生往隧道内的坍塌，同时在开挖面前方用切削装置进行土体开挖，通过出土机械运出洞外，靠千斤顶在后部加压顶进，并拼装预制混凝土管片，形成隧道结构的一种机械化施工方法。

盾构是集地下掘进和衬砌为一体的施工设备，广泛应用于地下给水排水管沟、地下隧道、水下隧道、水工隧洞、城市地下综合管廊等工程。

盾构为一钢制壳体，称盾构壳体。

主要有3部分组成，按掘进方向：前部为切削环，中部为支撑环，尾部为衬砌环。

切削环作为保护罩，在环内安装挖土设备，或人工在切削环内挖土和出土。

切削环还可对工作面起支撑作用。

切削环前言为挖土工作面。

在支撑环内安装液压千斤顶等推进机构。

在衬砌坑内衬砌砌块，设有衬砌机构。

当砌玩一环砌块后，以已砌好的砌块做后备，由支撑环内的千斤顶顶进盾构本身，开始下一循环的挖土和衬砌。

盾构施工基本概况：盾构施工时，又盾构前景定将盾构推进。

在同一土层内所需施工顶力为一常值，向一个方向掘进长度不受顶大小的限制，铺设单位长度管够所需要的订立较掘进顶管要少。

盾构施工不需要结实的后背，长距离掘进也不需要泥浆套、中继间等附加设备。

盾构断面可以做成任何形状：圆形、矩形、方形、多边形、椭圆形、马蹄形等。

采用最多的为圆形断面。

安装不同的掘进机构，盾构可在岩层、砂卵石层、密实砂层、粘土层、流砂层、淤泥层中掘进。

由于盾构的机动性，盾构法施工可以实现曲线顶进。

推荐：最新建筑行业ppp项目情况、建筑ppp知识动态，敬请关注下面ppp百科知识专栏。

盾构隧道施工组织设计盾构隧道是一种地下隧道施工方法，其通过利用盾构机进行施工，克服了传统施工方法（如开挖法）的一些缺点，如大面积地面沉降、破坏性较大等问题。

盾构隧道施工组织设计是指在盾构隧道施工前，根据具体工程条件，对施工方案进行规划、设计和组织，以确保施工的安全性、质量和进度。

一、施工方案设计（一）工程概况分析：包括隧道的位置、长度、横断面形式、地质情况、环境要求等。

（二）盾构参数设计：根据地质情况、隧道设计要求和现有盾构机性能，确定盾构机的参数，包括钻探直径、推进速度、排土方式等。

（三）施工工序设计：根据盾构机的推进速度和隧道的长度，确定施工工序和分区，并确定施工方法及顺序。

（一）项目管理机构：包括项目经理、技术经理、安全经理、质量经理等管理人员的配置，明确各职责，确保施工的统一管理和协调。

（二）施工班组组织：根据施工工序和施工步骤，确定不同施工班组的配置和人员配备，明确各班组的职责和权限。

（三）设备管理与维护：对盾构机以及其他辅助设备进行管理和维护，确保设备的正常运行和安全使用。

（四）施工进度计划：合理安排施工进度，确保各施工工序的顺利进行，并能应对突发情况的发生。

（五）材料和物资采购计划：根据施工工序的需求，提前进行材料和物资的采购安排，以确保施工所需的材料的及时供应。

（六）安全保障措施：根据地质情况和盾构施工的特点，制定相应的安全防护措施，如通风、防火、防爆等，确保施工人员的安全。

（七）质量控制措施：建立质量检测和控制机制，对施工材料和工艺进行监控和检测，及时发现和纠正问题，保证隧道施工的质量。

（八）环境保护措施：对施工现场进行环境影响评估，并制定相应的环境保护措施，如噪声、振动和扬尘控制等。

三、施工组织设计的实施（一）组织会议：召集工程管理人员和施工人员进行会议，明确施工方案和施工组织设计，确保各方人员的知悉和理解。

（二）定期培训：培训施工人员，提高他们的技术水平和安全意识，确保施工人员具备相应的技能和知识。

盾构隧道直径盾构隧道直径是指盾构机在施工过程中所掘开的隧道的直径大小。

盾构隧道是一种用于地下工程的施工方法，它利用盾构机在地下开挖隧道，并同时进行支护，以保证施工的安全和效率。

盾构隧道直径的大小对于隧道的使用功能、施工难度和投资成本等方面都有重要影响。

盾构隧道直径与隧道的使用功能密切相关。

不同的工程项目对于隧道的使用功能有不同的要求。

例如，城市地铁隧道通常需要适应大量人员和列车的运行，因此需要较大的直径以容纳更多的空间。

而排水隧道或供水隧道则可能需要较小的直径来满足特定的需求。

因此，在设计盾构隧道时，需要根据工程项目的实际需求确定合适的直径大小，以确保隧道能够达到预期的使用功能。

盾构隧道直径也影响着施工的难度和投资成本。

通常情况下，隧道直径越大，施工难度也越大。

这是因为隧道直径的增大会增加地下土体的开挖量，同时也会增加隧道的支护工作量。

盾构机在施工过程中需要克服更大的土压力，所需的推进力和功率也会增加。

因此，隧道直径的增大将会增加施工的复杂性和风险，从而导致施工成本的增加。

在确定盾构隧道直径时，还需要考虑地质条件和地下设施的影响。

地质条件主要指地下土体的稳定性和岩石的坚硬程度。

盾构隧道在不同的地质条件下需要采取不同的措施来确保施工的安全和顺利进行。

地下设施主要包括地下管道、电缆和地铁等，盾构隧道的直径需要考虑与这些设施的冲突问题，以避免对地下设施造成损坏或影响。

盾构隧道直径的选择还需要综合考虑经济效益和环境影响等因素。

较大的隧道直径可能会增加工程的投资成本，但也能提供更大的使用空间和更好的通行条件。

而较小的隧道直径则可以节约工程成本，但可能会对周围环境产生一定的影响。

因此，在选择盾构隧道直径时，需要综合考虑各种因素，以找到最佳的平衡点。

盾构隧道直径是一个关键的设计参数，它对隧道的使用功能、施工难度和投资成本等方面都有重要影响。

在确定盾构隧道直径时，需要综合考虑工程项目的实际需求、地质条件和地下设施的影响，以及经济效益和环境影响等因素，以确保隧道能够安全、高效地进行施工和使用。
