RCS-951A微机保护通信说明_适用于RCS-951AV2.11及以上版本_

ZL_YJBH0321.0912RCS-915AB-HB型微机母线保护装置技术和使用说明书RCS-915AB-HB 微机母线保护装置技术说明书使用说明书调试大纲南瑞继保电气有限公司南瑞继保电气有限公司版权所有2009.12（R1.0）此说明书适用于2.10及以上版本程序。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：目录1概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3性能特征 (1)2技术参数 (1)2.1额定参数 (1)2.2功耗 (1)2.3电源 (1)2.4主要技术指标 (2)2.5环境参数 (2)2.6电磁兼容 (2)2.7绝缘试验 (2)2.8机箱参数及安装方式 (2)2.9通讯 (2)3工作原理 (2)3.1装置硬件配置 (2)3.2原理说明 (3)4装置整体介绍 (15)4.1输出接点 (15)4.2装置接线端子 (16)4.3结构与安装 (20)4.4装置面板布置 (21)5整定方法及用户选择 (22)5.1装置参数定值 (22)5.2系统参数定值 (23)5.3母差保护定值 (25)5.4失灵保护定值 (28)6装置使用说明 (35)6.1装置液晶显示说明 (35)6.2命令菜单使用说明 (39)7调试大纲 (42)7.1试验注意事项 (42)7.2交流回路校验 (42)7.3输入接点检查 (42)7.4整组试验 (42)7.5输出接点检查 (44)7.6开关传动试验 (45)7.7带负荷试验 (45)8装置的运行说明 (46)8.1装置的组成 (46)8.2装置异常信息含义及处理建议 (46)8.3安装注意事项 (48)8.4保护运行注意事项 (48)附录1：模拟盘简介 (49)1概述1.1 应用范围RCS-915AB-HB型微机母线保护装置，适用于各种电压等级的单母线、单母分段、双母线等两段母线及以下的各种主接线方式，母线上允许所接的线路与元件数最多为21个（包括母联），并可满足有母联兼旁路运行方式主接线系统的要求。

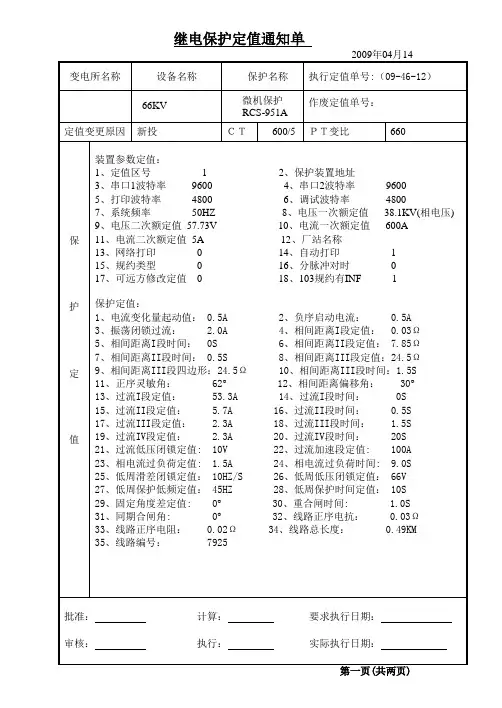

2009年04月14变电所名称设备名称保护名称执行定值单号:（09-46-12）66KV 微机保护RCS-951A作废定值单号：定值变更原因新投ＣＴ600/5ＰＴ变比660保护定值装置参数定值：1、定值区号 12、保护装置地址3、串口1波特率96004、串口2波特率96005、打印波特率48006、调试波特率48007、系统频率50HZ 8、电压一次额定值38.1KV(相电压) 9、电压二次额定值57.73V 10、电流一次额定值600A11、电流二次额定值5A 12、厂站名称13、网络打印0 14、自动打印 115、规约类型0 16、分脉冲对时017、可远方修改定值0 18、103规约有INF 1保护定值：1、电流变化量起动值： 0.5A2、负序启动电流： 0.5A3、振荡闭锁过流： 2.0A4、相间距离I段定值： 0.03Ω5、相间距离I段时间： 0S6、相间距离II段定值： 7.85Ω7、相间距离II段时间： 0.5S 8、相间距离III段定值：24.5Ω9、相间距离III段四边形：24.5Ω 10、相间距离III段时间：1.5S11、正序灵敏角： 62° 12、相间距离偏移角： 30°13、过流I段定值： 53.3A 14、过流I段时间： 0S15、过流II段定值： 5.7A 16、过流II段时间： 0.5S17、过流III段定值： 2.3A 18、过流III段时间： 1.5S19、过流IV段定值： 2.3A 20、过流IV段时间： 20S21、过流低压闭锁定值: 10V 22、过流加速段定值: 100A23、相电流过负荷定值: 1.5A 24、相电流过负荷时间: 9.0S25、低周滑差闭锁定值： 10HZ/S 26、低周低压闭锁定值： 66V27、低周保护低频定值： 45HZ 28、低周保护时间定值： 10S29、固定角度差定值: 0° 30、重合闸时间: 1.0S31、同期合闸角: 0° 32、线路正序电抗： 0.03Ω33、线路正序电阻： 0.02Ω 34、线路总长度： 0.49KM35、线路编号： 7925批准：计算：要求执行日期：审核：执行：实际执行日期：第一页(共两页)2009年04月14日变电所名称设备名称保护名称执行定值单号:（09-46-12）微机保护RCS-951A作废定值单号：定值变更原因新投ＣＴ600/5ＰＴ变比660保护定值运行方式控制字：整定“1”表示投入,“0”表示退出1、投振荡闭锁 02、投I段相间距离 13、投II段相间距离 14、投III段相间距离 15、重合加速II段Z 06、重合加速III段Z 07、投I段过流方向 0 8、投II段过流方向 09、投III段过流方向 0 10、投IV段过流方向 0 11、过流低压闭锁I段 0 12、过流低压闭锁II段 0 13、过流低压闭锁III段 0 14、过流低压闭锁IV段 0 15、TV断线留过流I段 1 16、双回线相继速动 0 17、负荷侧 0 18、不对称相继速动 0 19、投相电流过负荷 1 20、投低周保护 0 21、投低周滑差闭锁: 0 22、投重合闸 1 23、投检相邻线有流 0 24、投检同期方式 0 25、检线无压母有压 0 26、检母无压线有压 0 27、检线无压母无压 0 28、投重合闸不检 1 29、TV断线锁重合 0 30、III段及以上闭重 0 31、三相故障闭重 0装置软压板功能：“1”表示投入,“0”表示退出1、双回线相继速动压板 02、投距离保护压板 13、投过流I段压板 14、投过流II段压板 15、投过流III段压板 16、投过流IV段压板 07、不对称速动压板 0 8、投低周保护压板 0 9、闭锁重合闸压板 0注:1.最大负荷150A。

DSA产品调试注意事项DSA系列208调试注意事项一、不能带电插拔串口，不能带电接串口线，不能带电插拔硬件。

二、YK,YZ板测温度T+ T-间有电阻，T- COM间短接测直流电压，腊涌管需换成400A不能同时测温度和直流电压，这样会影响测量精度三、YZ板温度需减去25的偏移四、YK板带电插拔会引起所有对象动作原因是硬件缺闭锁回路到现场更换YK板时，必须在征得用户同意后打开该YK板上的所有压板，然后才能上电。

现场调试做YK调试试验时，在条件允许下，必须所有YK对象分时合分一次，所有YK对象合时分合一次。

五、电源板交流直流不能同时接入。

六、液晶板带液晶板时，CPU上的MAX232需去掉，芯片座脚8-9短接7-10短接七、YC板I<0.06时I＝0，I<0.1时P、Q测量值不准，179.5度<I<180.5度P、Q测量值不准版本不同的程序不能互换，送后台数据个数不一样八、GPS板在unit_info[08]. unit_type设为08,没有GPS板，不能设程序版本弄错可能影响BUS总线通信208不能插两块相同程序的GPS九、YM板现场试验时先要弄清采集回路电压等级及采集原理十、切换板注意三排端子主机、备机、输出定义切换主副机运行状态YX位0xff0、0xff1.十一、CPU板设置时，YK号不能重，port_info[].mirror_unit设置的单元不能重普通型：用COMM0722，编译ROM.bat生成Main.hex下装。

BIOS程序在一个芯片上，规约程序和规约参数(rom.c)在另一个芯片上。

1．带电铃电笛YK板可以设置（必须用comm0722_sound）BH_EVENT_ALARM 如果不用，请用Comm0722_nosound，或设置处YK板设成3f 2．CDT上送YC可以设偏移YC_OFFSET3．CAN网上单元不用快速送YC，在CAN_important_yc_unit内设置成FF4．后台只收到eb 90 eb 90 eb 90 报文，没有实际内容，ROM.C里面设了PROTOCOL.C缺少该规约的链接网络型：程序下装comm_ARM7.rom，rom.c单独下装，因为rom.c没有经过编译，rom.c 修改时不要增减行，不要增减汉字，不要增减标点。

一、应用范围：RCS-915A/B型微机母线保护装置，适用于各种电压等级的单母线、单母分段、双母线等各种主接线方式，母线上允许所接的线路与元件最多为21个（包括母联），其中B型保护可满足有母联兼旁路运行方式主接线系统的要求。

二、保护配置：RCS-915A/B型微机母线保护装置设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护（仅A型保护有）以及断路器失灵保护等功能。

三、原理说明：3.1母线差动保护母线差动保护由分相式比率差动元件构成，TA极性要求支路TA同名端在母线侧，母联TA同名端在一母侧，差动回路包括母线大差回路和各段母线小差回路。

母线大差是指除母联开关和分段开关处所有支路电流所构成的差动回路。

某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。

母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。

3.1.1起动元件3.1.2比率差动元件为防止在母联开关断开的情况下，弱电源侧母线发生故障时大差比率差动元件的灵敏度不够，大差比例差动元件的比率制动系数有高低两个定值。

母联开关处于合闸位置以及投单母线或刀闸双跨时大差比率差动元件采用比率制动系数高值，而当母线分列运行时制动转用比率系数低值。

小差比例差动元件则固定取比率制动系数高值。

3.1.3故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比例差动元件，做为差动保护的区内故障判别元件。

对于分段母线或双母线接线方式，根据各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，做为故障母线选择元件。

当双母线按单母方式运行不需进行故障母线的选择时可投入单母方式压板。

当元件在倒闸过程中两条母线经刀闸双跨，则装置自动识别为单母运行方式。

这两种情况下都不进行故障母线的选择，当母线发生故障时将所有母线同时切除。

母差保护另设一后备段，当抗饱和母差动作（下述TA饱和检测元件二检测为母线区内故障），且无母线跳闸，则经过250ms切除母线上所有的元件。

RCS-900系列线路保护测试一、RCS-901A 型超高压线路成套保护RCS-901A 配置：主保护：纵联变化量方向，纵联零序，工频变化量阻抗；后备保护：两段（四段）式零序，三段式接地/相间距离；1) 工频变化量阻抗继电器：保护原理：故障后 F 点的电压 Uf = 0，等价于两个方向相反的电压源串联，如果不考虑故障瞬间的暂态分量，则根据叠加定律，有根据保护安装处的电压变化量U ∆和电流变化量I ∆，保护构造出一个工作电压opU ∆来反映U ∆和I ∆，其定义为 set opZ I U U ⋅∆-∆=∆ ，物理意义如下图所示当故障点位于不同的位置时，工作电压opU ∆具有不同的特征正向故障： 区内 f op U U ∆>∆区外 f op U U ∆<∆反向故障： f op U U ∆<∆所以：根据工作电压opU ∆的和△Uf 的幅值比较就可以正确地区分出区内和区外故障，而且具有方向性。

其中，根据前面的定义，△Uf = 故障前的F 点的运行电压，一般可近似取系统额定电压（或增加5%的电压浮动裕度）。

工频变化量阻抗继电器本质上就是一个过电压继电器；工频变化量阻抗继电器并不是常规意义上的电压继电器，由于其工作电压opU ∆构造的特殊性（能同时反映保护安装处短路电压和电流的变化），它具有和阻抗继电器完全一致的动作特性，固而称其为阻抗继电器；● 动作特性分析：正向故障时：工作电压)Z Z (I Z I Z I Z I U U set s set s setop +⋅∆-=⋅∆-⋅∆-=⋅∆-∆=∆短路点处的电压变化量（注意：fU ∆的方向！） )Z Z (I U f s f+⋅∆=∆ 所以：动作判据 f op U U ∆≥∆等价于 s set s f Z Z Z Z +≤+，结论：正向保护区是以（-Zs ）为圆心，以 |Zset + Zs| 为半径的圆。

当测量到的短路阻抗 Zf 位于圆内（正向区内）则动作，位于圆外（正向区外）不动；反向故障时：工作电压)Z Z (I Z I Z I Z I U U setR set R setop -⋅∆=⋅∆-⋅∆-=⋅∆-∆=∆短路点处的电压变化量（注意：fU ∆的方向！） )Z Z (I U f R f+⋅∆-=∆ 所以：动作判据 f op U U ∆≥∆等价于 R set R f Z Z Z )Z (-≤--，结论：反向保护区是以 ZR 为圆心，以 |ZR –Zset|为半径的圆。

南京南瑞继保电气有限公司南瑞继保（2003） 研发一部第 号 批准：RCS 系列保护装置生产型号说明一、目的及型号编码说明为配合RCS 系列保护测控装置新面板的生产，方便订货、设计、生产等流程，将各保护测控装置进行统一格式编号，格式如下：RCS-901AL-11AAT_03001通信接口选择：A－两路双绞线RS485/232B－两路光纤RS485C－两路以太网（光纤）D－两路以太网（RJ45）装置功能，可能有多位（见下表说明）装置基本型号（面板标识）特殊装置标识机械结构：A－背板端子为焊接式B－背板端子为螺钉式直流电源（DC）选择：1－DC=110V 2－DC=220V 4－DC=48V二次开发单号或地区标识交流电流（AC）选择：1－AC=1A 5－AC=5A *－AC=1A和5A需说明的内容：● 装置面板上型号只印基本型号，装置的整体型号和条形码用不干胶贴于装置上，条形码用于识别生产日期、材料等信息。

● 此编号的前半部分（RCS-901AL-11AA ）是针对装置的标准配置，硬件的升级通过装置配置表和条形码体现，RCS-900系列均为焊接式；后半部分（T_03001）用于识别地区标准程序或特殊工程。

● 装置的订货和生产均以标准配置为基础，标准配置不能满足要求时，用特殊工程的二次开发单号体现。

● 特殊程序归档时，需在文件名上体现二次开发单号。

● 机箱型号包括机箱、面板标识及指示灯，以大写罗马字区分。

附地区编号：北京-BJ 天津-TJ 河北-HE 山西-SX 辽宁-LN 吉林-JL 内蒙-NM 陕西-SN 甘肃-GS 青海-QH 宁夏-NX 新疆-XJ 河南-HA 上海-SH 江苏-JS 浙江-ZJ 安徽-AH 山东-SD 福建-FJ 湖北-HB 湖南-HN 江西-JX 四川-SC 西藏-XZ 重庆-CQ 广东-GD 广西-GX 海南-HQ 云南-YN 贵州-GZ 黑龙江-HL 国外-GW三、RCS-900系列线路及辅助保护装置型号说明：三、RCS-985系列发电机变压器组成套保护装置型号说明：四、RCS-993系列失步解列装置型号说明：五、变压器及非电量保护研发一部：李九虎2003-09-11。

RCS-9611A 馈线保护测控装置1 基本配置及规格： 1.1基本配置RCS-9611A 适用于110KV 以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控，也可用作110KV 接地系统中的电流电压保护及测控装置。

可在开关柜就地安装。

保护方面的主要功能有：1）三段定时限过流保护，其中第三段可整定为反时限段；2）三段零序过流保护/小电流接地选线；3）三相一次重合闸（检无压或不检）；4）过负荷保护；5﹚过流/零序合闸后加速保护（前加速或后加速）；6）低周减载保护；7）独立的操作回路及故障录波。

测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）U A 、U B 、U C 、U 0、U AB 、U BC 、U CA 、I A 、I C 、I0、P 、Q 、 COS ф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE 等；5）4路脉冲输入。

1.2 技术数据技术数据同RCS-9611（详见RCS-9611说明书的第1.2节） 2 装置原理2.1 硬件配置及逻辑框图见附图RCS-9611A 2.2 模拟输入模拟输入说明同RCS-9611 2.3 软件说明本装置保护功能可涵盖RCS-9611的保护功能。

本装置的过负荷保护、重合闸、低周减载、PT 断线检查、对时功能同RCS-9611,其不同之处特别说明如下： 2.3.1 定时限过流本装置设三段定时限过流保护，各段电流及时间定值可独立整定，分别设置整定控制字控制这三段保护的投退。

其中过流Ⅲ段可通过控制字FSX 选择采用定时限还是反时限（若为1，则过流Ⅲ段为反时限段，若为0，则过流Ⅲ段为定时限段，）。

根据国际电工委员会(IEC255-4)和英国标准规范(BS142.1996)的规定，一般采下列三个标准特性方程： 一般反时限： t I I t 1)(0.140.02-= (1)非常反时限： t I I t 1)(13.5-= (2)极端反时限： t I I t 1)(802-=(3)上式中，I p 为电流基准值，取过流Ⅲ段定值I3zd ；t p 为时间常数，取过流Ⅲ段时间定值T3zd ，范围为0～1S 。

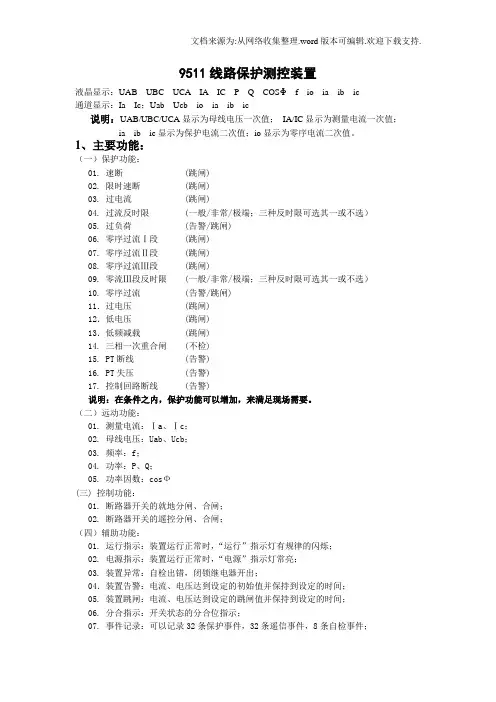

9511线路保护测控装置液晶显示：UAB UBC UCA IA IC P Q COSΦf io ia ib ic通道显示：Ia Ic；Uab Ucb io ia ib ic说明：UAB/UBC/UCA显示为母线电压一次值；IA/IC显示为测量电流一次值；ia ib ic显示为保护电流二次值；io显示为零序电流二次值。

1、主要功能：（一）保护功能：01. 速断 (跳闸)02. 限时速断 (跳闸)03. 过电流 (跳闸)04. 过流反时限 (一般/非常/极端；三种反时限可选其一或不选）05. 过负荷 (告警/跳闸)06. 零序过流Ⅰ段 (跳闸)07. 零序过流Ⅱ段 (跳闸)08. 零序过流Ⅲ段 (跳闸)09. 零流Ⅲ段反时限 (一般/非常/极端；三种反时限可选其一或不选）10. 零序过流 (告警/跳闸)11．过电压 (跳闸)12．低电压 (跳闸)13．低频减载 (跳闸)14. 三相一次重合闸 (不检)15. PT断线 (告警)16. PT失压 (告警)17. 控制回路断线 (告警)说明：在条件之内，保护功能可以增加，来满足现场需要。

（二）远动功能：01. 测量电流：Ⅰa、Ⅰc；02. 母线电压：Uab、Ucb；03. 频率：f；04. 功率：P、Q；05. 功率因数：cosФ(三) 控制功能：01. 断路器开关的就地分闸、合闸；02. 断路器开关的遥控分闸、合闸；（四）辅助功能：01. 运行指示：装置运行正常时，“运行”指示灯有规律的闪烁；02. 电源指示：装置运行正常时，“电源”指示灯常亮；03. 装置异常：自检出错，闭锁继电器开出；04．装置告警：电流、电压达到设定的初始值并保持到设定的时间；05. 装置跳闸：电流、电压达到设定的跳闸值并保持到设定的时间；06. 分合指示：开关状态的分合位指示；07. 事件记录：可以记录32条保护事件，32条遥信事件，8条自检事件；08. 在线修改：“保护投退”及“保护定值”修改可以通过计算机通讯后直接修改保存；09. 在线打印：通过计算机通讯后可以直接打印保护菜单中的任何界面；10. 通讯功能：具有485通讯方式。

66kV 线路保护装置运行规程1.保护装置组成：66KV 线路保护由RCS-951A 微机距离保护装置构成，其保护包括：距离保护、过流保护、低周保护、不对称故障速动保护、加速保护以及不检定三相重合闸。

该保护装置是南京南瑞生产的高压线路成套快速微机保护装置。

用于中性点不接地系统的输电线路保护，该保护有如下功能：1.1距离保护:包括三段式相间距离； 1.2过流保护: 包括四段方向过流。

1.3辅助保护:a. 合闸于故障保护；b. 不对称故障速动保护。

1.4三相重合闸。

2． 面板显示灯说明：“运行”灯为绿色，装置正常运行时点亮；“TV 断线”灯为黄色，当发生电压回路断线时点亮； “充电” 灯为黄色，当重合闸充电完成时点亮； “跳闸”、“重合闸” 灯为红色，当保护动作出口时点亮，在按“信号复归”钮后熄灭。

“跳位”红灯、“合位”绿灯则反应开关当时的状态。

“Ⅰ母”、“Ⅱ母”绿灯则反应当时电压取用哪条母线的状态（Ⅰ母对应南母，Ⅱ母对应北母）。

3． 液晶显示说明：3．1 保护正常运行时液晶显示:▌。

3．2保护动作时液晶显示:当系统发生故障时，保护装置能通过液晶显示器显示出保护的跳闸信息，并可自动打印或通过设在屏上的打印按钮手动打印保护动作时间、动作元件、保护的状态、2.故障测距结果 002.6 KM当保护动作时液晶显示最新一次报告，当多个元件动作时，所有动作元件及测距结果将滚屏显示。

3．3 装置自检报告：当保护装置硬件自检出错或系统运行异常时，立即显示自检报告，当有多个出错信息时，所有自检信息将滚屏显示。

4．保护屏压板、按钮及切换把手说明：4．1 压板：1LP1—66kV XX线保护跳闸出口1LP2--66kV XX线重合闸出口1LP4--投66kV XX线检修状态（其投入将闭锁信号远传，正常运行时应退出）1LP5--投66kV XX线距离保护1LP6--投66kV XX线过流Ⅰ段保护1LP7--投66kV XX线过流Ⅱ段保护1LP8--投66kV XX线过流Ⅲ段保护1LP9--投66kV XX线过流Ⅳ段保护1LP10—备用1LP11--投66kV XX线不对称速动保护1LP12--投66kV XX线低周保护1LP13--闭锁66kV XX线重合闸1LP14--66kV XX线保护跳闸录波1LP15--66kV XX线重合闸录波4．2 切换把手：1QK1-- 66kV XX线保护切换把手1CK-- 66kV XX线电压切换把手以上四个把手功能均已取消．．．．．．．．．．．．。

RCS-9611A_CD充电保护测控装置1 基本配置及规格：1.1基本配置RCS-9611A_CD适用于110KV以下电压等级的母线充电保护及测控，也可用作110KV以下电压等级的母联保护及测控装置。

可在开关柜就地安装。

保护方面的主要功能有：1）短充过流保护；2）短充零序过流保护；3）两段长充过流保护(可经复压闭锁)；4）两段长充零序过流保护(零序电流可自产也可外加)；5）独立的操作回路及故障录波。

测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合；3）UA、UB、UC、U0、UAB、UBC、UCA、IA、IC、I0、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等。

1.2 技术数据1.2.1 额定数据直流电源：220V，110V 允许偏差+15％，-20％交流电压：100/3V，100V交流电流：5A，1A频率：50Hz1.2.2 功耗交流电压：< 0.5V A/相交流电流：< 1V A/相 (In =5A)< 0.5V A/相 (In =1A)直流：正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流：电流定值： 0.1In～20In时间定值：0～100S定值误差：< 5％②遥测量计量等级：电流：0.2级其他：0.5级③遥信分辨率：<2ms信号输入方式：无源接点装置原理2.1 硬件配置同RCS-9611A，逻辑框图见附图RCS-9611A_CD2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。

Ia、Ib、Ic、Ios输入为保护用模拟量输入，IA、IC为测量用专用测量CT输入，保证遥测量有足够的精度。

Ios零序电流输入用作零序过流保护用，零序电流的接入最好用专用零序电流互感器接入，若无专用零序电流互感器，在保证零序电流能满足小接地系统保护选择性要求前提下用三相电流之和即CT的中性线电流。

南瑞继保电气有限公司版权所有2002.06（V1.0）本说明书适用于 RCS-951A V1.13及以上程序版本V1.00及以上程序版本RCS-951B本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：业务联系电话：（025）3406078 3439746传真：（025）3438965技术支持电话：（025）3429900-2708/2712传真：（025）3429900-2712工程服务电话：（025）2107703传真：（025）2100770质量保证电话：（025）2100660传真：（025）2100797目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置 (1)1.3 性能特征 (1)2 技术参数 (2)2.1机械及环境参数 (2)2.2 额定电气参数 (2)2.3 主要技术指标 (2)3 软件工作原理 (5)3.1 保护程序结构 (5)3.2 装置总起动元件 (5)3.3 保护起动元件 (6)3.4 距离方向继电器 (6)3.5过流方向继电器 (7)3.6 距离继电器 (8)3.7 不对称相继速动保护 (15)3.8 双回线相继速动保护 (16)3.9 低周保护 (16)3.10 重合闸 (16)3.11 正常运行程序 (17)3.12 各保护方框图 (18)4 硬件原理说明 (27)4.1 装置整体结构 (27)4.2 装置面板布置 (28)4.3 装置接线端子 (28)4.4 输出接点 (29)4.5 结构与安装 (30)4.6 各插件原理说明 (30)5 定值内容及整定说明 (40)5.1 装置参数及整定说明 (40)5.2保护定值及整定说明 (41)5.3 压板定值 (46)5.4 IP地址 (47)RCS-951A(B)型高压输电线路成套保护装置技术说明书1 概述1.1 应用范围RCS-951A(B)为由微机实现的数字式输电线路成套快速保护装置，主要用于中性点不接地或小接地系统中输电线路的主保护及后备保护。

RCS-959A--6U 微机保护通讯说明1. 定值通讯说明定值中所有数值型定值为2位小数方式，占用2个字节开关量定值每个占1位，从低位开始排列第0位：过流Ⅰ段动作第1位：过流Ⅱ段动作第2位：合闸加速动作第3位：跳进线1第4位：跳进线2第5位：零序跳闸第6位：零序加速跳闸第7位：备用1第8位：备自投动作合分段开关第9位：重合闸动作第10位：备用2第11位：备用3第13位：备用4第14位：备用5第15位：备用6第16位：整组起动动作事件中某位置1，表示该位对应元件动作电流占2个字节，2位固定小数，单位为安培0. 弹簧未储能1. 控制回路断线2. Ⅰ母PT断线3. Ⅱ母PT断线4. CT断线5. TWJ异常6. TWJ1异常7. TWJ2异常8. RAM出错9. ROM出错10. 定值出错11. 出口回路故障12. 电源故障13. 备用114. 备用215. 事故总信号3. 保护模拟量说明0. TWJ1. HWJ2. TWJ13. TWJ24. 手跳接点5. 闭锁重合6. 闭锁自投7. KKJ闭锁自投8. 跳闸压板9. 合闸压板10. 装置检修11. 遥控投入12. 开入113. 开入214. 开入315. 开入416. 开入517. 开入618. 开入719. 开入820. 开入921. 24V开入122. 24V开入26. 小电流接地数据说明：1个字节(最后三项)。

1.2倍额定值。

RCS-943TM微机保护通信说明1.概述1.1 本装置可提供IEC60870-5-103规约和LFP规约，通信速率可整定；1.2 与通信有关的定值（在装置参数菜单中）：（1） 通信地址：指后台通信管理机与本装置通信的地址；（2） 串口1波特率、串口2波特率：设定通信速率；（3） 规约类型：当采用IEC60870-5-103规约置为“0”，采用LFP规约置为“1”； （4） 可远方修改定值：允许后台修改装置的定值时置为“1”，否则置为“0”； （5） 103规约有INF：固定整定为“1”。

1.3 装置参数和IP地址不可远方修改，LFP规约仅上送保护定值；1.4 定值个数和定义请参见说明书。

1.5 本通信规约仅适用于RCS-943TMV2.10及以上版本2．LFP规约通信说明通信层设置：1位起始位，8位数据位，无校验位，1位停止位；2.1 保护定值通讯说明定值区号 标志(0x55) R定值个数 R开关量个数R定值 R控制字其中：R定值个数、R开关量个数分别指保护数值定值和开关量的个数，各占1个字节；R定值指保护定值，每个定值占2个字节，个数由R定值个数决定；R控制字指保护定值中的控制字；R定值、R开关量的具体内容见装置说明书（装置参数不上送）。

2.2 故障事件报告说明（共9个字节、时间均为二进制码）1 2 3 4 5 6 7 8 9年 月 日 时 分 秒 毫秒L 毫秒H 故障动作信息故障动作信息共4位，定义如下，“1”表示动作,“0”表示未动作。

0 1 2 3 4 5 6 7跳闸重合× × × × × ×2.3 自检报告说明（共13个字节）1 2 3 4 5 6 7 8 9 10-13年 月 日 时 分 秒 毫秒L毫秒H自检个数 自检内容自检内容4字节安排如下：10 11 120 存储器出错 0 跳合出口异常 0控制回路断线1 程序出错 1 定值校验出错 1过负荷2 定值出错 2 直流电源异常 2角差整定异常3 该区定值无效 3 光耦电源异常 3通道A异常4 CPU采样异常 4 母线TV断线 4通道B异常5 零序长期起动 5 线路TV断线 5无通道A数据6 装置长期起动 6 TA断线 6无通道B数据7 DSP采样异常 7 TWJ异常 7差动退出13 14 150 远跳异常 0 × 0×1 长期有差流 1 × 1×2 两侧差动异常 2 × 2 ×3 × 3 × 3 ×4 × 4 × 4 ×5 × 5 × 5 ×6 × 6 × 6 ×7 × 7 × 7 ×2.4 故障报告说明（共38个字节，时间格式为二进制码）1 2 3 4 5 6 7 8 9～14 15～20年 月 日 时 分 秒 毫秒L 毫秒H保护跳闸1 保护跳闸221～26 27～32 33～34 35～36 37～38 保护跳闸3 重合闸 测距值 Ipmax I0max保护跳闸各占6个字节，格式：1－4 5－6跳闸信息跳闸时间(ms)跳闸信息为4个字节，从低到高排列依次为：1 2 3 40 × 0距离Ⅱ段动作 0 × 0×1 电流差动保护 1 距离Ⅲ段动作 1 × 1×2 远方起动跳闸 2 距离加速 2 × 2×3 零序过流Ⅰ段 3 零序加速 3 × 3×4 零序过流Ⅱ段 4 备用 4 × 4×5 零序过流Ⅲ段 5 不对称相继速动 5 × 5×6 零序过流Ⅳ段 6 TV断线过流Ⅰ段 6 × 6×7 距离Ⅰ段动作 7 TV断线过流Ⅱ段7 × 7重合闸占6个字节，若重合闸动作，第1个字节为1，否则为0。

ＲＣＳ－９１５Ａ／Ｂ微机母线保护装置　技术说明书使用说明书调试大纲南瑞继保电气有限公司南瑞继保电气有限公司版权所有２００３．５（Ｖ２．６）　本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
