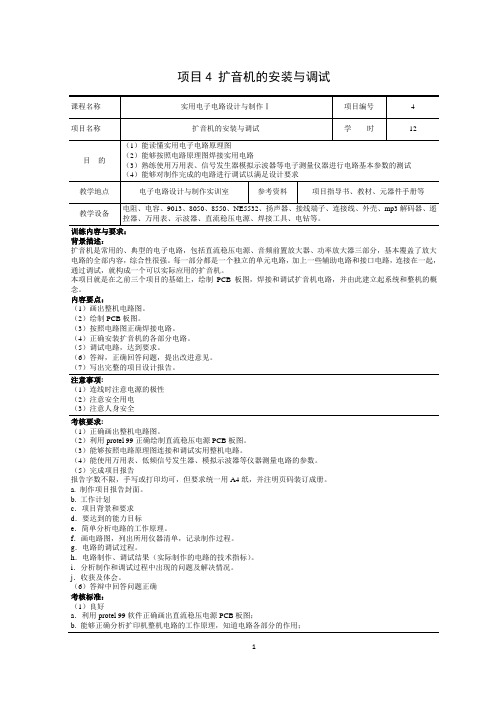

项目4 扩音机的安装与调试训练内容与要求：背景描述：扩音机是常用的、典型的电子电路，包括直流稳压电源、音频前置放大器、功率放大器三部分，基本覆盖了放大电路的全部内容，综合性很强。
每一部分都是一个独立的单元电路，加上一些辅助电路和接口电路，连接在一起，通过调试，就构成一个可以实际应用的扩音机。
本项目就是在之前三个项目的基础上，绘制PCB板图，焊接和调试扩音机电路，并由此建立起系统和整机的概念。
内容要点：（1）画出整机电路图。
（2）绘制PCB板图。
（3）按照电路图正确焊接电路。
（4）正确安装扩音机的各部分电路。
（5）调试电路，达到要求。
（6）答辩，正确回答问题，提出改进意见。
（7）写出完整的项目设计报告。
注意事项:（1）连线时注意电源的极性（2）注意安全用电（3）注意人身安全考核要求:（1）正确画出整机电路图。
（2）利用protel 99正确绘制直流稳压电源PCB板图。
（3）能够按照电路原理图连接和调试实用整机电路。
（4）能使用万用表、低频信号发生器、模拟示波器等仪器测量电路的参数。
（5）完成项目报告报告字数不限，手写或打印均可，但要求统一用A4纸，并注明页码装订成册。
a. 制作项目报告封面。
b. 工作计划c．项目背景和要求d．要达到的能力目标e．简单分析电路的工作原理。
f．画电路图，列出所用仪器清单，记录制作过程。
g．电路的调试过程。
h．电路制作、调试结果（实际制作的电路的技术指标）。
i．分析制作和调试过程中出现的问题及解决情况。
j．收获及体会。
（6）答辩中回答问题正确考核标准：（1）良好a．利用protel 99软件正确画出直流稳压电源PCB板图；b. 能够正确分析扩印机整机电路的工作原理，知道电路各部分的作用；c．具备较强的实验操作能力，基本能独立焊接、调试电路；d. 按时完成项目设计报告，并且报告结构完整、条理清晰，具有较好的表达能力。
e. 答辩中回答问题正确，表述清楚。
（2）优秀在达到良好的基础上，同时又具备以下条件a. 理论分析透彻、概念准确；b. 能独立完成项目设计全部内容；c. 能客观地进行自我评价、分析判断并论证各种信息。
