工程力学复习题答案一、单项选择题1. 刚体在平面内运动时，其运动学描述不包括以下哪一项？A. 平移B. 旋转C. 振动D. 变形答案：D2. 材料力学中，下列哪一项不是应力的类型？A. 正应力B. 剪应力C. 拉应力D. 扭应力答案：C3. 在梁的弯曲问题中，以下哪一项不是梁的内力？A. 剪力B. 弯矩C. 扭矩D. 轴力答案：C二、多项选择题1. 以下哪些因素会影响材料的弹性模量？A. 材料类型B. 温度C. 材料的微观结构D. 材料的密度答案：A, B, C2. 根据胡克定律，以下哪些描述是正确的？A. 应力与应变成正比B. 比例系数称为弹性模量C. 应力与应变成反比D. 弹性模量是材料的固有属性答案：A, B, D三、填空题1. 在材料力学中，材料在外力作用下发生形变，当外力移除后，材料能够恢复原状的性质称为_______。
答案：弹性2. 当梁受到均布载荷时，其最大弯矩通常出现在梁的_______。
答案：中点3. 材料的屈服强度是指材料在受到外力作用时，从弹性变形过渡到塑性变形的临界应力值，通常用_______表示。
答案：σy四、简答题1. 简述材料力学中应力集中的概念及其对结构设计的影响。
答案：应力集中是指在构件的局部区域，由于几何形状、材料不连续性或其他原因，导致应力值远高于周围区域的现象。
这种现象可能导致结构的局部应力超过材料的强度极限，从而引发裂纹或断裂，对结构的安全性和可靠性造成影响。
因此，在结构设计中，应尽量避免应力集中的产生，或采取适当的措施来降低其影响。
2. 描述梁在弯曲时的正应力分布规律。
答案：梁在弯曲时，其横截面上的正应力分布规律是：在中性轴上，正应力为零；在中性轴上方，正应力为拉应力，且随着距离中性轴的增加而增大；在中性轴下方，正应力为压应力，且随着距离中性轴的增加而增大。
这种分布规律可以用弯曲应力公式σ=My/I来描述，其中M是弯矩，y是距离中性轴的距离，I是横截面的惯性矩。
工程力学考试答卷（10）1．（5分）结构对称的梁在反对称载荷作用下：弯矩图对称，剪力图反对称；弯矩图反对称，剪力图对称；弯矩图和剪力图都对称；弯矩图和剪力图都反对称。
正确答案是B。
2．（5分）关于材料的力学一般性能，有如下结论，请判断哪一个是正确的：脆性材料的抗拉能力低于其抗压能力；（B）脆性材料的抗拉能力高于其抗压能力；（C）韧性材料的抗拉能力高于其抗压能力；正确答案是A。
（D）脆性材料的抗拉能力等于其抗压能力。
3．（5分）关于斜弯曲的主要特征有以下四种答案，请判断哪一种是正确的。
（A） My≠0，Mz≠0，FNx≠0；，中性轴与截面形心主轴不一致，且不通过截面形心；（B） My≠0，Mz≠0，FNx＝0，中性轴与截面形心主轴不一致，但通过截面形心；（C） My≠0，Mz≠0，FNx＝0，中性轴与截面形心主轴平行，但不通过截面形心；（D） My≠0，Mz≠0，FNx≠0，中性轴与截面形心主轴平行，但不通过截面形心。
正确答案是B。
4．（5分）两根长度相等、直径不等的圆轴受扭后，轴表面上母线转过相同的角度。
设直径大的轴和直径小的轴的横截面上的最大剪应力分别为τ1max和τ2max，材料的切变模量分别为G1和G2。
关于τ1max和τ2max的大小，有下列四种结论，请判断哪一种是正确的。
（A）τ1max>τ2max；（B）τ1max<τ2max；（C）若G1>G2，则有τ1max>τ2max；正确答案是C。
（D）若G1>G2，则有τ1max<τ2max。
5．（10分）截面为工字形的立柱受力如图所示。
试求此力向截面形心C平移的结果。
解：r =（-50, 125, 0）mm F =（0, 0, -100）kN F 向C 平移，得 FR =（0, 0, -100）kN1000000.1250.05-)(-=⨯==kj i F r F M M C C=（-12.5, -5, 0）kN ·m6．（10分）图示芯轴AB 与轴套CD 的轴线重合，二者在B 、C 处连成一体；在D 处无接触。

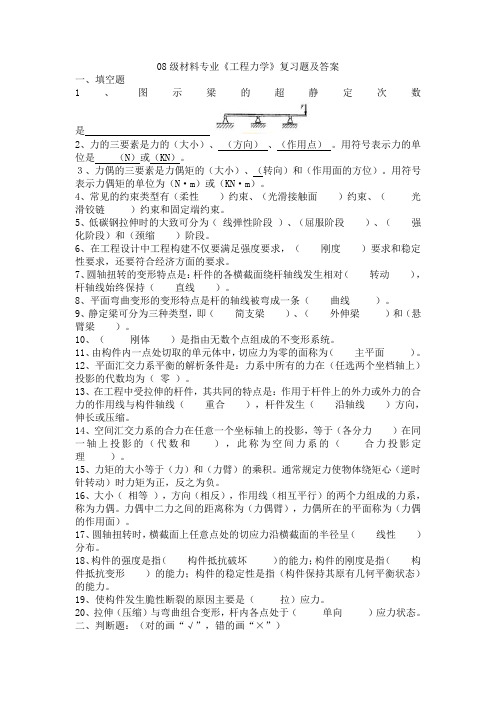

08级材料专业《工程力学》复习题及答案一、填空题1、图示梁的超静定次数是2、力的三要素是力的（大小）、（方向）、（作用点）。
用符号表示力的单位是（N）或（KN）。
３、力偶的三要素是力偶矩的（大小）、（转向）和（作用面的方位）。
用符号表示力偶矩的单位为（N·m）或（KN·m）。
4、常见的约束类型有（柔性）约束、（光滑接触面）约束、（光滑铰链）约束和固定端约束。
5、低碳钢拉伸时的大致可分为（线弹性阶段）、（屈服阶段）、（强化阶段）和（颈缩）阶段。
6、在工程设计中工程构建不仅要满足强度要求，（刚度）要求和稳定性要求，还要符合经济方面的要求。
7、圆轴扭转的变形特点是：杆件的各横截面绕杆轴线发生相对（转动），杆轴线始终保持（直线）。
8、平面弯曲变形的变形特点是杆的轴线被弯成一条（曲线）。
9、静定梁可分为三种类型，即（简支梁）、（外伸梁）和（悬臂梁）。
10、（刚体）是指由无数个点组成的不变形系统。
11、由构件内一点处切取的单元体中，切应力为零的面称为（主平面）。
12、平面汇交力系平衡的解析条件是：力系中所有的力在（任选两个坐档轴上）投影的代数均为（零）。
13、在工程中受拉伸的杆件，其共同的特点是：作用于杆件上的外力或外力的合力的作用线与构件轴线（重合），杆件发生（沿轴线）方向，伸长或压缩。
14、空间汇交力系的合力在任意一个坐标轴上的投影，等于（各分力）在同一轴上投影的（代数和），此称为空间力系的（合力投影定理）。
15、力矩的大小等于（力）和（力臂）的乘积。
通常规定力使物体绕矩心（逆时针转动）时力矩为正，反之为负。
16、大小（相等），方向（相反），作用线（相互平行）的两个力组成的力系，称为力偶。
力偶中二力之间的距离称为（力偶臂），力偶所在的平面称为（力偶的作用面）。
17、圆轴扭转时，横截面上任意点处的切应力沿横截面的半径呈（线性）分布。
18、构件的强度是指（构件抵抗破坏）的能力；构件的刚度是指（构件抵抗变形）的能力；构件的稳定性是指（构件保持其原有几何平衡状态）的能力。
宁波市建工城建专业《工程力学》考试复习题(《材料力学》部分)一、选择题5-1 梁在集中力作用的截面处，它的内力图为（ B ）（A ）Q 图有突变，M 图光滑连接； （B ）Q 图有突变，M 图有转折； （C ）M 图有突变，Q 图光滑连接； （D ）M 图有突变，Q 图有转折。
5-2 梁在集中力偶作用的截面处，它的内力图为（ C ）。
（A ）Q 图有突变，M 图无变化； （B ）Q 图有突变，M 图有转折； （C ）M 图有突变，Q 图无变化； （D ）M 图有突变，Q 图有转折。
5-3 梁在某一段内作用有向下的分布力时，则该段内M 图是一条（ B ）。
（A ）上凸曲线； （B ）下凸曲线； （C ）带有拐点心曲线； （D ）斜直线。
5-4 若梁的剪力图和弯矩图如图所示，则该图表明（ C ） （A ）AB 段有均布荷载，BC 段无荷载；（B ）AB 段无荷载，B 截面处有向上的集中力，BC 段有向上的均布荷载； （C ）A B 段无荷载，B 截面处有向下的集中力，BC 段有向上的均布荷载； （D ）AB 段无荷载，B 截面处有顺时针的集中力偶，BC 段有向上的均布荷载。
6-1．关于构件的强度、刚度和稳定性描述正确的是( C )。
（A ）只与材料的力学性质有关； （B ）只与构件的形状尺寸有关； （C ）与二者都有关； （D ）与二者都无关。
6-2．某轴的轴力沿杆轴是变化的，则在发生破坏的截面上有( D )。
（A ）外力一定最大，且面积一定最小；（B ）轴力一定最大，且面积一定最小； （C ）轴力不一定最大，但面积一定最小；（D ）轴力和面积之比一定最大。
6-3. 应用拉压正应力公式AN=σ的条件是（ B ） （A ）应力小于比极限；（B ）外力的合力沿杆轴线； （C ）应力小于弹性极限；（D ）应力小于屈服极限。
A C B⊕ΘA CB6-4. 图示四种材料的应力-应变曲线中，强度最大的是材料（A ），塑性最好的是材料（D ）。
材料⼒学基础试题（⼯程⼒学）及答案⼯程⼒学B （2）复习题⼀、选择题1、均匀性假设认为，材料内部各点的（ D ）是相同的。
（A ）应⼒；（B ）应变；（C ）位移；（D ）⼒学性质。
2、⽤截⾯法只能确定（ C ）杆横截⾯上的内⼒。
（A ）等直；（B ）弹性；（C ）静定；（D ）基本变形。
3、图⽰阶梯形杆AD 受三个集中⼒P 作⽤，设AB 、BC 、CD 段的横截⾯⾯积分别为A 、2A 、3A ，则三段杆的横截⾯（ A ）。
（A ）轴⼒不等，应⼒相等；（B ）轴⼒相等，应⼒不等；（C ）轴⼒和应⼒都相等；（D ）轴⼒和应⼒都不等。
4、对于低碳钢，当单向拉伸应⼒不⼤于（ A ）时，虎克定律E σε=成⽴。
（A ）⽐例极限P σ；（B ）弹性极限e σ；（C ）屈服极限s σ；（D ）强度极限b σ。
5、插销穿过⽔平放置的平板上的圆孔，在其下端受有⼀拉⼒P 。
该插销的剪切⾯⾯积和挤压⾯积分别等于（ B ）。
（A ）21,4dh D ππ；（B ）221,()4dh D d ππ-；（C ）21,4Dh D ππ；（D ）221,()4Dh D d ππ-。
6、在下列四种⼯程材料中，有下列四种说法：（A ）松⽊、铸铁可应⽤各向同性假设；（B ）松⽊不可应⽤各向同性假设；（C ）铸铁、松⽊、玻璃可应⽤各向同性假设；（D ）铸铜、铸铁、玻璃、松⽊可应⽤各向同性假设。
正确答案是 B 。
7 、设受⼒在弹性范围内，问空⼼圆杆受轴向拉伸时，外径与壁厚的下列四种变形关系中哪⼀种是正确的？(A) 外径和壁厚都增⼤； (B) 外径和壁厚都减⼩； (C) 外径减⼩，壁厚增⼤； (D) 外径增⼤，壁厚减⼩。
正确答案是 B 。
名姓号学号班8、图⽰结构中⼆杆的材料相同，横截⾯⾯积分别为A和2A，问以下四种答案中哪⼀种是该结构的许⽤载荷？[σAF=；2][σ[AF=； (B) ][](C) ]4[[σAF=。
]3[F=； (D) ]][σA正确答案是 B 。
工程力学复习题跟答案1. 静力学基础- 题目：解释什么是静力平衡，并给出一个简单的例子。
- 答案：静力平衡是指物体在受到多个外力作用下，其合力为零，物体保持静止或匀速直线运动的状态。
例如，悬挂的物体在重力和绳索的拉力作用下保持静止，这两种力相互平衡。
2. 材料力学- 题目：简述材料的弹性模量和屈服强度的概念。
- 答案：弹性模量是材料在弹性范围内应力与应变比值的物理量，它反映了材料的刚性。
屈服强度是指材料在受到外力作用时，从弹性变形过渡到塑性变形的临界应力值。
3. 结构力学- 题目：什么是弯矩，它对结构的影响是什么？- 答案：弯矩是作用在梁或结构上的力矩，它导致结构产生弯曲。
弯矩对结构的影响包括引起结构的变形和应力分布，过大的弯矩可能导致结构的破坏。
4. 动力学- 题目：描述牛顿第二定律，并给出一个应用实例。
- 答案：牛顿第二定律指出，物体的加速度与作用在其上的合力成正比，与物体的质量成反比。
公式为 F = ma。
例如，汽车在加速时，发动机产生的力（F）与汽车的质量（m）和加速度（a）有关。
5. 流体力学- 题目：解释伯努利定律，并说明它在工程中的应用。
- 答案：伯努利定律表明，在理想流体中，流速增加时，流体的静压会减小。
这个原理在飞机的机翼设计中得到应用，通过改变机翼上下方的空气流速，产生升力。
6. 振动分析- 题目：什么是自由振动和阻尼振动，它们有何不同？- 答案：自由振动是指没有外力作用下，系统在初始位移和初始速度下产生的振动。
阻尼振动是指在振动过程中，由于外部阻力（如空气阻力、摩擦力等）的存在，振动幅度逐渐减小的振动。
7. 疲劳分析- 题目：简述什么是疲劳失效，并解释疲劳寿命的基本概念。
- 答案：疲劳失效是指材料在反复加载和卸载过程中，经过一定次数后突然断裂的现象。
疲劳寿命是指材料在反复加载下能够承受的最大循环次数。
8. 非线性力学- 题目：解释什么是非线性力学，并给出一个实际的例子。
- 答案：非线性力学是指那些不遵循线性关系（即应力与应变成正比）的力学现象。
大学工程力学试题及答案一、选择题（每题2分，共20分）1. 以下哪项不是材料力学中的基本假设？A. 均匀性假设B. 连续性假设C. 各向同性假设D. 各向异性假设答案：D2. 梁的弯曲应力公式为：A. σ = (M/I) * (y/R)B. σ = (M/I) * (R/y)C. σ = (M/I) * (y/R)D. σ = (M/I) * (R/y)答案：C3. 弹性模量E的单位是：A. N/mB. N/m²C. PaD. J/m³答案：C4. 以下哪种材料不属于脆性材料？A. 玻璃B. 陶瓷C. 橡胶D. 混凝土答案：C5. 根据能量守恒定律，以下说法不正确的是：A. 机械能守恒B. 能量可以无中生有C. 能量可以转化为其他形式D. 能量守恒定律适用于所有物理过程答案：B6. 静定结构与超静定结构的主要区别在于：A. 材料种类B. 受力情况C. 几何形状D. 约束数量答案：D7. 以下哪种情况不属于平面力系的平衡条件？A. 合力为零B. 合力矩为零C. 合外力为零D. 合外力矩为零答案：C8. 梁的剪力图和弯矩图可以用来确定：A. 梁的变形B. 梁的内力C. 梁的自重D. 梁的外力答案：B9. 梁的挠度与弯矩之间的关系是：A. 线性关系B. 非线性关系C. 没有关系D. 反比关系答案：B10. 以下哪种方法不适用于解决超静定结构问题？A. 弯矩分配法B. 力法C. 位移法D. 能量法答案：A二、填空题（每题2分，共20分）1. 材料的弹性模量E与泊松比μ之间的关系是E = _______。
答案：2G(1+μ)2. 梁在纯弯矩作用下，其横截面上的应力分布为_______。
答案：线性分布3. 在静力平衡状态下，一个物体的合力为_______。
答案：零4. 材料力学中的胡克定律表明，在弹性范围内，材料的应力与应变之间存在_______关系。
答案：线性5. 梁的弯矩与截面的惯性矩I成_______关系。
工程力学材料力学考研试题及答案### 工程力学材料力学考研试题及答案#### 一、选择题1. 下列哪项不是材料力学研究的范畴？（）A. 材料的应力-应变关系B. 材料的疲劳寿命C. 材料的热膨胀系数D. 材料的弹性模量答案： C2. 根据胡克定律，当材料受到正应力时，其应变与应力的关系是（）A. 正比B. 反比C. 无关D. 非线性答案： A3. 材料力学中的“屈服强度”指的是（）A. 材料开始发生塑性变形的应力B. 材料发生断裂的应力C. 材料的弹性模量D. 材料的硬度答案： A#### 二、简答题1. 简述材料力学中“弹性模量”和“剪切模量”的区别。
答案：弹性模量，也称为杨氏模量，是指材料在受到正应力作用下，其应变与应力之间的比值。
它反映了材料抵抗线性弹性变形的能力。
剪切模量，又称为刚度模量，是指材料在受到剪切应力作用下，其剪切应变与剪切应力之间的比值。
它描述了材料抵抗剪切变形的能力。
2. 解释什么是材料的“疲劳寿命”并简述其影响因素。
答案：疲劳寿命是指材料在重复或循环加载条件下，从开始加载到发生疲劳断裂的时间或循环次数。
影响疲劳寿命的因素包括应力水平、加载频率、材料的微观结构、表面处理和环境条件等。
#### 三、计算题1. 某材料的弹性模量为200 GPa，若该材料的一根长直杆受到100 MPa的正应力，求其应变。
答案：根据胡克定律，应变 \( \epsilon \) 与应力 \( \sigma \) 的关系为 \( \epsilon = \frac{\sigma}{E} \)，其中 \( E \) 是弹性模量。
代入数值得：\[ \epsilon = \frac{100 \times 10^6 \text{ Pa}}{200 \times 10^9 \text{ Pa}} = 5 \times 10^{-4} \]2. 已知某材料的屈服强度为250 MPa，若该材料的一根横截面积为50 mm²的杆件在受到2500 N的拉力作用下，判断是否会发生屈服。
复习题一.填空1.外力解除后不可消失的变形，称为塑性变形 _。
2.构件在外力作用下抵抗破坏的能力称为强度，抵抗变形能力称为刚度。
3.杆件在外力作用下的变形形式有四种基本形式拉压，扭转，剪切，弯曲。
4.作用在变形体上的外力去除后就可以完全消失的变形称为弹性变形。
5胡克定律的应力适用范围是应力不超过材料的_ 比例__极限。
6.在弹性范围内，杆件的纵向变形与其长度成正比，与其横截面积成反比。
7. 韧性材料的延伸率δ≥5% ，其失效形式一般是屈服，脆性材料δ≤5% ，其失效形式一般是断裂。
8.构件在外力作用下，内力分布在一点处的的密集度称为应力，其单位pa 或N/m2。
9.内应力有两种类型（1）垂直于截面的正应力，（2）位于截面的切应力。
10.韧性材料拉伸试样在屈服时会表现出明显的_塑性__变形，如果金属零件有了这种变形就必然会影响机器正常工作。
11.材料试样受拉达到强化阶段，然后卸载，重新加载时，其在弹性范围内所能承受的最大荷载将增加，此即材料的_ 冷作硬化__现象。
12.杆件轴向拉伸或压缩时,其横截面上产生的应力为正应力，且应力在横截面上是均匀分布的。
13.当功律单位为千瓦，转速为转/分，外力偶矩M= 9550 P/n 。
14.圆轴的扭转变形，截面边缘上各点的应力最大__,而圆心的应力为0 。
横截面上切应力的大小沿半径呈_线性_规律分布。
15.两材料、重量及长度均相同的实心轴和空心轴，从利于提高抗扭刚度的角度考虑，以采用空心轴_轴更为合理些。
16.直径和长度均相等的两根轴，其横截面扭矩也相等，而材料不同，因此它们的最大切应力是相同__同的，扭转角是不同的。
17.在一纯弯曲梁段内，各横截面上的剪力等于_0_，而弯矩为常量。
18.梁弯曲变形后，以中性层为界，靠_凹_边的一侧纵向纤维受压应力作用,而靠_凸_边的一侧纵向纤维受拉应力作用19.平面弯曲变形时同一横截面上中性轴处正应力最大，边缘处切应力最大。
20.梁的弯曲变形时横截面形心垂直于轴向的线位移称为挠度，横截面发生的角位移称为转角，并且转角是挠度对坐标的一阶导数。
工程力学作业（材料力学）第一、二章 拉伸、压缩与剪切一、填空题1、铸铁压缩试件，破坏是在 截面发生剪切错动，是由于引起的。
2、a 、b 、c 三种材料的应力－应变曲线如图所示。
其中强度最高的材料 是 ，弹性模量最小的材料是 ，塑性最好的材料是 。
3、图示结构中杆1和杆2的截面面积和拉压许用应力均相同，设载荷P 可在刚性梁AD 上移动。
结构的许可载荷[ P ]是根据P 作用于 点处确定的。
aa1 2 PCDBAOσεa bc4、五根抗拉刚度EA 相同的直杆铰接成如图所示之边长为a 的正方形结构，A 、B 两处受力 P 作用。
若各杆均为小变形，则A 、B 两点的相对位移∆AB ＝ 。
5、图示结构中。
若1、2两杆的EA 相同，则节点A 的竖向位移∆Ay ＝ ，水平位移为∆Ax ＝ 。
6、铆接头的连接板厚度t ＝ d ，则铆钉的切应力τ为 ， 挤压应力σ bs 为 。
P / 2 P / 2二、选择题1、当低碳钢试件的试验应力σ＝σs时，试件将：(A) 完全失去承载能力； (B) 破断；(C) 发生局部颈缩现象； (D) 产生很大的塑性变形。
正确答案是。
2、图示木接头，水平杆与斜杆成α角，其挤压面积为A bs为：（A）b h；（B）b h tan α；（C）b h/ cos α；（D）b h /（cos α sin α）。
3、图示铆钉联接，铆钉的挤压应力为：（A）2 P / ( π d2 )；（B）P / (2 d t )；（C）P/ (2 b t )；（D）4 P/ ( π d2 )。
正确答案是。
4、等截面直杆受轴向拉力P 作用而产生弹性伸长，已知杆长为l ，截面积为A ，材料弹性模量为E ，泊松比为ν，拉伸理论告诉我们，影响该杆横截面上应力的因素是：（A ）E 、ν、P ； （B ）l 、A 、P ； （C ）l 、A 、E 、ν、P ； （D ）A 、P 。
正确答案是 。
5、等截面直杆受轴向拉力P 作用而产生弹性伸长，已知杆长为截面积为A ，则横截面上的正应力和45º斜截面上的正应力分别为：（A ）P / A ，P / ( 2 A )； （B ）P / A ，P / ( 21/ 2A )；（C ）P / ( 2 A )，P / ( 2 A )； （D ）P / A ，2 1 / 2P/ A 。
正确答案是 。
6、由同一种材料组成的变截面杆的横截面面积分别为2 A 和A ，受力如图示，E 为常数，有下列结论：（A ）D 截面位移为0；（B ）D 截面位移为P l / (2 E A )； （C ）C 截面位移为P l / (2 E A )； （D ）D 截面位移为P l / ( E A )。
正确答案是 。
PP7、甲、乙两杆，几何尺寸相同，轴向拉力P 相同，材料不同，它们的应力和变形有四种可能：（A ）应力σ和变形Δ l 都相同； （B ）应力σ不同，变形Δ l 相同；（C ）应力σ相同，变形Δ l 不同； （D ）应力σ和变形Δ l 都不同。
正确答案是 。
8、铅直的刚性杆AB 上铰接着三根材料相同，横截面积相同，相互平行的水平等直杆，其长度分别为l 、2 l 、3 l ，如图所示。
今在B 端作用一平行于水平杆的集中力P ，若以F N1、F N2、F N3和ε1、ε2、ε3分别表示1、2、3杆的轴力和应变值，有四种情况：（A ）F N1＝F N2＝F N3，ε1 ＝ε2 ＝ε3； （B ）F N1<F N2<F N3，ε1< ε2< ε3； （C ）F N1＝F N2＝F N3， ε1< ε2< ε3； （D ）F N1<F N2<F N3，ε1 ＝ε2 ＝ε3。
正确答案是 。
9、如图所示，刚性杆AB 的左端铰支，①、②两杆为长度相等，横截面面积相等的等直杆，其弹性模量分别为E1和E2，且有E1＝2 E2，平衡方程与补充方程可能有以下四种：（A）F N1＋F N2＝P，F N1＝F N2；（B）F N1＋2F N2＝3P，F N2＝2F N1；（C）F N1＋2F N2＝3P，F N1＝F N2；（D）F N1＋F N2＝P，F N2＝2F N1。
；正确答案是。
三、计算题1、正方形结构受力如图，P ＝50 kN，各杆横截面积A ＝2000 mm2，求各杆的正应力。
2、一拱由刚性块AB、BC和拉杆AC组成，受均布荷载q ＝90 kN / m (如图)。
若R＝12 m，拉杆的许用应力[ σ]＝150 MPa，试设计拉杆的直径d。
3、钢质圆杆的直径d ＝10 mm ，P ＝5 kN ，弹性模量E ＝210 GPa 。
画出轴力图并求杆内最大应变和杆的总伸长。
4、如图所示，杆ABC 为刚杆，①、②、③各杆E 、A 、l 均相同，求各杆内力值。
5、静不定结构如图所示。
AB为刚体，1、2杆的EA相同，试列出求解两杆内力F N1和F N2的方程式。
第三章扭转一、填空题1、图示两根圆轴横截面上的最大切应力相同，则两轴的直径之比 d 1/ d 2= 。
·m3 kN·m2、圆轴受力如图所示，其危险截面在 段，当m3、m 4换以后，危险面在 段。
3、求图示圆截面轴指定截面上的扭矩：T 1＝ ，T 2＝ 。
4、一受扭圆轴，横截面上的最大切应力τmax ＝40MPa ，如图所示，则横截面上a 点的切应力τa ＝ 。
(kN ·m)18001400(kN · m2 （mm ）5、阶梯轴尺寸及受力如图所示，AB段的最大切应力τmax1与BC段的最大切应力τmax2之比τmax1/ τmax2= 。
6、铸铁圆轴受扭时，在面上发生断裂，其破坏是由应力引起的。
二、选择题1、公式/pT Iρτρ=对图示四种横截面杆受扭时，适用的截面有四种答案：（注：除（D）外其余为空心截面）正确答案是。
2、在图示受扭圆轴横截面上的切应力分布图中，正确答案是。
(A) (B) (C) (D) (A) (B) (C) (D)3、受扭圆轴，当横截面上的扭矩不变，而直径减小一半时，横截面的最大切应力与原来的最大切应力之比有四种答案：（A ）2倍； （B ）4倍； （C ）6倍； （D ）8倍。
正确答案是 。
4、实心圆轴①和空心圆轴②，它们的横截面面积均相同，受相同扭矩作用，则最大切应力有四种答案： （A ）max 2max1ττ>； （B ）max 2max1ττ<； （C ）max 2max1ττ=； （D ）无法比较。
正确答案是 。
5、由同一材料制成的空心圆轴和实心圆轴，长度和横截面面积均相同，则抗扭刚度较大的是哪个现有四种答案：（A ）实心圆轴； （B ）空心圆轴； （C ）二者一样； （D ）无法判断。
正确答案是 。
6、实心圆轴①和空心圆轴②，两轴材料、横截面面积、长度和所受扭矩均相同，则两轴的扭转角之间的关系有四种答案： （A ）12φφ<； （B ）12φφ>； （C ）12φφ=； （D ）无法比较。
正确答案是 。
三、计算题（共08道小题）1、作图所示轴的扭矩图。
2、直径为60 mm 的实心圆轴，其强度恰好满足要求。
在受力不变的条件下，若改用内外径比0.8α=的空心圆轴，求轴的外直径D 。
3、直径为100 mm 的圆轴，材料的G ＝80 GPa ，其表面上的纵向线在扭转力偶作用时倾斜角00.0065α=，求：（1）外力偶矩m 的值；（2）若[ τ ] = 70 MPa ，校核其强度。
·m)m(kN ·m)4、阶梯圆轴AB ，受力如图所示，已知m 、a 、G I p ，试作AB 轴的扭矩图，并计算B 截面相对于A 截面的扭转角ΦAB 。
5、如图所示，已知作用在变截面钢轴上的外力偶矩m 1＝ kN ·m ，m 2＝·m ，材料的G ＝80 GPa 。
试作AC 轴的扭矩图,求最大切应力和两截面间相对扭转角。
8、阶梯圆轴受力如图所示。
已知D ＝2 d ，材料的切变模量为G ，试求：(1) 作AC 轴的扭矩图,求轴的最大切应力； (2) A 、C 两截面的相对扭转角； (3) 最大单位长度扭转角。
p第四章 弯曲内力一、填空题简支梁某一段受均布载荷时，最大弯矩在分布载荷的合力作用点处。
这只对 分布载荷的情况是正确的；而对于 分布载荷的情况则是错误的。
二、选择题1、梁的内力符号与坐标系的关系是： （A ）剪力、弯矩符号与坐标系有关； （B ）剪力、弯矩符号与坐标系无关；（C ）剪力符号与坐标系有关，弯矩符号与坐标系无关； （D ）弯矩符号与坐标系有关，剪力符号与坐标系无关。
正确答案是 。
2、图示简支梁，C 截面的F S 、M 值为： （A ）0,2/==C SC M ql F ；（B ）8/,02ql M F C SC ==；（C ）8/,02ql M F C SC -==； （D ）4/,2/2ql M ql F C SC ==。
正确答案是 。
3、图示(a)、(b)两根梁的最大弯矩之比，即 (M max ) a / (M max ) b 等于： （A ）1； （B ）2； （D ）3； （C ）4。
正确答案是 。
4、梁的受载情况对于中央截面为反对称。
设2/ql P =，F SC 和M C 分别表示梁中央截面上的剪力和弯矩，则下列结论中哪个是正确的 （A ）0,0≠≠C SC M F ； （B ）0,0≠≠C SC M F ； （C ）0,0≠≠C SC M F ； （D ）0,0≠≠C SC M F 。
正确答案是 。
三、作图题（作图示梁的剪力图和弯矩图）1、.2、3、4、5、6、7、8、9、作图示梁的剪力图和弯矩图。
1011、作图示梁的剪力图和弯矩图。
q2第五章 弯曲应力一、填空题1、两材料相同的圆截面梁，载荷如图所示，若二梁内最大应力相等，则D 1：D 2＝ 。
2、某抗弯构件的截面为T 形，如图所示，为使截面上的最大拉应力max ()t σ和最大压应力max ()c σ同时分别达到材料的[ σ t ]和[ σc ]，应将1y 和2y 的比值设计为 。
（C 为形心）二、选择题1、一梁拟用图示两种方式搁置，则两种情况下的最大应力之比max a max b ()/()σσ为：（A ）1/ 4 ； （B ）1/ 16 ； （C ）1/ 64 ； （D ）16 。
正确答案是 。
2、图示矩形截面采用两种放置方式，从弯曲正应力强度观点，承载能力（b ）是（a ）的多少倍（A ）2； （B ）4； （C ）6； （D ）8。
正确答案是 。
4bbb3、矩形截面梁当横截面的高度增加一倍，宽度较小一半时，从正应力强度条件考虑，该梁的承载能力的变化将有四种答案：（A ）不变； （B ）增大一倍； （C ）减小一半； （D ）增大三倍。
