目录前言------------------------------------------------ 1 第一部分调试流程-------------------------------- 2 第二部分调试说明2.1 电梯速度给定与输入口关系-----------------------92.2 电梯运行曲线----------------------------------102.3 启动部分的调整--------------------------------112.4 运行曲线的调整--------------------------------112.4.1 调整原则 -----------------------------------112.4.2 加速部分的调整 -----------------------------112.4.3 减速部分的调整 -----------------------------112.4.4 平层的调整----------------------------------122.5 速度控制器的调整 -----------------------------122.6 关于附加转矩的设置----------------------------13第三部分编码器模板说明3.1 安装要求 -------------------------------------143.2 接线 -----------------------------------------143.3 LED指示的编码器状态--------------------------153.4 编码器模板的DIP开关 -------------------------153.5 编码器A、B相接线顺序的确认 ------------------163.6 故障的排除 -----------------------------------163.7 编码器模板的安装方法 -------------------------16 附录1 变频器操作指南-------------------------------17 附录2 变频器故障显示表 ----------------------------22 附录 3A 更换操作面板---------------------------------29B 拆卸盖板-------------------------------------30前言本指南是STIA西门子系列电梯控制系统中MM440变频器调试的指导性文件，为了保证调试的顺利进行，请你在调试前务必详细地阅读本指南，并严格按照本说明进行调试以免造成不必要的麻烦，甚至于人身或设备的伤害。

1 适用范围：本调试指南仅适用于STIA西门子系列电梯控制系统，梯速2.0m/s及以下,曳引电机采用MM440变频调速装置（以下简称本装置）驱动。

2 注意事项：2．1 变频器及控制柜必须可靠接地,否则可能出现导致人身伤害的潜在危险。

2．2 变频器的控制电缆、电源电缆和电动机的连接电缆的走线必须相互隔离，不要把它们放在同一个电缆槽中或电缆架上。

2．3 由电动机返回的接地线应直接连接到变频器的接地端子（PE）上。

2．4 屏蔽线屏蔽层的截断应保证未经屏蔽的线段最可能短。

2．5 即使已关断电源，但变频器内直流回路仍然带有危险高电压，因此在电源关断5 分钟后，才能打开盖子或对端子进行操作。

注意凡表中未列参数请勿随意更改，否则电梯将无法正常运行，甚至于有可能引起设备或人身伤亡事故警告请不要进行将参数恢复到出厂设置值的操作，否则一些参数将无法设置而导致电梯不能正常运行，甚至于存在事故隐患声明：未经许可，严禁擅自复印、散发！第一部分 调试流程第1步 电机参数测定 P0100 = 0 P0205 = 0 P0300 = 1 关掉电梯电源，将控制器上的303，317，319号线拆下，并作好标记，合并在一起，用绝缘胶带缠好，以防短路； 经检查确认无误后，合上电梯电源，确认KMC 、KMY 接触器应吸合。

P0003 = 3 P0010 = 1 用户访问级只有当此值设为3或4时，才能访问所有参数。

进入自整定模式此部分参数采用出厂默认值， 无须更改。

准备开始说明为了避免不必要的麻烦，请你按照流程图进行调试。

注意：拆线时请记住位置，以免恢复时接错线。

变频器参数设定P0335 = 0 P0640 = 200%P0700 = 2 P1000 = 31 P1080 = 0.1 P1082 = 50 P1120 = 2.0 P1121 = 2.0 P1135 = 0.5 P1300 = 21 P1500 = 0请根据电机铭牌输入以下参数： P0304 电动机的额定电压 P0305 电动机的额定电流 P0307 电动机的额定功率 *P0308 电动机的额定功率因数 *P0309 电动机的额定效率 P0310 电动机的额定频率 P0311 电动机的额定速度 *P0320 电动机的磁化电流 P1910 = 1P1960 = 0报警码A0541与P1910交替闪烁。

电动机数据自动检测功能被激活。

此时请按▲键进入P3900设置。

P3900 = 3若电机铭牌上无P0308、P0309、 P0320参数，可不设置。

此部分参数出厂时已设置，请核对是否正确。

电动机数据的自动检测方式： 1为所有参数都自动检测模式。

速度控制器的优化： 在此禁止优化。

注意：此参数一定要设为3，否则变频器参数将恢复到出厂默认设置，而给调试带来不必要的麻烦！（1） 电梯断电； （2） 将303、317、319线恢复 （3） 将CM1、FWD 线恢复。

参数设置 当P3900设为3时，BOP 上将显示busy 并闪烁，此时请等待，当A0541与P3900交替闪烁时，将控制板上的CM1与FWD 线短接，电机即通电进行参数自整定，稍后BOP 显示busy 并闪烁，待显示P3900时，自整定即告结束。

P0003 = 3 *P0408 = 1024 *P0492 = 3 *P0494 = 300 旋转编码器的分辨率：按照铭牌参数设置允许速度偏差： 当变频器报 F0090故障时，可增大此值。

速度反馈信号丢失时采取应对措施的延迟时间： 当变频器报F0090故障时，可增大此值。

注意：1．当A0541与P3900交替闪烁时，要将控制板上的CM1与FWD 线短接，并且在自整定结束之前不要松开。

2．此时若能听到电机发出的电磁噪声则说明整定正常；若无声响则说明整定失败，请检查参数设置重新进行。

系统复原经检查确认接线无误后给电梯上电。

用户访问级只有当此值设为3或4时，才能访问所有参数。

注意：请仔细核对接线是否与图纸相符。

*P1005 = 30*P1006 = 48（3）*P1007 = 48P1460 = 35P1462 = 250 多段速5---单层速度：(详见2.1 节) 可在5~10Hz之间设置。

多段速6---双层速度：(详见2.1 节)1.0m/s速度所对应的频率。

注意：STIA-P224系统请将此值设为3。

多段速7---多层速度：(详见2.1 节) 电梯额定速度的98%所对应的频率。

速度控制器的增益系数：调整范围：20~100(详见2.5 节)速度控制器的积分时间：调整范围：100~1000(详见2.5 节)* P1001 = 0 多段速1：详见2.1 节 *P1002 = 0 多段速2：详见2.1 节*P1003 = 2 *P1004 = 7 多段速3---爬行速度：(详见2.1 节) 可在0.5~3Hz之间设置。

多段速4---检修速度：(详见2.1 节) 可在5~10Hz之间设置。

数据参数拷贝P0819.0 = 0 P0819.1 = 1 被复制参数组为DDS0将DDS0参数组数据复制到DDS1参数组。

P0819.0 = 0 P0819.2 =1 当按P 键确认后，LCD 显示1，约数秒钟后，LCD 显示P0819时，拷贝结束。

当按P 键确认后，LCD 显示1，约数秒钟后，LCD 显示P0819时，拷贝结束。

被复制参数组为DDS0启动复制P0819.2 = 1 启动复制P0819.1 = 2 将DDS0参数组数据复制到DDS2参数组。

P0011 = 1234 启用定义的参数，以便于调试。

这样操作器只显示可调整参数，其它参数将不再显示。

P0003 = 0*P1120.0 = 2.2 *P1121.0 = 2.1 *P1121.1 = 2.0 *P1121.2 = 2.0*P1130.0 = 3.0 *P1131.0 = 1.2 *P1132.0 = 1.5 *P1132.1 = 1.2 *P1132.2 = 1.2 *P1133.0 = 1.5 *P1133.1 = 2.0 *P1133.2 = 2.0斜坡上升时间，见2.2节电梯运行曲线。

斜坡下降时间，见2.2节电梯运行曲线。

斜坡上升曲线的起始段圆弧时间，见2.2节电梯运行曲线。

斜坡上升曲线的结束段圆弧时间，见2.2节电梯运行曲线。

斜坡下降曲线的起始段圆弧时间，见2.2节电梯运行曲线。

斜坡下降曲线的结束段圆弧时间，见2.2节电梯运行曲线。

A此步骤可省略NoYes*P1460 .0= 30（低速）*P1460 .1= 35（高速低频段） *P1460 .2= 20（高速高频段） *P1462.0 = 250（低速） *P1462.1 = 250（高速低频段） *P1462.2 = 300（高速高频段） *P2855 = 4.0 *P2860 = 0.5 *P2865 = 0.4 *P2889 = -5 速度控制器的增益系数：调整范围：20~100速度控制器的积分时间： 调整范围：100~1000启动速度保持时间零速保持时间预转矩保持时间预转矩：此值为负值，在保证启动时电梯不溜车的前提下尽量减小此值。

A调试完毕? *P2103 = 2853变频器发生故障后自动复位信号。

说明：1. 上述调试流程是以控制柜出厂时的变频器参数设置为基础进行的,在下列几种情况下，你需要根据附录-变频器参数设置表逐一进行检查设置： （1） 在电机参数自整定过程中,因操作失误而将P3900误设为1； （2） 将P0700设为了1； （3） 进行了参数初始化操作。

2. 当电机自整定时,若变频器报F0090故障,请先将P0492、P0494适当增大，然后再进行自整定；3. 附录中的变频器参数表中的缺省值并不一定是电梯运行的缺省值，因此调试中某些参数若恢复为缺省值，电梯将有可能不能运行。

这是与其它厂家的变频器不同之处，请特别注意。

合集下载

MM440 变频器简单快速调试过程

MM440 变频器简单快速调试过程

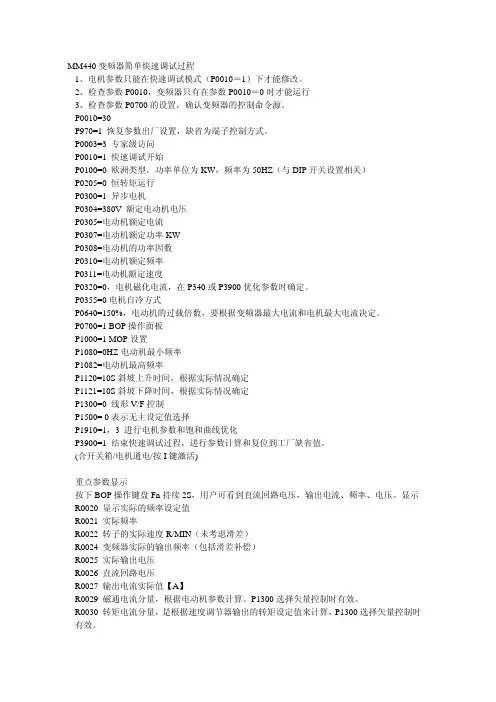

MM440变频器简单快速调试过程1、电机参数只能在快速调试模式（P0010＝1）下才能修改。

2、检查参数P0010，变频器只有在参数P0010＝0时才能运行3、检查参数P0700的设置，确认变频器的控制命令源。

P0010=30P970=1 恢复参数出厂设置，缺省为端子控制方式。

P0003=3 专家级访问P0010=1 快速调试开始P0100=0 欧洲类型，功率单位为KW，频率为50HZ（与DIP开关设置相关）P0205=0 恒转矩运行P0300=1 异步电机P0304=380V 额定电动机电压P0305=电动机额定电流P0307=电动机额定功率KWP0308=电动机的功率因数P0310=电动机额定频率P0311=电动机额定速度P0320=0，电机磁化电流，在P340或P3900优化参数时确定。

P0355=0电机自冷方式P0640=150%，电动机的过载倍数，要根据变频器最大电流和电机最大电流决定。

P0700=1 BOP操作面板P1000=1 MOP设置P1080=0HZ电动机最小频率P1082=电动机最高频率P1120=10S斜坡上升时间，根据实际情况确定P1121=10S斜坡下降时间，根据实际情况确定P1300=0 线形V/F控制P1500= 0表示无主设定值选择P1910=1，3 进行电机参数和饱和曲线优化P3900=1 结束快速调试过程，进行参数计算和复位到工厂缺省值。

(合开关箱/电机通电/按I键激活)重点参数显示按下BOP操作键盘Fn持续2S，用户可看到直流回路电压，输出电流、频率、电压。

显示R0020 显示实际的频率设定值R0021 实际频率R0022 转子的实际速度R/MIN（未考虑滑差）R0024 变频器实际的输出频率（包括滑差补偿）R0025 实际输出电压R0026 直流回路电压R0027 输出电流实际值【A】R0029 磁通电流分量，根据电动机参数计算。

P1300选择矢量控制时有效。

mm440快速调试参数

mm440快速调试参数

19) P0700=1 命令源为BOP操作面板
20) P1000=1 由MOP（电动电位器）设定频率
21) P1080=电动机最低频率（通常为5Hz）
22) P1082=电动机最高频率（通常为50～100Hz）
23) P1120=加速时间，（通常为10S ）必须根据实际情况调整
3.1 基本参数设置
1) 将P0010设为30 ,P970设为1（后文为方便表述，记为P0010=30 ,P970=1）；开始恢复参数到出厂设置，大约需要等待60秒。
2) P295=600S 使变频器停机后风机继续运行10分钟，以散尽热量。
3) P625=电动机环境温度，对后面的调试与变频器参数自动计算很重要。
28) P3900=1 结束快速调试过程，进行参数计算和复位到工厂缺省值
29) P1910=1 自动检测电机数据并改写优化部分电机参数（必须在快速调试完成后进行）
30) P1910=3 电机磁饱和曲线优化（当最高转速超过50Hz－弱磁运行时需要进行此项优化，并且必须在快速调试完成后进行）
24) P1121=减速时间，（通常为10S ）必须根据实际情况调整
25) P1135=快速停车时的减速时间，（通常为2S ）必须根据实际情况调整
26) P1300=0 线形V/F控制或P1300= 20 无传感器的矢量控制
27) P1500=0 转矩设定值选择，0表示不使用转矩控制
15) P0311=电动机额定速度
16) P0320=电机磁化电流（不必设置），当P3900=1或2(快速调试结束)时自动计算这一参数
17) P0335=0电机采用自冷方式（如果电动机有单独的冷却风机P0335=1）
MM440变频器参数设置

MM440变频器参数设置

提升机MM440变频器参数设置石家庄与秦皇岛如果有必要先把变频器恢复为出厂设置值（P0010=30，P0970=1）1：快速调试P0003：3 用户访问级为专家级P0010：1开始快速调试P0100：0频率缺省值50HZP0300：1电动机类型：异步电动机P0304：380电动机额定电压…………………..220△/380 YP0305：11.6电动机额定电流…………………..8.6/4.95AP0307：5.5电动机额定功率…………………..2.2kwP0308：0.85电动机额定功率因素…………….0.83P0310：50电动机额定频率…………….50HZP0311：1430电动机额定速度………………..1410r/sP0640：150电动机过载因子P0700：1选择命令源BOP（键盘）设置P1000：1频率设定值的选择P1120：1加速时间P1121：0.5减速时间P1300：20变频器控制方式无传感器矢量控制P0625：电机运行环境温度（C度）P1910：4选择电动机数据自动检测方式P3900：3结束快速调试，进行电动机计算提升机的具体参数P0640：50电动机过载因子P0700：2选择命令源由端子排输入P0701：16固定频率设定值（直接选择＋ON命令）P0702：16固定频率设定值（直接选择＋ON命令）P0703：16固定频率设定值（直接选择＋ON命令）P0704：15固定频率设定值（直接选择）P0705：15固定频率设定值（直接选择）P0731：52.3 变频器故障由变频器制动端子决定731/732为52.C P0732：52.C电动机抱闸（MHB）投入P1000：3频率设定值的选择固定频率P1001：40固定频率（DIN1）由端子排输入下的频率设置P1002：20固定频率（DIN2）P1003：10固定频率（DIN3）P1120：1斜坡上升时间加速时间P1121：0.5—0.7斜坡下降时间减速时间P1215：1抱闸制动使能使能电动机抱闸制动P1216：1.0抱闸制动释放的延迟时间P1217：0.8斜坡曲线结束后的抱闸时间P1237：2动力制动的工作/停止周期20％P1240：2直流电压控制器的配置（0禁止直流电压控制器，1最大直流电压控制器使能，2最小直流电压控制器使能，3最大和最小直流电压控制器使能）P1254：0 Vdc（直流电压）接通电平的自动检测P1310：150连续提升P1311：150加速度提升P1312：150起动提升P1496：0.1加速度预控的标定P1610：150连续转矩提升P1611：150加速度转矩提升P1755：2电动机模型（SLVC）的起始频率1040:面板控制下的频率输出P1910：3、1P1960：1。

西门子变频器MM440调试步骤

西门子变频器MM440调试步骤


三、命令参数设定
P0003=3
P3950=46
1、P0700=2
2、P0732=52:12
3、P1003=10
4、P1004=15
5、P1005=15
6、P1040=10
7、P0640=120
P1080=1
P1120=3
P1121=3
P1237=5
8、P1215=1
17、P1080=0 最小频率
18、P1082=50 最大频率
19、P1120=5 斜坡上升时间
20、P1121=5 斜坡下降时间
21、P1135=5 OFF3斜坡下降时间
22、P1300=20 控制方式（无传感器的矢量控制）
26、ON 给运行命令，变频器自学习
二、磁化学0=46
3、P1040=40
4、P1960=1 5、ON
6、P0320=r0029/P0305
7、P0340=1
8、P1910=1
9、ON
10、P1960=1
11、ON
西门子MM440变频器主起升调试步骤
一、快速调试
1、P0003=3 用户访问等级（专家）
2、P0004=0 参数过滤（所有参数）
3、P0010=1 调试参数过滤（快速调试）
4、P0100=0 欧洲/北美（欧洲）
5、P0250=0 变频器应用（恒定转距）
6、P0300=1 选择电机类型（异步电机）
7、P0304=? 电动机额定电压
8、P0305=? 电动机额定电流
9、P0307=? 电动机额定功率
10、P0308=? 电动机额定功率因数
