FC111快速设定指南(丹佛斯变频器调试)

丹佛斯变频器操作及报警说明一、丹佛斯变频器操作说明丹佛斯变频器是一种用于电机调速的设备，它可以通过调节电压和频率的方式来控制电机的转速。

在使用丹佛斯变频器之前，需要对其进行一些基本的操作设置，下面是一些常见的操作步骤：1. 连接电源：将丹佛斯变频器的电源线连接到电源插座上，并确保主电源开关处于关闭状态。

2. 连接电机：将电机的电源线连接到丹佛斯变频器的电机接口上，并确保连接正确无误。

3. 调节参数：按照电机的特性和需求，在丹佛斯变频器上调节相关参数，例如最大转速、最小转速、加速时间等等。

4. 启动电机：在完成参数设置后，将主电源开关打开，并按下启动按钮，电机将会开始运行。

5. 转速调节：使用丹佛斯变频器上的转速调节按钮，可以逐步调整电机的转速，以满足实际需求。

6. 停止电机：在不需要运行电机时，可以按下停止按钮，电机将停止转动。

二、丹佛斯变频器报警说明除了常见的操作功能外，丹佛斯变频器还具备报警功能，以保证电机和设备的安全运行。

以下是一些常见的报警代码及其解释：1. OCF（Over Current Fault）：过流故障。

可能是电机负载过重或电机过热导致的。

解决方法是减轻负载或检查电机散热情况。

2. OLF（Over Load Fault）：过载故障。

电机负载超过了设定值，解决方法是减轻负载或增大变频器容量。

3. OLF2（Over Load Fault 2）：过载故障2。

电机负载严重超过了设定值，解决方法同上。

4. OPF（Over Power Fault）：过功率故障。

电机功率超过了变频器的额定功率，解决方法是检查电机参数设置。

5. EPH（External Processor Halt）：外部处理器停机。

可能是与外部控制器通信失败导致的，检查控制器连接或重新启动。

丹佛斯变频器使用说明（一）引言概述：丹佛斯变频器是一种用于调节电机运行速度的装置。

它广泛应用于工业生产中，可以提高生产效率，降低能耗，并实现精确的速度控制。

本文将介绍丹佛斯变频器的使用说明，包括安装前的准备工作、变频器的连接，以及调试和操作方法。

正文：一、准备工作1. 确保安装场所的环境符合要求，避免过高的温度、湿度等因素对变频器运行的影响。

2. 检查供电电源和电机的参数是否符合变频器的要求。

3. 熟悉丹佛斯变频器的参数设置和操作界面。

二、变频器连接1. 将变频器固定在合适的位置上，确保固定牢固，并腾出足够空间进行连接。

2. 连接供电电源，注意遵循正确的接线方法，并检查电源线是否接地良好。

3. 连接电机，根据电机类型和参数选择合适的接线方式，确保连接正确牢固。

三、调试方法1. 启动变频器，并通过操作界面进入参数设置界面。

2. 根据具体应用需求，设置变频器的运行参数，如频率范围、加速度、减速度等。

3. 调试电机，通过逐步增加输出频率，观察电机运行情况，并根据需要进行调整。

4. 检查变频器的保护功能是否正常，如过载保护、过热保护等。

四、操作方法1. 启动和停止电机：通过操作面板上的启停按钮实现电机的启动和停止。

2. 频率调节：可以通过操作面板上的频率调节按钮或者外部信号进行频率的调节。

3. 故障排除：当变频器出现故障时，可通过故障报警显示屏上的错误代码进行故障排查，或者参考用户手册中的故障排除指南。

五、总结丹佛斯变频器是一种高效、可靠的调速设备，能够满足各种运行要求。

在使用变频器前需进行充分的准备工作，正确连接变频器和电机，并进行参数设置和调试。

通过操作界面上的按钮和显示屏，可以方便地操作和监控变频器的运行状态。

掌握了这些使用方法，您将能够更好地利用丹佛斯变频器，提高工作效率，降低能耗。

注意：以上内容仅为示例，实际编写文档时请根据具体情况进行调整和完善。

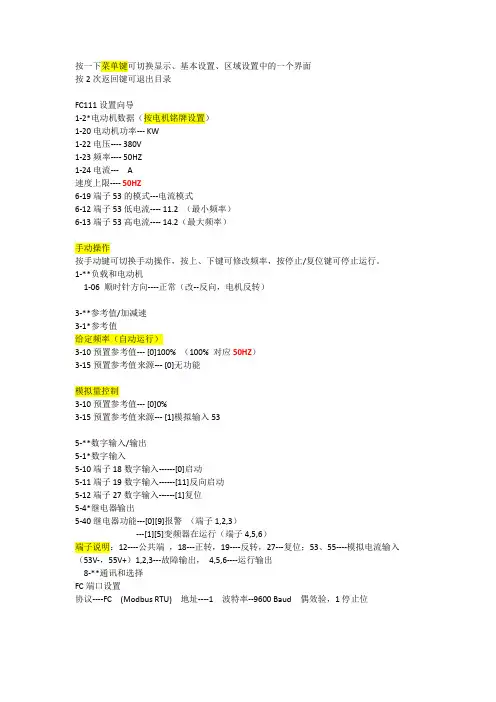

按一下菜单键可切换显示、基本设置、区域设置中的一个界面按2次返回键可退出目录FC111设置向导1-2*电动机数据（按电机铭牌设置）1-20电动机功率--- KW1-22电压---- 380V1-23频率---- 50HZ1-24电流--- A速度上限---- 50HZ6-19端子53的模式---电流模式6-12端子53低电流---- 11.2 （最小频率）6-13端子53高电流---- 14.2（最大频率）手动操作按手动键可切换手动操作，按上、下键可修改频率，按停止/复位键可停止运行。

1-**负载和电动机1-06 顺时针方向----正常（改--反向，电机反转）3-**参考值/加减速3-1*参考值给定频率（自动运行）3-10预置参考值--- [0]100% （100% 对应50HZ）3-15预置参考值来源--- [0]无功能模拟量控制3-10预置参考值--- [0]0%3-15预置参考值来源--- [1]模拟输入535-**数字输入/输出5-1*数字输入5-10端子18数字输入------[0]启动5-11端子19数字输入------[11]反向启动5-12端子27数字输入------[1]复位5-4*继电器输出5-40继电器功能---[0][9]报警（端子1,2,3）---[1][5]变频器在运行（端子4,5,6）端子说明：12----公共端，18---正转，19----反转，27---复位；53、55----模拟电流输入（53V-，55V+）1,2,3---故障输出，4,5,6----运行输出8-**通讯和选择FC端口设置协议----FC (Modbus RTU) 地址----1 波特率--9600 Baud 偶效验，1停止位变频器初始化为默认设置14-**特殊功能14-2*跳闸复位1.选择14-22工作模式2.按 [OK]（确定）。

3.选择初始化，然后按 [OK]（确定）。

4.切断主电源，等待显示屏关闭。

丹佛斯变频器操作及报警说明丹佛斯变频器是一种用于控制电动机转速的设备，广泛应用于工业生产和各种机械设备中。

正确操作丹佛斯变频器对于保障设备正常运行至关重要，同时了解并正确处理可能出现的报警信息也是至关重要的。

本文将对丹佛斯变频器的操作和常见报警进行详细说明，帮助用户更好地使用设备。

一、丹佛斯变频器操作说明1. 启动变频器在启动丹佛斯变频器之前，首先确保所有设备接线正确，然后按下启动按钮，变频器将开始运行。

在启动过程中，注意观察变频器显示屏上的参数，确保转速等参数设定正确。

2. 调节转速通过变频器面板上的旋钮或数字键盘，可以调节电机的转速。

根据具体需要，调节转速到合适的数值。

同时要留意电机运行时的声音和振动，确保处于正常范围内。

3. 停止变频器当需要停止丹佛斯变频器时，先将电机转速调至最低，然后按下停止按钮，变频器将停止运行。

在停止后，检查设备是否有异常情况，确保安全。

二、丹佛斯变频器报警说明1. 过载报警当电机负载过大时，丹佛斯变频器会发出过载报警。

此时应立即停止设备运行，检查负载情况，确认是否存在故障，适当调整设备负载。

2. 短路报警短路是造成丹佛斯变频器故障的常见原因之一。

一旦发生短路，变频器会发出警报并停止运行。

此时需要检查电路连接是否稳固，及时修复短路问题。

3. 过热报警变频器过热会影响设备正常运行，且可能导致设备损坏。

一旦出现过热报警，应立即停止设备运行，检查散热系统是否正常，清理设备周围空气，降低温度。

4. 其他报警除以上常见报警外，丹佛斯变频器还可能出现其他报警，如电源故障、控制器故障等。

对于这些报警，应根据实际情况进行相应处理，或联系专业技术人员进行排除故障。

综上所述，丹佛斯变频器的正常操作和及时处理报警是确保设备安全运行的关键。

用户在操作过程中应注意安全，遵循操作规程，定期检查设备状态，确保设备正常运行，提高生产效率。

愿本文内容对用户有所帮助。

丹佛斯变频器使用说明（二）引言概述：本文将对丹佛斯变频器的使用进行说明，旨在帮助用户正确操作变频器并获取最佳效果。

通过本文，读者将了解到变频器的安装步骤、参数设置、运行指南以及故障排除等相关内容。

正文内容：1. 变频器的安装步骤：- 确定安装位置：选择一个离电源稳定、通风良好且不受直射日光的位置。

- 连接电源：根据变频器的额定电压和电流要求，正确接线并确保良好接地。

- 连接输电线路：依据负载需求和变频器输入/输出规格，连接适当的输电线路。

- 安装散热装置：若变频器功率较大，需安装散热装置以确保正常工作温度。

2. 变频器的参数设置：- 打开变频器菜单：通过连接上电源，按下相应按钮以进入参数设置菜单。

- 设置运行频率：根据负载需求，设置变频器的运行频率，确保负载能正常工作。

- 调整启停时间：根据实际需要，调整变频器的启动和停止时间，以避免负载过大或过小。

- 设置保护参数：根据负载特性，设置变频器的过流、过压等保护参数，以确保负载和变频器的安全。

- 保存参数设置：设置完毕后，将参数保存并退出菜单，使其生效。

3. 变频器的运行指南：- 启动变频器：按下启动按钮，变频器将启动，并根据参数设置开始变频工作。

- 监控运行状态：通过变频器的显示屏，监控负载的运行状态、电压、电流等参数，及时调整参数以达到最佳工作效果。

- 调整变频率：根据负载需求，随时调整变频器的运行频率，以适配负载的工作要求。

- 注意安全问题：在操作和维护变频器时，务必遵循相关安全规范，避免触电、高温烫伤等危险。

- 定期维护保养：根据变频器的使用频率和环境条件，定期进行清洁和维护，保持变频器的正常工作状态。

4. 变频器的故障排除：- 检查电源：先检查电源线路是否正常连接，电源是否供电稳定。

- 观察显示屏：观察变频器的显示屏，查看是否显示故障代码或报警信息。

- 检查参数设置：检查变频器的参数设置是否正确，是否有误操作导致故障。

- 联系维修人员：若以上排除方式无效，及时联系专业维修人员进行故障排查和修复。

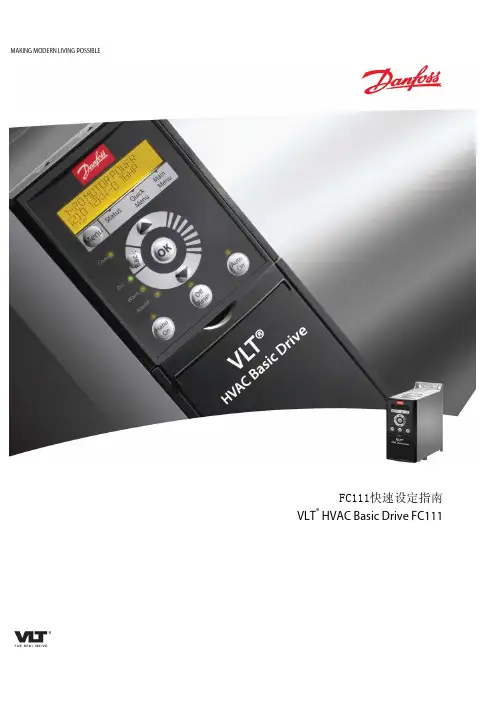

MAKING MODERN LIVING POSSIBLEFC111快速设定指南VLT®HVAC Basic Drive FC111一、FC111接线图每台水泵运行仅由变频器的一个输出控制每台水泵运行由变频器的两个输出控制：工频、变频运行● 固定模式：至多5台泵● 无需使用专门PLC 控制器● 循环模式：至多4台泵● 固定模式：无● 2个继电器及2个可编程数字输出可用● 循环模式：至多3台泵● 2个继电器、2个可编程数字输出、2个模拟量输出可用一泵一继模式一泵两继模式二、LCP操作面板使用说明文本显示屏菜单键返回键上键运行指示灯确认键警告指示灯报警指示灯下键手动运行停止/复位自动运行Menu可以通过查看Status、Quick Menu和Main Menu上方的三角形进行判断Hand On变频器手动运行，允许通过本地控制面板（LCP）控制变频器Off Reset 用于停止电动机，如果在报警模式下，报警将被复位Auto On变频器自动运行，可以通过控制端子或串行通讯来控制变频器如何设置参数：1、首次上电时，系统会要求用户选择首选语言，一旦选定后，在此后上电过程中将不再显示①开环应用向导②闭环设置向导③电动机设置④已完成的更改 （与出厂设置相比较）菜单键，通过连续点击，可以在“状态菜单（Status）”、“快捷菜单（Quick Menu）”和“主菜单（Mai 注意：端子27默认是惯性停车，只有当其接有24V输入时，方可允许手动运行，因此请确保将端子122、点击Menu按键，可以在快捷菜单（Quick Menu）和主菜单（Main Menu）之间进行切换3、快捷菜单状态下，提供了大多数应用所需的设置：与27连接Menu）”之间进行切换状态（Status）快捷菜单（Quick Menu)4、主菜单（Main Menu）中，可以对所有参数进行编程设置：0-**运行和显示13-**智能逻辑1-**负载和电动机14-**特殊功能2-**制动15-**变频器信息3-**参考值/加减速16-**数据读数4-**极限/警告18-**数据读数25-**数字输入/输出20-**FC闭环6-**模拟输入/输出22-**应用功能8-**通讯和选件24-**应用功能225-**多泵控制器5、参数调整一般可分为两类：一是在现有菜单中选择，二是数值直接修改，分别说明如下：6、使用开环应用向导（FC101 Wizard），当所有参数设置完成后，控制面板提示如下：“Wizard Completed Press OK to accept”，按[OK]键完成设置向导如何恢复出厂设置：1、在主菜单（Main Menu）中选择参数14-22 Operation Mode2、按操作面板上的[OK]键，进入参数调整状态3、选择[1]初始化，然后按[OK]键确定4、切断主电源，等待显示屏关闭5、重新连接主电源-此时变频器已复位6、请注意：参数组8-**、15-**中的部分参数不会因以上操作而改变I.现有参数菜单中选择II.直接修改参数数值三、FC111参数设定表_开环控制FC111开环应用设置向导参数代码范围默认设置推荐设置最终设置功能0-03Regional Settings 区域设置[0] 国际[1] 美国区域设定：国际或美国1-20Motor Power 电动机功率0.12-110kW / 0.16-150Hp 同规格有关根据电动机铭牌数据输入电动机功率1-22Motor Voltage 电动机电压50.0 - 1000.0V 同规格有关根据电动机铭牌数据输入电动机电压1-23Motor Frequency 电动机频率20.0 - 400.0Hz 同规格有关根据电动机铭牌数据输入电动机频率1-24Motor Current 电动机电流0.01-10000.0A 同规格有关根据电动机铭牌数据输入电动机电流1-25Motor Normal Speed电动机额定转速100.0 - 9999.0RPM 同规格有关根据电动机铭牌数据输入电动机额定转速4-12Motor Speed Low Limit [Hz]电动机最低转速0.0 - Hz 0 Hz 输入速度下限4-14Motor Speed High Limit [Hz]电动机最高转速0.0 - Hz 65 Hz 输入速度上限3-41Ramp 1 Ramp Up Time 加速时间0.05 - 3600.0s 3从0达到额定电动机频率（参数1-23）的加速时间3-42 Ramp 1 Ramp Down Time 减速时间0.05 - 3600.0s 3从额定电动机频率（参数1-23）下降到0的减速时间1-73Flying Start 飞车启动[0]禁用[1]启用0如果希望变频器能够捕获空转电动机，请选择“启用”6-19Terminal 53 mod端子53模式[0]电流[1]电压1选择端子53是用于电流还是用于电压输入6-10Terminal 53 Low Voltage 端子53低电压0-10V 0.07V 输入与低参考值对应的电压6-11Terminal 53 High Voltage 端子53高电压0-10V 10V 输入与高参考值对应的电压6-12Terminal 53 Low Current 端子53低电流0-20mA 4输入与低参考值对应的电流6-13Terminal 53 High Current 端子53高电流0-20mA 20输入与高参考值对应的电流3-02Minimum Reference 最小参考值-4999-49990最小参考值是通过汇总所有参考值获得的最小值3-03Maximum Reference最大参考值-4999-499950最大参考值是通过汇总所有参考值获得的最小值5-40 Function Relay [0] Function 继电器1功能请参阅5-40 Function Relay 无功能选择用于控制输出继电器1的功能5-40 Function Relay [1] Function 继电器2功能请参阅5-40 Function Relay无功能选择用于控制输出继电器2的功能1-29Automatic Motor Adation电动机自适配关通过执行AMA来优化电动机性能说明：1、使用开关量输入信号时，请根据开关量输入的类型：源（PNP）、接收（NPN），相应设置参数5-00（端子18、19、27）、参数5-01（端子29）3、完成参数设置后，在表格的最终设置一栏中进行记录、存档以便于将来的维护2、如需使用自动能量优化（AEO），务必在开启该功能之前执行电机优化功能（AMA）参数名称FC111闭环应用设置向导参数代码范围默认设置推荐设置最终设置功能0-03 Regional Settings 区域设置[0] 国际[1] 美国区域设定：国际或美国1-20 Motor Power 电动机功率0.12-110kW / 0.16-150Hp 同规格有关根据电动机铭牌数据输入电动机功率1-22 Motor Voltage 电动机电压50.0 - 1000.0V 同规格有关根据电动机铭牌数据输入电动机电压1-23 Motor Frequency 电动机频率20.0 - 400.0Hz 同规格有关根据电动机铭牌数据输入电动机频率1-24 Motor Current电动机电流0.01-10000.0A 同规格有关根据电动机铭牌数据输入电动机电流1-25 Motor Normal Speed电动机额定转速100.0 - 9999.0RPM 同规格有关根据电动机铭牌数据输入电动机额定转速4-12 Motor Speed Low Limit [Hz]电动机最低转速0.0 - Hz 0 Hz 输入速度下限4-14 Motor Speed High Limit [Hz]电动机最高转速0.0 - Hz65 Hz 输入速度上限3-41 Ramp 1 Ramp Up Time 加速时间0.05 - 3600.0s 3从0达到额定电动机频率（参数1-23）的加速时间3-42 Ramp 1 Ramp Down Time 减速时间0.05 - 3600.0s 3从额定电动机频率（参数1-23）下降到0的减速时间1-73 Flying Start 飞车启动[0]禁用[1]启用0如果希望变频器能够捕获空转电动机，请选择“启用”风机系统可启用本功能，水泵系统一般禁用3-02 Minimum Reference 最小参考值-4999-49990最小参考值是通过汇总所有参考值获得的最小值3-03 Maximum Reference 最大参考值-4999-499950最大参考值是通过汇总所有参考值获得的最小值3-10 Preset Reference 设定值-100-100%0输入给定值6-29 Terminal 54 mode端子54模式[0]电流[1]电压1选择端子54是用于电流还是用于电压输入6-20 Terminal 54 Low Voltage 端子54低电压0-10V 0.07V 输入与低参考值对应的电压6-21 Terminal 54 High Voltage 端子54高电压0-10V 10V 输入与高参考值对应的电压6-22 Terminal 54 Low Current 端子54低电流0-20mA 4输入与低参考值对应的电流6-23 Terminal 54 High Current端子54高电流0-20mA20输入与高参考值对应的电流6-24 Terminal 54 Low Ref./Feedb.Value 端子54低参考/反馈值-4999-49990输入与在参数6-20/6-22中设置的电压或电流值对应的反馈6-25 Terminal 54 High Ref./Feedb.Value 端子54高参考/反馈值-4999-499950输入与在参数6-21/6-23中设置的电压或电流值对应的反馈6-26 Terminal 54 Filter Time Constant 端子54过滤器时间常数0-10s0.01输入滤波器时间常数20-81 PI Normal/Inverse control PI正常/反向控制[0]正常[1]反向0如果选择正常[0]，则会对过程控制进行设置，让它在过程误差为正时增加输出速度。

FC111快速设定指南(丹佛斯变频器调试) FC111快速设定指南(丹佛斯变频器调试)本文档为FC111快速设定指南，旨在为您提供丹佛斯变频器调试的详细步骤和操作流程。

以下为各章节的内容细化。

1：准备工作1.1 确保已获得FC111快速设定指南和丹佛斯变频器的相关文档和软件。

1.2 确保已连接好所需的电气设备和传感器。

1.3 准备好所有需要的工具和仪器。

2：变频器连接与配置2.1 将丹佛斯变频器正确连接到电源。

2.2 根据电机的参数设置相关电气连接。

2.3 进行通信接口的配置，确保变频器可以与外部设备进行通信。

3：参数设定3.1 了解丹佛斯变频器的参数设置结构和功能。

3.2 根据实际需求，设置各项参数，如电机额定功率、额定电压、频率范围等。

3.3 确保参数设置的合理性和准确性。

4：控制模式和保护设置4.1 选择合适的控制模式，如速度控制、转矩控制等。

4.2 设置相关的保护参数，如过载保护、过温保护等。

4.3 进行控制模式和保护设置的功能测试和验证。

5：故障诊断和排除5.1 熟悉丹佛斯变频器可能遇到的故障和错误代码。

5.2 执行故障诊断步骤，并根据错误代码进行故障排除。

5.3 确保对故障的处理和排除是准确和有效的。

6：系统测试和调试6.1 运行系统测试程序，验证丹佛斯变频器的性能和功能。

6.2 进行相关设备的调试，检查其运行状态和性能。

6.3 根据测试和调试结果，进行必要的优化和调整。

附件：本文档涉及的附件包括：- FC111快速设定指南：pdf- 丹佛斯变频器用户手册：pdf- 丹佛斯变频器软件安装包：zip法律名词及注释：1：法律名词1：根据《某某法律》第X条X款的定义，指：：：注释：该法律名词为相关法律文件或法规中的术语解释，用于规范本文档中的相关操作和规定。

2：法律名词2：根据《某某法律》第X条X款的规定，指：：：注释：该法律名词为相关法律文件或法规中的术语解释，用于规范本文档中的相关操作和规定。

丹弗斯调试过程
1、通电后设置参数0-02 电动机速度单位为HZ
2、可选择变频器的手动启动键和停止键0-40、0-41
3、过载模式1-04 设正常转矩
4、设置电动机铭牌数据1-20到1-25
5、电动机热保护1-90
6、参考值/参考值极限/加减速
3-00参考范围
参考值或反馈单位3-01
最小参考值3-02、3-03
设置为30-70HZ
参考功能3-04
7、预设参考值相对于最小参考值和最大参考值，将会以百分比的形
式来计算参考值
12为电源24v，18号端子为启动，27号为预设参考值开（可不选，但是3-04 要设置为0），32、33预设参考值控制端子
5-00数字输入模式设置为PNP
f ＝P302 ＋( P303 －P302 ) × （n可取0 ～7）
举例1：P302＝0Hz；P303＝50Hz；＝50%，则可算出频率值为25 Hz 举例2：P302＝10 Hz；P303＝50Hz；＝50%，则可算出频率值为30 Hz
端子输入功能参数
3-10预设参考值的设定m%
m=100（f-p302）/(p303-p302)
变频器动是；变频器通电后，当18号端子高电平时开始运行，运行的频率根据32、32端子输入的高低电平控制的四中速度，
18号端子低电平时电机停止！
8、加减速时间设定
9、电动机极限设定
电动机速度方向4-10
电动机速度下限4-12电机速度上限4-14
10、主电源GRANT。

丹佛斯变频器参数设置作业指导书
危害辨识
变频器与主电源相连，其电压非常危险，应严格遵守丹佛斯手册的说明。

在改变参数时电机有可能启动，因此停止键必须确保已按下，然后才能够对参数进行修改。

设置参数必须正确，否则有可能损坏相关设备。

准备阶段
资料：丹佛斯操作说明书，相关设置参数。

工具：万用表，平口起子。

人员：编程负责人，班长。

方案：根据以上内容制定详细参数设置方案。

安全学习：根据以上方案，组织参与编程人员进行安全学习。

实施阶段
本机操作参数设置。

1．首先将端子12和27短接。

2．002 设置成为本机操作〔1〕
3．003 设置成为当前所需要的给定值
4. 013 设置成为本机控制与开环〔1〕
5. 100 设置成为开环速度调节〔0〕
6. 102 设置成为相应的电机功率（参照电机名牌）
7. 103 设置成为相应的电机电压（参照电机名牌）
8. 104 设置成为相应的电机频率（参照电机名牌）
9. 105 设置成为相应的电机电流（参照电机名牌）
10. 106 设置成为相应的电机转速（参照电机名牌）
11. 204 最小参考值（根据需要设置）
12. 205 最大参考值（根据需要设置）
13.启动变频器，电机将按照003中的给定值运行。

按一下菜单键可切换显示、基本设置、区域设置中的一个界面按2次返回键可退出目录FC111设置向导1-2*电动机数据（按电机铭牌设置）1-20电动机功率--- KW1-22电压---- 380V1-23频率---- 50HZ1-24电流--- A速度上限---- 50HZ6-19端子53的模式---电流模式6-12端子53低电流---- 11.2 （最小频率）6-13端子53高电流---- 14.2（最大频率）手动操作按手动键可切换手动操作，按上、下键可修改频率，按停止/复位键可停止运行。

1-**负载和电动机1-06 顺时针方向----正常（改--反向，电机反转）3-**参考值/加减速3-1*参考值给定频率（自动运行）3-10预置参考值--- [0]100% （100% 对应50HZ）3-15预置参考值来源--- [0]无功能模拟量控制3-10预置参考值--- [0]0%3-15预置参考值来源--- [1]模拟输入535-**数字输入/输出5-1*数字输入5-10端子18数字输入------[0]启动5-11端子19数字输入------[11]反向启动5-12端子27数字输入------[1]复位5-4*继电器输出5-40继电器功能---[0][9]报警（端子1,2,3）---[1][5]变频器在运行（端子4,5,6）端子说明：12----公共端，18---正转，19----反转，27---复位；53、55----模拟电流输入（53V-，55V+）1,2,3---故障输出， 4,5,6----运行输出8-**通讯和选择FC端口设置协议----FC (Modbus RTU) 地址----1 波特率--9600 Baud 偶效验，1停止位变频器初始化为默认设置14-**特殊功能14-2*跳闸复位1.选择14-22工作模式2.按?[OK]（确定）。

3.选择初始化，然后按?[OK]（确定）。

4.切断主电源，等待显示屏关闭。

∙
∙FC系列变频器实现多段速选择，如何设置？
∙回答：
∙
在预置参考值P3-10.0到P3-10.7中分别设置需要的运行速度。

∙通过数字输入端子或者总线信号，可在选择预置的参考值。

假如用19、27、29号端子作为参考值选择信号，在参数5-11、5-12、5-13中更改输入端子的功能，对应位0、位1、位2。

当三个端子都没有输入信号时，采用第0号预置参考值；
当19号有输入信号，其它输入信号无时，采用第1号预置参考值如果需要多于8组的预置参考值，可在其他的菜单中，利用同样的方法预置参考值，通过菜单切换，实现更多种类的运行速度。
