ATV 变频器设置指南

施耐德ATV71变频器设置指南施耐德ATV71变频器是一种专业的电气控制设备，用于控制电动机的转速和运行。

在使用ATV71变频器之前，我们需要了解如何正确设置和调试它以确保最佳性能和安全运行。

以下是施耐德ATV71变频器的设置指南，包括安装、接线、参数设置和调试过程。

第一步：安装和接线1.根据变频器的额定功率和电压，选择适当的安装位置。

2.确保变频器周围的环境通风良好，并远离热源和湿度。

3.确保电源线和电机线接线正确，按照变频器的接线图进行连接。

在连接电源线和电机线之前，确保电源已经断开。

4.检查接线是否牢固，并避免电线交叉和短路。

第二步：参数设置1.连接电源后，按下变频器面板上的“模式”按钮，进入基本设置菜单。

2.使用上下/左右箭头键导航到所需的参数设置，按下“确定”键进行选择。

3.根据实际应用需求，设置变频器的基本参数，如额定电压、额定功率和额定电流。

4.设置电压和频率限制，以确保在变频器的额定工作范围内运行电动机。

5.根据操作手册提供的参数列表，逐个设置变频器的高级参数，如加速时间、减速时间、最大转矩和过载保护。

6.检查参数设置是否正确，并根据需要进行修改。

第三步：调试过程1.在进行调试前，确保变频器和电动机的机械连接正确，并确保电机轴与机械负载对齐。

2.提供适当的负载，并逐步增加变频器的输出频率。

3.监控电动机的运行情况，包括转速、电流和温度。

确保运行正常且没有异常情况。

4.根据需要，调整变频器的参数，以获得更好的性能和运行效果。

5.使用变频器提供的监控功能进行故障诊断和排除。

第四步：安全注意事项1.在进行任何调试和设置之前，确保电源已经关闭，并使用安全锁进行锁定，以防止误操作。

2.注意变频器的电气隔离和绝缘等级，避免触摸裸露的电线和接口。

3.在操作变频器时必须使用绝缘手套和安全鞋，以确保人身安全。

4.定期检查电源线和接线的连接情况，并确保电缆和电线的绝缘性能良好。

总结：通过正确的安装、接线、参数设置和调试过程，我们可以确保施耐德ATV71变频器的最佳性能和安全运行。

A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。

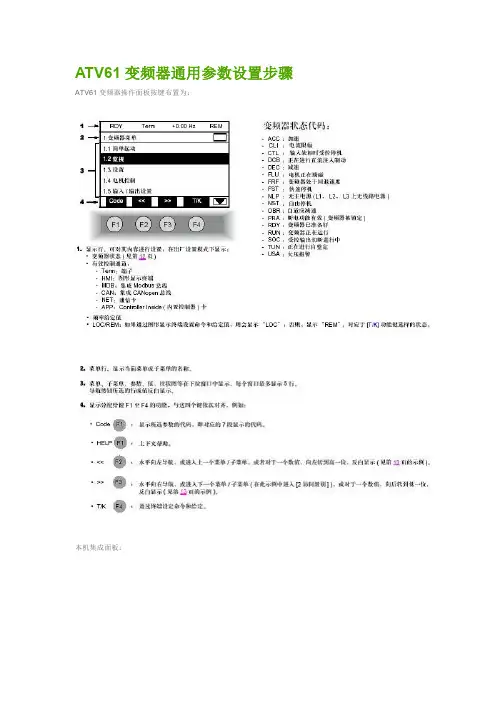

ATV61变频器通用参数设置步骤ATV61变频器操作面板按键布置为：本机集成面板：通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到准备状态（显示rdY）。

参数设置完毕，如下流程图所示。

其他参数的设置可参照这个流程。

具体可设置的参数内容和设置方法请参阅产品ATV61用户手册。

对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行，根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。

1、宏配置：针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。

ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简单启动菜单”下修改。

如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。

2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。

3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。

具体操作为：进入“1.1简单设置” 或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。

施耐德ATV12变频器调试指南一、硬件连接1.将ATV12变频器正确安装到指定位置上，确保变频器与其他设备的连接固定可靠。

2.依据实际需要，连接变频器的电源供应和电机。

3.确认变频器的终端板连接正确，包括外置控制终端（R、S、T）、电机端子（U、V、W）以及其他辅助终端。

4.检查所有连接线路的接触良好，无松动或短路等异常情况。

5.连接并调试好变频器及其他设备的保护接地线。

二、软件设置1.设定参数在调试前，需要根据现场实际情况和要求设定参数。

打开调试界面，设定相关参数，如电压、频率等。

2.检查和调试软件开关检查软件开关状态，确保处于预期的位置。

如果需要，可以调整软件开关的位置。

3.设定控制模式根据实际需求，设定变频器的控制模式。

可选择开环控制、闭环控制等不同模式。

4.检查保护及限制设置核对设定的保护及限制设置，确保满足实际的使用要求。

根据需要进行调整。

5.检查通信设置如果需要与其他设备进行通信，需要检查通信设置，确保正常的通信连接。

根据需求进行设定。

6.检查故障历史查看故障历史记录，以及重置故障记录。

确保变频器处于正常工作状态，没有潜在的故障。

7.软件启动最后一步是启动变频器的软件，观察变频器的状态是否正常。

可以通过运行示波器模式，检查输出频率和电压是否处于正常范围。

三、调试步骤1.启动变频器按下变频器的启动按钮，观察变频器启动过程中的状态指示灯和显示屏的变化。

确认变频器能够正常启动。

2.执行不同操作依次执行不同的操作，如调整启动频率、改变运行方向、改变停止方式等。

观察变频器的响应情况，确保各项功能正常。

3.监控变频器状态通过监控变频器的状态指示灯和显示屏，了解变频器的运行状态。

根据需要，可以调整变频器的参数，使其满足实际需求。

4.调试保护功能模拟不同的故障情况，观察变频器的保护功能是否正常工作。

如过载保护、短路保护等。

5.调试通信功能如果需要与其他设备进行通信，进行相应的通信调试。

确保通信正常，命令能够正确传输和接收。

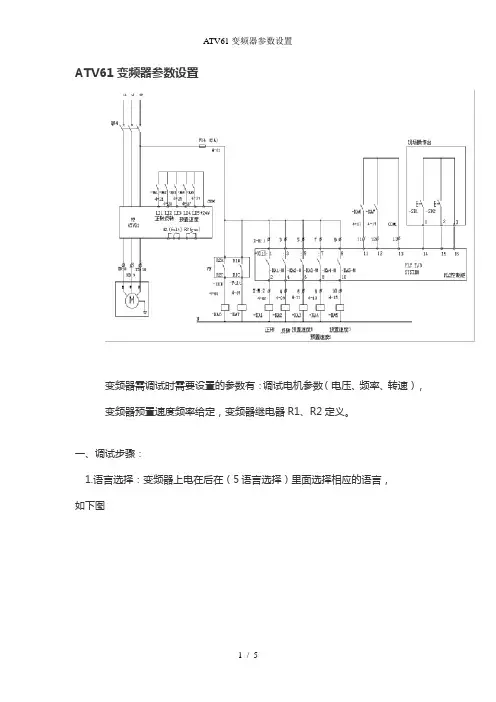

ATV61变频器参数设置变频器需调试时需要设置的参数有：调试电机参数（电压、频率、转速），变频器预置速度频率给定，变频器继电器R1、R2定义。

一、调试步骤：1.语言选择：变频器上电在后在（5语言选择）里面选择相应的语言，如下图2、访问等级选择：按ESC键返回主菜单，在（2访问等级）里选择相应权限，如下图3、在（1变频器菜单）1.1简单启动菜单中进行相应的设置2/3线控制根据图纸原理选择2线控制宏设置选择相应的宏（根据上图，调试时选择的是标准启/停）（标准启/停）宏已经将下列参数定义为：R1变频器无故障R2未分配Ll1正向Ll2故障复位Ll3未设置Ll4未设置Ll5未设置注：上述图纸中未用到的参数没列出4、（1.8故障管理）设置：Ll2未设置注：原理图中Ll2为反向，而（标准启/停）宏已经将Ll2定义为故障复位，这就需要在1.8故障管理中将Ll2定义为未设置5、（1.5输入输出）设置：Ll1正向Ll2反向Ll32个预置速度（在1.7应用功能里面设置）Ll44个预置速度（在1.7应用功能里面设置）Ll58个预置速度（在1.7应用功能里面设置）R2运行R1故障6. 在（1.7应用功能）中进行预置速度设置：2个预置速度Ll34个预置速度Ll48个预置速度Ll5预置速度10HZ(Ll1/Ll2)预置速度210HZ(Ll1/Ll2、Ll3)预置速度315HZ(Ll1/Ll2、Ll4)预置速度420HZ(Ll1/Ll2、Ll4、Ll3)预置速度525HZ(Ll1/Ll2、Ll5)预置速度630HZ(Ll1/Ll2、Ll5、Ll3)预置速度735HZ(Ll1/Ll2、Ll5、Ll4)预置速度850HZ(Ll1/Ll2、Ll5、Ll4、Ll3) 7．在（1.4电机控制）里对调试电机进行参数设置：标准电机频率50/60HZ选择50HZ电机额定功率调试电机铭牌上额定功率电机额定电压380V电机额定电流调试电机铭牌上额定电流电机额定频率调试电机铭牌上给出的额定频率电机额定转速试电机铭牌上给出的额定速度。

施耐德ATV参数设置施耐德ATV（Variable Frequency Drive，变频器）是一种用于调整三相电机运行速度的设备。

它可以通过调整输入电压和频率，控制电机的转速，实现精确的调速控制。

施耐德ATV的参数设置对于电机运行的性能和效率有着重要的影响。

在以下1200字以上的文章中，我将介绍一些施耐德ATV常见的参数设置，并解释它们的作用和影响。

1.频率设置参数：- 主要参数包括：最大输出频率 (Fmax) 和最小输出频率 (Fmin)。

- Fmax决定了ATV的最高输出频率，通常与电机的额定频率相同。

- Fmin决定了ATV的最低输出频率，可以通过减小Fmin来降低电机的最低运行速度。

这对于一些需要低速运行的应用非常有用。

2.加速度和减速度设置参数：- 主要参数包括：加速时间 (Acc) 和减速时间 (Dec)。

- Acc决定了电机从静止状态加速到额定速度所需的时间。

较短的加速时间可以提高电机的响应速度，但可能会对电机和设备造成较大的负载。

- Dec决定了电机从额定速度减速到静止状态所需的时间。

较短的减速时间也可以提高电机的响应速度，但同样可能会对电机和设备造成较大的负载。

3.过载保护参数：-主要参数包括：额定电流(In)和过载电流(Ir)。

-In表示电机的额定电流，Ir表示电机可以承受的过载电流。

设置适当的Ir比较关键，过小的Ir可能导致频繁的过载报警，过大的Ir可能会对电机造成损坏。

4.控制模式参数：-施耐德ATV通常支持多种控制模式，包括：速度控制、扭矩控制和位置控制等。

-根据具体的应用需求，可以选择合适的控制模式。

例如，在一些需要精确位置控制的应用中，可以选择位置控制模式，并设置相应的参数，如目标位置和速度。

5.其他参数：-施耐德ATV还有许多其他参数可以调整，如过载保护时间、电源电压、功率因数校正等。

-这些参数可以根据具体的应用需求进行调整，以提高电机的效率和性能。

通过恰当地设置这些参数，施耐德ATV可以实现准确的调速控制，并满足不同应用的需求。

施耐德ATV71变频器设置指南施耐德ATV71变频器是一种高级电力控制设备，用于控制电动机的转速和扭矩。

它具有多种功能，可以根据需要进行不同的设置。

以下是施耐德ATV71变频器的设置指南。

第一步是连接设备。

确保ATV71变频器与电动机和电源正确地连接在一起。

检查所有电缆和接线的连接是否牢固，没有短路或断路。

第二步是设置基本参数。

按下变频器面板上的“MODE”按钮，进入主菜单。

使用向上和向下箭头按钮选择“DRI-”选项，然后按下“ENT”按钮。

选择“CONFI-”选项，并按下“ENT”按钮。

在“CONF-F-”菜单中，选择“CTRL-MENU”选项，并按下“ENT”按钮。

选择“DRIVE”项，按下“ENT”按钮。

在“DRV-I-”菜单中，选择“CONF-MNU”项，按下“ENT”按钮。

在“CONF-M-”菜单中，选择“DRI-MODE”项，然后按下“ENT”按钮。

选择所需的操作模式，例如速度控制模式或扭矩控制模式。

设置后，按下“ESC”关闭菜单。

第三步是调整驱动器参数。

按下“MODE”按钮，进入主菜单。

使用向上和向下箭头按钮选择“DRI-”选项，按下“ENT”按钮。

选择“Conf-”选项，并按下“ENT”按钮。

在“CONF-F-”菜单中，选择“CTRL-MENU”选项，并按下“ENT”按钮。

选择“DRIVE”项，按下“ENT”按钮。

在“DRV-I-”菜单中，选择“LAC-”选项，并按下“ENT”按钮。

调整低速命令最小值和最大值，以适应应用需求。

在同一菜单中，选择“ACC”选项，按下“ENT”按钮。

调整加速时间和减速时间，以控制电机的启停时间。

设置后，按下“ESC”关闭菜单。

第四步是设置输入和输出。

按下“MODE”按钮，进入主菜单。

使用向上和向下箭头按钮选择“DRI-”选项，按下“ENT”按钮。

选择“Conf-”选项，并按下“ENT”按钮。

在“CONF-F-”菜单中，选择“CTRL-MENU”选项，并按下“ENT”按钮。

变频器设置步骤
设置变频器菜单中的参数
1.1,1.3,1.4中设置电机基本的参数,如电机功率,频率,电压,电流,转速,最大输出频率,相序,热保护电流,加减速时间,高低频率等与电机实际铭牌参数相同。

1.5 输入输出设置
2/3线控制选择2线控制
2线控制选择 0/1电平
反转 LI2或者未分配
其余默认
1.6命令
给定1通道通信卡
反向禁止 NO或者YES
停止按钮优先 YES
组合模式 I/O模式
控制通道切换通道1有效
命令通道1设置通信卡
命令通道2设置端子排
给定2切换通道1有效
1.7 应用功能全部默认即可
1.8故障管理无需设置
1.9通信
Com.scanner.input 1、8603 2、8604
Com.scanner.output 1、8601 2、8602
在DeviceNet配置文件中，右键单击要设置的变频器，选择Upload from Device 将变频器的参数上传，
更改其中的第1387,1388,1389项为100,101,100组件，
在D网配置文件中，右键单击DNB模块，选择属性，
将可用的设备添加到扫描列表中，选中扫描列表中的变频器，点击edit I/O Parameters,
设置其中的Polled的Input 和Output 分别为8，OK
然后再到Input 和Output中，点击Advanced
设置其中的地址映射关系即可。

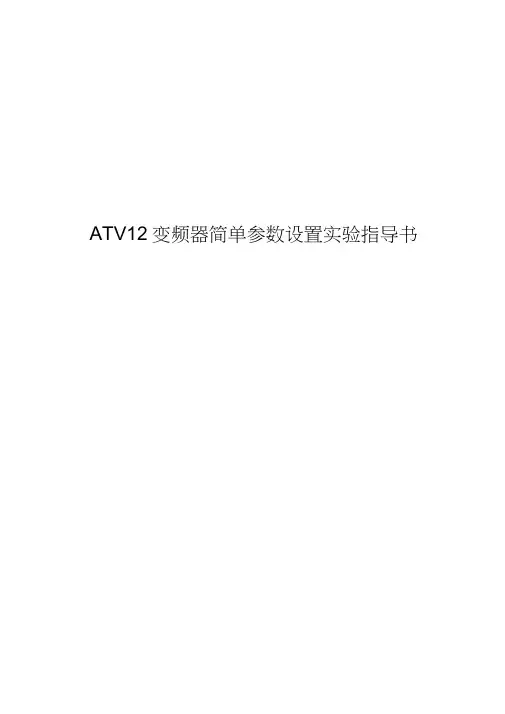

ATV12变频器简单参数设置实验指导书1. ............................... 面板操作说明2. 变频器显示状态解释3. 简单启动参数设置 .. O 配置、监视 ......5.出厂设置 ........四、实验结果 .........五、 实验注意事项 ...、实验目的一、实验目的 二、实验设备 三、实验步骤目录错误!未定义书签 错误!未定义书签 错误!未定义书签 ..错误!未定义书签 ..错误!未定义书签 .. 错误!未定义书签 ..错误!未定义书签 ..错误!未定义书签 错误!未定义书签 错误!未定义书签通过进行ATV12变频器简单参数设置实验，熟悉ATV12参数结构，掌握ATV12 面板操作方法，积累ATV12实际操作经验。

二、实验设备1. 实验器件ATV12H018M22•实验工具万用表、螺丝刀三、实验步骤1•面板操作说明t (町ei2. WLED3- ^tELEHCC)*• ESC披tL世岀星籬MIMtL或盘出El示值以快**削的啓幅(H・在皋姻氏宜甲・[fi ESC W 5 / ・& '警止.摄d 弓止电机(曲血已拱用能.可腳1盖国毗KE}»%n：莆•圏怦筝适庁，悴止~盖的说購・& 在皐將列皑I■式下，1CSMT此勿池®HUN■牌起功込行£蚪畀哦禁止此RfiL可关上刖31植的叩畫门hT- WJSIfi-帅臬足■了Etm陀* 盘咆配■和逓幄就圉昨电应卄便囲. -厭旳杆厦顽打叶话功已逍听号駅.•as下可邊行遴旳貝认* I此權作用右血的*J号舟示.I* 宦用W1E在i£j|lf券且■成仝词HJSL - ttK' MHI只lft?EHMi门打秆时才產进疗・苗.« WCE-a 3i $«ex.»"BtH- ®JXLED(T1)w 4驗观' 懂丸LIDT1. fc S®'懂式*Dta, 40 -7gfi5'且示解注曇在本地fiESMWR S H 10. n三亍LED灯在确煌僂式下塚时问烁"梅在翌制鼻式卜掲作为一于LEDITifilS工ft.口)即里豎亮.BI示SB质出一■?豐，AH0, 0. 5 ⑪亍. e腮茂個勿.■配百” ■耳“D*0ffUE口第砥WJI0WXM.覆示B示一卞筑tn. «ln r AMP!!示X HP T.2•变频器显示状态解释5匕耳E□产品状态此醪馥显示变聂痔和电机的状恋.r卅r L/n 1 ff rc 1 JFc 1 dUbl 息□变復再就绪口变频審正在远日.世匹右舷绘后一F丸段讶还捋示出方向和谨度□如滋，代码右创餉最八段阳迹搏爪出方口声矗*代码石刻的段玛还捋丽出方脣和連度口正在执行亘淹注人SU融□日谧限诵.右下律尿茁的四關咎正柱闪孙□自由停车控制口嬪逢斜痰自适应□输A电跟处帝月的费揑停年L _□丘在自至定1 □快唾停车□无柿人电□时控制组件通过氐阳旨摄口说电，无蛊踊电压，且不存在垣17晴. □变麺畐运行并竝用回箱逮厦Lrpr Fiji L OC \□远SES 1 □本庭配亘3•简单启动参数设置①实验要求：1、选择起动/停止宏；2、输入电机铭牌参数；3、输入电机热保护电流。

ATV71变频器参数设置1.基本参数设置：-控制方式：选择速度控制或扭矩控制，根据具体需求进行选择。

-额定频率和电压：根据电机的额定频率和电压设置变频器参数，以确保变频器与电机的匹配。

-过载能力：设置变频器的过载能力，以便在负载突增时保护电机和变频器。

2.动态参数设置：-加减速时间：设置启动和停止的加减速时间，以确保平滑的启动和停止过程。

-脱机刹车：启用或禁用脱机刹车功能，当电机停止运转时，使用刹车将快速降低旋转惯性。

-跟踪时间：设置速度达到设定值的响应时间，以确保快速的动态响应。

3.效率参数设置：-电机功率：根据电机的功率设置变频器参数，以确保适当的功率输出。

-效率优化：通过调整参数来提高系统的效率，例如恒转矩或恒功率运行。

4.保护参数设置：-过载保护：设置过载保护级别，当负载超过设定值时，自动减速或停机。

-过流保护：设置过流保护级别，当电流超过设定值时，自动减速或停机。

-温度保护：设置电机温度保护级别，当温度超过设定值时，自动降低输出功率。

5.控制参数设置：-调制方式：选择PWM或SVPWM模式，根据电机和应用的要求进行选择。

-控制反馈：设置反馈信号选择，例如编码器反馈、模拟输入、数字输入等。

-控制逻辑：设置控制逻辑，例如速度闭环控制、电流控制、位置控制等。

6.通信参数设置：- 通信协议：选择与其他设备通信的协议，例如Modbus、CANopen等。

-通信地址：设置变频器在通信网络中的地址，以便其他设备进行识别和通信。

-通信速率：设置通信速率，以确保正常的通信和数据传输。

以上是对ATV71变频器参数设置的一些基本介绍。

根据不同的应用需求，可以进一步调整和优化这些参数，以达到更好的性能和效果。

同时，在进行参数设置时，需要根据制造商提供的产品手册和指导进行操作，以确保正确和安全的使用变频器。

施耐德ATV71变频器调试指南第一部分接线一．电气控制图：1．主回路2．控制回路3．编码器二．端子位置图：1．功率端子分布：ATV71-HD95N4 ATV71-HD95N4（输入电抗器）ATV71-HD45N4/ ATV71-HD55N4 ATV71-HU75N42．控制端子位置图：3．编码器卡安装图三．接线注意事项：1．各功率端子和控制端子一定要安装紧固；1．1 动力直流母线端子PO--PA+之间的短接铜片一定要保持紧固；1．2 控制端子的PWR--+24V之间的短接片一定要保持连接，否则变频器将显示状态PRA并且不能正常输出。

1．3 如用AI1+和AI1-做双极性给定，请去掉AI1-和com之间的短接片。

2．请可靠连接各保护地和屏蔽地。

第二部分用中文图形终端编程一．中文图形编程操作终端界面二．菜单结构1．主菜单注：所有的参数调整都在 1 变频器菜单中进行，其它的主菜单都是辅助功能。

这些需要在使用中灵活掌握，慢慢积累经验。

2．变频器菜单注：变频器菜单中有关调试主要菜单是1.1 到 1.8 。

我们暂时也仅仅涉及一些主要的菜单和参数。

其它都是辅助菜单，这些需要在使用中灵活掌握，慢慢积累经验。

三．调试的步骤第一步，设置简捷的起停控制设置端子与面板切换功能键（命令菜单）：在命令菜单，找到最后一个参数：F4键分配：设置其功能为 T/K，即为端子控制（Terminals）与图形终端控制(Kepad)切换。

这样按F4键可以切换用端子控制起停或图形终端控制起停。

端子控制有效时，起停命令来自LI1, LI2的逻辑端子的输入，这时变频器图形终端首行显示的第二个位置显示TERM；图形终端控制激活时，按图形终端上的RUN,STOP，FWD/REV键可以控制变频器的正反转，旋转导航键（浏览鼓轮）改变频率给定这时图形终端首行显示的第二个位置显示HMI。

此设置的目的是为了便于手动试运转。

正常运行时，应采用端子控制。

(常熟工厂为设置)。

ATV71变频器操作说明一、基本参数设置1.控制参数：可以设置控制方式，选择V/F控制、矢量控制等模式。

2.输出参数：设置输出频率范围，最小输出频率、最大输出频率等。

3.电机参数：输入电机额定功率、额定电流、极数等参数。

4.过载保护：设置过载保护的参数，如过载电流、过载时间等。

5. 通信参数：可以设置Modbus通信、CANopen通信等参数。

二、基本操作指南1.开机：接通电源，ATV71变频器会进行自检，检查完毕后进入待机模式。

2.运行/停止：按下运行/停止键可以启动或停止变频器运行。

3.菜单操作：ATV71变频器有用户菜单和高级菜单两个模式，可以通过按键切换进入不同的菜单。

5.显示功能：ATV71变频器的显示屏可以显示当前运行状态、电机频率、输出电流、故障代码等信息。

三、常见故障处理1.过载保护：ATV71变频器有过载保护功能，当电机超过设定的过载电流或过载时间时，会自动停机。

此时需检查是否是负载过重或电机有故障。

2.过热保护：ATV71变频器会对自身进行温度监测，若温度过高会自动停机。

此时需等待变频器冷却后再次启动。

3.短路保护：如果ATV71变频器检测到电机有短路情况，会自动停机。

此时需检查电机线路是否有短路，修复后再次启动。

4.编码器故障：如果ATV71变频器使用编码器进行反馈控制时出现问题，可能是编码器损坏或连接线路有故障。

需检查编码器及其连接线路，修复后再次启动。

以上是ATV71变频器的基本操作说明，包括参数设置、基本操作指南和常见故障处理方法。

希望能对使用ATV71变频器的用户有所帮助。

如需进一步了解ATV71变频器的详细操作信息，建议查阅官方的操作手册。

施耐德ATV71变频器调试指南 第一部分接线一.电气控制图:1.主回路ATV71H*****3・县W川一3 B -AA褊码■卡旋转编码跑端子位置图:1.功率端子分布:曲地图钙在柞ATV71-HD95N4 （输入电抗器）ATV71-HU75N4OTffif fninn mini unrIIIIMIIIINIilllllllllllll llll-LI V72 西;T32.控制端子位置图:业J 4城二%u 优白S3H" -'I'S UQOOOOOOOOCoooooZijurm?..3.编码器卡安装图ATV71-HD95N4 ATV71-HD45N4/ ATV71-HD55N4 FUL1 SA_2 Tfl_3p* UiTl V/T2 M3PD PAJ* Pfi三. 接线注意事项：1.各功率端子和控制端子一定要安装紧固；1.1动力直流母线端子PO--PA+之间的短接铜片一定要保持紧固；2.2控制端子的PWR--+24V之间的短接片一定要保持连接，否则变频器将显示状态PRA并且不能正常输出。

3.3如用AI1+和AI1-做双极性给定，请去掉AI1-和com之间的短接片。

2.请可靠连接各保护地和屏蔽地。

第二部分用中文图形终端编程中文图形编程操作终端界面5 1rldii ：*展，EMT J -用在』前道-立入附土装单或误炭・ ^r/CWfCCW.-噌人或Mi 小一个位 ，科利卜行共试行■ «上熊“小於'定6.即6地区决喇挖机.也徒丘海工.菜单结构1 .主菜单［主菜单卜菜单映射注：所有的参数调整都在1变频器菜单中进行，其它的主菜单都是辅助功能。

这些需要在使用中灵活掌握，慢慢积累经验。

2 .变频器菜单员监视设置7显示设置 ［1空榄晶篇单］她卜一甄P 访问浮城］ 定义要诂向哪些At LV 杂性子级： 3打印另存为］ mi 保存勺性.亚曼城器设惶丈卅 |4评，:冏 对设胃让可卢吗氏护 (5诲司 选择港肃|6曲迎设盟］ 定制在运行期网襄在图第■示性■上显示的值总 P 料示被置］•定制雪散•创速噩户定制菜单•定单与弁故的“〕见性与保护机制[1变频器菜单]注：变频器菜单中有关调试主要菜单是到。

Altivar31变频器控制设定一.首要检查设定1.恢复出厂值在I-O. FUN. drC. CtL等控制菜单下用▲▼选择FCS---In1即可恢复出厂默认值（每个菜单下都有各自的恢复默认值功能选项）如：I-O---FCS---In12.电机参数设置drC电机控制菜单bFr----标准电机频率50HZ (可调)Uns----电机额定电压可调nCr----电机额定电流可调nSP----电机额定转速可调*注:详见Altivar31 编程手册26-27页3.关闭变频器对负载电机连接情况自检功能当变频器运行或对电机进行自整定操作时，会自动检测负载连接状态,如果出错会出现以下报警（针对本实验，主要是负载风扇功率过小，出现电机缺相问题）:tnF（电机自整定失效）------ 负载为特殊电机或电机功率不配套OPF（电机缺相）----- 电机缺相或电机功率太小如试用则可将其关闭,操作步骤:FLt------OPL------nO 即可关闭*注:详见Altivar31 编程手册89页4.设定和解除密码在SUP显示菜单下操作(如有密码锁定时,访问者只能进入SUP菜单)(1)设定密码选择SUP------Cod--------**** *号代表要设定的密码数(4位)用面板上▲.▼键增减值(2—9999),选定后按ENT 键,屏幕出现On 即已设定完.(2)解除访问设定用面板上▲键输入密码,选定后按ENT 键,密码保留在屏幕上,表示本次访问允许.直到下次断电访问.如输入密码错误,则显示On (通用密码6969). 为使相同密码重新激活锁定,可使用▼键选择On ,按ENT 键,屏幕显示On 表示已重新锁定(3)清除密码先输入密码解除锁定(第二步), 可使用▲键选择OFF ,按ENT 键,屏幕显示OFF 表示已清除*注:详见Altivar31 编程手册98页二．2线/3线控制及I-O---输入输出控制设置菜单1.I-O------FCS-----恢复默认值(建议首先恢复)2.进入I-O------tcc tcc=2c 两线控制tcc=3c 三线控制两线控制时: LI1----正传LI2----反转(LI1默认反转端子可设定)三线控制时:LI1----停止LI2----正转LI3----反转(LI1.LI2默认反转端子可设定)3.反向运行控制如果选择2线/3线控制则反向运行逻辑输入端为LI2/LI3 此控制端可在I-O----rrs-----LI* 中更改.如果选择I-O----rrs-----nO 则反向运行逻辑输入关闭4.模拟输入/输出设定Ctl控制菜单模拟输入AI*Ctl------Fr1-------AI1 模拟电压输入AI1 0---+10VAI2 模拟电压输入AI2 0---+/-10VAI3 模拟电流输入AI3 0---20mA模拟/逻辑输出AOC/AOVI-O----dO---------OCr 20mA/10V 对应两倍变频器额定电流OPr 20mA/10V 对应两倍变频器额定功率Otr 20mA/10V 对应两倍电机额定转矩Ofr 20mA/10V 对应最大输出频率输出形式设定I-O----AOIt-------0A 0---20mA(使用端AOC)4A 4---20mA(使用端AOC)10U 0---10V (使用端AOV)R1.R2继电器输出设定R1有常开/常闭触点R2只有常开触点操作I-O------r1/r2------FLt 变频器故障rUn 变频器运行FtA 达到频率阀值Ftd(频率设定的上限)CtA 达到频率阀值Ftd(频率设定的上限)SrA 达到频率给定值FLA 达到高速*注:详见Altivar31 编程手册I_O—-32-36页Ctl---46、47页三.多段速设定FUN----功能菜单1.FUN-----PSS PSS=PS2 2段速PSS=PS4 4段速PSS=PS8 8段速PSS=PS16 16段速当选定PS2时,须将PS4. PS8.PS16设为nO当选定PS4时,须将PS8.PS16设为nO当选定PS8时,须将PS16设为nO当选定PS2时,进入PS2,选择IL3确认,PS2＝IL3当选定PS4时,进入PS4,选择IL4确认,PS8＝IL4当选定PS8时,进入PS8,选择IL4确认,PS8＝IL4*当选定PS16时,进入PS16,选择IL4确认,PS16＝IL4同理，速度模式由以上推之可得*注:以上选定在两线控制模式下.且SP*的预置速度可设定详见Altivar31 编程手册63-65页四.预置速度设定SET----设置菜单1.SET-----SP* *号为2---16数字选定一个速度如SP2 10HZ(默认)可修改大小(0---500HZ)2.当设定完两线/三线控制.多段速后,即可修改SP*的预置值*注:详见Altivar31 编程手册23页五、用外部按钮控制加/减速端子设定速度*注:详见Altivar31 编程手册页Ctl---46-50页FUN---61、63、69页根据操作手册提示：此功能与欲置多段速度和给定速度求和功能矛盾，不能同时使用；并且前提条件是:要在当参数LAC选择L2或L3下，才能访问设定参数子键，并设定该参数（UPD）。

第一部分：接线遵照索奥斯以前的使用习惯，逻辑控制使用负逻辑（即以0V 作为激活逻辑输入的公共端），注意以下几点：1． 逻辑输入的公共端接到 Com ，而不是 24V2． ATV12 没有正负逻辑的跳线，而是通过参数设置决定正负逻辑，否则会出现nst 等状态显示。

3． 所有 ATV312/ATV302 、ATV12变频器的的跳线或设置与接线一定要一致，否则会发生变频器之间的控制电源短路，出现变频器不正常显示（ InF, init ），甚至永久损坏。

4． 正转信号接到 LI1, 反转信号接到 LI2 ，模拟量输入接到 AI1 与 Com 。

第二部分：菜单结构ATV12 与ATV312的菜单模式和操作模式非常相似，只是菜单略有差别。

菜单和参数的显示方式为 4 位7 段式英文简写。

A TV12 有三种菜单模式，给定模式 REF- ，监视模式 MOn- ，编程模式 COnF- ，其中 MOn- 模式相当于 ATV312 的监视菜单 SUP- 。

COnF-模式下进行所有的参数编程和修改。

COnF模式下的菜单和参数分为两部分。

一部分为左图中蓝色椭圆所圈部分，为一级参数相当于快速菜单。

这里包括 Fr1, ACC,dEC,LSP,HSP,nPr,nCr,AI1t,SCS,FCS 等。

注： Fr1 ：给定通道，可设为 AIU1( 集成旋钮 ) ， AI1 （模拟量）nPr ：电机额定功率FCS ：恢复出厂设定FULL 是一个完整的菜单 ，其中包括很多菜单和参数，跟ATV312 非常类似，如上页图中三角框所示。

现将有关参数所在的菜单注明如下。

I-O- 菜单中：nPL ：逻辑输入的类型，其中的选项 POS 表示正逻辑，NEG 表示负逻辑，我们可能需要改为负逻辑。

本修改需要变频器重新上电方能生效。

AI1- 子菜单：配置 AI1 的信号类型和范围，进入后设置：AI1t ：信号类型，出厂设置为 5U ，即 0-5V ，适合电位器控制。

ATV71变频器设置指南20241027ATV71变频器是一种先进的电动机调速装置，广泛应用于工业和商业领域。

该变频器具有多种功能和设置选项，可提供精确的电机控制和高效的能源利用。

本指南将详细介绍ATV71变频器的设置步骤和注意事项，以帮助用户正确配置和操作。

第一步：安装和连接在开始设置之前，确保ATV71变频器已正确安装并与电机和电源连接。

确保所有电气连接都正确无误，且绝缘良好。

检查电源电压和频率是否与变频器的额定值匹配。

第二步：连接HMI（人机接口）第三步：基本设置启动变频器后，您将进入"Drive Menu"。

在这个菜单中，您可以进行一些基本设置，如电机额定电流和电压、变频器的故障重启选项等。

确保根据您的电机和应用的要求正确设置这些参数。

第四步：高级设置在完成基本设置后，您可以进入"Extended Setup"菜单，进行更高级的设置。

这些设置包括启动/制动特性、加速/减速时间等。

根据您的需求，调整这些参数以满足您的应用要求。

第五步：安全设置第六步：网络设置第七步：监控和维护一旦设置完成，您可以在"HMI"菜单中监控和控制变频器。

您可以查看实时电机状态、报警事件、历史故障等信息。

定期检查这些数据以确保变频器的正常运行，并及时采取措施解决任何问题。

注意事项：1.在进行任何设置之前，仔细阅读ATV71变频器的用户手册，并遵循所有的安全和操作指导。

2.确保变频器的电源和关键电气部分的维修工作由经过培训和授权的专业人员完成。

3.在进行任何设置或更改之前，提前做好备份，以防发生错误或失败。

4.定期进行变频器的维护工作，清洁和检查所有连接，确保所有电气和机械部件正常工作。

5.定期对ATV71变频器进行校准和重新调整，以确保其性能和效率最佳。

以上是ATV71变频器设置的指南，通过按照这些步骤进行设置，您可以确保最佳的电机控制和设备性能。

不过，在进行任何设置之前，请先仔细阅读ATV71变频器的用户手册，并遵循所有的安全和操作指导。
