绘图的方法与步骤第一节用绘图工具和仪器绘制图样工程图样通常都是用绘图工具和仪器绘制的，绘图的步骤是:先画底稿;然后，进行校对，根据需要进行铅笔加深或上墨;最后，再经复核，由制图者签字。
一、用制图工具和仪器铅笔加深的图样1、画底稿绘图时，采光应来自左前方。
通常用削尖的2H铅笔轻绘底稿，底稿一定要正确无误码，才能加深或上墨。
画底稿的顺序是:先按图形的大小和复杂程度，确定绘图比例，选定图幅，画出图框和标题栏;根据选定的比例估计图形及注写尺寸所占面积，布置图面。
然后，开始画图。
画图时，先画图形的对称轴线，中心线或主要轮廓线，再逐步画出细部。
图形完成后，画尺寸界线利尺寸线。
最后，对所绘制的底稿进行仔细校对，改正错误和缺点，并擦去不需要的图线。
2、铅笔加深铅笔加深时应做到线型粗细分明，符号国家标准的规定，宽度为O.5b的圈线(如粗实线、中虚线等)常用HB铅笔加深;宽度为0·35b的图线(如细实线、细点划线、折附线及波浪线等)常用削尖的H或2H铅笔适当用力加深;在加深圆弧时，圆规的铅芯应该比画直线时的铅笔芯软一号。
用铅笔加深时，一般先加深细点划线(中心线、对称线)。
为了使同类线型粗细一致，可以按线宽分批加深;先画粗实线，再画中虚线，然后画细实线，最后画双点划线、折断纠和波浪线。
加深同类型圈线的顺序，一般是先画曲线，后画直线;画同类型的直线时，通常是先从上向下加深所有的水平线，再从左向右加深所有的竖直线，然后加深所有倾斜线。
当图形加深完毕后，再加深尺寸线及尺寸界线等，然后，画尺寸起止符号 (45。
的中实线斜短划或尺寸箭头)，填写尺寸数字和书写图名、比例等说明文字和标题栏。
在写字前，必须先按选定的字高用铅笔轻画格线(汉字画出长仿宋字的字格，数字与字母可只画出字存的两条边线)。
3、复核和签字加深完成后，必须认真复核，如发现错误，则应立即改正;最后，由制图者签字。
二、用制图工具和仪器绘制上墨图样用制图工具和仪器绘制上墨图样的程序，与绘制铅笔加深的图样相同。

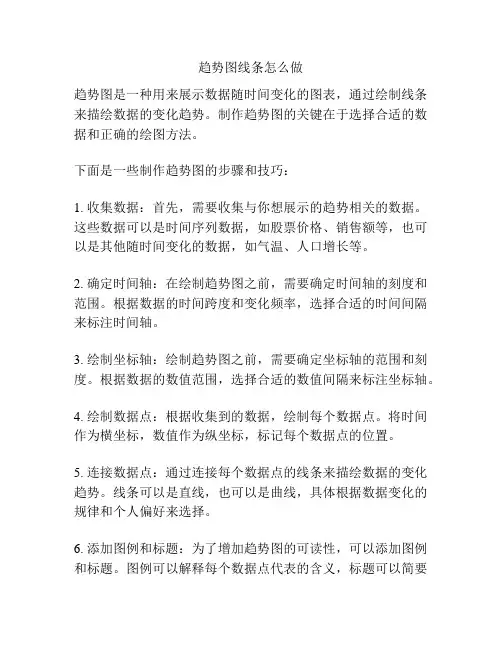

趋势图线条怎么做趋势图是一种用来展示数据随时间变化的图表，通过绘制线条来描绘数据的变化趋势。
