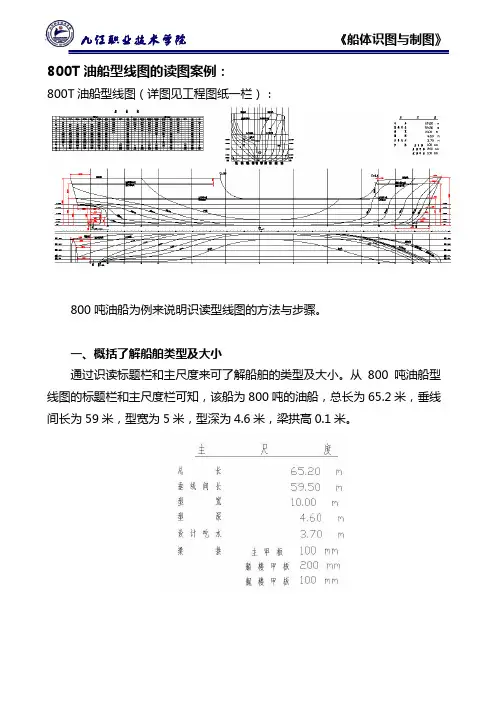

800T油船型线图的读图案例：800T油船型线图（详图见工程图纸一栏）：800吨油船为例来说明识读型线图的方法与步骤。
一、概括了解船舶类型及大小通过识读标题栏和主尺度来可了解船舶的类型及大小。
从800吨油船型线图的标题栏和主尺度栏可知，该船为800吨的油船，总长为65.2米，垂线间长为59米，型宽为5米，型深为4.6米，梁拱高0.1米。
二、识读型值表，可了解船体在长、宽、高三个方向的形状变化。
由800吨油船型值表可知该船：1.沿船长方向将垂线间长分为10等份，共有11个站，站距为5.95m，船中在5号站。
在首尾9～10站、8～9站、1～2站、0～1站各增加了1/2站，说明船长方向中间部分曲度变化不是很大，船首船尾曲度变化大些。
2.沿船宽方向左舷有5条纵剖线（除了中纵剖线），分别为500纵剖线、1000纵剖线、2000纵剖线、3000纵剖线和4000纵剖线。
3.沿船深方向包括基线在内共有6条水线，除了500WL和设计水线外，其他水线间距为1000mm,设计水线高度为3700mm，说明该船设计水线以上变化不大。
另外，由于甲板边线、外板顶线、舷墙顶线均为空间曲线，在三个面的投影均为不反应真实形状的曲线，为了将这些空间曲线的投影反映清楚，型值表里也记录了部分这些空间曲线与各站线的半宽值和高度值。
三、识读半宽水线图半宽水线图中的500WL、1000WL、2000WL、3000WL、设计水线，是距基平面500m、1000mm、2000mm、3000mm、3700mm高度处各水平剖切面与船体型表面剖切后所得的，反映了船体左舷高度方向的曲线变化形状。
由半宽水图可看出，图中设计水线附近的几根水线间距较密，向上至上甲板及靠近底部处的间距较大，这说明船体线型在设计水线上下一定高度处线型变化较大，而靠近上甲板及底部附近则变化较小。
水线在船中处逐渐与型宽线相重合。
此外，该船首、尾均有首尾圆弧。
靠首端的舷墙有宽窄过渡处，与纵剖线图的舷墙高低过渡处相对应。
型线图的识读与绘制武汉理工大学2．1船体型表面 2.1.1 船体型表面及特殊型线船体是由外板（Shell）和甲板(Deck)封闭形成的内空 壳体。
金属船体船壳内缘的表面(不包括壳板)，或船体骨架的 外缘表面为型表面2013年10月11日Frida24 3 721（ a） 船 体 型 表 面 5 6（ b） 甲 板 型 表 面（ c） 外 板 型 表 面2013年10月11日Frida3型线图的识读与绘制2013年10月11日Frida4船舶主尺度• • • • •船长（总长Loa、水线长Lwl、垂线间长Lpp） 船宽（型宽B、水线宽Bwl、甲板宽Bmax） 船宽（型宽B 水线宽B l 甲板宽B ） 型深（D） 吃水（T）、干舷（F） 梁拱（C）、舷弧（首舷弧hf、尾舷弧ha）52013年10月11日Frida• （a）有舵柱船的尾垂线 （c）无舵船的尾垂线（b）舵杆中心线BLBLBL2013年10月11日Frida62013年10月11日Frida72013年10月11日Frida82.1.2船体形状的描述1－横剖面 2－横剖线 3－水平剖切面 4－水线 5－纵剖面 6－ 纵剖线6134252013年10月11日Frida92013年10月11日Frida102.2.1纵剖线图型线图的识读与绘制2.3.2型值表型值型线站号（即型值的X坐标）半宽水线值（即型值格子线型值点的Y坐标值Z坐标）轮廓线轮廓线型值点的Y坐标高度值纵剖线（即型值Y坐标）格子线型值点的Z坐标轮廓线轮廓线型值点的Z坐标•表中型值点可分为三类：•（1）各水线与横剖线的交点。
这些交点的x坐标）各水线与横剖线的交点这些交点的（站距）和Z坐标（水线高度值）已知，y坐标未知。
•（2）纵剖线与横剖线交点。
这些交点y坐标（纵剖线距船体中线面位置）和x坐标(站距)已知，z已知坐标（点距离基线的高度）未知。
）其它型线与横剖线交点这些交点的•（3）其它型线与横剖线交点。
第二十六次船体结构节点图的绘制和识读一、船体结构节点图的概述在船舶工程设计中，船体结构节点图是非常重要的图纸。
它是指船体结构中各种节点的位置、形态、尺寸、数量等的图示表达，是连通船体各部分的重要组成部分。
一般来说，船体结构节点图包括以下几个方面的内容：•船体结构的主要节点位置和坐标；•网架的节点位置和编号；•各种管道、电缆、空调管道、配电管道等节点位置和编号；•部分设备、管路安装位置和固定点位。
通过船体结构节点图，可以有效地指导船体结构制造、安装、修理等相关工作，为船舶的建造和后续维护提供了非常有用的信息。
二、船体结构节点图的绘制船体结构节点图的绘制需要根据实际情况进行绘制，并且需要满足以下几个基本要求：1.坐标准确：必须按照实际坐标比例绘制，准确标出各节点位置。
2.尺寸精确：需要准确标出节点的尺寸大小，包括长、宽、高等。
3.编号规范：每个节点都需要进行统一编号，并标出编号的位置。
4.图例标注：需要标注各种符号和线型的含义，以便其他人员能够理解图纸。
在船体结构节点图的绘制过程中，需要注意以下几个方面：1.选择合适的绘图工具：可以使用AutoCAD、SolidWorks等专业设计软件进行绘制；也可以使用手绘的方式进行绘制。
2.注意图例的设置：设置图例是非常关键的，需要尽可能详尽地标注各种符号和线型的含义。
3.确定坐标系：需要先确定船体的坐标系，然后根据坐标系进行绘制。
4.确定节点的编号规则：在绘制船体节点图的时候，需要确定节点的编号规则，以方便后期的维护和管理工作。
三、船体结构节点图的识读船体结构节点图的识读是关键的，如果不能正确地识读船体结构节点图，将会给船体的维护和管理带来很大的麻烦。
下面介绍一些船体结构节点图的常见符号和线型的含义：1. 通用符号•圆形符号：表示节点位置；•方形符号：表示设备或仪表的位置；•斜线符号：表示穿越的管道或电缆；•直线符号：表示连接点的坐标和编号。
2. 通用线型•实线：表示水平或竖直方向；•破折线：表示中间有支撑的水平或竖直方向；•虚线：表示斜向方向或非水平、竖直方向；•点线：表示暂不安装或正在设计阶段。
