发电机转子穿装演示幻灯片

格式：ppt
大小：490.50 KB
文档页数：18

下载文档原格式

发电机原理和结构ppt课件

用一对等效磁极表示气隙合成磁场
N n1 n1
N n1 S n1
N n1 n1
N
S
θ
电动机状态
S 理想空载状态
S
θ
发电机运行
2004年7月10日在一核2号机大修将近结束时，错误地合上了发电机输出的负荷开关，外部电流倒送倒定子线圈，感应生成一个50Hz的旋转磁场，转子上的合金铝槽楔（良导体）切割磁力线产生感应电动势，通过两端护环形成回路，电流通过槽楔与护环发热接触点或接触面，结果损坏了护环和槽楔。整个转子不得不运返法国重修。
转子（大亚湾）
联轴器对轮（与汽机转子连接）护环
风扇
护环
联轴器对轮
（与励磁机转子连接）
风扇
励磁导电杆
前轴颈
铁芯
铝质槽楔
在槽楔上的通风孔
（被胶布临时覆盖）
通风槽后轴颈
31
3.3 转子
转子引线
发电机端
励磁机转子
励磁机端
发电机转子
导电杆
导电杆
32
3.3 转子
穿转子
33
3.4 励磁系统
无刷励磁系统包括：主励磁机（包括旋转整流盘、外罩、冷却器、底板、底架）永磁机副励磁机 AVR系统
44
4.3 定子交流耐压试验
交流耐压试验电压和工作电压的波形、频率一致，作用于绝缘内部的电压分布及击穿性能能够适应发电机的工作状态，无论从劣化或热击穿的观点来看，交流耐压试验对发电机主绝缘是比较可靠的检查考验方法。
要求： a 交流耐压试验电压为：（2Un+1000V）*0.8; b 水内冷电机在通水情况下进行，水质应合格，氢冷电机必须
完整编辑ppt
16

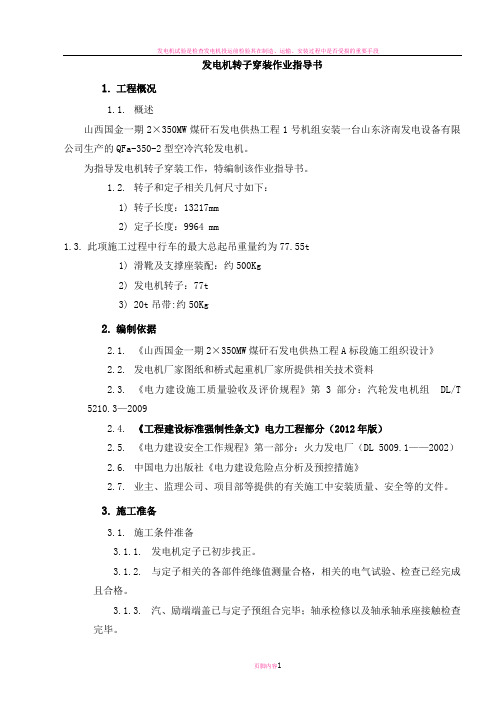

发电机转子穿装装作业指导书

发电机转子穿装作业指导书1.工程概况1.1.概述山西国金一期2×350MW煤矸石发电供热工程1号机组安装一台山东济南发电设备有限公司生产的QFa-350-2型空冷汽轮发电机。

为指导发电机转子穿装工作，特编制该作业指导书。

1.2.转子和定子相关几何尺寸如下：1)转子长度：13217mm2)定子长度：9964 mm1.3.此项施工过程中行车的最大总起吊重量约为77.55t1)滑靴及支撑座装配：约500Kg2)发电机转子：77t3)20t吊带:约50Kg2.编制依据2.1.《山西国金一期2×350MW煤矸石发电供热工程A标段施工组织设计》2.2.发电机厂家图纸和桥式起重机厂家所提供相关技术资料2.3.《电力建设施工质量验收及评价规程》第3部分：汽轮发电机组 DL/T5210.3—20092.4.《工程建设标准强制性条文》电力工程部分（2012年版）2.5.《电力建设安全工作规程》第一部分：火力发电厂（DL 5009.1——2002）2.6.中国电力出版社《电力建设危险点分析及预控措施》2.7.业主、监理公司、项目部等提供的有关施工中安装质量、安全等的文件。

3.施工准备3.1.施工条件准备3.1.1.发电机定子已初步找正。

3.1.2.与定子相关的各部件绝缘值测量合格，相关的电气试验、检查已经完成且合格。

3.1.3.汽、励端端盖已与定子预组合完毕；轴承检修以及轴承轴承座接触检查完毕。

3.1.4.合理规划转子穿装施工区域，并拉设警戒线挂“无关人员禁止入内”牌；施工区域要求采光良好。

3.1.5.发电机转子所有相关检查及试验（包括转子通风检查、转子绕组冷态直流电阻的测量、转子绕组的绝缘电阻值测量、转子绕组的交流工频耐压试验等）已进行，并通过验收。

3.1.6.协同电气专业人员对行车进行全面的、认真细致的检查，确保其完好可用。

3.1.7.滑靴等专用工器具准备齐全。

3.1.8.拆除发电机汽、励两端外端盖和内端盖、导风装置、轴承座轴密封装置、轴承及电刷等。

发电机转子穿装方案

2套
自备
3、穿转子前应完成的工作
（1）定子就位并初步找正结束。
（2）定子、转子外部检查完毕。
发电机穿转子前必须对定子、转子作认真细致的检查，转子拆箱应在厂房内进行，转子的护环、风扇环和集电环等处不得作为受力点，并做好防锈、防尘工作，转子上不应有活动的零件，平衡块应牢靠锁紧。转子上的螺栓应有可靠的防松措施。
一、概况介绍：
国电濮阳热电厂2×200MW#1汽轮发电机是由东方电机厂生产的QFSN-210-2型发电机。发电机机座是用钢板焊成的壳体结构，有足够的强度和刚度。转子由高强度，高磁导率合金钢整锻而成，护环采用非磁性的高强度合金钢锻件，保护转子端部绕组，使之不致因离心力而飞散。本次转子穿装采用转子汽端加接长轴，励端加配重小车，行车配合穿装的方法。
（3）穿转子前复查定子膛直径及转子护环外径，以免影响转子穿入。
（4）转子轴颈应光洁，无锈斑和损伤，轴颈的椭圆度一般不大于0.03mm，转子通风孔堵塞物在穿转子前取出并经检验人员鉴证，转子通风孔内无异物才可进行。
（5）检查穿转子工具应齐全，接长轴法兰螺栓应把紧，滑车导轨紧固螺栓应正确安装，吊转子工具上螺栓、螺母应紧固，绑扎转子的钢丝绳下保护夹应清洁，分布均匀。
（2）抽装转子工具图 2Q3269
（3）垫条装配 2Q1266
（4）接长轴装配 3Q1987
（5）吊转子工具 2Q1421
2、主要施工机械及辅助性设施准备
序号
名称
数量
备注
1
80／20T行车
1台
2
接长轴
1件
厂供
3
导轨及滑车
1件
厂供
4
连接板
1件
厂供
5
2T手拉葫芦

串激电机转子绕法基本知识ppt课件

9 ppt课件.
1.9 串激电机结构
机械结构：定子、转子、轴承、前后支架、碳刷…… 材料：
导电材料：漆包线、换向器、碳刷、引接线…… 导磁材料：硅钢片、钢外壳…… 绝缘材料：绝缘纸、槽楔片、绝缘漆、套管、端板…… 支撑材料：轴、轴承、前后支架……
10 ppt课件.
第二节绕组基本原理
2.1 换向器式电机绕组分类
串激电机技术讲座
1 ppt课件.
第一节电机常识
1.1 电机分类
电机：机械能与电能相互转换的一种器械
按能源转换方式分：电动机：电能转换成机械能发电机：把机械能转换电能
按电源分：直流电机：电流大小恒定交流电机：电流按一定频率(50Hz/60Hz)交变
按功率大小分：大型电机：中小型电机：微电机：中心高小于90mm或1500r/min时的折算功率小于1.1KW.
此槽对此钩，彼槽对彼钩
结论：比槽、比尾钩
19 ppt课件.
2.7 判定依据?
槽、钩数，槽、钩对齐情况（左、右）偏几钩叠绕方向（右叠绕、左叠绕）尾线有无绕过180°挂钩留底与否
20 ppt课件.
2.8 绕线机参数计算
★三门巨力绕线机
1次移位挂钩上一个虚拟线圈中心线到起钩所跨过的换向片数：A 1次移位绕线起钩到线圈中心线所跨过的换向片数：B （根据下表，A，B值只要算出一个即可）
4 ppt课件.
1.4 串激电机等值电路
定子线圈与转子线圈在电路上是串联换向器的换流作用，不论工作在交流电的正半波、负半波或是恒定直
流电，其电磁转矩方向是一致的。这正是串激电动机可以交流、直流两用的原因 If = 2*Ia
5 ppt课件.
1.5 如何改变一台串激电机的转向？

发电机穿转子

回装轴瓦前检查工作
回装好轴瓦后，工作告一段落；做好保护工作
谢谢观看
谢谢观看
用水准仪对吊起的转子进行找平衡，起吊
找到平衡点的转子用行车、吊带起吊
被吊起的转子------即将穿入发电机定子膛内
通过细致的调整，使得转子中心与定子中心重合
转子汽侧轴径固定专用的轴径支架
定子膛内由下而上依次放着胶皮、膛板、滑块，准备转子的进入
定子、转子穿前全部准备工作全部就绪，即将进行穿入环节
1、工器具准备吊带、堂板、滑块、胶皮（）水平仪、
2、人员技术安全交底
• 1、工器具准备 • 吊带、堂板、滑块、胶皮（）水平仪、 • 2、人员技术安全交底
对即将回装的装置进行一次全面检查，积灰清扫
对全体人员进行交底工作
对定子膛内进行穿转子前检查；做准备工作
将转子做好保护后用专用吊带准备起吊
通过手拉葫芦牵引转子汽侧，转子缓慢前行，逐渐进入定子内
转子穿入到位后通过两部行车将转子汽、励两侧吊起
拆除汽端滑块
转子汽侧用行车、吊带转变吊起
汽侧转子被吊起
转子被吊起后，取出穿转子专用工具
抬出膛板
放到指定地点
抽出专用胶皮
回收
汽机专业准备回装轴瓦工作准回装轴瓦转子汽端轴径拆除的滑块
转子汽侧穿入到定子膛内
转子汽侧架起的手拉葫芦，准备一会将转子用葫芦拉进转子
吊转子的吊带将转子送入一半后，定子卡住吊带无法继续穿入，需借助手拉葫芦将转子拉入
转子落放在事先准备的枕木上，等待转子汽侧挂手拉葫芦
同上
转子在放置时，转子大齿朝上，放置转子弯曲变形
转子汽侧依靠滑块、膛板滑动前进；转子励侧用行车起吊辅助慢慢穿入

发电机转子穿装PPT

定子
弧形滑板定子铁心保护工具
转子
第二步
第三步
• 用天车大钩吊起转子进行穿装，此时要尽量深的将转子穿入定子内膛，在定子内部的人员要一直监视定子内膛同转子的间隙，如有偏斜及时与外部人员进行联系确保转子顺利的穿装。
天车大钩
汽
励
端
端
轴颈滑块
基础面
第三步
第四步
• 当转子不用天车能再进行深入的穿装时，用枕木将转子垫起，在此位置汽端由轴颈支架支撑，机外部分用枕木支撑，降下吊车，使转子落在支撑座上，用调整垫块来调整转子的位置，取下转子吊索及保护衬垫，把手动葫芦从定子两侧挂到转子励端联轴器的牵引梁上。 • 将吊绳移到励端轴颈处，起吊转子励端，使励端转子托架处与地面虚接触。当转子尾部离开枕木后即停止，撤除枕木。左右均匀拉动葫芦，注意观察转子励端端部的偏移，使转子滑板在弧形滑板上上滑行，移动到位。
·施工区域照明充足。 ·通风沟孔保证清洁、畅通、无堵塞物。
·轴颈、轴密封处应光洁，无锈蚀、麻坑、损伤。 ·检查弧形滑板弧度与定子铁芯内圆弧度相吻合，且无变形
及其他影响表面光洁、平滑的现象，滑靴装置完好无损，以保证穿装时滑动良好。 ·各种穿装部件及工具清洁，无灰尘、杂物。
转子穿装前的准备：
• 用大功率吸尘器清理发电机定子内部。 • 在定子内部铺设定子铁芯保护装置及弧形滑板，滑板表面
第五步
发电机转子穿装人员分工
冯国臣:负责全现场转子穿装指挥,并负责监视B列侧定子同转子间隙姚行民:全面负责发电机转子穿装的起吊穿装工作肖怀宇: 负责监视转子同定子内膛的间隙,并及时与外部人员联系冯国明:负责在A列侧稳定发电机转子,以防在穿装过程中转子左右摆动徐朝阳:负责在B列侧稳定发电机转子,以防在穿装过程中转子左右摆动靳海鑫、刘清华:负责打A列侧倒链,协同天车一同进行穿装卫登舟、刘国国:负责打B列侧倒链,协同天车一同进行穿装

汽轮发电机及励磁系统PPT课件

汽轮发电机及励磁系统
汽轮发电机内容
1 原理 2 主要结构 3 安装 4 运行和维护
1 原理
中学物理学告诉我们：导体在磁场中运动、并切割磁场的磁力线时，导体中将会产生电流
—— 这就是最基本的发电机原理。
实际中的发电机按磁场和导体的运动方式分有 2种：
磁场运动，导体静止，如汽轮发电机和永磁发电机（副励磁机），可称为转磁场电机；
冷却器安装
冷却器安装：根据安装图进行，但须注意以下事项：
冷却器的安装应使冷却器在进出水方面获得必要的温度阶梯。
为了使冷却器在检修时能滴干冷却管内的冷却水，安装时宜装有一定的斜度。
热风出风口与冷风出风口之间应有热绝缘，以防止互相间的热传导。
冷却系统的四周应有密封，在风道内壁涂以油漆，以保证冷却空气的干燥和清洁。
2 主要结构—主要部件
定子－生产感应电流
机座－结构支承用，构成冷却空气回路铁芯－磁场回路线圈－电流载体
转子
转子锻件－线圈支承及磁场回路线圈－产生电磁场护环－线圈端部支承风扇－2只，强迫冷却空气偱环
轴承－转子支承底板及锚定装置－支承定子、轴承及其与基础的连
磁场静止，导体运动，如交流励磁机（主励磁机），可称为转电枢电机；
2 主要结构
按布置方式分
按励磁方式分
按转子冷却形式分
2 主要结构
海螺机组常用的布置方式－双层布置Biblioteka 2 主要结构--按布置方式分
单层布置，空气冷却器位于发电机上方
快装结构，主要用于配6B系列燃机非快装结构，主要用于配9E系列燃机
200~1000MW使用三水冷却－定子、转子线圈、铁芯通水冷却，发展中，用于

发电机穿转子PPT幻灯片课件

7
用水准仪对吊起的转子进行找平衡，起吊
8
找到平衡点的转子用行车、吊带起吊
9
被吊起的转子------即将穿入发电机定子膛内
10
通过细致的调整，使得转子中心与定子中心重合
11
转子汽侧轴径固定专用的轴径支架
12
定子膛内由下而上依次放着胶皮、膛板、滑块，准备转子的进入
13
定子、转子穿前全部准备工作全部就绪，即将进行穿入环节
14
转子汽侧穿入到定子膛内
15
转子汽侧架起的手拉葫芦，准备一会将转子用葫芦拉进转子
16
吊转子的吊带将转子送入一半后，定子卡住吊带无法继续穿入，需借助手拉葫芦将转子拉入
17
转子落放在事先准备的枕木上，等待转子汽侧挂手拉葫芦
18
同上
19
转子在放置时，转子大齿朝上，放置转子弯曲变形
20
转子汽侧依靠滑块、膛板滑动前进；转子励侧用行车起吊辅助慢慢穿入

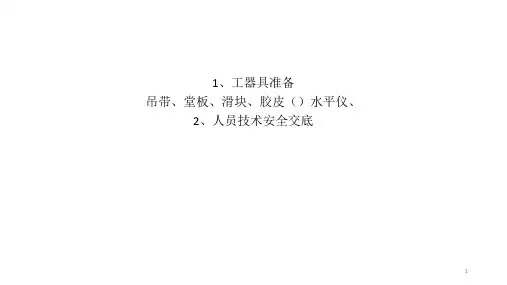

1、工器具准备吊带、堂板、滑块、胶皮（）水平仪、
2、人员技术安全交底
1
• 1、工器具准备 • 吊带、堂板、滑块、胶皮（）水平仪、 • 2、人员技术安全交底
2
3
对即将回装的装置进行一次全面检查，积灰清扫
4
对全体人员进行交底工作
5
对定子膛内进行穿转子前检查；做准备工作
6
将转子做好保护后用专用吊带准备起吊
32
准备回装轴瓦
33
转子汽端轴径拆除的滑块
34
回装轴瓦前检查工作
35
回装好轴瓦后，工作告一段落；做好保护工作
36
ቤተ መጻሕፍቲ ባይዱ
谢谢观看
谢谢观看
37
21

图解汽车发电机(PPT)

SST1-B
〔发电机转子轴扳手-B〕
安装(ānzhuāng)发电机皮带轮
SST1-A 〔发电机转子轴扳手-A〕
第三十七页，共五十八页。
(1/2)
重新(chóngxīn)组装 1. 安装(ānzhuāng)发电机皮带轮
SST1 〔发电机转子轴扳手〕
安装(ānzhuāng)发电机皮带轮
皮带轮锁止螺母
皮带轮 SST〔A〕〔发电机转子轴扳手〕
第五十三页，共五十八页。
(1/1)
重新(chóngxīn)组装 1. 安装(ānzhuāng)发电机皮带轮
SST〔A〕〔发电机转子轴扳手〕
SST〔B〕〔发电机皮带轮扳手〕
第五十四页，共五十八页。
参考(cānkǎo)
(1/1)
重新(chóngxīn)组装 1. 安装(ānzhuāng)发电机皮带轮
SST2 〔发电机皮带轮定位螺母扳手〕
SST1 〔发电机转子轴扳手〕
SST2 〔发电机皮带轮定位螺母扳手〕
第三十八页，共五十八页。
(1/2)
重新(chóngxīn)组装 1. 安装(ānzhuāng)发电机皮带轮
SST1〔发电机转子轴扳手〕
安装(ānzhuāng)发电机皮带轮
SST2〔发电机皮带轮定位螺母扳手〕
(1/1)
拆卸(chāixiè) 1. 拆卸(chāixiè)发电机
拆卸发电机
发电机
托架(tuō jià)〔发动机一侧〕
轴套第八页，共五十八页。
(1/1)
拆卸(chāixiè) 1. 拆卸传动(chuándòng)皮带
传动皮带
拆卸(chāixiè)发电机
安装螺栓
安装螺栓
第九页，共五十八页。

大型水轮发电机安装幻灯片演示稿1(1)

按要求将焊接所用的焊条进行焊前烘烤驱除潮气，使用时应将待用焊条放入焊接保温桶内，焊接时随用随取。施焊的焊工数应等于定子机座合缝面的数量。焊接质量检查：按图纸要求
定位筋调整
定子安装----定位筋焊接
所有定位筋托板点焊完成后，检测定位筋轴向及周向垂直度、绝
对半径偏差以及周向扭斜度，应符合如下要求：
上端轴吊装转子与上端轴连接上、下导轴承瓦装配
转动部分中心调整推力轴承最终调整
连接螺栓受力及螺栓伸长值检测
下灭火水管装配
上导油槽部件安装定、转子气隙检查
上导轴承瓦间隙调整
上盖板回装安装记录检查及提交
盘车
下导轴承瓦间隙调整推力油槽部件安装
上、下挡风板装配
上、下挡风板部分拆除机组过速后回装
端罩吊装
定子绕组采用8支路星形波绕组结构，定子线棒采用小于 360°换位方式，上层采用317.65°换位，下层采用316.8°换位；定子线棒接头采用银铜焊接；其主引出线引出后进入厂房分别与相应设备相连，中性点出线别与相应设备在机坑外相连。
定子安装--------定子机座组圆
一)。基础安装 1、每瓣机座:支墩3个，分布均匀，水平度0.50mm/m。 2、测圆架基础:铁芯安装支墩中心位置，布置偏差得大于10mm，水平偏差不大于0.50mm/m。
五。安装细节
发电机总体结构：
----水轮发电机由定子、转子、下机架、上机架、
推力及导轴承、上端轴、主轴以及其它发电机附件组成。现场进行定子、转子、上机架及下机架组装，并按机组安装顺序进行相应部件的安装，机组所有部件安装完成并检查合格后，进入机组现场试运行。
定子安装--------结构介绍
定子机座采用无上、下环的钢板焊接结构，大齿压板直接安放于定子基础板上，定子机座分4瓣制造和运输，在工地组焊后进行叠片、下线。

发电机转子穿装课件

圈表面是否有损伤。
学习交流PPT
5
转子穿装前的检查及准备：
·施工区域照明充足。 ·通风沟孔保证清洁、畅通、无堵塞物。
·轴颈、轴密封处应光洁，无锈蚀、麻坑、损伤。 ·检查弧形滑板弧度与定子铁芯内圆弧度相吻合，且无变形
及其他影响表面光洁、平滑的现象，滑靴装置完好无损，以保证穿装时滑动良好。 ·各种穿装部件及工具清洁，无灰尘、杂物。
学习交流PPT
7
转子穿装
第一步
• 将钢丝绳梆扎在转子本体保护垫上用天车进行试吊，确保转子水平，吊起转子！
天车大钩
汽
励
端
端
轴颈滑块
第一步
转子横向托架小车
学习交流PPT
8
第二步
• 将定子铁芯保护工具插入铁芯膛内，其橡胶面向下，编织面向上。要确保定子铁芯保护工具两端带金属的部分不与铁芯接触；
• 将滑板上表面涂石蜡后置放于铁芯膛内的定子铁芯保护工具上面，注意不要碰撞气隙隔板。
学习交流PPT
3
施工程序如下：
·穿装前检查 ·发电机穿转子工具安装 ·转子穿装 ·轴瓦安装
学习交流PPT
4
转子穿装前的检查及准备：
• 检查轴颈、联轴器法兰面、护环表面应完好无损，平衡块应锁定无松动。
• 对转子进行外观检查，电气热控工作已全部结束。 • 对定子内部再次进行检查清理，检查有无异物存在以及线
• 将塑料布布罩与定子铁芯保护工具两端和定子绕组端部之上，用于收集剩余石蜡，保持定子绕组端部清洁；将系好尼龙绳的滑块预先置放在机座励端内定子绕组端部。
• 将励端转子滑块装配就位，将汽端轴颈支架固定在汽端轴颈上；
学习交流PPT
9
•在转子吊装位置包上铝皮，将转子水平吊起，调整转子水平度，轻轻使联轴器面向定子铁芯，使转子中心与定子铁芯中心在同一直线上。一个人先进入定子，面向转子，避免碰撞铁芯。两个人站在励侧，慢慢把转子插进去，同时与里面的工人不断沟通。

发电机转子穿装演示幻灯片共24页

发电机转子穿装演示幻灯片
11、获得的成功越大，就越令人高兴。野心是使人勤奋的原因，节制使人枯萎。 12、不问收获，只问耕耘。如同种树，先有根茎，再有枝叶，尔后花实，好好劳动，不要想太多，那样只会使人胆孝懒惰，因为不实践，甚至不接触社会，难道你是野人。(名言网) 13、不怕，不悔(虽然只有四个字，但常看常新。 14、我在心里默默地为每一个人祝福。我爱自己，我用清洁与节制来珍惜我的身体，我用智慧和知识充实我的头脑。 15、这世上的一切都借希望而完成。农夫不会播下一粒玉米，如果他不曾希望它长成种籽；单身汉不会娶妻，如果他不曾希望有小孩；商人或手艺人不会工作，如果他不曾希望因此而加强。 ——德谟克利特 67、今天应做的事没有做，明天再早也是耽误了。——裴斯泰洛齐 68、决定一个人的一生，以及整个命运的，只是一瞬之间。 ——歌德 69、懒人无法享受休息之乐。——拉布克 70、浪费时间是一桩大罪过。——卢梭

发电机转子穿装作业指导书_图文.

衡水泰达故城生物质能发电项目发电机转子穿装作业指导书文件编码:TEPC-TDGC-QJ-004编制人:日期:2014.09.10版次: A目录1.工程概况和工程量 (11.1工程概况 (11.2 设备参数及技术规范 (11.3工程量和工期 (12. 编制依据 (13. 作业前的条件和准备 (23.1技术准备 (23.2作业人员配置、资格 (23.3作业工机具 (43.4材料和设备 (43.5安全器具 (43.6工序交接 (53.7其他 (53.8施工作业中特殊环境的要求 (54.作业程序、方法 (54.1施工方案 (54.2施工工艺流程 (54.3施工方法和要求 (65.质量控制点的设置、质量通病和预防 (85.1质量目标 (85.2质量控制及质量通病预防 (85.3作业过程中控制点的设置 (85.4质量标准及要求 (85.5反事故措施内容 (96.作业的安全要求和环境条件 (106.1作业的安全要求和措施 (106.2安全危害因素辨识和控制表(见附表 (116.3环境条件: (116.4消防管理 (116.5应急预案 (117.附录(包括记录表样、附表等 (117.1附表一(施工危险因素和环境因素辨识及控制对策表 (11TEPC-TDGC-QJ-004发电机转子穿装作业指导书1.工程概况和工程量1.1工程概况衡水泰达故城生物质发电项目工程位于河北省故城县西苑工业项目区,属清洁、可再生能源及资源综合利用项目,是利用棉花秸秆为主,玉米秸秆和林业废弃物为辅等生物质作为燃料的新型火力发电厂,本工程为1*30MW抽凝气式汽轮发电机组,配备1*130t/h高温高压秸秆高炉。

本台机组发电机为山东济南发电设备厂生产的QF-30-2型空冷三相两极交流同步发电机。

发电机设计为封闭循环冷却,径向双流式通风系统。

1.2 设备参数及技术规范主要技术参数主要设备参数1.3.1主要工程量主要工程量包括转子穿装前座式轴承的安装、接长轴的安装、转子穿装、3#轴承安装。

发电机现场吊装磁极ppt课件

6.2转子磁轭叠装 6.2.1根据磁轭冲片堆积配重表，按图纸规定的
层间错位方式，先试叠100mm高度，利用转子测圆架检查、调整该段磁轭圆度, 要求各半径与设计半径之差不超过设计空气气隙的±3.5% ，然后再正式叠装； 6.2.2磁轭冲片一般由磁轭键和销钉定位，定位销结构，按图纸要求插入转子磁轭叠片圆柱销，无定位销结构，（可均匀穿入20%以上的产品螺杆，一般穿入1/3产品螺杆即可，其中，每张磁轭冲片上插入螺杆数应不得少于3个）
6.1转子磁轭叠装准备 6.1.1修磨各磁轭键表面的毛刺, 配对检查每
对磁轭键。 6.1.2复查发电机主轴垂直度，要求其垂直度
不得大于0.02mm/m；。 6.1.3将转子磁轭叠片支墩均匀布置到转子下
磁轭压板下方，其位置不能影响穿入磁轭拉紧螺杆，并将楔子板沿径向安放到磁轭叠片支墩上。
6.1.4按照图纸要求，将转子下磁轭压板吊放于转子支架立筋挂钩上，要求下磁轭压板上磁轭键槽形开口中心应正对于转子支架各立筋键槽中心。
2.5根据图纸有关要求，参照每类磁轭冲片的实际平均厚度，确定转子磁轭叠装表；叠装时，应根据磁轭冲片重量分类，将单张重量大的磁轭冲片叠装在转子磁轭下端。
2.6全面清理转子装配所需的所有安装调整工具，并将其按转子部件组装的先后顺序进行编号、分类。
3、转子支架〔中心体〕热套3.1主轴起吊〔竖轴〕预备
3.1.1主轴吊装前，应检查、处理发电机主轴支墩基础法兰以及各支墩基础板的表面，除去其表面上的局部高点、油污及毛刺等。
3.1.2清洗、检查发电机主轴，除去其主轴下法兰面的局部高点、油污及毛刺等。
3.1.3清洗、检查发电机主轴与支墩基础法兰的把合螺栓。
3.1.4用精密水准仪检测发电机主轴支墩基础法兰的水平度不得大于0.02mm/m，否则，应对其进行处理。

燃机发电机转子穿装工艺

燃机发电机转子穿装工艺浅析【摘要】发电机转子是电厂安装过程中的紧密设备，其重量大、尺寸长，而且必须在定子安装就位后由励磁端向另一端进行穿装，其穿装过程中的周向最小间隙一般不超过50mm，穿装难度大，而且北京草桥燃机项目的转子由于现场环境所限，不能使用行车进行穿装。

因此，根据现场选择一种合理的穿装方法，对转子穿装成功及其重要。

【关键词】发电机定子；发电机转子；穿装；吊装门架；拖运1.引言发电机转子是电厂安装过程中的紧密设备，其重量大、尺寸长，而且必须在定子安装就位后由励磁端向另一端进行穿装，以北京草桥燃机项目为例，穿装时转子直径最大位置处为1190mm，定子内径最小处为1250mm，其穿装过程中的周向最小间隙仅有30mm，穿装难度很大，而且北京草桥燃机项目的转子进行穿装时汽机房行车尚未投用，故必须采用在转子穿装上方架设门架的方式进行转子的穿装。

因此根据现场选择一种合理的吊装方法及其重要。

2.机组、设备情况概述北京草桥燃气联合循环热电厂二期工程为1套二拖一的燃气—蒸汽联合循环发电供热机组。

燃机岛主设备为上海电气的2台sgt5-4000f4（4）型燃机及其发电机；汽机岛主设备为上海电气的1台三压再热两缸两排汽型式汽轮机及其发电机；余热锅炉为2台无锡华光锅炉股份有限公司供货的立式强制循环炉。

燃机发电机转子重约54t，全长11344mm，转子最大外径1190mm，定子内径1250mm。

燃机发电机定子转子穿装作业的主要施工要点为：利用吊机将发电机转子起吊搁置在事先布置在好的拖运轨道上，在拖运轨道与转子托架t6h间布置好搁置支座和重物移运器，在转子励磁端的转子托架t6h两侧与对应的定子两侧吊耳间各布置一只5t链条葫芦作为牵引动力，利用特制的吊装门架和厂家提供的穿转子专用工具配合将转子穿装就位。

3.穿装前提条件3.1 拖运轨道安装：拖运轨道布置。

在燃机房燃机基础至a排外区域布置好转子的纵向拖运轨道，轨道梁顶部标高与燃机基础上表面平齐，轨道梁采用双拼45#c工字钢制作，轨道梁安装就位后用18号槽钢连接固定，在轨道梁上铺设#28槽钢作为拖运轨道，双拼工字钢以及轨道梁与槽钢的连接均采用焊接的形式进行连接。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 将塑料布布罩与定子铁芯保护工具两端和定子绕组端部之上，用于收集剩余石蜡，保持定子绕组端部清洁；将系好尼龙绳的滑块预先置放在机座励端内定子绕组端部。
• 将励端转子滑块装配就位，将汽端轴颈支架固定在汽端轴颈上；
11
•在转子吊装位置包上铝皮，将转子水平吊起，调整转子水平度，轻轻使联轴器面向定子铁芯，使转子中心与定子铁芯中心在同一直线上。一个人先进入定子，面向转子，避免碰撞铁芯。两个人站在励侧，慢慢把转子插进去，同时与里面的工人不断沟通。
8
对参加作业人员的要求
• 作业人员认真学习厂家图纸、说明书，施工前须接受相关的安全和技术交底，全面掌握施工方法和技术要求。
• 作业人员必须经过安全教育专业培训，考试合格，并能服从指挥协调一致。
• 穿装期间所有作业人员统一穿连体工作服和不带钉子的鞋，以防有异物落入定子或将定子划伤。
9
第一步
转子穿装
端盖
定子
弧形滑板定子铁心保护工具
第二步
转子
12
第三步
• 用天车大钩吊起转子进行穿装，此时要尽量深的将转子穿入定子内膛，在定子内部的人员要一直监视定子内膛同转子的间隙，如有偏斜及时与外部人员进行联系确保转子顺利的穿装。
天车大钩
汽
励
端
端
轴颈滑块
基础面
第三步
13
第四步
• 当转子不用天车能再进行深入的穿装时，用枕木将转子垫起，在此位置汽端由轴颈支架支撑，机外部分用枕木支撑，降下吊车，使转子落在支撑座上，用调整垫块来调整转子的位置，取下转子吊索及保护衬垫，把手动葫芦从定子两侧挂到转子励端联轴器的牵引梁上。 • 将吊绳移到励端轴颈处，起吊转子励端，使励端转子托架处与地面虚接触。当转子尾部离开枕木后即停止，撤除枕木。左右均匀拉动葫芦，注意观察转子励端端部的偏移，使转子滑板在弧形滑板上上滑行，移动到位。
• 将钢丝绳梆扎在转子本体保护垫上用天车进行试吊，确保转子水平，吊起转子！
天车大钩
汽
励
端
端
轴颈滑块
第一步
转子横向托架小车
10
第二步
• 将定子铁芯保护工具插入铁芯膛内，其橡胶面向下，编织面向上。要确保定子铁芯保护工具两端带金属的部分不与铁芯接触；
• 将滑板上表面涂石蜡后置放于铁芯膛内的定子铁芯保护工具上面，注意不要碰撞气隙隔板。
14
本体滑块
第四步
吊索励端
基础面
15
第五步
• 拉动倒链牵引转子，直到汽端联轴器露出机座端面（大于210mm）能挂吊绳起吊为止。将吊绳移挂在汽端联轴器套筒处，吊起转子汽端约15mm。在励端用滑块上的尼龙绳将滑块拽出。下落转子至水平位置，将轴颈支架翻转180°，置于轴颈上方使其能通过汽端下半端盖。两台天车同时起吊转子，使其到达最终位置。拆下轴颈支架。汽端天车小钩轴瓦下半翻转至汽端转子轴颈上，在汽端机座及轴瓦下半底部分别挂两组吊鼻，将2个2吨倒链分别挂在两组吊鼻上，拉动倒链当下半轴瓦翻转约45°时，将轴瓦底部上的2个吊鼻拆下移至轴瓦中分面处，继续拉动倒链使其翻入轴承座；励端方法相同，落下转子。
7
对参加作业人员的要求
• 对一般安装人员的要求：必须具有一定的理论知识和实际操作技能，并按有关规程考试合格。
• 对特殊工种人员的要求：特殊工种施工人员必须经过理论和实际操作技能的培训，并按有关规程考试合格，持证上岗。
• 对吊车司机的要求：经过技术培训，持有劳动部门颁发的合格证，具有良好的实际操作技能，起重与吊车司机统一调配。
发电机穿转子交底
编制单位:汽机一公司 2007年10月23日
1

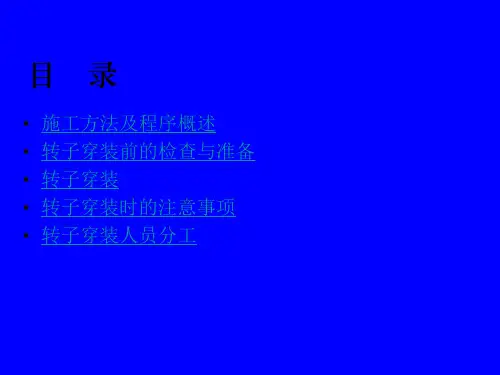

目录
• 施工方法及程序概述 • 转子穿装前的检查与准备 • 转子穿装 • 转子穿装时的注意事项 • 转子穿装人员分工
2
施工方法概述：
本台发电机转子穿装时在定子铁芯内敷设弧形滑板（即滑道），在弧形滑板上放置滑块装置，先利用天车把转子吊起，将转子前部穿入定子，放下转子使转子前部的重心落在定子内弧形滑板上，由轴颈支架起支撑作用，后部由枕木承重，将天车吊索移到转子尾部，将转子吊起，再利用安装在励端转子托架牵引梁上的倒链配合天车将转子穿装，当转子汽端露出机座直至能挂吊绳，两台天车配合将转子穿装到位。天车小钩将下半轴瓦吊至转子轴颈处，利用倒链配合将轴瓦翻入轴承座内。
转子穿装前的准备：
• 用大功率吸尘器清理发电机定子内部。 • 在定子内部铺设定子铁芯保护装置及弧形滑板，滑板表面
涂上石蜡。 • 在定子励端左右两侧挂耳处挂上牵引转子用的手动葫芦。 • 在转子励端端面装上穿装转子用的横向托架。 • 把转子本体保护垫绕到转子中央部位，把转子吊绳缠绕到
保护垫上。 • 吊起转子，对起吊中心进行调整，使转子保持水平。 • 将定位筋支撑螺栓旋紧并将螺帽锁死。
16
第五步
发电机转子穿装人员分工
冯国臣:负责全现场转子穿装指挥,并负责监视B列侧定子同转子间隙姚行民:全面负责发电机转子穿装的起吊穿装工作肖怀宇: 负责监视转子同定子内膛的间隙,并及时与外部人员联系冯国明:负责在A列侧稳定发电机转子,以防在穿装过程中转子左右摆动徐朝阳:负责在B列侧稳定发电机转子,以防在穿装过程中转子左右摆动靳海鑫、刘清华:负责打A列侧倒链,协同天车一同进行穿装卫登舟、刘国国:负责打B列侧倒链,协同天车一同进行穿装
3
施工程序如下：
·穿装前检查 ·发电机穿转子工具安装 ·转子穿装 ·轴瓦安装
4
转子穿装前的检查及准备：
• 检查轴颈、联轴器法兰面、护环表面应完好无损，平衡块应锁定无松动。
• 对转子进行外观检查，电气热控工作已全部结束。 • 对定子内部再次进行检查清理，检查有无异物存在以及线
圈表面是否有损伤。
5
汽端
肖怀宇冯国明
警戒区域
卫登舟、刘国国徐朝阳周朋冯国明
靳海鑫、刘清华
17
工具员：林军凤
穿装过程中的注意事项
·钢丝绳在转子上应有两个绑扎点，绑扎时钢丝绳应在转
转Байду номын сангаас穿装前的检查及准备：
·施工区域照明充足。 ·通风沟孔保证清洁、畅通、无堵塞物。
·轴颈、轴密封处应光洁，无锈蚀、麻坑、损伤。 ·检查弧形滑板弧度与定子铁芯内圆弧度相吻合，且无变形
及其他影响表面光洁、平滑的现象，滑靴装置完好无损，以保证穿装时滑动良好。 ·各种穿装部件及工具清洁，无灰尘、杂物。
6
