ST500、YSK智能型电动机保护控制器技术介绍一、ST500智能型电动机保护控制器工业生产中，大量使用电动机拖动的机械，一般电动机的控制通过MCC柜中的电动机控制回路来实现其运转控制，传统典型的控制方案如下：传统的电动机控制电路如下图：为了实现电动机的控制和相应功能，通过选择相关电气设备，组成下图MCC柜，从而完成上图电动机回路的控制。
传统典型控制方案在应用过程中存在以下问题：1.热继电器回路只能实现对电动机的过载保护，保护功能单一，要实现其它保护（如三相电流不平衡保护、缺相保护、接地/漏电保护、起动加速超时保护、欠载、欠压、过压保护、欠功率保护、抗晃电、欠压失压重起动保护），则必须靠在MCC柜增加其它电气设备来实现。
2.当电动机过载时，是靠热继电器本身的双金属片过流发热膨胀顶开触点来断开电气回路实施保护的，因此，热继电器无论是金属片还是输出的触点都无法做到与强电电气回路分开独立运行，其金属片和触点都要承受大电流的负载，特别是在过载情况下，金属片和触点会长期发热变形，从而使金属片产生机械疲劳失效现象和触点沾滞现象，导致保护拒动或误动3. 热继电器没有控制功能、没有测量且变送为4~20mA输出功能（三相电流、三相电压、功率、功率因素、频率、电能、热容量、电流不平衡率、漏电流值）、没有故障记录功能（当前运行时间、当前停车时间、累计运行时间、累计停车时间、起动电流、起动时间、操作次数、输入输出状态、故障记录、故障时标、运行状态指示）、没有控制回路电源检测、不带通讯功能，因此在DCS系统中要监视电动机的运行状态和参数，必须要在MCC柜附加相应设备和回路，并通过硬接线方式把信号反馈至DCS系统，既增加了设备又使回路构成变得复杂。
4.传统电动机控制回路由于采用热继电器构成回路，使MCC柜电气元器件多，回路构成复杂，无法实现设备的一体化，且故障点多。
采用我们的ST500系列电动机保护控制器，可以一站式解决上述问题和避免了故障点多的问题。
0731-汤经理WDB-FST电动机智能保护器、AA说明书0731-汤经理AQ0OSENDIANQIWDB-FST智能电动机保护器⑧家质h【认证企业国索强制性认证（3C）及!£09^01:硬■誉踵傅乘认证电动机保护器订购热线：*************0731-汤经理一、概述我公司是一家从事于电动机保护器科研、生产、销售、技术支持的高新技术企业。
对电动机的保护有着深入的研究，本公司生产的电动机保护器具有低价、物美、品种齐全，性能卓越深受用户的喜爱。
电动机保护器从产品品种上分为四种。
1基本型，2基本智能型，3智能豪华型，4普通实用型。
本产品核心部件均采用美国MICRHIP公司新型十六位单片机及控制器配低功耗集成电路开发而成的，该保护器0731-汤经理具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，工作稳定可靠、精度高、保护参数设定简单方便和数字化、智能化、网络化等特点，可满足不同层次用户的要求。
广泛应用于电力、石油、治金、化工、纺织等工业电动机及三相电力系统。
作过热、过载、欠载、断相、过压、欠压、堵转、三相电路不平衡保护。
还通过本机RS-485远程通迅接口和PC组成网络监控系统，通过PC对监控器保护参数进行修改及运行状态控制。
是一种提高电机运行安全和自动化管理水平的智能化仪器，可以与上位机通迅构成远程监控与一体的高新技术产品。
二、主要特点采用先进的微机技术与高性能的集成芯片，整机功能强大、性能优越。
测试精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠。
三相电流值，电压值及各类故障代号，显示于LED上、直观清晰。
稳定性好，长期工作无须维护。
采用E2PR0M存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。
一机多用，可取代传统的电流互感器、电流表、电压表、热继电器和时间继电器等。
配有RS485串行数字接口，便于上位机（PC）进行数字通迅。
三、 依据电动机制造商的规范和过程控制要求设置预警和脱扣参数图1主要功能 保护功能：除了具有通用的保护功能外，还有自启动、通迅启动和关闭，且欠流、过压、欠压、三相电流不平衡、自启动等功能用户可取可舍。
DZB电机保护器使用说明书一、产品概述DZB电机保护器是华控伟业科技有限公司集多年对电机保护技术的研究，采用最新单片计算机和仪表制造技术，在DZJ电机智能综合监控仪基础上研制生产的简易型电机保护仪表。
可测量三相电机运行时的三相电压、三相电流和漏电流，对三相电机运行时出现的缺相、短路、堵转、过载、相不平衡、漏电、过压、欠压、轻载等故障进行监测和保护。
具有安装使用方便，监测控制准确、保护功能齐全，价格低廉易于普及的特点，适用于无腐蚀、无严重粉尘、无水淋、无爆炸性气体的一般工业场所中低压三相交流电动机的故障监测和保护。
DZB电机保护器具有显示和键盘，可本地显示电机运行时的三相电流、电压及漏电流，故障时的故障状态并可进行故障历史数据查询，键盘可设定多种报警和保护参数；具有异地显示接口，可在保护器安装场所之外的其它地方，通过异地显示面板实现同上述本地同样的显示和键盘功能；DZB电机保护器具有停车控制输出和降压启动控制输出，可直接接入电机控制回路实现故障停车功能和降压启动转换控制功能。
DZB电机保护器具有RS-485通讯接口，采用标准MODBUS协议，可将多达256台保护器联网，组成集散型电机监测控制网络，通过上位计算机，使用通用组态软件，实现集中显示电机的运行参数和状态，控制电机的启停，远程设定报警和保护参数。
DZB电机保护器采用分体组合式结构，互感器模块与保护器壳体可分离，方便现场的安装和维护。
二、产品规格DZB简易型电机保护器包括5A、30A、160A三种规格，分别适用于额定电流最大为5A、30A、160A的电机使用。
通过外接电流互感器，5A型可适用于额定电流最大到1000A的电机使用型号组成如下：三、结构特征DZB简易型电机保护器由电流互感器模块、保护器壳体、显示面板组成。
电流互感器模块用于三相电流的变送，保护器壳体提供各种接线端子，显示面板提供显示和操作界面。
分别如下图所示。
电流互感器模块：外型、尺寸保护器壳体：外型、尺寸，接线端子定义图保护器壳体：外型、尺寸显示面板：示意图四、技术特性1、测量特性三相电流测量范围：5A型: 0–50A 30A型:0–300A 160A型:0–1600A 三相电压测量范围：0-600V漏电流测量范围：0-1000mA三相电流显示分辨率：0.1A 1A三相电压显示分辨率：1V漏电流显示分辨率：1mA准确度：1级2、保护特性短路保护延迟时间: ≤0.5S缺相保护延迟时间: ≤1S过载保护特性:5条保护曲线可选择，如图1所示。
110.1ARD2F智能电动机保护器Smart Motor Protector ARD2F使用说明书(中英文)V1.1User’s Manual V1.1安科瑞电气股份有限公司ACREL Co.,Ltd申明Declaration版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利The copyright is the property of Acrel.Any information in any paragraph or section cannot be extracted,copied or otherwise reproduced or propagated.Otherwise offenders shall take all consequences.All rights are reserved.本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
Acrel reserves the right to modify the product specifications herein without notification.Please consult the local agent about the latest specifications before placing a purchase order.目录ContentsARD2F智能电动机保护器（Smart Motor Protector ARD2F）1、概述（Overview） (1)2、通用技术指标（General technical index） (1)3、外形尺寸及安装（Overall dimensions and installation） (2)4、显示与用户编程（Display and user programming） (7)5、接线方式（Wiring Mode） (9)6、通讯协议（Communication protocol） (11)7、保护功能设置及说明（Setting of protection functions） (29)8、注意事项（Cautions） (44)警告：用户在使用该保护器之前，请务必按所要保护电动机的实际情况对各项保护功能及保护参数进行设置Warning：User must set protective functions and parameters in accordance with conditions of your motor before using the protector.1概述OverviewARD2F系列智能电动机保护器（以下简称保护器）能对电动机运行过程中出现的多种故障情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。
ISO9001 质 量 体 系 认 证 企 业J D(S) 系列智能型电动机保护器使用说明书一、概述本系列电动机智能型保护器（以下简称保护器）适用于交流50Hz，额定工作电压380V及以下的供电电路中与交流接触器等开关电器组成电动机控制电路。
当电动机的主电路出现断相、过载、堵转、漏电等非正常工作状态时，及时断开开关电器触头，分断电动机的三相电源，快速可靠地保护电动机。
保护器采用电位器量化整定方式，直接根据电机铭牌标定的额定电流值整定保护器电流，具有准确、直观、方便的优点，取代了原保护器整定无量化，需启动电机整定，而这种整定方式不能准确整定到电机的额定电流。
保护器采用过电流倍率控制下的智能多区段反时限保护技术，使过载保护功能更加合理，有效避免轻过载区的误动作，保证重过载区和短路故障的快速保护。
保护器采用电流倍率控制下起动过程中延时避让技术，当电动机在正常起动电流倍率范围内起动时，起动避让时间有效；当电机起动电流倍率超出正常起动电流倍率范围或断相时，起动避让时间无效，电机将得到快速保护。
二、主要技术数据三、接线图四、外形及安装尺寸图8765432191011JD-501S JD-601S工作电源零线漏电信号JD-501SJD-601S型号参数JD-501S JD-601S额定整定电流或额定功率范围过载动作时间启动避让时间断相动作时间堵转动作时间复位方式触点容量显示方式机械寿命电寿命安装方式额定电压AC380V 50Hz (其它电压等级可订做)2～50A80～200A20～100A25s5s～35s可调1.5倍过载保护时间≤100s并具有凡时限特性≤6s≤6s面板按钮复位或断电复位5A 380V（阻性）LED发光管指示1×106次装置式1×105次A、参照应用电路举例将保护器与控制线路正确相连（保护器固定在交流接触器下方为宜，且三相电流线分别同向穿B、通电试验：接通保护器电源，运行（绿色）指示灯亮，将整定测量开关设定在整定位置上，观察保护器电流显示，调节整定电位器电位器顺时针旋转至电机铭牌上的额定电流值。
428ARD3M智能电动机保护器使用说明书V1.2安科瑞电气股份有限公司ACREL Co.,Ltd申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
目录1、概述 (1)2、产品特点 (1)3、型号说明 (2)4、主要参数 (3)5、外形尺寸及安装 (5)6、保护功能说明 (12)7、功能设置与说明 (27)8、通讯设置与说明 (42)9、典型应用方案 (82)10、特色功能简介 (87)11、订货范例 (89)1、概述ARD3M智能电动机保护器（以下简称保护器）适用于额定电压至660V的低压电动机回路，集保护、测量、控制、通讯、运维于一体。
其完善的保护功能确保电动机安全运行，带有逻辑可编程功能，可以满足多种控制方式。
可选配不同通讯模块适应现场通讯需求。
该产品采用分体式结构，由主体、显示单元、互感器和选配的通讯模块组成，可适应各种柜体的安装。
产品执行标准：——GB14048.4-2010低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器(含电动机保护器)；——JBT10736-2007低压电动机保护器。
2、产品特点■辅助电源类型可选，AC220V电源模块支持电源范围AC85-265V/DC100-300V，AC380V 电源模块支持电源范围AC/DC100-415V。
■支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电压及电流不平衡度，电压、电流正序、负序、零序分量，三相电压相角，剩余电流，电压、电流2-63次分次谐波测量，分次谐波含有率及总谐波畸变率。
■保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温度、tE 时间、外部故障、起动次数限制、运行时间报警、故障次数报警。

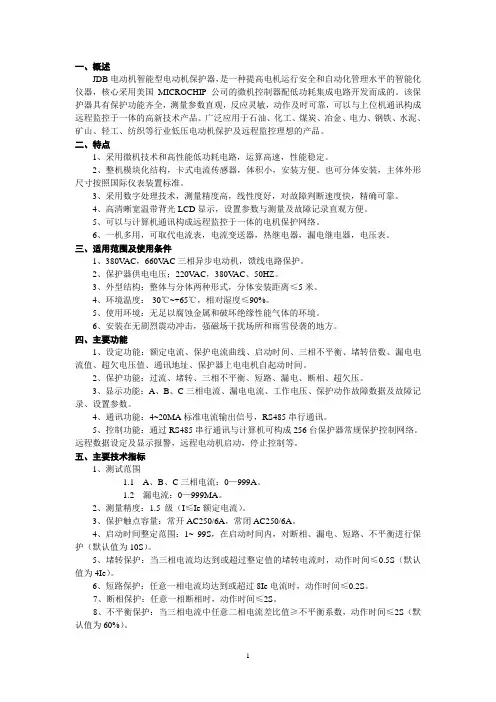

一、概述JDB电动机智能型电动机保护器，是一种提高电机运行安全和自动化管理水平的智能化仪器，核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。
该保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，可以与上位机通讯构成远程监控于一体的高新技术产品。
广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控理想的产品。
二、特点1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。
也可分体安装，主体外形尺寸按照国际仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，精确可靠。
4、高清晰宽温带背光LCD显示，设置参数与测量及故障记录直观方便。
5、可以与计算机通讯构成远程监控于一体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，电压表。
三、适用范围及使用条件1、380V AC，660V AC三相异步电动机，馈线电路保护。
2、保护器供电电压；220V AC，380V AC、50HZ。
3、外型结构：整体与分体两种形式，分体安装距离≤5米。
4、环境温度：-30℃~+65℃，相对湿度≤90%。
5、使用环境：无足以腐蚀金属和破坏绝缘性能气体的环境。
6、安装在无剧烈震动冲击，强磁场干扰场所和雨雪侵袭的地方。
四、主要功能1、设定功能：额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。
2、保护功能：过流、堵转、三相不平衡、短路、漏电、断相、超欠压。
3、显示功能：A、B、C三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。
4、通讯功能：4~20MA标准电流输出信号，RS485串行通讯。
5、控制功能：通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。
安全注意事项危险和警告本设备只能由专业人士进行安装。
对于因不遵守本说明书的说明而引起的故障，厂家不承担任何责任。
注意事项提示在拆除此仪器包装后，设定或使用前，请先阅读此说明书的全部内容。
对于注明为「注」的内容请额外予以关注。
为确定电动机保护设备的保护功能得到良好的使用请用户依照说明书的所述方式来对保护设备进行安装、设定、使用。
本说明书不旨在包含所有细节或装置的变更，也未能提供所有与安装、运行、维护方面有关的每种可能的偶然情况。
如果想得到更进一步的有关信息或本说明书中没有充分说明的购买者所需的特殊问题时，请与本公司联系。
第1章产品介绍1．1产品设计说明PD28M系列电动机控制器（以下简称PD28M或控制器）是我公司针对低压电动机在各种应用场合产生的故障而研发的电动机保护装置；是一款具有极高性价比，稳定可靠，集继电保护、测量、控制、通讯为一体的低压电动机保护装置。
控制器采集三相电流，三相线电压，接地电流等数据，将这些数据计算后和控制器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到保护电动机的目的。
PD28M电动机控制器由两部分组成：控制器模块本体、扩展模块（可以是显示模块或者是显示模块附加8路DI功能）控制器本体可以独立运行，实现测量功能、保护功能、电动机启/停控制功能和远程通讯功能；扩展模块作为辅助装置，可以根据需要进行配置。
通讯功能作为PD28M进行远程管理的重要手段；支持MODBUS-RTU通讯协议。
1．2功能特点「注」：保护功能中加星号的为可选配置；故障记录和模拟量输出也为可选配置﹡具有启动超时、过载、断相、接地/漏电、过流堵转、电流不平衡、短路、欠载*、温度*、欠压*、过压*、频率*、欠功率因数*等多种数字式保护功能①；*实现电动机回路的三相电流、接地/漏电电流、电流不平衡率、三相线电压、频率、功率因数、有功功率、无功功率等多种电参数的测量；*满足直接启动、双向启动、星/三角启动、自耦变压器启动等启动方式②；*控制器本体提供8路开关量输入，用于启停信号、复位信号和接触器状态等信号输入；能够通过扩展模块配合扩展至16路开关量输入；*提供4路继电器输出，满足多种启动方式和保护动作，并具有保护跳闸（或报警）信号输出；*8次故障记录*；*可向DCS提供1路4~20mA模拟量输出；*可支持MODBUS或者PEOFIBUS通讯总线；*卡式导轨固定，现场安装更加便利。
