ansys中怎么导入上一步分析的结果文件

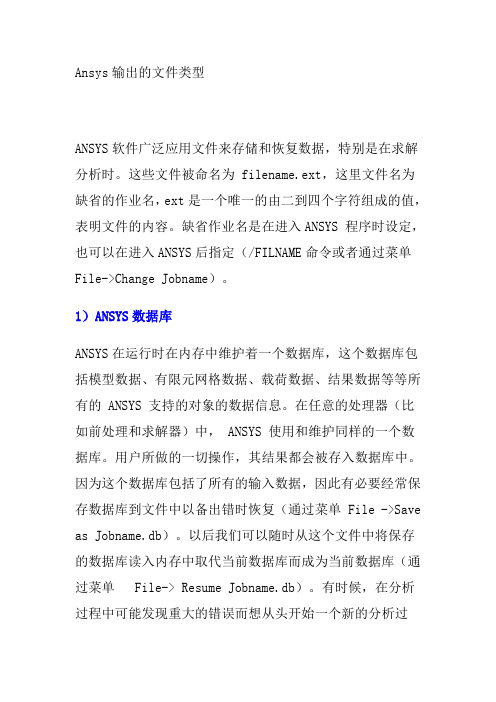

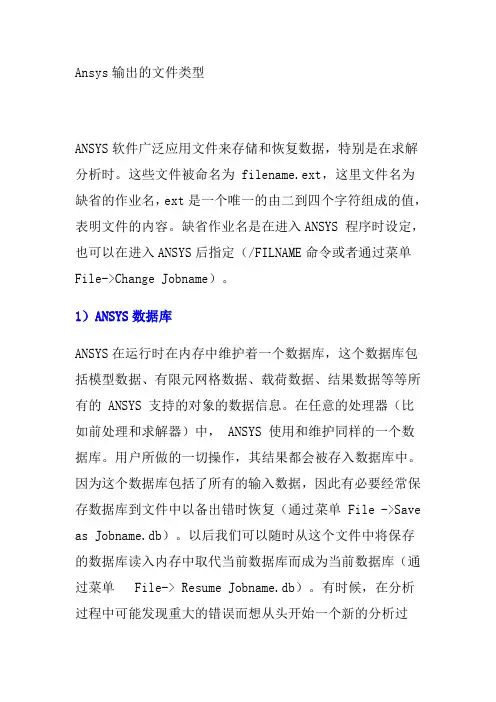

Ansys输出的文件类型ANSYS软件广泛应用文件来存储和恢复数据，特别是在求解分析时。

这些文件被命名为 filename.ext，这里文件名为缺省的作业名，ext是一个唯一的由二到四个字符组成的值，表明文件的内容。

缺省作业名是在进入ANSYS 程序时设定，也可以在进入ANSYS后指定（/FILNAME命令或者通过菜单File->Change Jobname）。

1）ANSYS数据库ANSYS在运行时在内存中维护着一个数据库，这个数据库包括模型数据、有限元网格数据、载荷数据、结果数据等等所有的 ANSYS 支持的对象的数据信息。

在任意的处理器（比如前处理和求解器）中， ANSYS 使用和维护同样的一个数据库。

用户所做的一切操作，其结果都会被存入数据库中。

因为这个数据库包括了所有的输入数据，因此有必要经常保存数据库到文件中以备出错时恢复（通过菜单 File ->Save as Jobname.db）。

以后我们可以随时从这个文件中将保存的数据库读入内存中取代当前数据库而成为当前数据库（通过菜单 File-> Resume Jobname.db）。

有时候，在分析过程中可能发现重大的错误而想从头开始一个新的分析过程，这就需要首先清除内存中 ANSYS 正在维护的数据库而得到一个新的空白数据库（通过菜单File -> Clear & Start New）。

值得注意的是，保存与恢复数据库时，作业名并不改变。

这就有可能发生数据覆盖的现象（保存当前数据库时，有可能覆盖同样作业名的以前备份的数据库文件）。

为了避免这种情况，建议如下操作：A.针对每一个问题的求解，设置不同的作业名；B.不同问题，尽量设置不同的工作文件夹；C.分析求解过程中，每隔一段时间存储一次数据库文件；D.存储数据库文件时用File -> Save as，换个文件名保存，通过菜单File -> Resume from读取以前备份的某个数据库文件恢复。

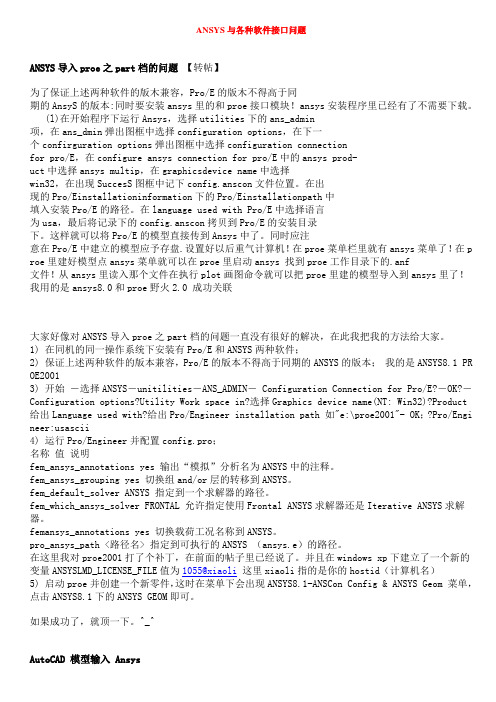

ANSYS与各种软件接口问题ANSYS导入proe之part档的问题【转帖】为了保证上述两种软件的版木兼容，Pro/E的版木不得高于同期的AnsyS的版本:同时要安装ansys里的和proe接口模块！ansys安装程序里已经有了不需要下载。

(l)在开始程序下运行Ansys，选择utilities下的ans_admin项，在ans_dmin弹出图框中选择configuration options，在下一个confirguration options弹出图框中选择configuration connectionfor pro/E，在configure ansys connection for pro/E中的ansys prod-uct中选择ansys multip，在graphicsdevice name中选择win32，在出现SuccesS图框中记下config.anscon文件位置。

在出现的Pro/Einstallationinformation下的Pro/Einstallationpath中填入安装Pro/E的路径。

在language used with Pro/E中选择语言为usa，最后将记录下的config.anscon拷贝到Pro/E的安装目录下。

这样就可以将Pro/E的模型直接传到Ansys中了。

同时应注意在Pro/E中建立的模型应予存盘.设置好以后重气计算机！在proe菜单栏里就有ansys菜单了！在p roe里建好模型点ansys菜单就可以在proe里启动ansys 找到proe工作目录下的.anf文件！从ansys里读入那个文件在执行plot画图命令就可以把proe里建的模型导入到ansys里了！我用的是ansys8.0和proe野火2.0 成功关联大家好像对ANSYS导入proe之part档的问题一直没有很好的解决，在此我把我的方法给大家。

1) 在同机的同一操作系统下安装有Pro/E和ANSYS两种软件；2) 保证上述两种软件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本；我的是ANSYS8.1 PR OE20013) 开始－选择ANSYS－unitilities－ANS_ADMIN－ Configuration Connection for Pro/E?－OK?－Configuration options?Utility Work space in?选择Graphics device name(NT: Win32)?Product 给出Language used with?给出Pro/Engineer installation path 如"e:\proe2001"- OK；?Pro/Engi neer:usascii4) 运行Pro/Engineer并配置config.pro；名称值说明fem_ansys_annotations yes 输出“模拟”分析名为ANSYS中的注释。

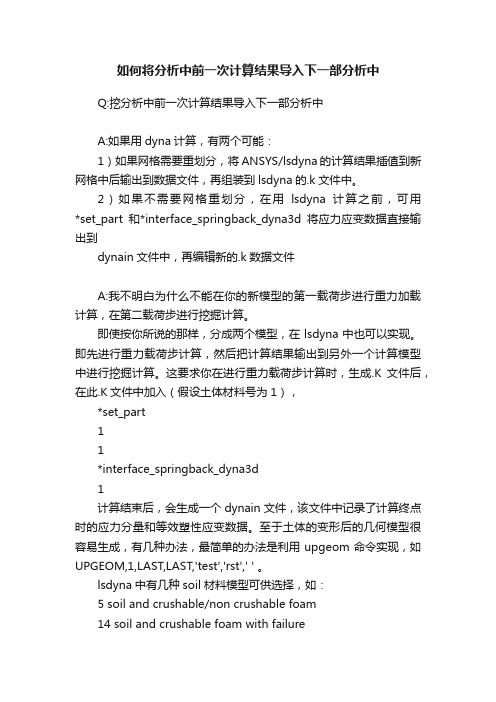

如何将分析中前一次计算结果导入下一部分析中Q:挖分析中前一次计算结果导入下一部分析中A:如果用dyna计算，有两个可能：1）如果网格需要重划分，将ANSYS/lsdyna的计算结果插值到新网格中后输出到数据文件，再组装到lsdyna的.k文件中。

2）如果不需要网格重划分，在用lsdyna计算之前，可用*set_part和*interface_springback_dyna3d将应力应变数据直接输出到dynain文件中，再编辑新的.k数据文件A:我不明白为什么不能在你的新模型的第一载荷步进行重力加载计算，在第二载荷步进行挖掘计算。

即使按你所说的那样，分成两个模型，在lsdyna中也可以实现。

即先进行重力载荷步计算，然后把计算结果输出到另外一个计算模型中进行挖掘计算。

这要求你在进行重力载荷步计算时，生成.K文件后，在此.K文件中加入（假设土体材料号为1），*set_part11*interface_springback_dyna3d1计算结束后，会生成一个dynain文件，该文件中记录了计算终点时的应力分量和等效塑性应变数据。

至于土体的变形后的几何模型很容易生成，有几种办法，最简单的办法是利用upgeom命令实现，如UPGEOM,1,LAST,LAST,'test','rst',' ' 。

lsdyna中有几种soil材料模型可供选择，如：5 soil and crushable/non crushable foam14 soil and crushable foam with failure78 soil/concrete79 hysteretic soilA:上面还有一点没有说清楚：用upgeom更新模型之后，继续新模型其它部分的建模工作，并生成新模型的.K文件，再加入第一个模型计算生成的dynain文件中的初始应力数据块，就可以进行新模型部分的计算了。

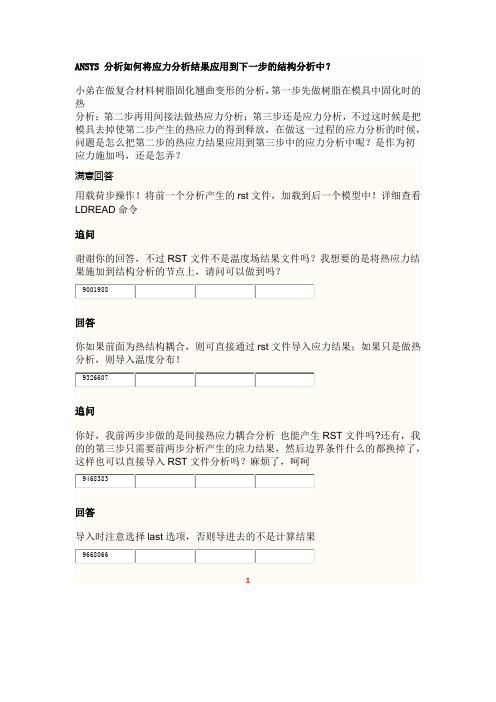

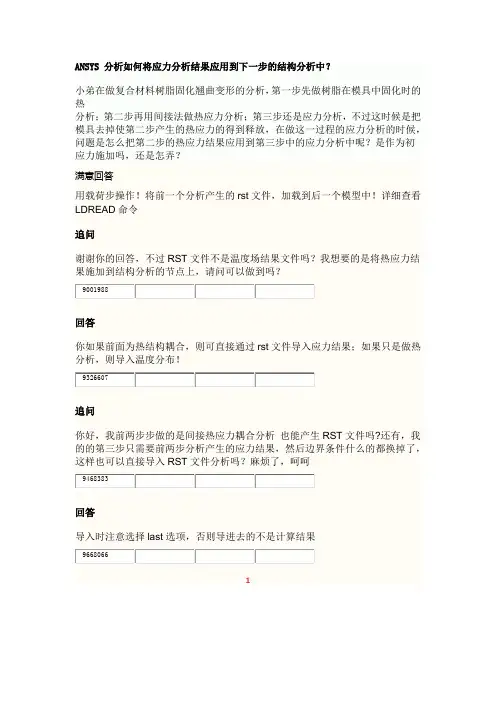

ANSYS 分析如何将应力分析结果应用到下一步的结构分析中？小弟在做复合材料树脂固化翘曲变形的分析，第一步先做树脂在模具中固化时的热分析；第二步再用间接法做热应力分析；第三步还是应力分析，不过这时候是把模具去掉使第二步产生的热应力的得到释放，在做这一过程的应力分析的时候，问题是怎么把第二步的热应力结果应用到第三步中的应力分析中呢？是作为初应力施加吗，还是怎弄？满意回答用载荷步操作！将前一个分析产生的rst文件，加载到后一个模型中！详细查看LDREAD命令追问谢谢你的回答，不过RST文件不是温度场结果文件吗？我想要的是将热应力结果施加到结构分析的节点上，请问可以做到吗？回答你如果前面为热结构耦合，则可直接通过rst文件导入应力结果；如果只是做热分析，则导入温度分布！追问你好，我前两步步做的是间接热应力耦合分析也能产生RST文件吗?还有，我的的第三步只需要前两步分析产生的应力结果，然后边界条件什么的都换掉了，这样也可以直接导入RST文件分析吗？麻烦了，呵呵回答导入时注意选择last选项，否则导进去的不是计算结果1另外, 仔细研读下面案例，应该有很大帮助!将Ansys计算结果（比如加速度值）写成fre文件的命令流。

/POST26NSOL,2,10,U,Y,UY_2 ! 定义第二个变量为UY_2,值为10号节点Y方向的位移,节点可任选,但要保证其值非0XVAR,1 ! 定义时间变量为坐标横轴PLVAR,2*GET,num_var,VARI,0, NSETS ! 将变量长度值赋给变量num_vark=num_var*DIM,SYSNOISE_TITLE,CHAR,5,4SYSNOISE_TITLE(1,1)='SYSNOISE 'SYSNOISE_TITLE(1,2)=' ACCELER 'SYSNOISE_TITLE(1,3)='ATIONS 'SYSNOISE_TITLE(1,4)=' FILE'SYSNOISE_TITLE(2,1)='Rev 5.5SYSNOISE_TITLE(2,2)=' IBM P2E 'Y-C_ o(o l#iSYSNOISE_TITLE(2,3)='SSL 11'SYSNOISE_TITLE(2,4)='-AUG-02 'SYSNOISE_TITLE(3,1)='ACCELERA'SYSNOISE_TITLE(3,2)='TION_St'SYSNOISE_TITLE(3,3)='ructure 'SYSNOISE_TITLE(4,1)='11-AUG-2002 'SYSNOISE_TITLE(4,2)=' 10:07 'SYSNOISE_TITLE(4,3)=':13 'SYSNOISE_TITLE(5,1)='TIME'*CFOPEN,ACCE,fre ! 定义数据结果文件，ACCE.fre*VWRITE,SYSNOISE_TITLE(1,1) ,SYSNOISE_TITLE(1,2) ,SYSNOISE_TITLE(1,3) ,SYSNOISE_TITLE(1,4) *get,nmax,node,,num,max, !得到节点编号的最大数*DIM,T_U,ARRAY,k,4! 定义保存时间历程结果的矩阵T_U，有num_var行，4列VGET,T_U(1,1,1),1 ! 矩阵的第一列保存第一个时间历程变量（默认为TIME）*dim,num_t,,1,5 !定义一个数组*DIM,SYSNOISE_SUBT1,CHAR,1,4SYSNOISE_SUBT1(1,1)='NODAL AC'SYSNOISE_SUBT1(1,2)='CELERATI 'SYSNOISE_SUBT1(1,3)='ON VALU'SYSNOISE_SUBT1(1,4)='ES'*do,i,1,k,1num_t(1,1)=T_U(i,1,1) !按次序取TIME值*VWRITE,num_t(1,1)*VWRITE,SYSNOISE_SUBT1(1,1) ,SYSNOISE_SUBT1(1,2) ,SYSNOISE_SUBT1(1,3) ,SYSNOISE_SUBT1( 1,4)*do,j,1,nmax,1NSOL,2,j,U,X,UX ! 定义第二个变量为UX,值为j号节点X方向的位移DERIV,3,2,1,,,,,1 ! 将位移对时间求导，得到速度，存为变量3DERIV,4,3,1,,,,,1 ! 将速度对时间求导，得到加速度，存为变量4VGET,T_U(1,2,1),4 ! 矩阵的第2列保存第四个时间历程变量，j号节点X方向的加速度时间历程结果num_t(1,2)=T_U(i,2,1) !将与i对应的j节点的X加速度值赋给num_t的第2列NSOL,5,j,U,Y,UY ! 定义第5个变量为UY,值为j号节点Y方向的位移DERIV,6,5,1,,,,,1 ! 将位移对时间求导，得到速度，存为变量6DERIV,7,6,1,,,,,1 ! 将速度对时间求导，得到加速度，存为变量7VGET,T_U(1,3,1),7 ! 矩阵的第3列保存第7个时间历程变量，j号节点Y方向的加速度时间历程结果num_t(1,3)=T_U(i,3,1) !将与i对应的j节点的Y加速度值赋给num_t的第3列NSOL,8,j,U,Z,UZ ! 定义第8个变量为UZ,值为j号节点Z方向的位移DERIV,9,8,1,,,,,1 ! 将位移对时间求导，得到速度，存为变量9DERIV,10,9,1,,,,,1 ! 将速度对时间求导，得到加速度，存为变量10VGET,T_U(1,4,1),10 ! 矩阵的第4列保存第10个时间历程变量，j号节点Z方向的加速度时间历程结果num_t(1,4)=T_U(i,4,1) !将与i对应的j节点的Z加速度值赋给num_t的第4列*VWRITE,num_t(1,5),num_t(1,5),num_t(1,2),0,num_t(1,3) ! 将时间历程结果数据写到数据结果文件中,0为虚部及旋转加速度值%10I%10I%20.8E%20.8E%20.8E*VWRITE,0,num_t(1,4),0(20X,E20.8,E20.8,E20.8)*VWRITE,0,0,0(20X,E20.8,E20.8,E20.8)|*VWRITE,0,0,0(20X,E20.8,E20.8,E20.8)*enddo*IF,i,EQ,k,THEN*EXIT*ENDIF*VWRITE,SYSNOISE_TITLE(1,1) ,SYSNOISE_TITLE(1,2) ,SYSNOISE_TITLE(1,3) ,SYSNOISE_TITLE(1,4) %C%C%C%C*enddo*CFCLOSFINISH。

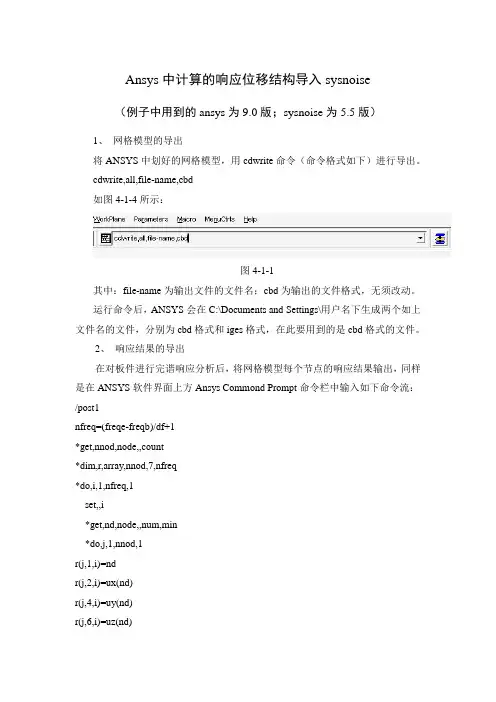

Ansys中计算的响应位移结构导入sysnoise（例子中用到的ansys为9.0版；sysnoise为5.5版）1、网格模型的导出将ANSYS中划好的网格模型，用cdwrite命令（命令格式如下）进行导出。

cdwrite,all,file-name,cbd如图4-1-4所示：图4-1-1其中：file-name为输出文件的文件名；cbd为输出的文件格式，无须改动。

运行命令后，ANSYS会在C:\Documents and Settings\用户名下生成两个如上文件名的文件，分别为cbd格式和iges格式，在此要用到的是cbd格式的文件。

2、响应结果的导出在对板件进行完谐响应分析后，将网格模型每个节点的响应结果输出，同样是在ANSYS软件界面上方Ansys Commond Prompt命令栏中输入如下命令流：/post1nfreq=(freqe-freqb)/df+1*get,nnod,node,,count*dim,r,array,nnod,7,nfreq*do,i,1,nfreq,1set,,i*get,nd,node,,num,min*do,j,1,nnod,1r(j,1,i)=ndr(j,2,i)=ux(nd)r(j,4,i)=uy(nd)r(j,6,i)=uz(nd)nd=ndnext(nd)*enddoset,,i,,1*get,nd,node,,num,min*do,j,1,nnod,1r(j,3,i)=ux(nd)r(j,5,i)=uy(nd)r(j,7,i)=uz(nd)nd=ndnext(nd)*enddo*enddo*cfopen,result,fre*do,i,1,nfreq,1*vwrite,'SYSNOISE',' DISPLAC','EMENTS','FILE' (a,a,a7,a4)*vwrite,'Rev 5.5 ','IBM P2ES','SL 20-AP','R-04' (a,a,a,a4)*vwrite,'Displace','_Structu','re'(a,a,a2)*vwrite,' 20-APR-','2004 10:','07:13'(a,a,a5)*vwrite,'FREQUENC','Y'(a,a1)freq=freqb+(i-1)*df*vwrite,freq(e20.8)*vwrite,'NODAL DI','SPLACEME','NT V ALUE','S' (a,a,a,a1)*do,j,1,nnod,1nseq=chrval(j)a=r(j,1,i)nd=chrval(a)uxr=r(j,2,i)uxi=r(j,3,i)uyr=r(j,4,i)uyi=r(j,5,i)uzr=r(j,6,i)uzi=r(j,7,i)*vwrite,' ',nseq,' ',nd,uxr,uxi,uyr(a2,a8,a2,a8,e20.8,e20.8,e20.8)*vwrite,'','','',uyi,uzr,uzi(a8,a8,a4,e20.8,e20.8,e20.8)*vwrite,'','','',0,0,0(a8,a8,a4,e20.8,e20.8,e20.8)*vwrite,'','','',0,0,0(a8,a8,a4,e20.8,e20.8,e20.8)*enddo*enddo*cfclos需要注意的是：nfreq=(freqe-freqb)/df+1一句中，freqe为要提取的截止频率，freqb为起始频率，两频率都不能超出之前在ansys中分析的频率。

ANSYS经典界⾯的有限元模型导⼊Workbench，并进⾏其他分
析
将Ansys经典模式中的模型导⼊到Ansys Workbench | 坐倚北风
1.ANSYS画好⽹格
Main Menu - Preprocessor - Archive Model - Write，输出cdb⽂件
2. Woerbench
1. 进⼊Ansys Workbench，在ToolBox中双击Finite Element Modeler将其加⼊到⼯程
2. 在Model上右击，选择Add Input Mesh，将⽣成的.CDB⽂件导⼊
3. 双击Model进⼊Ansys Workbench⼏何模型编辑界⾯，可以在左侧看到所导⼊的有限元模型的详细信息
4. 在Geometry Synthesis下的Skin Detection Tool上右击，选择Create skin components。

5. 当⽣成完模型的表⾯曲⾯后，在Geometry Synthesis上右击，选择Insert - Initial Geometry，即可⽣成有限元模型
6. 在Model上右击，选择Updata，更新⼏何模型（有对号则更新成功）
3.模态分析
1.在Analysis Systems中将modal加⼊到⼯程
2.左键按住Finite Element Modeler的Model,拖到Modal模块的Model
3.双击Modal模块的model，进⼊分析。

A N S Y S导入F L A C D全过程标准化工作室编码[XX968T-XX89628-XJ668-XT689N]从C A D导入A N S Y S再到F L A C3D的全过程?很多朋友在学习ANSYS时，发现它是一个大型通用软件，很多模型都可以通过它进行数值模拟。

但就是因为它的通用性，在涉及到具体各个专业领域时就显得不那么精确。

对于岩土工程来说，ANSYS中只有D-P准则，这对于岩土的本构模型是远远不够的。

我们就不得去学习相对专业性强一点的软件，这时FLAC3D就进入了我们的视线。

FLAC3D几乎拥有了岩土的所有的本构模型，并且在模拟岩土工程中的流固耦合有相当强的优势。

当大家兴致勃勃的学习FLAC3D，发现它的前后处理能力比较弱，尤其时建立网格相当复杂。

如果碰到复杂的边界时，大家就只能望而却步了，十分打击学习FLAC3D的积极性，大家可能开始怀念ANSYS的超强前处理能力了。

这时，就不禁要问，能不能把建好的ANSYS网格导入FLAC3D中，然后再在FLAC3D里面进行计算呢？有，当然有。

下面我就分享一下我学习的过程，解密从CAD导入ANSYS再到FLAC3D的全过程。

有点啰嗦了，开始正题。

下面我将从一个隧道的建模开始，当然对于其他的岩土工程也同样适用。

首先从CAD里建立隧道的平面模型，值得注意的时，在CAD中建立的线与线之间交叉必须有断点，否则导入ANSYS中将会出现问题。

下面是隧道的CAD图形：在CAD里面画好隧道模型的平面图后，需要保存成CAD2004的DXF文件格式，不然无法导入ANSYS中。

我使用的CAD导入ANSYS的软件是Dxf2Ansys测试版本，转换前，把保存好的DXF文件拷贝到Dxf2Ansys测试版本文件夹中，然后就可以点击Dxf2Ansys生成导入的ANSYS命令流文件。

下面是导入的过程：点击Writeansysfile就完成生成命令流格式。

然后将命令流复制拷到ANSYS中，在ANSYS中就生成拥有keypoints和lines的模型。

ABAQUS UG ANSYS CAD 互相导入导出
1．ANSYS 怎么导入UG文件进行分析？
方法：
步骤一：先在UG里面，文件—导出—Parasolid（这里导出的是Xt文件，保存在一个地方，注意不要有中文）
步骤二：ANSYS里面，File—import—part,找到刚才保存的Xt文件即可。

2. ABAQUS 怎么导入UG文件进行分析？
方法：与ANSYS完全一样，他们都支持参数化实体导入，注意文件过滤器里面选择Xt文件，别找不到文件在哪里。

3.CAD二维图怎么导入UG？
方法：CAD里面，另存为—DXF文件，UG里面文件—导入—DXF文件即可。

4.CAD二维图怎么导入ABAQUS？
方法：这和CAD导入UG一样，都支持DXF文件，由于CAD可以另存为几种DXF文件格式，不知道用的是哪个版本的CAD和UG等等，所以，都尝试一下，2008的CAD我用的是保存为最后一个DXF。

注：CAD导入UG的图是基本不能修改尺寸的，当然可以在CAD里面修改好了在导入UG，也可以先导入ABAQUS，在把ABAQUS的文件保存为IGS，然后导入UG，这样麻烦点，CAD导入ABAQUS的图是可以修改的，直接在草图里面。

--2011-11-12。
