压缩空气系统的选用

压缩空气的标准在药品生产中一般采用两种压缩空气，一种是仪表所用的一般性油润滑压缩机系统，这些仪器和机器不与产品存在的环境接触；另一种是与药品生产直接接触的无油压缩空气系统。

也有两种共用无油压缩空气系统的。

压缩空气的品质，包括3 个方面的指标：———干湿程度用露点表示；———含尘量用尘埃粒径和浓度表示；———含油量用单位体积压缩空气含油质量多少表示。

以上三方面的质量标准与质量等级规定如下（ISO8573.1）：①压力露点（即干湿程度）———可通过干燥器来达到1 级：-70℃；2 级：-40℃；3 级：-20℃；4 级：＋2℃。

②残余含尘量———通过过滤器来达到1 级：0.1mg/m3（对应粒径为0.1um）；2 级：1.0 mg/m3（对应粒径为1.0um）；3 级：5.0 mg/m3（对应粒径为5.0um）；4 级：40.0mg/m3（对应粒径为40.0um）。

③残余含油量———通过过滤器来达到1 级：0.01mg/m3；2 级：0.1 mg/m3；3 级：1.0 mg/m3；4 级：5.0 mg/m3。

因压缩空气质量的高低直接影响投资和生产费用的大小，所以应该避免过高的质量要求。

使用干燥的及相应无尘和无油的压缩空气较为经济实用，因为这样可以避免油、水或冰以及灰尘引起的多种故障，并可避免废品发生及生产停顿。

一般来说药品生产用的气源质量等级应满足ISO8573.1(GB/T 13277-91)1-2-1款的要求，即露点-40℃，固体颗粒粒径≤0.1um，含油量≤0.01mg/ m3。

至于微生物就看你药品的生产环境的要求了。

压缩空气系统的设备选型压缩空气站的设备一般包括产生压缩空气的空气压缩机和使气源净化的辅助设备。

气源净化辅助设备分为油水分离器、贮气罐、干燥机和过滤器。

空气压缩机：用以产生压缩空气，一般由电动机带动。

其吸气口装有空气过滤器以减少进入空气压缩机的杂质。

贮气罐：用以贮存压缩空气，稳定压缩空气的压力并除去部分油分和水分。

油水分离器：用以分离并排出降温冷却的水滴、油滴、杂质等。

干燥机：用以进一步吸收或排除压缩空气中的水分和油分，使之成为干燥空气。

过滤器：用以进一步过滤压缩空气中的灰尘、杂质颗粒。

1、空气压缩机的选型首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。

当管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。

因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。

如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。

根据容积流量选型：1、在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；2、新项目上根据设计院提供的流量值进行选型；3、向用气设备供应商了解用气设备的容积流量参数进行选型；4、空压机站改造可参考原来参数值结合实际用气情况进行选型；合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。

2、其他设备的选择2.1 储气罐的选型储气罐容积大小是要根据空压机的容积流量、调节系统和用气设备的耗气量来决定。

当一个系统由几台空压机组成时，储气罐的容积大小是根据最大空压机的容积流量而确定的。

下面的公式可用于储气罐容积大小的确定，应按如下公式计算得出：V=QS×t×P0/(P1-P2)式中： V：储气罐总容量；QS：供气设计总容量，NM3/min；t：5~20min保持时间；P0：大气压，绝压；P1：正常操作压力，绝压；P2：最低送出压力，绝压。

火力发电厂仪用、厂用压缩空气系统设计技术导则压缩空气系统是火力发电厂仪用和厂用的重要系统之一，其设计技术的优劣直接影响着发电厂的运行效率和设备寿命。

本文旨在为火力发电厂压缩空气系统的设计提供生动、全面且有指导意义的技术导则。

首先，在设计火力发电厂仪用、厂用压缩空气系统时，需要考虑系统的稳定性和可靠性。

稳定性保证了内部压力和流量的恒定，可靠性保证了系统的持续工作。

为此，应选择高质量的压缩机、过滤器和干燥器，并进行定期的维护保养，以确保系统的可靠性和稳定性。

其次，在选择压缩机时，应根据火力发电厂的压缩空气需求进行合理选择。

根据需要的压力、流量以及噪音和振动要求，选择适合的离心式压缩机或螺杆式压缩机。

此外，还应考虑压缩机的能耗和效率，选择能效比高的压缩机，以降低能源消耗和运行成本。

再者，在设计压缩空气系统时，应合理布置管道和安装压力调节器。

管道布局应简洁明了，避免过多的转弯和阻力。

同时，应合理安装压力调节器，以确保系统中各个设备的工作压力符合要求，避免设备过压或低压工作导致的故障。

另外，系统的附属设备也需要重视。

过滤器和干燥器的选择和定期维护是保证系统正常运行的关键。

过滤器能够有效地去除空气中的尘埃和杂质，避免对设备产生损坏，干燥器可以除去空气中的湿气，防止腐蚀和锈蚀的产生。

因此，选择高效的过滤器和干燥器，并定期检查和更换滤芯和脱水剂，可以有效延长设备的使用寿命。

最后，针对火力发电厂压缩空气系统的安全性和节能性问题，应加强管理和监控。

制定系统的操作规程和维护计划，对设备进行定期巡检和维护，及时清理积灰和清洗设备。

并加强对操作人员的培训和技能提升，提高操作人员对系统的认识和技术水平。

此外，可以考虑采用智能监控系统，实时监测系统的运行状态，及时发现问题并进行处理，以提高系统的安全性和节能性。

综上所述，火力发电厂仪用、厂用压缩空气系统的设计技术导则包括系统稳定性和可靠性的考虑、压缩机的选择、管道布局和附属设备的选择与维护、安全性和节能性的管理与监控。

压缩空气系统方案（最终）一、系统概述压缩空气系统作为工业生产中的重要辅助系统，承担着为各类气动设备提供稳定气源的重要任务。

本方案旨在为您打造一套高效、节能、稳定的压缩空气系统，以满足生产需求，降低运营成本，提高生产效率。

二、系统设计原则1. 安全可靠：确保系统在各种工况下安全稳定运行，降低故障率。

2. 节能高效：选用高效节能的设备，降低能源消耗，提高系统能效。

3. 灵活扩展：充分考虑未来生产需求，预留一定扩展空间，便于系统升级。

4. 易于维护：采用标准化、模块化设计，便于日常维护和故障排查。

三、系统组成1. 空气压缩机：选用螺杆式空气压缩机，具有高效、节能、噪音低等优点。

2. 后处理设备：包括冷冻干燥机、吸附式干燥机、精密过滤器等，确保输出空气质量。

3. 储气罐：用于储存压缩空气，平衡系统压力波动，确保气源稳定。

4. 输气管道：采用优质不锈钢管道，减少气体损耗，降低系统阻力。

5. 控制系统：实现对整个压缩空气系统的实时监控、故障诊断和自动调节。

四、系统配置1. 空气压缩机：根据生产需求，配置相应功率的空气压缩机，确保供气稳定。

2. 后处理设备：根据用气质量要求，配置合适的干燥机和过滤器。

3. 储气罐：根据用气量和压力波动情况，选择合适容积的储气罐。

4. 输气管道：根据车间布局，合理规划管道走向，降低管道阻力。

5. 控制系统：采用智能化控制系统，实现设备联动、故障预警等功能。

五、系统优势1. 节能效果显著：本方案选用的空气压缩机具有较高的能效比，结合优化的系统设计，能够有效降低能耗，为企业节约运营成本。

2. 稳定性高：系统采用高品质组件，保证了长期稳定运行，减少了因设备故障导致的停机时间。

4. 噪音低：选用低噪音空气压缩机，并结合有效的隔音措施，为员工营造一个更舒适的工作环境。

5. 维护成本低：系统采用模块化设计，便于快速更换故障部件，减少维护工作量。

六、实施步骤1. 现场勘查：深入了解企业现有设备、生产需求及现场条件，为系统设计提供依据。

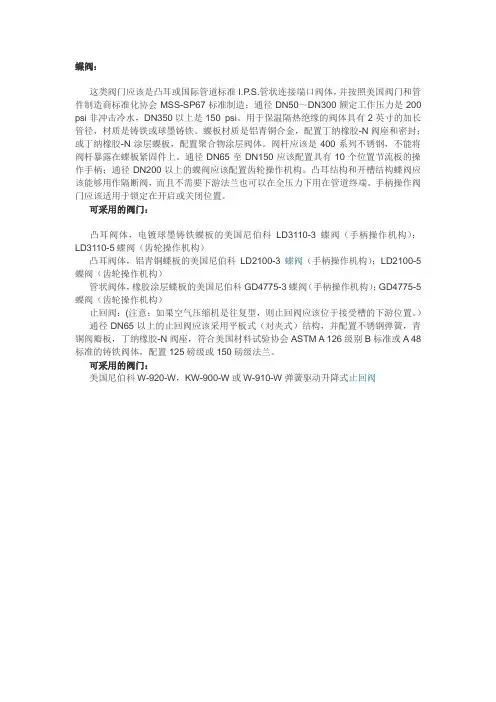

蝶阀：
这类阀门应该是凸耳或国际管道标准I.P.S.管状连接端口阀体，并按照美国阀门和管件制造商标准化协会MSS-SP67标准制造；通径DN50～DN300额定工作压力是200 psi非冲击冷水，DN350以上是150 psi。

用于保温隔热绝缘的阀体具有2英寸的加长管径，材质是铸铁或球墨铸铁。

蝶板材质是铝青铜合金，配置丁纳橡胶-N阀座和密封；或丁纳橡胶-N涂层蝶板，配置聚合物涂层阀体。

阀杆应该是400系列不锈钢，不能将阀杆暴露在蝶板紧固件上。

通径DN65至DN150应该配置具有10个位置节流板的操作手柄；通径DN200以上的蝶阀应该配置齿轮操作机构。

凸耳结构和开槽结构蝶阀应该能够用作隔断阀，而且不需要下游法兰也可以在全压力下用在管道终端。

手柄操作阀门应该适用于锁定在开启或关闭位置。

可采用的阀门：
凸耳阀体，电镀球墨铸铁蝶板的美国尼伯科LD3110-3蝶阀（手柄操作机构）；LD3110-5蝶阀（齿轮操作机构）
凸耳阀体，铝青铜蝶板的美国尼伯科LD2100-3蝶阀（手柄操作机构）；LD2100-5蝶阀（齿轮操作机构）
管状阀体，橡胶涂层蝶板的美国尼伯科GD4775-3蝶阀（手柄操作机构）；GD4775-5蝶阀（齿轮操作机构）
止回阀：(注意：如果空气压缩机是往复型，则止回阀应该位于接受槽的下游位置。

）通径DN65以上的止回阀应该采用平板式（对夹式）结构，并配置不锈钢弹簧，青铜阀瓣板，丁纳橡胶-N阀座，符合美国材料试验协会ASTM A 126级别B标准或A 48标准的铸铁阀体，配置125磅级或150磅级法兰。

可采用的阀门：
美国尼伯科W-920-W，KW-900-W或W-910-W弹簧驱动升降式止回阀。

储气罐究竟有多重要？你的压缩空气系统如何选配储气罐？储气罐是压缩空气系统中重要的一个环节，不同的情况下，需要怎样的储气罐呢？下面我们一起来看看：首先我们弄清这样一个问题：空压机储气罐在压缩空气系统中有什么作用？1、储存空气，满足用气设备突然瞬间用气量加大的需求；2、消除管路中气流的脉动，尤其是对于活塞机来说脉动更明显；3、初步冷却空气，让一部分液体水析出。

故储气罐要定期排水；4、可以保障空压机自动的关停，在设定压力下储气罐一打满气空压机就会自动停机，不至于让空压机一直运行而浪费电能。

理论上讲储气罐越大越好，可以减少空压机频繁启动的次数。

星三角启动属工频启动，电机启动的瞬间电流是额定电流的7倍左右，频繁启动对空压机的电器部分的损害是比较大的，使电器部分的寿命降低，同时对电网的冲击比较大，影响其他用电设备的正常使用。

变频空压机属软启动，启动电流是额定电流的2倍左右，影响不是很大。

那么问题来了，螺杆空压机的储气罐不要行不行呢?空压机出口的储气罐不仅能起到稳定出气压力、缓冲等作用，同时，还有一个重要作用一般用户不会注意到，那就是，防止空压机停机期间，压缩空气管道因为某种原因返回液体，倒灌入空压机中，因其损坏。

如果去掉这个储气罐，则在管道设计时，要采用倒U型弯设计来起到同样的作用。

此外，储气罐的作用是维持压缩空气系统的管网压力不要出现大的波动。

由于压缩空气系统末端的用气量一般不可能是任何时候都是平稳的，所以要利用储气罐来平衡系统压力的平稳和减少空压机的频繁加载和卸载。

另外一个作用是对经干燥后的压缩空气再次进行冷却，以减少压缩空气中水份的含量。

对于个别的压缩空气系统，如空压机的排量很大（如离心式空气压缩机），系统管网的体积也比较大（管路直径大且长）且用气比较平稳的情况，也可以不配备储气罐。

但一般的压缩空气系统都需要配备储气罐。

空压机内部没有存储压缩空气的地方，一旦压缩空气产生就必须被用掉，这样的工作方式不理想，有了储气罐，可以先将压缩空气打到储气罐里到一定气压，然后用到气压降到一定程度，压缩机再启动，这样无论是从能源利用角度还是压缩空气质量方面都更理想。

动力车间压缩空气系统方案1. 介绍动力车间压缩空气系统是指在工业生产过程中，使用压缩机将大气空气压缩成高压气体，然后将高压气体通过管道输送到工作场所。

压缩空气系统广泛应用于制造业、汽车行业、化工行业等领域，它可以驱动各种气动工具和设备，为生产提供动力。

本文将介绍动力车间压缩空气系统的设计方案，包括系统组成部分、工作原理、系统布局、设备选型等内容。

2. 系统组成部分动力车间压缩空气系统主要由以下几个部分组成：2.1 压缩机压缩机是压缩空气系统的核心设备，它通过旋转运动将大气空气吸入，并将其压缩成高压气体。

常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机。

根据实际需求和工作场所条件，选择适合的压缩机型号和容量。

2.2 储气罐储气罐用于储存压缩机产生的高压气体，以平衡系统压力。

它可以减少压缩机的启停次数，保护压缩机的使用寿命，并提供流量平稳的气体供应。

2.3 干燥器动力车间压缩空气中含有水分和杂质，为了保证气动设备的正常运行，需要使用干燥器除去压缩空气中的水分和杂质。

常见的干燥器类型有冷冻式干燥器和吸附式干燥器。

2.4 过滤器过滤器用于除去压缩空气中的固体颗粒和油污，保护气动设备的使用寿命。

可根据实际需要选择合适的过滤器类型和精度。

2.5 配气系统配气系统用于将压缩空气输送到工作场所的各个气动设备和工具。

它包括管道、阀门、接头等组件。

合理设计配气系统的布局和管道直径，可以保证压缩空气的供应稳定，降低能源消耗。

3. 工作原理动力车间压缩空气系统的工作流程如下：1.压缩机通过旋转运动将大气空气吸入，并将其压缩成高压气体。

2.高压气体首先进入储气罐，通过调节储气罐的压力控制器，保持系统压力稳定。

3.高压气体经过干燥器，除去其中的水分和杂质。

4.高压气体进入过滤器，去除固体颗粒和油污。

5.经过过滤的高压气体通过配气系统输送到工作场所，驱动各种气动设备和工具。

4. 系统布局动力车间压缩空气系统的布局需要考虑以下几个方面：•压缩机和储气罐应尽量靠近，以减少管道长度和压力损失。

压缩空气供给系统的组成一、前言压缩空气供给系统是工业生产中常用的一种供气方式，它能够为许多设备和工具提供稳定、可靠的气源。

本文将详细介绍压缩空气供给系统的组成。

二、主体1. 压缩机压缩机是压缩空气供给系统中最重要的组成部分，它能将大量空气压缩成高压气体。

根据不同的使用需求，可以选择不同类型的压缩机，如活塞式压缩机、螺杆式压缩机、离心式压缩机等。

2. 干燥器由于空气中含有水分和杂质等不纯物质，如果直接将未经处理的空气送入设备或工具中，会对其产生损坏甚至影响产品质量。

因此，在压缩空气供给系统中必须配置干燥器来除去水分和杂质。

常见的干燥器有冷凝式干燥器、吸附式干燥器等。

3. 滤清器除了干燥器外，滤清器也是必不可少的组成部分。

它能够过滤掉空气中的固体颗粒和液体颗粒，防止它们进入设备或工具中造成损坏。

根据过滤效果不同，滤清器可以分为粗过滤器、中过滤器、精密过滤器等。

4. 储气罐压缩机产生的高压气体需要进行储存，以便随时供给给设备或工具使用。

储气罐是储存压缩空气的重要设备，它能够平衡系统内部的压力，并且在需要时释放出所需的空气。

5. 阀门阀门是控制压缩空气供给系统中气流方向和流量的关键部件。

常见的阀门有球阀、蝶阀、截止阀等。

通过合理配置不同类型的阀门，可以实现对系统内部空气流动的灵活控制。

6. 管道管道是将压缩空气从压缩机输送到设备或工具的连接部件。

根据实际需求和使用环境不同，可以选择不同材质、不同直径和不同长度的管道。

三、总结以上就是压缩空气供给系统的主要组成部分。

在实际应用中，还需要根据不同的使用需求和环境条件进行合理配置和组合，才能实现最佳的供气效果。
