4
二级压缩原理
▪ 极压缩时压缩比的限制当压缩 比ε提高到一定程度时容积系数 λ0将为0，达到压缩极限。由于 温度的限制,压缩比ε受将大大 减小。单级压缩=3.48--4.22。 当ε大于5时,采用多级压缩。 2.多级压缩及级数选择采用 多级压缩功耗小，但级数越多， 工艺结构复杂,所以一般选用2 级或3级压缩比较多。 多级压缩的优点：节省功耗； 降底排气温度；提高了容积系 数。如右图，为二级压缩原理 图，点击放大。
16

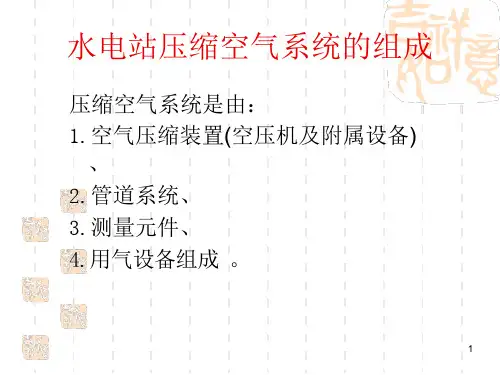

综合压缩空气系统
▪ 每个单一系统都是整个电站压缩空气系统有 机联系的组成部分，不仅工作压力相同的用 户要求组成综合压缩空气系统，就是工作压 力不同的用户亦可以组成综合系统，即高低 压综合系统。
17
综合压缩空气系统
1．综合气系统的优越性 (1)经济合理，减小压气设备容量；
(2)技术可靠，互为备用；
14
综合压缩空气系统
15
综合压缩空气系统
▪ 根据工作压力的不同，水电站的压缩空气系统 大致可分为 1.高压(工作压力在2～2.5MPa以上) 2.低压(工作压力在600～800KPa以下) 两个系统。
▪ 高压系统的有压油槽充气和配电装置用气；
▪ 低压系统的有机组制动用气、调相压水用气、 防冻吹冰用气，风动工具及其他工业用气。
3
活塞式空压机作用原理
▪ 在活塞式压缩机中,气体是依靠在 气缸内作往复运动的活塞来进行压 缩的. 在活塞向右移动时,气缸左腔容 积增大,压力降低,形成真空,吸气阀 3克服弹簧阻力自行打开,空气在大 气压力的作用下进入气缸左腔,这 个过程叫吸气过程;当活塞返行时, 气缸左腔压力增高,吸气阀3自动关 闭,吸入的空气在气缸内被活塞压 缩,这个过程称为压缩过程;当活塞 继续相左移动,气缸内气体的压力 增高到排气管中的压力时,排气阀4 自动打开,压缩空气被排除,这个过 程称为排气过程;至此就完成了一 个工作循环.活塞继续运动,则上述 工作循环将周而复始的进行,以完 成压缩气体的任务.
