汽车空气流量传感器常见故障和解决方法汽车空气流量传感器是汽车发动机管理系统中的重要组成部分，用于测量进入发动机的空气流量，以便调整燃油喷射量，保证发动机的正常运行。

然而，在使用过程中，空气流量传感器也会出现一些常见的故障，下面将对这些故障及解决方法进行详细介绍。

1. 故障一：传感器信号异常空气流量传感器的主要功能是测量进入发动机的空气流量，并将测量结果传输给发动机控制单元(ECU)。

如果传感器信号异常，会导致ECU无法正常工作，从而影响发动机的燃烧效率和性能。

解决方法：- 首先，检查传感器的电源和接地是否正常，确保传感器能够正常供电；- 其次，检查传感器的信号线是否连接良好，确保传感器的信号能够准确传输；- 如果以上检查均无异常，那么可能是传感器本身出现了故障，需要更换新的传感器。

2. 故障二：传感器污染由于传感器安装在发动机进气道中，长时间的使用会导致传感器表面被空气中的污染物覆盖，如灰尘、油污等。

这些污染物会影响传感器的灵敏度和准确性，进而影响发动机的工作状态。

解决方法：- 定期清洁传感器表面，可以使用专用的清洗剂和软毛刷进行清洁；- 注意不要使用过于强力的清洁剂，以免损坏传感器；- 如果清洁后问题仍未解决，可能需要更换新的传感器。

3. 故障三：传感器损坏传感器在长时间的使用过程中可能会出现损坏的情况，例如电路断路、元件老化等。

这些损坏会导致传感器无法正常工作，从而影响发动机的性能。

解决方法：- 首先，检查传感器的电源和接地是否正常，确保传感器能够正常供电；- 其次，使用万用表等工具检测传感器的电阻值和信号值，判断传感器是否损坏；- 如果传感器确实损坏，需要更换新的传感器。

总结：汽车空气流量传感器常见故障包括传感器信号异常、传感器污染和传感器损坏。

解决这些故障的方法主要包括检查电源和接地是否正常、清洁传感器表面以及更换新的传感器。

在日常使用中，我们应该定期检查和维护空气流量传感器，以确保发动机的正常运行。

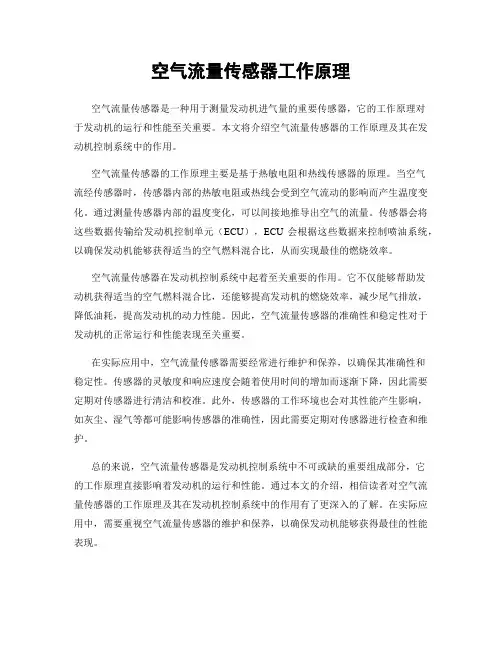

空气流量传感器工作原理空气流量传感器是一种用于测量发动机进气量的重要传感器，它的工作原理对于发动机的运行和性能至关重要。

本文将介绍空气流量传感器的工作原理及其在发动机控制系统中的作用。

空气流量传感器的工作原理主要是基于热敏电阻和热线传感器的原理。

当空气流经传感器时，传感器内部的热敏电阻或热线会受到空气流动的影响而产生温度变化。

通过测量传感器内部的温度变化，可以间接地推导出空气的流量。

传感器会将这些数据传输给发动机控制单元（ECU），ECU会根据这些数据来控制喷油系统，以确保发动机能够获得适当的空气燃料混合比，从而实现最佳的燃烧效率。

空气流量传感器在发动机控制系统中起着至关重要的作用。

它不仅能够帮助发动机获得适当的空气燃料混合比，还能够提高发动机的燃烧效率，减少尾气排放，降低油耗，提高发动机的动力性能。

因此，空气流量传感器的准确性和稳定性对于发动机的正常运行和性能表现至关重要。

在实际应用中，空气流量传感器需要经常进行维护和保养，以确保其准确性和稳定性。

传感器的灵敏度和响应速度会随着使用时间的增加而逐渐下降，因此需要定期对传感器进行清洁和校准。

此外，传感器的工作环境也会对其性能产生影响，如灰尘、湿气等都可能影响传感器的准确性，因此需要定期对传感器进行检查和维护。

总的来说，空气流量传感器是发动机控制系统中不可或缺的重要组成部分，它的工作原理直接影响着发动机的运行和性能。

通过本文的介绍，相信读者对空气流量传感器的工作原理及其在发动机控制系统中的作用有了更深入的了解。

在实际应用中，需要重视空气流量传感器的维护和保养，以确保发动机能够获得最佳的性能表现。

空气流量计传感器工作原理
空气流量计传感器是汽车发动机的关键部件，其主要作用是测量空气流量，其性能好坏直接影响发动机的工作性能和使用寿命。

目前使用最多的是风包式空气流量计。

风包式空气流量计工作原理：
1.进气系统：由进气道、进气管、中冷器、节气门等组成。

进气道又称主气道，它的作用是引导气流进入燃烧室，并使其在燃烧室内充分燃烧，同时也使进入的空气与进入的混合气混合均匀。

当汽车处于怠速时，发动机曲轴箱中的温度较低，进入气缸的混合气在未充分燃烧时就被排出燃烧室。

而这时发动机曲轴箱中的温度较高，由于膨胀作用会导致进气歧管内温度上升，从而使进入气缸内的混合气温度升高。

这样就使空气和混合气之间形成了一种压力差，根据这个压力差就可以计算出混合气在燃烧室中燃烧所需要的空气量。

2.增压系统：由增压器、节气门、中冷器等组成。

增压器的作用是提高进入气缸内的空气压力和速度，同时也将发动机曲轴箱中多余的空气排除到燃烧室内；节气门是控制发动机进气量，并调节发动机输出功率的重要部件。

—— 1 —1 —。

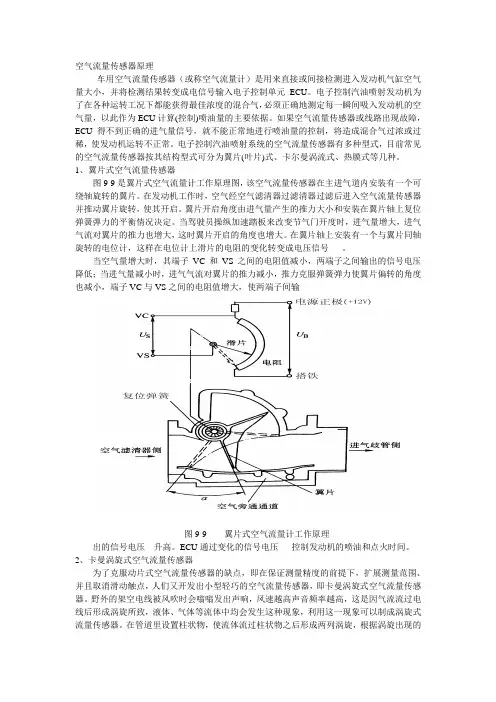

空气流量传感器原理车用空气流量传感器（或称空气流量计）是用来直接或间接检测进入发动机气缸空气量大小，并将检测结果转变成电信号输入电子控制单元ECU。

电子控制汽油喷射发动机为了在各种运转工况下都能获得最佳浓度的混合气，必须正确地测定每一瞬间吸入发动机的空气量，以此作为ECU计算(控制)喷油量的主要依据。

如果空气流量传感器或线路出现故障，ECU得不到正确的进气量信号，就不能正常地进行喷油量的控制，将造成混合气过浓或过稀，使发动机运转不正常。

电子控制汽油喷射系统的空气流量传感器有多种型式，目前常见的空气流量传感器按其结构型式可分为翼片(叶片)式、卡尔曼涡流式、热膜式等几种。

1、翼片式空气流量传感器图9-9是翼片式空气流量计工作原理图，该空气流量传感器在主进气道内安装有一个可绕轴旋转的翼片。

在发动机工作时，空气经空气滤清器过滤清器过滤后进入空气流量传感器并推动翼片旋转，使其开启。

翼片开启角度由进气量产生的推力大小和安装在翼片轴上复位弹簧弹力的平衡情况决定。

当驾驶员操纵加速踏板来改变节气门开度时，进气量增大，进气气流对翼片的推力也增大，这时翼片开启的角度也增大。

在翼片轴上安装有一个与翼片同轴旋转的电位计，这样在电位计上滑片的电阻的变化转变成电压信号。

当空气量增大时，其端子VC和VS之间的电阻值减小，两端子之间输出的信号电压降低；当进气量减小时，进气气流对翼片的推力减小，推力克服弹簧弹力使翼片偏转的角度也减小，端子VC与VS之间的电阻值增大，使两端子间输图9-9 翼片式空气流量计工作原理出的信号电压升高。

ECU通过变化的信号电压控制发动机的喷油和点火时间。

2、卡曼涡旋式空气流量传感器为了克服动片式空气流量传感器的缺点，即在保证测量精度的前提下，扩展测量范围、并且取消滑动触点，人们又开发出小型轻巧的空气流量传感器，即卡曼涡旋式空气流量传感器。

野外的架空电线被风吹时会嗡嗡发出声响，风速越高声音频率越高，这是因气流流过电线后形成涡旋所致，液体、气体等流体中均会发生这种现象，利用这一现象可以制成涡旋式流量传感器。

空气流量计传感器安全操作及保养规程空气流量计传感器是汽车发动机控制系统中重要的元件之一，可用于监测进气量、空燃比、节气门开度等参数，对发动机保持正常运行具有重要作用。

本文将从空气流量计传感器的安全操作及保养两个方面进行介绍。

空气流量计传感器的安全操作规程1. 安装要求在安装空气流量计传感器时，需要遵守以下要求：•空气流量计传感器不能受到过大的机械振动和冲击；•空气流量计传感器应该固定在车辆上的合适位置，保证其正常工作；•空气流量计传感器应该避免与其他零部件接触，避免其他零部件的高温、污染物、电磁干扰等对其造成影响；•安装时一定要按照具体车型的安装说明进行操作。

2. 使用要求在使用空气流量计传感器时，需要注意以下几点：•避免超速行驶，防止大量进气或空气反流造成传感器损坏；•避免在高湿度环境下行驶，空气流量计传感器不宜受潮，防止水汽污染；•避免低温环境下长时间不热车，防止冻结造成传感器损坏；•避免长时间怠速或启动，若行驶状况允许应适当加高转速，防止积碳，保持正常燃烧。

3. 检查要求为保证空气流量计传感器的正常工作，需要进行定期检查，以下是具体的检查要求：•在工作前需要检查连接线缆的连接是否正常；•检查空气滤清器是否干净，若污染严重需及时清洗或更换；•检查进气道是否存在渐进性堵塞情况；•检查传感器的接地是否良好。

4. 常见故障排除方法在车辆使用中，可能会出现以下几种常见的故障：•严重积碳：空气流量计传感器吸附了大量积碳，影响精度；•进气道漏气：导致进入气体异常，影响流量计的量程；•电路问题：包含传感器输入、输出电路以及接线端子的连接。

针对不同的故障情况，需要采取不同的排除方法，最好是找专业人士进行维修。

空气流量计传感器的保养规程为了保障空气流量计传感器的正常使用寿命，需要注意以下几个方面的保养工作。

1. 定时清洗长期使用后，空气流量计传感器表面可能会积累灰尘和油腻物，清洗时需要注意以下几个方面：•不要用含酸碱强烈清洁剂清洗，否则会损坏传感器；•采用专门的空气流量计清洗剂，按照其使用说明进行清洗；•清洗前需小心取出传感器，避免损坏接线端子。

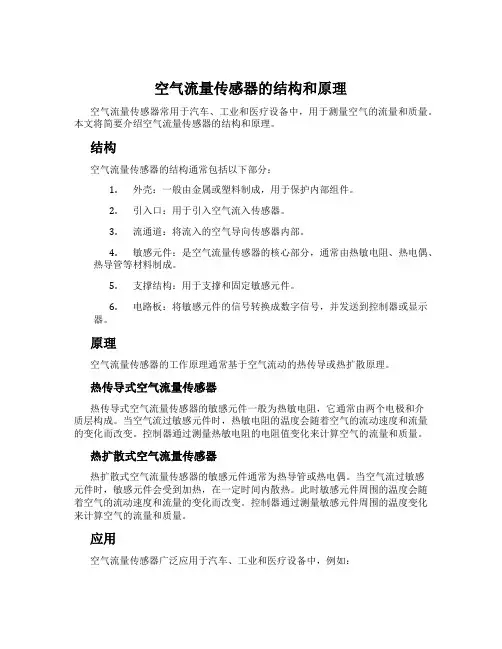

空气流量传感器的结构和原理空气流量传感器常用于汽车、工业和医疗设备中，用于测量空气的流量和质量。

本文将简要介绍空气流量传感器的结构和原理。

结构空气流量传感器的结构通常包括以下部分：1.外壳：一般由金属或塑料制成，用于保护内部组件。

2.引入口：用于引入空气流入传感器。

3.流通道：将流入的空气导向传感器内部。

4.敏感元件：是空气流量传感器的核心部分，通常由热敏电阻、热电偶、热导管等材料制成。

5.支撑结构：用于支撑和固定敏感元件。

6.电路板：将敏感元件的信号转换成数字信号，并发送到控制器或显示器。

原理空气流量传感器的工作原理通常基于空气流动的热传导或热扩散原理。

热传导式空气流量传感器热传导式空气流量传感器的敏感元件一般为热敏电阻，它通常由两个电极和介质层构成。

当空气流过敏感元件时，热敏电阻的温度会随着空气的流动速度和流量的变化而改变。

控制器通过测量热敏电阻的电阻值变化来计算空气的流量和质量。

热扩散式空气流量传感器热扩散式空气流量传感器的敏感元件通常为热导管或热电偶。

当空气流过敏感元件时，敏感元件会受到加热，在一定时间内散热。

此时敏感元件周围的温度会随着空气的流动速度和流量的变化而改变。

控制器通过测量敏感元件周围的温度变化来计算空气的流量和质量。

应用空气流量传感器广泛应用于汽车、工业和医疗设备中，例如：•汽车发动机控制系统：测量空气流量和质量，控制发动机的燃料注入量和点火时间。

•工业流程控制：测量空气和气体的流量和质量，包括空气压缩机、气缸和气动工具等。

•呼吸机和麻醉机：用于测量呼吸气流和呼吸氧气的流量和质量，控制呼吸机和麻醉机的操作。

总结空气流量传感器是一种重要的气体传感器，能够测量空气的流量和质量，广泛应用于汽车、工业和医疗设备中。

通过了解空气流量传感器的结构和原理，可以更好地理解其工作原理，并能够更好地选择和使用传感器。

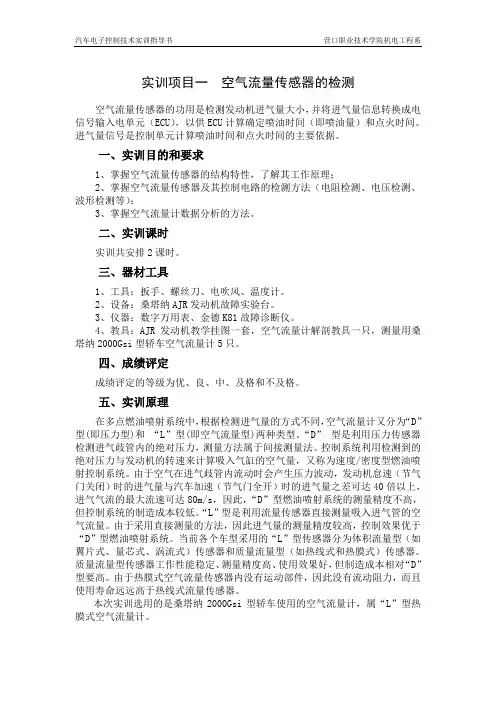

实训项目一空气流量传感器的检测空气流量传感器的功用是检测发动机进气量大小，并将进气量信息转换成电信号输入电单元（ECU），以供ECU计算确定喷油时间（即喷油量）和点火时间。

进气量信号是控制单元计算喷油时间和点火时间的主要依据。

一、实训目的和要求1、掌握空气流量传感器的结构特性，了解其工作原理；2、掌握空气流量传感器及其控制电路的检测方法（电阻检测、电压检测、波形检测等）；3、掌握空气流量计数据分析的方法。

二、实训课时实训共安排2课时。

三、器材工具1、工具：扳手、螺丝刀、电吹风、温度计。

2、设备：桑塔纳AJR发动机故障实验台。

3、仪器：数字万用表、金德K81故障诊断仪。

4、教具：AJR发动机教学挂图一套，空气流量计解剖教具一只，测量用桑塔纳2000Gsi型轿车空气流量计5只。

四、成绩评定成绩评定的等级为优、良、中、及格和不及格。

五、实训原理在多点燃油喷射系统中，根据检测进气量的方式不同，空气流量计又分为“D”型(即压力型)和“L”型(即空气流量型)两种类型。

“D”型是利用压力传感器检测进气歧管内的绝对压力，测量方法属于间接测量法。

控制系统利用检测到的绝对压力与发动机的转速来计算吸入气缸的空气量，又称为速度/密度型燃油喷射控制系统。

由于空气在进气歧管内流动时会产生压力波动，发动机怠速（节气门关闭）时的进气量与汽车加速（节气门全开）时的进气量之差可达40倍以上，进气气流的最大流速可达80m/s，因此，“D”型燃油喷射系统的测量精度不高，但控制系统的制造成本较低。

“L”型是利用流量传感器直接测量吸入进气管的空气流量。

由于采用直接测量的方法，因此进气量的测量精度较高，控制效果优于“D”型燃油喷射系统。

当前各个车型采用的“L”型传感器分为体积流量型（如翼片式、量芯式、涡流式）传感器和质量流量型（如热线式和热膜式）传感器。

质量流量型传感器工作性能稳定、测量精度高、使用效果好，但制造成本相对“D”型要高。

由于热膜式空气流量传感器内没有运动部件，因此没有流动阻力，而且使用寿命远远高于热线式流量传感器。

空气流量传感器故障现象空气流量传感器（Airflow Sensor）是现代发动机控制系统中的重要部件之一，它的主要功能是测量引擎所吸入的空气流量，并通过将这些数据发送给发动机控制单元（ECU）来调整燃油喷射量。

然而，就像其他机械零件一样，空气流量传感器也会偶尔出现故障。

本文将探讨空气流量传感器故障的现象及其可能的原因。

1. 错误报警空气流量传感器故障的最常见现象之一是引擎控制模块（ECM）发出错误报警代码。

这些代码通常会在车辆的仪表板上以警示灯的形式显示。

这个故障代码可能会表明传感器的输出信号超出了预设的范围，或者ECU无法读取到传感器的正常数据。

2. 引擎性能问题空气流量传感器故障还可能导致引擎性能下降。

传感器的主要功能是监测引擎所吸入的空气流量，并根据这些数据来调整燃油喷射量。

如果传感器输出不正确或者无法提供准确的数据给ECU，那么燃油喷射量就可能不正确，进而影响到引擎的性能。

车辆可能会出现加速不顺畅、发动机抖动、加速反应迟钝等问题。

3. 燃油经济性下降当空气流量传感器故障时，ECU无法获得准确的空气流量数据，从而无法正确调整燃油喷射量。

结果就是引擎可能会无谓地使用更多的燃油来平衡燃料与空气的比例，以实现正常的燃烧。

这将导致车辆的燃油经济性下降，需要更频繁地加油。

4. 不稳定的怠速另一个可能的空气流量传感器故障现象是车辆怠速不稳定。

在正常情况下，ECU会根据传感器提供的空气流量数据来调整燃油喷射量，以保持引擎的正常运转。

然而，如果传感器故障，ECU将无法准确地计算所需的燃油量，从而导致怠速时引擎的工作不稳定。

5. 发动机启动困难当空气流量传感器故障时，引擎的启动可能会变得困难。

传感器无法提供准确的空气流量数据，导致ECU无法正确地计算所需的燃油量。

这会影响到引擎的启动过程，使得车辆需要更多的尝试才能成功启动。

6. 尾气排放增加空气流量传感器故障还可能导致车辆的尾气排放增加。

当传感器输出不正确或者无法提供准确的空气流量数据时，ECU无法正确调整燃油喷射量，这将导致不完全燃烧和尾气排放过高。

空气流量传感器原理
空气流量传感器是一种用于测量空气流量的设备。

它可以在不同的应
用中被广泛使用，例如汽车的发动机控制系统、空调系统、流量计等。

空
气流量传感器通过测量通过感应元件的空气质量来确定流量。

这篇文章将
详细介绍空气流量传感器的原理。

在传感器正常工作时，导线或薄膜被加热到一个恒定的温度。

当空气
流经传感器时，它冷却了导线或薄膜表面。

传感器会通过改变电流来维持
导线或薄膜的恒定温度，这个电流变化的大小与空气流量成正比。

传感器的热散热系数是决定其响应速度和传感的敏感度的关键参数之一、通常，较小的热散热系数可以提高传感器的响应速度，但也可能增加
误差，因为热散失也受到环境温度的影响。

除了热传感器原理外，空气流量传感器还可以使用其他原理来测量流量。

例如，一种常见的方法是使用压差传感器。

这种传感器将空气流通过
一个流道，测量流过流道两侧的压差，然后通过转换这个压差值来确定流量。

这种方法需要较大的流道和较高的压差才能获得准确的测量。

总的来说，空气流量传感器的原理基于测量通过感应元件的空气质量
来确定流量。

它可以使用不同的传感器原理，如热传感器、压差传感器和
质量流量计。

不同的应用可能需要不同类型的传感器来满足其要求。

此外，空气流量传感器的准确性和响应速度也受到传感器设计的影响。

空气流量传感器的工作原理
空气流量传感器是一种用于测量和监测空气流动的装置，常用于汽车发动机中。

空气流量传感器的工作原理是基于热线测量原理。

传感器内部含有一个热线，当空气流过该热线时，热线的温度会发生变化。

根据热线的温度变化，可以推导出空气的流量信息。

具体来说，空气流量传感器的工作过程如下：
1. 空气进入传感器：车辆行驶过程中，空气通过进气管进入传感器。

2. 空气流过热线：空气流过传感器内的热线的同时，热线被加热。

3. 热线温度变化：热线的温度受到空气流量的影响而发生变化。

4. 温度信号转换：传感器会将热线的温度变化转换为电信号。

5. 电信号处理：传感器内部的电路会对电信号进行处理，根据预设的算法和参数，将电信号转换为相应的空气流量数值。

6. 输出空气流量信息：传感器将测得的空气流量信息通过电信号输出给发动机控制单元(ECU)，以供发动机调节燃油喷射量
和空燃比。

总之，空气流量传感器通过测量空气流过热线后引起的温度变化，转换为电信号并处理，最终输出空气流量信息给发动机控制模块，以实现发动机燃油喷射和空燃比的精确控制。

车辆维修服务方案空气流量计传感器故障的快速解决方法车辆维修服务方案：空气流量计传感器故障的快速解决方法车辆维护和修理是保证汽车正常运行的重要环节。

在车辆修理服务中，空气流量计传感器故障是常见的问题之一。

本文将介绍一些快速解决空气流量计传感器故障的方法，以帮助车主和修理工顺利解决这一问题。

1. 了解空气流量计传感器的功能空气流量计传感器是现代汽车发动机管理系统中的重要组成部分。

它的作用是测量进入发动机的空气流量，以帮助引擎控制单元（ECU）计算正确的燃油喷射量。

当空气流量计传感器出现故障时，会导致引擎在加速时失去动力或工作不稳定。

2. 排除其他可能的问题在解决空气流量计传感器故障之前，需要排除其他可能导致类似问题的因素。

首先，检查空气滤清器是否干净，因为脏的空气滤清器会影响空气流量。

其次，检查进气管路是否有泄露，因为气泄会导致测量空气流量的不准确。

3. 清洁空气流量计传感器如果经过排除其他可能问题后仍然怀疑空气流量计传感器存在故障，可以考虑对其进行清洁。

首先，从车辆电池的负极断开连接以避免电击。

然后，找到安装在进气管上的空气流量计传感器。

使用专用的空气流量计传感器清洁剂，喷洒在传感器上，并用软刷轻轻刷洗传感器表面。

最后，用干净的布擦拭干净，并确保传感器周围没有清洁剂残留。

4. 更换空气流量计传感器如果清洁后空气流量计传感器问题仍未解决，那么可能需要考虑更换传感器。

此时，建议咨询专业的汽车修理工或经销商，以确保选择适合车辆型号和发动机规格的正确传感器，并正确安装。

更换空气流量计传感器可能需要一些专业工具和技能，因此建议寻求专业人士的帮助。

5. 定期保养和维护除了采取上述快速解决方法外，还应定期进行车辆保养和维护，以预防空气流量计传感器故障的发生。

定期更换空气滤清器、清洁进气管路以及检查引擎系统的其他组件的工作状况，都有助于减少故障的风险。

此外，正确的驾驶习惯也对空气流量计传感器的寿命和性能有一定影响，如避免频繁急加速和急刹车等。

空气流量传感器的工作原理1. 空气流量传感器简介空气流量传感器是一种用于测量气体流量的装置，广泛应用于工业控制、环境监测、汽车工程等领域。

它能够准确地测量气体的流量，并将其转换为电信号输出。

空气流量传感器通常由传感器元件、信号处理电路和输出接口组成。

传感器元件是关键部分，它能够感知气体流动的参数，并将其转换为电信号。

信号处理电路将传感器元件输出的电信号进行放大、滤波和线性化处理，最终输出一个与气体流量成正比的电信号。

输出接口将电信号转换为用户可以读取或处理的形式。

2. 空气流量传感器的基本原理空气流量传感器的工作原理基于热传导和热冷交换效应。

传感器元件通常是由一个或多个加热元件和一个或多个测温元件组成。

当气体流经传感器元件时，加热元件加热传感器元件，使其温度升高。

测温元件测量加热元件和周围环境的温度差异。

由于气体的流动会带走部分热量，因此温度差异与气体流量成正比。

传感器元件输出的电信号与温度差异成正比，进而与气体流量成正比。

通过对输出电信号的放大、滤波和线性化处理，可以得到一个准确的与气体流量成正比的电信号。

3. 空气流量传感器的工作过程空气流量传感器的工作过程可以分为以下几个步骤：步骤1：加热元件加热加热元件通常由一个或多个导热材料构成，通过电流加热。

加热元件的加热功率可以通过控制电流大小来调节。

步骤2：测温元件测量温度差异测温元件通常是热敏电阻或热电偶，用于测量加热元件和周围环境的温度差异。

温度差异与气体流量成正比。

步骤3：信号处理电路处理电信号测温元件输出的电信号被传送到信号处理电路中进行处理。

信号处理电路通常包括放大器、滤波器和线性化电路。

放大器将测温元件输出的微弱电信号放大到合适的范围，以便后续处理。

滤波器用于去除杂散信号和噪声，提高信号的质量。

线性化电路将非线性的电信号转换为与气体流量成线性关系的电信号。

步骤4：输出接口输出电信号经过信号处理电路处理后，最终得到一个与气体流量成正比的电信号。
