空气流量传感器

汽车空气流量传感器常见故障和解决方法汽车空气流量传感器是汽车发动机管理系统中的重要组成部分，用于测量进入发动机的空气流量，以便调整燃油喷射量，保证发动机的正常运行。

然而，在使用过程中，空气流量传感器也会出现一些常见的故障，下面将对这些故障及解决方法进行详细介绍。

1. 故障一：传感器信号异常空气流量传感器的主要功能是测量进入发动机的空气流量，并将测量结果传输给发动机控制单元(ECU)。

如果传感器信号异常，会导致ECU无法正常工作，从而影响发动机的燃烧效率和性能。

解决方法：- 首先，检查传感器的电源和接地是否正常，确保传感器能够正常供电；- 其次，检查传感器的信号线是否连接良好，确保传感器的信号能够准确传输；- 如果以上检查均无异常，那么可能是传感器本身出现了故障，需要更换新的传感器。

2. 故障二：传感器污染由于传感器安装在发动机进气道中，长时间的使用会导致传感器表面被空气中的污染物覆盖，如灰尘、油污等。

这些污染物会影响传感器的灵敏度和准确性，进而影响发动机的工作状态。

解决方法：- 定期清洁传感器表面，可以使用专用的清洗剂和软毛刷进行清洁；- 注意不要使用过于强力的清洁剂，以免损坏传感器；- 如果清洁后问题仍未解决，可能需要更换新的传感器。

3. 故障三：传感器损坏传感器在长时间的使用过程中可能会出现损坏的情况，例如电路断路、元件老化等。

这些损坏会导致传感器无法正常工作，从而影响发动机的性能。

解决方法：- 首先，检查传感器的电源和接地是否正常，确保传感器能够正常供电；- 其次，使用万用表等工具检测传感器的电阻值和信号值，判断传感器是否损坏；- 如果传感器确实损坏，需要更换新的传感器。

总结：汽车空气流量传感器常见故障包括传感器信号异常、传感器污染和传感器损坏。

解决这些故障的方法主要包括检查电源和接地是否正常、清洁传感器表面以及更换新的传感器。

在日常使用中，我们应该定期检查和维护空气流量传感器，以确保发动机的正常运行。

空气流量计传感器工作原理
空气流量计传感器是汽车发动机的关键部件，其主要作用是测量空气流量，其性能好坏直接影响发动机的工作性能和使用寿命。

目前使用最多的是风包式空气流量计。

风包式空气流量计工作原理：
1.进气系统：由进气道、进气管、中冷器、节气门等组成。

进气道又称主气道，它的作用是引导气流进入燃烧室，并使其在燃烧室内充分燃烧，同时也使进入的空气与进入的混合气混合均匀。

当汽车处于怠速时，发动机曲轴箱中的温度较低，进入气缸的混合气在未充分燃烧时就被排出燃烧室。

而这时发动机曲轴箱中的温度较高，由于膨胀作用会导致进气歧管内温度上升，从而使进入气缸内的混合气温度升高。

这样就使空气和混合气之间形成了一种压力差，根据这个压力差就可以计算出混合气在燃烧室中燃烧所需要的空气量。

2.增压系统：由增压器、节气门、中冷器等组成。

增压器的作用是提高进入气缸内的空气压力和速度，同时也将发动机曲轴箱中多余的空气排除到燃烧室内；节气门是控制发动机进气量，并调节发动机输出功率的重要部件。

—— 1 —1 —。

空气流量传感器空气流量传感器一、引言空气流量传感器是一种用于测量流体（包括气体和液体）流动速度的装置。

其应用范围非常广泛，从工业生产中的流程控制到车辆排放监测都离不开空气流量传感器的支持。

本文将从空气流量传感器的基础工作原理、分类及应用领域等方面进行详细介绍。

二、基础原理1. 空气流动测量原理空气流量传感器通过测量流体通过传感器的时间或速度来确定流体的流量。

常见的测量方法有热膜、热线、压差和超声波等。

其中，热膜和热线的原理是通过测量流体传感器上的温度变化来计算流量。

压差传感器通过测量流体在传感器前后产生的压差来计算流量。

而超声波传感器则通过测量超声波在流体中传播的时间来计算流量。

2. 空气流量传感器的组成空气流量传感器一般由传感器元件、信号处理电路和输出模块等组成。

传感器元件是核心部分，负责测量流体的特性，并将信号转化为电信号。

信号处理电路负责对传感器测量的信号进行放大和滤波等处理，以提高测量的精度和稳定性。

输出模块将经过处理的信号转化为用户可识别的形式，如电流、电压、模拟信号或数字信号等。

三、分类与工作原理1. 热膜空气流量传感器热膜空气流量传感器是利用薄膜材料的热电效应来测量流体流速的。

该传感器利用电流通过薄膜时，薄膜自身的电阻会发生变化，从而使薄膜温度上升。

通过测量温度的变化，可以计算出流体流速。

2. 热线空气流量传感器热线空气流量传感器是利用热线的电阻变化来测量流体流速的。

传感器将一根细丝加热到一定温度，当流体通过细丝时，细丝上散失的热量会导致电阻发生变化。

通过测量电阻的变化，可以计算出流体流速。

3. 压差空气流量传感器压差空气流量传感器是利用流体在传感器中产生的压差来测量流速的。

传感器中设置有压力传感器，测量传感器前后的压差。

通过压差的变化，可以计算出流体的流速。

4. 超声波空气流量传感器超声波空气流量传感器是利用超声波在流体中传播的时间来测量流速的。

传感器发射超声波信号，并接收超声波信号的反射。

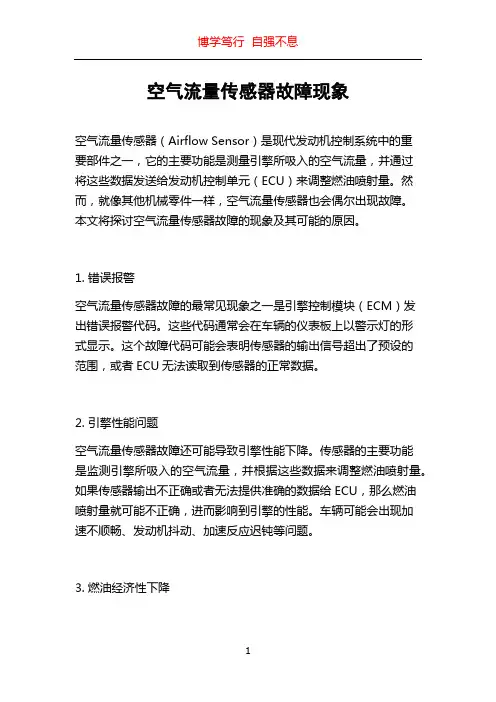

空气流量传感器故障现象空气流量传感器（Airflow Sensor）是现代发动机控制系统中的重要部件之一，它的主要功能是测量引擎所吸入的空气流量，并通过将这些数据发送给发动机控制单元（ECU）来调整燃油喷射量。

然而，就像其他机械零件一样，空气流量传感器也会偶尔出现故障。

本文将探讨空气流量传感器故障的现象及其可能的原因。

1. 错误报警空气流量传感器故障的最常见现象之一是引擎控制模块（ECM）发出错误报警代码。

这些代码通常会在车辆的仪表板上以警示灯的形式显示。

这个故障代码可能会表明传感器的输出信号超出了预设的范围，或者ECU无法读取到传感器的正常数据。

2. 引擎性能问题空气流量传感器故障还可能导致引擎性能下降。

传感器的主要功能是监测引擎所吸入的空气流量，并根据这些数据来调整燃油喷射量。

如果传感器输出不正确或者无法提供准确的数据给ECU，那么燃油喷射量就可能不正确，进而影响到引擎的性能。

车辆可能会出现加速不顺畅、发动机抖动、加速反应迟钝等问题。

3. 燃油经济性下降当空气流量传感器故障时，ECU无法获得准确的空气流量数据，从而无法正确调整燃油喷射量。

结果就是引擎可能会无谓地使用更多的燃油来平衡燃料与空气的比例，以实现正常的燃烧。

这将导致车辆的燃油经济性下降，需要更频繁地加油。

4. 不稳定的怠速另一个可能的空气流量传感器故障现象是车辆怠速不稳定。

在正常情况下，ECU会根据传感器提供的空气流量数据来调整燃油喷射量，以保持引擎的正常运转。

然而，如果传感器故障，ECU将无法准确地计算所需的燃油量，从而导致怠速时引擎的工作不稳定。

5. 发动机启动困难当空气流量传感器故障时，引擎的启动可能会变得困难。

传感器无法提供准确的空气流量数据，导致ECU无法正确地计算所需的燃油量。

这会影响到引擎的启动过程，使得车辆需要更多的尝试才能成功启动。

6. 尾气排放增加空气流量传感器故障还可能导致车辆的尾气排放增加。

当传感器输出不正确或者无法提供准确的空气流量数据时，ECU无法正确调整燃油喷射量，这将导致不完全燃烧和尾气排放过高。

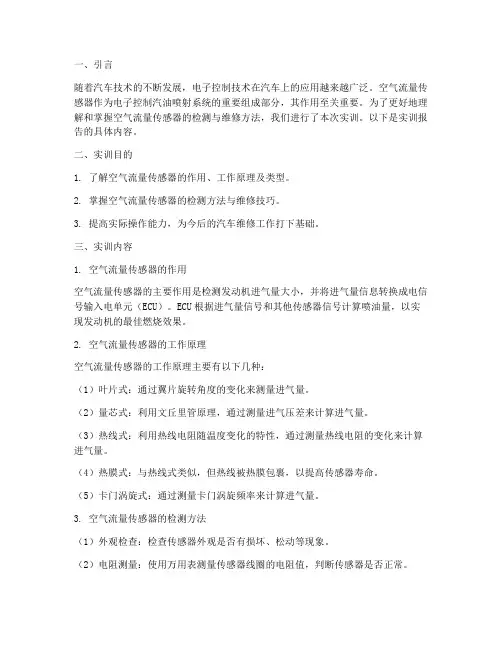

一、引言随着汽车技术的不断发展，电子控制技术在汽车上的应用越来越广泛。

空气流量传感器作为电子控制汽油喷射系统的重要组成部分，其作用至关重要。

为了更好地理解和掌握空气流量传感器的检测与维修方法，我们进行了本次实训。

以下是实训报告的具体内容。

二、实训目的1. 了解空气流量传感器的作用、工作原理及类型。

2. 掌握空气流量传感器的检测方法与维修技巧。

3. 提高实际操作能力，为今后的汽车维修工作打下基础。

三、实训内容1. 空气流量传感器的作用空气流量传感器的主要作用是检测发动机进气量大小，并将进气量信息转换成电信号输入电单元（ECU）。

ECU根据进气量信号和其他传感器信号计算喷油量，以实现发动机的最佳燃烧效果。

2. 空气流量传感器的工作原理空气流量传感器的工作原理主要有以下几种：（1）叶片式：通过翼片旋转角度的变化来测量进气量。

（2）量芯式：利用文丘里管原理，通过测量进气压差来计算进气量。

（3）热线式：利用热线电阻随温度变化的特性，通过测量热线电阻的变化来计算进气量。

（4）热膜式：与热线式类似，但热线被热膜包裹，以提高传感器寿命。

（5）卡门涡旋式：通过测量卡门涡旋频率来计算进气量。

3. 空气流量传感器的检测方法（1）外观检查：检查传感器外观是否有损坏、松动等现象。

（2）电阻测量：使用万用表测量传感器线圈的电阻值，判断传感器是否正常。

（3）信号波形分析：使用示波器观察传感器输出的信号波形，判断传感器信号是否稳定。

（4）流量测试：使用流量计测试传感器在不同工况下的进气量，判断传感器测量精度。

4. 空气流量传感器的维修技巧（1）清洗传感器：使用无水酒精或专用清洗剂清洗传感器内部，去除污垢。

（2）更换传感器：当传感器损坏无法修复时，更换新的传感器。

（3）调整传感器：对于叶片式传感器，调整叶片角度，使其在怠速时与节气门完全贴合。

四、实训过程1. 准备工作（1）准备实训所需的工具和设备，如万用表、示波器、流量计、无水酒精等。

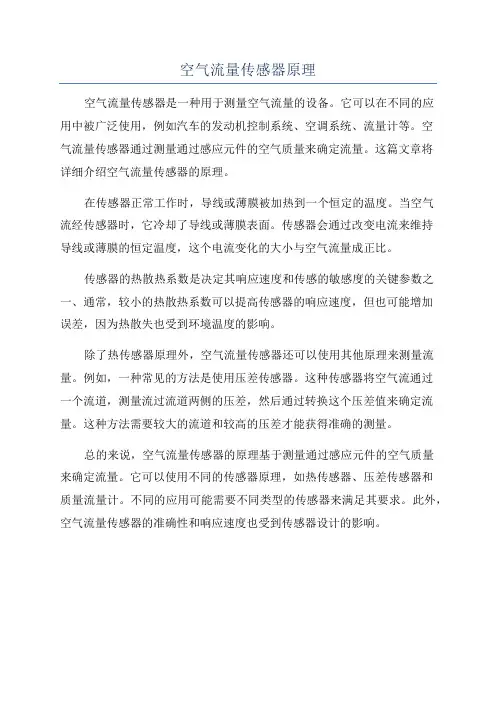

空气流量传感器原理
空气流量传感器是一种用于测量空气流量的设备。

它可以在不同的应
用中被广泛使用，例如汽车的发动机控制系统、空调系统、流量计等。

空
气流量传感器通过测量通过感应元件的空气质量来确定流量。

这篇文章将
详细介绍空气流量传感器的原理。

在传感器正常工作时，导线或薄膜被加热到一个恒定的温度。

当空气
流经传感器时，它冷却了导线或薄膜表面。

传感器会通过改变电流来维持
导线或薄膜的恒定温度，这个电流变化的大小与空气流量成正比。

传感器的热散热系数是决定其响应速度和传感的敏感度的关键参数之一、通常，较小的热散热系数可以提高传感器的响应速度，但也可能增加
误差，因为热散失也受到环境温度的影响。

除了热传感器原理外，空气流量传感器还可以使用其他原理来测量流量。

例如，一种常见的方法是使用压差传感器。

这种传感器将空气流通过
一个流道，测量流过流道两侧的压差，然后通过转换这个压差值来确定流量。

这种方法需要较大的流道和较高的压差才能获得准确的测量。

总的来说，空气流量传感器的原理基于测量通过感应元件的空气质量
来确定流量。

它可以使用不同的传感器原理，如热传感器、压差传感器和
质量流量计。

不同的应用可能需要不同类型的传感器来满足其要求。

此外，空气流量传感器的准确性和响应速度也受到传感器设计的影响。

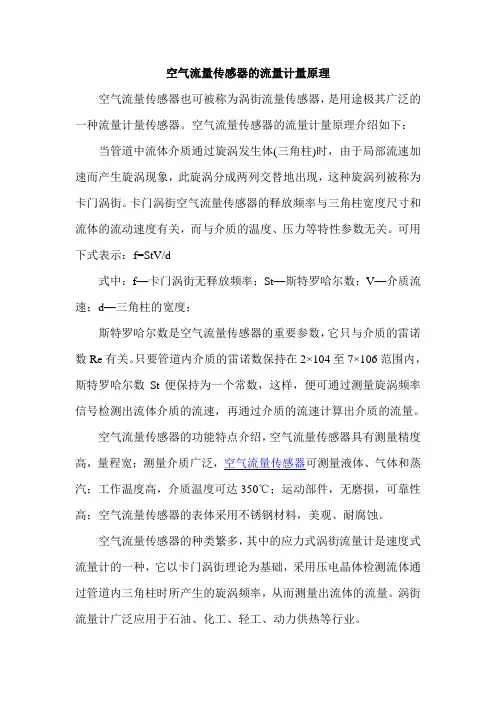

空气流量传感器的流量计量原理
空气流量传感器也可被称为涡街流量传感器，是用途极其广泛的一种流量计量传感器。

空气流量传感器的流量计量原理介绍如下：当管道中流体介质通过旋涡发生体(三角柱)时，由于局部流速加速而产生旋涡现象，此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。

卡门涡街空气流量传感器的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关。

可用下式表示：f=StV/d
式中：f—卡门涡街无释放频率；St—斯特罗哈尔数；V—介质流速；d—三角柱的宽度；
斯特罗哈尔数是空气流量传感器的重要参数，它只与介质的雷诺数Re有关。

只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为一个常数，这样，便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。

空气流量传感器的功能特点介绍，空气流量传感器具有测量精度高，量程宽；测量介质广泛，空气流量传感器可测量液体、气体和蒸汽；工作温度高，介质温度可达350℃；运动部件，无磨损，可靠性高；空气流量传感器的表体采用不锈钢材料，美观、耐腐蚀。

空气流量传感器的种类繁多，其中的应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。

涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。

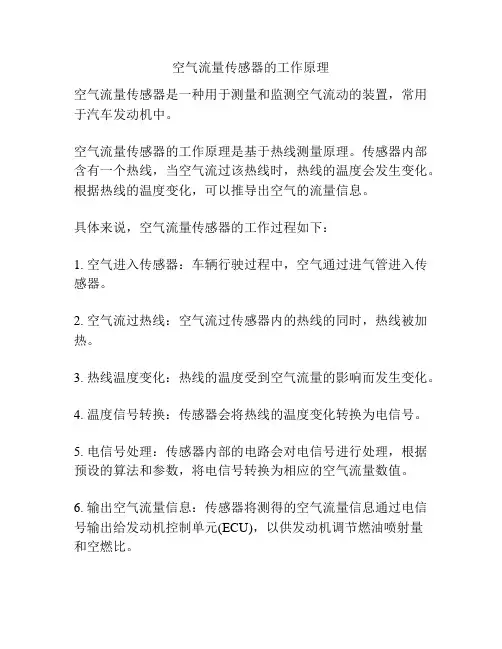

空气流量传感器的工作原理
空气流量传感器是一种用于测量和监测空气流动的装置，常用于汽车发动机中。

空气流量传感器的工作原理是基于热线测量原理。

传感器内部含有一个热线，当空气流过该热线时，热线的温度会发生变化。

根据热线的温度变化，可以推导出空气的流量信息。

具体来说，空气流量传感器的工作过程如下：
1. 空气进入传感器：车辆行驶过程中，空气通过进气管进入传感器。

2. 空气流过热线：空气流过传感器内的热线的同时，热线被加热。

3. 热线温度变化：热线的温度受到空气流量的影响而发生变化。

4. 温度信号转换：传感器会将热线的温度变化转换为电信号。

5. 电信号处理：传感器内部的电路会对电信号进行处理，根据预设的算法和参数，将电信号转换为相应的空气流量数值。

6. 输出空气流量信息：传感器将测得的空气流量信息通过电信号输出给发动机控制单元(ECU)，以供发动机调节燃油喷射量
和空燃比。

总之，空气流量传感器通过测量空气流过热线后引起的温度变化，转换为电信号并处理，最终输出空气流量信息给发动机控制模块，以实现发动机燃油喷射和空燃比的精确控制。

空气流量传感器的工作原理
空气流量传感器是一种用于测量流经设备的空气流量的传感器。

它的工作原理通常基于测量流动物体受到的阻力或压差来确定流量大小。

一种常见的空气流量传感器工作原理是利用热膨胀效应。

传感器中通常包含一个热丝和一个温度传感器。

当空气流过传感器时，热丝会加热，使其温度上升。

温度传感器会检测到温度的变化。

根据空气流过热丝的速度以及温度变化的幅度，可以计算出空气的流量。

另一种常见的工作原理是利用压差测量。

传感器中通常包含一个流路，并在流路两端设有压力传感器。

当空气流过传感器时，会在流路中产生一个压差。

通过测量流入和流出的压力差，可以确定空气的流量大小。

使用空气流量传感器时，还需要考虑其他因素，例如传感器的精确度、响应时间以及是否受到温度和湿度的影响等。

这些因素都会对传感器的工作性能产生影响，需要在实际应用中进行充分的考虑和测试。

卡曼涡流式空气流量传感器工作原理
卡曼涡流式空气流量传感器是一种常用于测量气体流量的传感器，它利用了卡曼涡流效应来实现流量的测量。

卡曼涡流效应是指当流体通过固定物体（如传感器中的传感棒）时，流体会形成旋涡结构，产生频率与流体速度成正比的涡流。

通过测量这些涡流的频率，就可以间接地得到流体的流速，进而计算出流量。

卡曼涡流式空气流量传感器的工作原理主要包括以下几个步骤：
1. 流体通过传感器中的传感棒：当空气流经传感器时，传感棒会受到空气的冲击，产生卡曼涡流效应。

传感棒一般呈现柱状或圆柱形状，通过流体的冲击产生旋涡结构。

2. 涡流的频率与流速成正比：根据卡曼涡流效应的原理，涡流的频率与流体的速度成正比。

因此，通过测量涡流的频率，就可以间接地得到流体的流速。

3. 测量频率并计算流量：传感器会通过内部的电子元件测量涡流的频率，并将其转换为流速数据。

然后根据流速数据和传感器的特性，可以计算出流体的流量。

4. 输出流量数据：最终，卡曼涡流式空气流量传感器会将流量数据输出到显示屏或计算机中，供用户实时监测和分析流体的流量变化。

总的来说，卡曼涡流式空气流量传感器通过利用卡曼涡流效应实现流体流量的测量，具有测量精度高、响应速度快、结构简单等优点，广泛应用于工业控制、流体流量监测等领域。

希望以上内容能够满足您的需求，如有更多问题，欢迎继续提出。

1空气流量传感器的检测空气流量传感器是测定吸入发动机的空气流量的传感器。

电子控制汽油喷射发动机为了在各种运转工况下都能获得最佳浓度的混合气，必须正确地测定每一瞬间吸入发动机的空气量，以此作为ECU计算(控制)喷油量的主要依据。

如果空气流量传感器或线路出现故障，ECU得不到正确的进气量信号，就不能正常地进行喷油量的控制，将造成混合气过浓或过稀，使发动机运转不正常。

电子控制汽油喷射系统的空气流量传感器有多种型式，目前常见的空气流量传感器按其结构型式可分为叶片(翼板)式、量芯式、热线式、热膜式、卡门涡旋式等几种。

一、叶片式空气流量传感器的结构、工作原理及检测1、叶片式空气流量传感器结构及工作原理传统的波许L型汽油喷射系统及一些中档车型采用这种叶片式空气流量传感器，如丰田CAMRY(佳美)小轿车、丰田PREVIA(大霸王)小客车、马自达MPV多用途汽车等。

其结构如图 1所示，由空气流量计和电位计两部分组成。

空气流量计在进气通道内有一个可绕轴摆动的旋转翼片(测量片)，如图 2所示，作用在轴上的卷簧可使测量片关闭进气通路。

发动机工作时，进气气流经过空气流量计推动测量片偏转，使其开启。

测量片开启角度的大小取决于进气气流对测量片的推力与测量片轴上卷簧弹力的平衡状况。

进气量的大小由驾驶员操纵节气门来改变。

进气量愈大，气流对测量片的推力愈大，测量片的开启角度也就愈大。

在测量片轴上连着一个电位计，如图 3所示。

电位计的滑动臂与测量片同轴同步转动，把测量片开启角度的变化(即进气量的变化)转换为电阻值的变化。

电位计通过导线、连接器与ECU连接。

ECU根据电位计电阻的变化量或作用在其上的电压的变化量，测得发动机的进气量，如图 4所示。

在叶片式空气流量传感器内，通常还有一电动汽油泵开关，如图 5所示。

当发动机起动运转时，测量片偏转，该开关触点闭合，电动汽油泵通电运转；发动机熄火后，测量片在回转至关闭位置的同时，使电动汽油泵开关断开。

简述空气流量传感器的功用
空气流量传感器是一种用于测量空气流动速度和流量的传感器。

它的主要功能是监测和测量空气流量，并将这些数据转换为电信号输出。

空气流量传感器的主要功用包括：
1. 监测空气质量：空气流量传感器可以测量空气流量，从而帮助监测室内或室外的空气质量。

它可以检测到空气中的颗粒物、污染物和有害气体的浓度，为环境监测和空气净化提供数据支持。

2. 控制空气流动：空气流量传感器可以用于调节和控制空气流动。

例如，在暖通空调系统中，空气流量传感器可以检测到空气流量的变化，并根据需求调整送风量，以达到舒适的室内环境。

3. 节能控制：通过监测空气流量，空气流量传感器可以协助节能控制。

它可以实时反馈空气流量数据，帮助优化空调系统的运行，减少能源消耗和运行成本。

4. 工业自动化：在工业生产过程中，空气流量传感器可以被用于监测和控制工作区域的空气流动。

它可以帮助调节空气流量，维持合适的工作环境，提高生产效率和产品质量。

总之，空气流量传感器在环境监测、空调控制、节能控制和工业自动化等领域具有重要的功用，能够提供准确的空气流量数据，为相关系统的运行和调节提供支持。

空气流量传感器的工作原理1. 空气流量传感器简介空气流量传感器是一种用于测量气体流量的装置，广泛应用于工业控制、环境监测、汽车工程等领域。

它能够准确地测量气体的流量，并将其转换为电信号输出。

空气流量传感器通常由传感器元件、信号处理电路和输出接口组成。

传感器元件是关键部分，它能够感知气体流动的参数，并将其转换为电信号。

信号处理电路将传感器元件输出的电信号进行放大、滤波和线性化处理，最终输出一个与气体流量成正比的电信号。

输出接口将电信号转换为用户可以读取或处理的形式。

2. 空气流量传感器的基本原理空气流量传感器的工作原理基于热传导和热冷交换效应。

传感器元件通常是由一个或多个加热元件和一个或多个测温元件组成。

当气体流经传感器元件时，加热元件加热传感器元件，使其温度升高。

测温元件测量加热元件和周围环境的温度差异。

由于气体的流动会带走部分热量，因此温度差异与气体流量成正比。

传感器元件输出的电信号与温度差异成正比，进而与气体流量成正比。

通过对输出电信号的放大、滤波和线性化处理，可以得到一个准确的与气体流量成正比的电信号。

3. 空气流量传感器的工作过程空气流量传感器的工作过程可以分为以下几个步骤：步骤1：加热元件加热加热元件通常由一个或多个导热材料构成，通过电流加热。

加热元件的加热功率可以通过控制电流大小来调节。

步骤2：测温元件测量温度差异测温元件通常是热敏电阻或热电偶，用于测量加热元件和周围环境的温度差异。

温度差异与气体流量成正比。

步骤3：信号处理电路处理电信号测温元件输出的电信号被传送到信号处理电路中进行处理。

信号处理电路通常包括放大器、滤波器和线性化电路。

放大器将测温元件输出的微弱电信号放大到合适的范围，以便后续处理。

滤波器用于去除杂散信号和噪声，提高信号的质量。

线性化电路将非线性的电信号转换为与气体流量成线性关系的电信号。

步骤4：输出接口输出电信号经过信号处理电路处理后，最终得到一个与气体流量成正比的电信号。
