汽车电子控制基础——第六章 空气流量传感
第三节 空气流量传感器的应用
卡曼涡流式空气流量传感器 热线式空气流量传感器
汽车电子控制基础——第六章 空气流量传感
图6-3 卡曼涡流式空气流量传感器的结构 1－整流网 2－涡流发生器 3、6－涡流数量测量装置 4－旋涡 5－至进气歧管
汽车电子控制基础——第六章 空气流量传感
汽车电子控制基础——
第六章 空气流量传感器
第一节 概述
空气流量传感器又称为空气流量计（AFM），用 于测量发动机吸入的空气量
图6-1 汽车电喷发动机进气系统结构图
汽车电子控制基础——第六章 空气流量传感
第二节 空气流量的测量方法
目前在汽车空气流量传感器的工作原理一般有： 流体振荡法 量热法
汽车电子控制基础——第六章 空气流量传感
图6-11 热膜式空气流量传感器的结构与原理
（a）结构 1－控制电路 2－至进气歧管 3－热膜
4－温补电阻 5－屏蔽网 6－空气
b）原理 1－温补电阻 2－热膜 3－屏蔽网 4－进气 5－电桥电路电阻 6－滤网
汽车电子控制基础——第六章 空气流量传感
汽车电子控制基础——第六章 空气流量传感
图6-8 热线式空气流量传感器的结构 1－防护网 2－取样管 3－白金热线 4－温度补偿
电阻 5－空气流 6－控制线路板 7－电连接器
汽车电子控制基础——第六章 空气流量传感
图6-9 热线式空气流量计工作原理图 汽车电子控制基础——第六章 空气流量传感
图6-10 热膜式空气流量计外形
图6-4 超声波式卡曼涡流空气流量传感器的结构
汽车电子控制基础——第六章 空气流量传感 Nhomakorabea a）结构

空气流量计 ppt课件

空气流量计 ppt课件

PPT课件
上一页 下一页17 返回

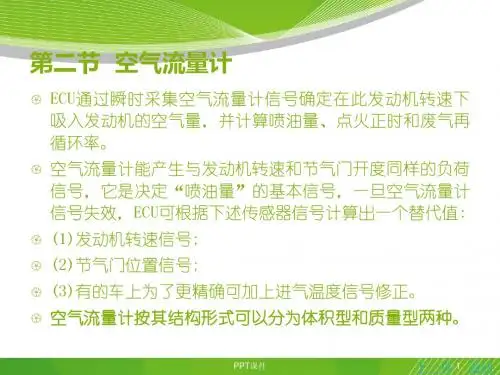

第二节 空气流量计

注 : 热线式空气流量计输出的是电压信号，有的车系在传 感器内加了集成电路把电压信号转变成了频率信号后再送 至ECU，频率信号不易被干扰。
知识点滴 : 装有热线式空气流量计的发动机怠速不稳，起 步时易熄火，无故障码。在常规检查中，火花塞有蓝火、 燃油压力均正常。 若测量空气流量计信号时，怠速下进气量少，从而说明发 动机怠速不稳、动力不足是因为混合气过稀引起。 若拆下空气流量计，用化油器清洗剂喷洗热丝后，装复试 车，故障消除，则证明空气流量计是因热丝过脏而引起的 信号电压过低。
上一页 下一页


返回
第二节 空气流量计

但热膜式从使用情况看，故障率反而要比热线式高，而且 反应也不如热线式，所以实际上很多车系仍旧采用热线式， 例如现在的美国通用别克热线式空气流量计，德国奔驰的 热线式空气流量计。
三、空气流量计故障和检修 1. VG30E型发动机空气流量计 拔下空气流量计的导线连接器，拆下空气流量计。 (1) 在空气流量计的端子 D( 接地端 ) 和端子 E( 蓄电池端 ) 之 间加上蓄电池电压，然后用万用表直流电压挡测量端子 B( 输出电压端 ) 与 D 之间的电压，标准电压值应为 1. 1~2. 1 V，不符合标准表明空气流量计损坏。

PPT课件
20
图２－６ 热膜式空气质量流量计电路
PPT课件
21
返回
第二节 空气流量计

热膜式空气质量流量计的工作原理 : 由于空气流对热电阻 冷却作用不同，因此保持热电阻温度恒定所需的电流不同。 所以，保持热电阻温度恒定所需的电流值就是吸入空气量 的对应值。另外，由于在不同温度时，气体的密度也不同， 冷空气的冷却作用较强，所以需要以空气温度作为修正系 数。

空气流量传感器的结构、原理与检测 ppt课件

空气流量传感器的结构、原理与检测 ppt课件
2. 若ECU的供电电压正常，用万用表的电阻档或者通断档 检测ECU连接器端子E1和车身搭铁之间的连接导线是否 导通。
3. 用手推动翼片处于不同位置，用万用表的电压档测量VSE2端子之间的电压值，应符合附录中的规范值。
4. 关闭点火开关，用万用表电阻档检测传感器与ECU之间 的连接导线是否有短路、短路和接触不良等现象。
ppt课件
15
3. 开路加温检测
所谓的开路加温检测，就是用加温和制冷剂改变翼片式 空气流量计的温度，同时用万用表测量THA端和E2端子 间在不同温度时的电阻值，和标准值进行比较，判断温 度传感器是否损害。
ppt课件
16
在路检测
1. 接通点火开关，但不启动发动机，用万用表检测ECU连 接器+B段与搭铁端是否有电压。
ppt课件
10
传感器的检测
• 用万用表检测ECU及其控制电路故障时，首先必须详细阅 读被测汽车的维修技术资料。通过阅读资料掌握以下几点 内容，汽车发动机ECU线束插接器中各端子相连接的传感 器的名称、电路连接图、发动机不同工作状态下各端子标 准电压值和各端子之间的标准电阻值等资料。
ppt课件
11
翼片式空气流量传感器检测
ppt课件
17
丰田PREVIA(大霸王)车2TZ-FE发动机用叶片式空
气流量传感器的检测
• 在车检测，开路检测
蓄电池电压 VB←→E2
VC←→E2
电 VS←→E2 压
ppt课件
翼片开启角度
18
卡尔曼涡流式空气流量计
定义：利用流体因附面层的分离而交替产生的一 种自然振荡型漩涡原理来测量流体的速度，并通 过速度的测量直接反映空气流量的流量计。
• 外观检测 • 首先检查导线与接线器接触是否良好(插接传感器时，要

空气流量传感器解析PPT课件

空气流量传感器解析PPT课件

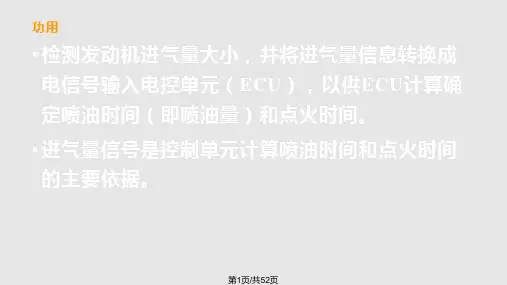

功用

• 检测发动机进气量大小，并将进气量信息转换成 电信号输入电控单元（ECU），以供ECU计算确 定喷油时间（即喷油量）和点火时间。
• 进气量信号是控制单元计算喷油时间和点火时间 的主要依据。
第1页/共52页
类型
•体积流量型：叶片式、量芯式、涡流式； •质量流量型：热丝式、热膜式。
第2页/共52页
第14页/共52页
内部电路
热丝（膜）式空气流量 传感器信号波形分析
• 波形检测方法 同叶片式空气 流量传感器。
• 热丝（膜）式 空气流量传感 器信号实测波 形如右图所示。
第15页/共52页
波形的含义及相关说明
正常波形
• 通常热丝（膜）式空气流量传感器输出信号电压 范围是从怠速时超过0.2V变至节气门全开时超过 4V，当急减速时输出信号电压应比怠速时的电压
第21页/共52页
电位计：
1-空气进口 2-油泵触点 3-平衡片 4-回位弹簧 5-电位计 6-空气出口
第22页/共52页
• 在测量片轴上连着一个电位计，其滑动 臂与测量片同轴同步转动，把测量片开 启角度的变化（即进气量的变化）转换 为电阻值的变化。
第23页/共52页
• 进气量越大，叶片偏转角度也就越大。 • 信号电压上升型（随着进气量的增大信号电压升高），丰田皇冠2.8 5M-E、丰
第16页/共52页
• 热丝（膜）式空气流量传感器没有任何运动部 件，它能快速的对空气流量的变化做出反应。 所以当发动机运转时，波形的幅值看上去在不 断地波动。
• 如果信号波形与上述情况不符,或空气流量传感 器在怠速时输出信号电压太高（应为0.25V）， 而节气门全开时输出信号电压又达不到4V，则 说明空气流量传感器已经损坏。
