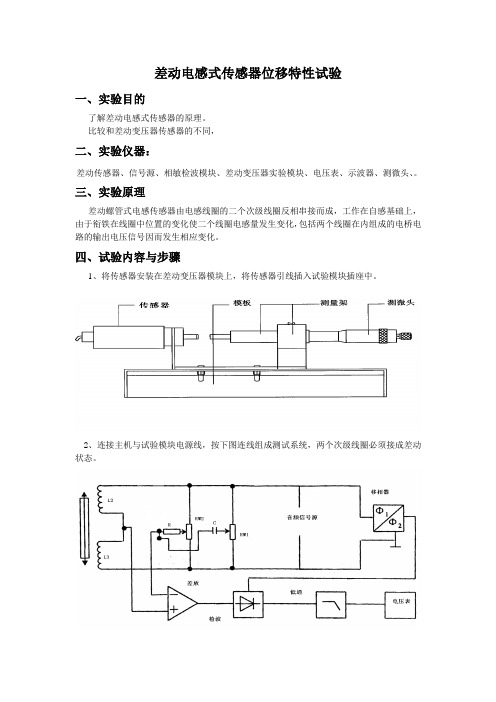

差动电感式传感器位移特性试验
一、实验目的
了解差动电感式传感器的原理。
比较和差动变压器传感器的不同，
二、实验仪器：
差动传感器、信号源、相敏检波模块、差动变压器实验模块、电压表、示波器、测微头、。
三、实验原理
差动螺管式电感传感器由电感线圈的二个次级线圈反相串接而成，工作在自感基础上，由于衔铁在线圈中位置的变化使二个线圈电感量发生变化，包括两个线圈在内组成的电桥电路的输出电压信号因而发生相应变化。
四、试验内容与步骤
1、将传感器安装在差动变压器模块上，将传感器引线插入试验模块插座中。
2、连接主机与试验模块电源线，按下图连线组成测试系统，两个次级线圈必须接成差动状态。
3、使差动传感器的铁芯偏在一边，使差分放大器有一个较大的输出，调节移相器使输入输出同相或者反相，然后调节电感传感器铁芯到中间位置，直至差分放大器输出波形最小。
4、调节RW1和RW2使电压表显示为零，当衔铁在线圈中左右位移时，L2≠L3，电桥失衡，输出电压信号的大小与衔铁位移量成比例。
5、以衔铁位置居中为起点，分别向左、向右各位移5㎜，记录U、X值并填入下表（每位移0.5㎜记录一个数值）：
五、试验报告：
根据实验记录的数据依次作出U-X曲线，求出灵敏度S，指出线性工作范围。
差动变压器式电感传感器的静态位移性能实验实验报告差动变压器式电感传感器的静态位移性能实验实验报告实验三电感式传感器实验传感器实验三、电感传感器实验——差动变压器性能实验(一)实验内容1.项目一、差动变压器式电感传感器性能实验2.项目二、差动螺管式电感传感器的静态位移性能实验 (二)实验目的1.了解差动变压器式电感传感器的原理和工作情况2.了解差动螺管式电感传感器测量系统的组成和工作情况 (三)实验原理螺旋测微器产生位移，经弹性梁带动衔铁在线圈中移动，交流电源激励，数字电压表显示数字，计算机自动生成示波器显示波形。
(四)实验操做步骤实验项目一、1.将音频振荡器LV输出接至数字频率计和数据采集CH1，由频率计显示频率，计算机自动生成示波器显示波形，调节音频振荡器频率为4kHz，峰峰值为5V。
2.将音频振荡器LV输出接差动变压器一次绕组，输出接CH1。
3.调螺旋测微器使衔铁处于中心位置(输出为零)，向下每1mm读一个数。
实验项目二、1.按图接线2.将音频振荡器输出接至CH1，调节峰峰值为2V。
3.V/F表调至20V档。
4.接好电桥平衡网络、放大器、相敏检波器、LPF、V/F表、示波器。
5.将螺旋测微器与梁脱离，使梁处于自由状态;调节W1、W2，使输出最小(灵敏度最大)。
6.将螺旋测微器与梁相吸，调节螺旋测微器使输出最小(CH1示)，再向上移2.5mm。
7.调节移相器使输出最大(CH2示);观察检波器波形，若两半波不对称，则微调放大器调零电位器。
8.向下每0.5mm读一个数。
项目一数据表第 1 页共 1 页项目二数据表篇二:传感器与检测技术实验报告准考证号:100214101370 姓名:倪帅彪院校:河南科技大学专业名称:080302机械制造及自动化(独立本科段)《传感器与检测技术》实验报告实验一常用传感器(电感式、电阻式或电容式)静态性能测试一、实验目的:1(进一步认识电阻式、电感式、电容式传感器的工作原理、基本结构、性能与应用。

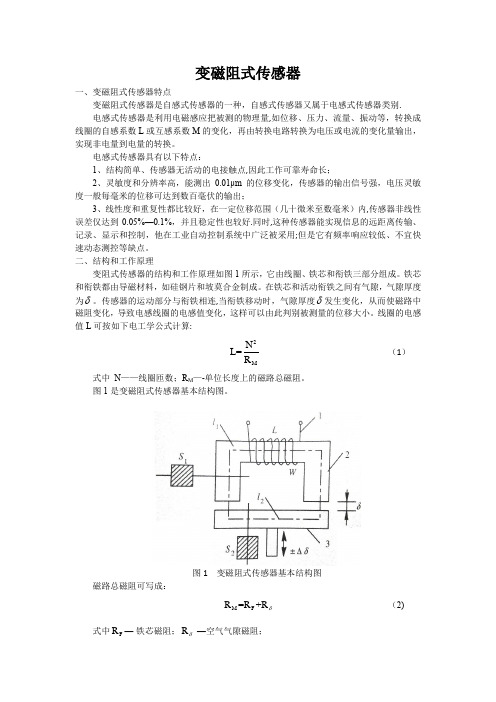

变磁阻式传感器一、变磁阻式传感器特点变磁阻式传感器是自感式传感器的一种，自感式传感器又属于电感式传感器类别. 电感式传感器是利用电磁感应把被测的物理量,如位移、压力、流量、振动等，转换成线圈的自感系数L 或互感系数M 的变化，再由转换电路转换为电压或电流的变化量输出，实现非电量到电量的转换。
电感式传感器具有以下特点：1、结构简单、传感器无活动的电接触点,因此工作可靠寿命长；2、灵敏度和分辨率高，能测出0.01μm 的位移变化，传感器的输出信号强，电压灵敏度一般每毫米的位移可达到数百毫伏的输出；3、线性度和重复性都比较好，在一定位移范围（几十微米至数毫米）内,传感器非线性误差仅达到0.05%—0.1%，并且稳定性也较好.同时,这种传感器能实现信息的远距离传输、记录、显示和控制，他在工业自动控制系统中广泛被采用;但是它有频率响应较低、不宜快速动态测控等缺点。
二、结构和工作原理变阻式传感器的结构和工作原理如图1所示，它由线圈、铁芯和衔铁三部分组成。
铁芯和衔铁都由导磁材料，如硅钢片和坡莫合金制成。
在铁芯和活动衔铁之间有气隙，气隙厚度为δ。
传感器的运动部分与衔铁相连,当衔铁移动时，气隙厚度δ发生变化，从而使磁路中磁阻变化，导致电感线圈的电感值变化，这样可以由此判别被测量的位移大小。
线圈的电感值L 可按如下电工学公式计算: 2M N L=R （1）式中 N ——线圈匝数；R M —-单位长度上的磁路总磁阻。
图1是变磁阻式传感器基本结构图。
图1 变磁阻式传感器基本结构图磁路总磁阻可写成：M F R =R +R δ （2) 式中F R —-铁芯磁阻；R δ-—空气气隙磁阻；其中F R 和R δ可以分别由下式求出: 12F 1122L L R =A A μμ+ (3） F 02R =A δμ （4）式（3）中，第一项为铁芯磁阻，第二项为衔铁磁阻;1L —-磁通通过铁芯的长度（m ）；1A ——铁芯横截面积(m 2）；1μ-—铁芯材料的导磁率（H/m ）;2L --磁通通过衔铁的长度（m ）；2A -—衔铁横截面积(m 2）；2μ——衔铁材料的导磁率(H/m ）；A ——气隙横截面积(m 2）； 0μ-—空气的导磁率（4π×10。
实验二差动变压器式电感传感器的静态位移性能一、实验目的1、了解差动变压器式电感传感器的基本原理及工作情况。
2、了解差动变压器式电感传感器测量系统的组成和作用。
二、基本原理差动变压器的工作原理类似变压器的作用原理。
差动变压器器的结构如图2-1所示，由一个一次绕组1和二个二次绕组2、3及一个衔铁4组成。
差动变压器一、二次绕组间的耦合能随衔铁的移动而变化，即绕组间的互感随被测位移的变化而变化。
由于把二次绕组反相串接（同名端相接），以差动电势输出，所以称为差动变压器式电感传感器。
图2-1 差动变压器结构示意图图2-2 差动变压器等效电路图当差动变压器工作在理想状态下（忽略涡流损耗、磁滞损耗和分布电容等影响），它的等效电路如图2-2所示。
当衔铁处于中间位置，两个次级线圈互感相同，因而产生的感应电势相同。
由于二次绕组反相串接，所以差动输出电势为零。
当衔铁移向一侧，这时输出电势不为零，位移越大，输出电动势越大。
当衔铁移向另一侧，由于移动方向改变，所以输出电动势反相。
因此，可以通过差动变压器输出电动势的大小和相位可以知道衔铁位移的大小和方向。
差动变压器的输出特性曲线如图2-3所示。
图中E21、E22分别为两个二次绕组的输出感应电动势，E2 为差动输出电动势，x表示衔铁偏离中心位置的距离。
E2的实线表示理想的输出特性，虚线为实际的输出特性。
E0为零点残余电势。
图2-3 差动变压器输出特性三、所需单元和部件差动变压器式电感传感器、音频振荡器、电桥、差动放大器、相敏检波器、移相器、低通滤波器、V/F表、测微器、双线示波器。
四、注意事项1．音频振荡器的信号必须从“LV”输出端输出。
2．差动变压器的两个次级线圈必须接成差动形式。
3．为了便于观察，实验中需要调节示波器的灵敏度。
4．检查所有处理电路单元的开关按钮在释放位（关状态）；5．根据图2-4连接好测量电路后，经同伴检查确认，才可打开电源进行调整及测量工作，以免烧毁仪器元件。
