电感式传感器的工作原理
电感式传感器的工作原理
电感式传感器的工作原理是电磁感应。
它是把被测量如位移等，转换为电感量变化的一种装置。
根据转换方式的不同，可分为自感式（包括可变磁阻式与涡流式）和互感式（差动变压器式）两种。
1.可变磁阻式传感器
可变磁阻式传感器自感
自感L与气隙δ成反比，而与气隙导磁截面积S0 成正比。
灵敏度S与气隙长度δ的平方成反比，δ愈小，灵敏度S愈高。
为了减小非线性误差，在实际应用中，一般取。
这种传感器适用于较小位移的测量，一般约为0.001～1 mm。
2.涡电流式传感器
3.互感式传感器
互感型传感器的工作原理是利用电磁感应中的互感现象，将被测位移量转换成线圈互感的变化。
由于常采纳两个次级线圈组成差动式，故又称差动变压器式传感器。
差动变压器式传感器输出的电压是沟通量，如用沟通电压表指示，则输出值只能反应铁芯位移的大小，而不能反应移动的极性；同时，沟通电压输出存在肯定的零点残余电压，使活动衔铁位于中间位置时，输出也不为零。
因此，差动变压器式传感器的后接电路应采纳既能反
应铁芯位移极性，又能补偿零点残余电压的差动直流输出电路。

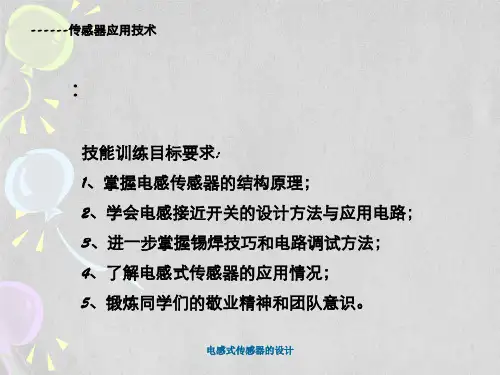

电感式传感器的设计
Eout Ew
W1 W W2
Eout
-x
x
电感式传感器的设计
差动变压器传感器产品
GA系列差动变压器位移传感器
交流差动变压器 式角位移传感器
TD－1油动机行程阀位位移传感器
电感式传感器的设计
二、差动变压器式传感器的工作原理
1．结构： 可分间隙式和螺管式两种
以螺管式为例
图中：1－一次绕组 2、3－二次绕组 4－衔铁
差动变压器的结构示意图
电感式传感器的设计
2．工作原理 把铁芯位移量转换成初级线圈及次级线圈互感
系数的变化，图中M1、M2与位移x有关。
当位移 x 很小时： Uo=k |x |
（无法判别位移方向）
差动变压器等效电路
电感式传感器的设计
差动变压器原理动画演示
电感式传感器的设计
差动变压器输出特性
1－理想特性 2－实际特性
●
（u21=u22）
Uac=Uda 可调节R1=R2
使 ImA=I1－I2=0
电感式传感器的设计
3. 谐振式测量电路 分为：谐振式调幅电路和谐振式调频电路。
C
U o
L U
T U o
(a)
O
L0
L
(b)
图3-6 谐振式调幅电路
此电路灵敏度很高， 但线性差电，感式适传用感器于的线设性计 度要求不高的场合
f
C
L
G
f
o L
(a)
(b)
图3-7 谐振式调频电路
f与L具有严重的非线性关系
目前使用最广泛的是变气隙厚度式电感传感器。
电感式传感器的设计
二、 L与δ之间是非线性关系， 特性曲线如图3-2所示。
W1 W W2
Eout
-x
x
电感式传感器的设计
差动变压器传感器产品
GA系列差动变压器位移传感器
交流差动变压器 式角位移传感器
TD－1油动机行程阀位位移传感器
电感式传感器的设计
二、差动变压器式传感器的工作原理
1．结构： 可分间隙式和螺管式两种
以螺管式为例
图中：1－一次绕组 2、3－二次绕组 4－衔铁
差动变压器的结构示意图
电感式传感器的设计
2．工作原理 把铁芯位移量转换成初级线圈及次级线圈互感
系数的变化，图中M1、M2与位移x有关。
当位移 x 很小时： Uo=k |x |
（无法判别位移方向）
差动变压器等效电路
电感式传感器的设计
差动变压器原理动画演示
电感式传感器的设计
差动变压器输出特性
1－理想特性 2－实际特性
●
（u21=u22）
Uac=Uda 可调节R1=R2
使 ImA=I1－I2=0
电感式传感器的设计
3. 谐振式测量电路 分为：谐振式调幅电路和谐振式调频电路。
C
U o
L U
T U o
(a)
O
L0
L
(b)
图3-6 谐振式调幅电路
此电路灵敏度很高， 但线性差电，感式适传用感器于的线设性计 度要求不高的场合
f
C
L
G
f
o L
(a)
(b)
图3-7 谐振式调频电路
f与L具有严重的非线性关系
目前使用最广泛的是变气隙厚度式电感传感器。
电感式传感器的设计
二、 L与δ之间是非线性关系， 特性曲线如图3-2所示。
第3章电感式传感器原理及其应用详解
变面积式自感传感器:
铁芯 衔铁
线圈
δ
L N 2S0 2
变面积式自感传感器结构
灵敏度为: k dL N20 dS 2
由于漏感等原因,其线性区范围较小，灵敏度也较低，因 此，在工业中应用得不多。
螺管式自感传感器:
传感器工作时,衔铁在线圈中伸入长度的变化将引起螺 管线圈电感量的变化。
对于长螺管线圈l>>r，当衔铁工作在螺管的中部时， 可以认为线圈内磁场强度是均匀的，线圈电感量L与衔铁的 插入深度l大致上成正比。
δ
由于 Nm LI,
Fm
NI,m
Fm Rm
可得: L N 2
Rm
磁路的总磁阻可表示为:
Rm
li 2 iSi 0S
近似计算出线圈的电感量为:
L N 2S0 2
当线圈匝数N为常数时,电感L仅仅是磁路中
磁阻的函数，只要改变 或S均可导致电感变化。
因此变磁阻式传感器又可分为变气隙 厚度的
传感器和变气隙面积S的传感器。
差动式与单线圈电感式传感器相比,具有以下优点。 （1）线性度高。 （2）灵敏度高，即衔铁位移相同时，输出信号大一倍。 （3）温度变化、电源波动、外界干扰等对传感器精度
的影响，由于能互相抵消而减小。 （4）电磁吸力对测力变化的影响也由于能相互抵消而
减小。
3.2.4电感式传感器的测量电路
➢ 自感式传感器实现了把被测量的变化为电感量的变 化。为了测出电感量的变化,就要用转换电路把电感 量的变化转换成电压（或电流）的变化，最常用的 转换电路有调幅、调频和调相电路。
通过一定的转换电路转换成电压或电流输出。 ➢ 传感器在使用时，其运动部分与动铁心（衔铁）相
连，当动铁芯移动时，铁芯与衔铁间的气隙厚度
概述差动变压器式传感器的应用范围
概述差动变压器式传感器的应用范围下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!差动变压器式传感器的应用范围概述1. 引言随着科技的不断进步，差动变压器式传感器在各个领域的应用越来越广泛。
差动变压器式电感传感器的静态位移性能实验实验报告
差动变压器式电感传感器的静态位移性能实验实验报告差动变压器式电感传感器的静态位移性能实验实验报告实验三电感式传感器实验传感器实验三、电感传感器实验——差动变压器性能实验(一)实验内容1.项目一、差动变压器式电感传感器性能实验2.项目二、差动螺管式电感传感器的静态位移性能实验 (二)实验目的1.了解差动变压器式电感传感器的原理和工作情况2.了解差动螺管式电感传感器测量系统的组成和工作情况 (三)实验原理螺旋测微器产生位移，经弹性梁带动衔铁在线圈中移动，交流电源激励，数字电压表显示数字，计算机自动生成示波器显示波形。
(四)实验操做步骤实验项目一、1.将音频振荡器LV输出接至数字频率计和数据采集CH1，由频率计显示频率，计算机自动生成示波器显示波形，调节音频振荡器频率为4kHz，峰峰值为5V。
2.将音频振荡器LV输出接差动变压器一次绕组，输出接CH1。
3.调螺旋测微器使衔铁处于中心位置(输出为零)，向下每1mm读一个数。
实验项目二、1.按图接线2.将音频振荡器输出接至CH1，调节峰峰值为2V。
3.V/F表调至20V档。
4.接好电桥平衡网络、放大器、相敏检波器、LPF、V/F表、示波器。
5.将螺旋测微器与梁脱离，使梁处于自由状态;调节W1、W2，使输出最小(灵敏度最大)。
6.将螺旋测微器与梁相吸，调节螺旋测微器使输出最小(CH1示)，再向上移2.5mm。
7.调节移相器使输出最大(CH2示);观察检波器波形，若两半波不对称，则微调放大器调零电位器。
8.向下每0.5mm读一个数。
项目一数据表第 1 页共 1 页项目二数据表篇二:传感器与检测技术实验报告准考证号:100214101370 姓名:倪帅彪院校:河南科技大学专业名称:080302机械制造及自动化(独立本科段)《传感器与检测技术》实验报告实验一常用传感器(电感式、电阻式或电容式)静态性能测试一、实验目的:1(进一步认识电阻式、电感式、电容式传感器的工作原理、基本结构、性能与应用。
电感式传感器
差 动 输 出 电 压 V 磁芯 向左 磁芯的位移 磁芯中央 磁芯 向右
差动变压器输出电压和位移的关系
第3章 电感式传感器
3.2 差动变压器式传感器（互感式） • 灵敏度: 单位电压激励下,铁心移动单位距离时的 传感器输出电压。 单位：V/mm/V, 如 50mV/mm/V
提高灵敏度的方法： 增大次级匝数； 提高螺管尺寸比； 加大激励电压； 提高激励电压频率
L L0 0
L0
1
0
讨论： • 传感器测量范围与灵敏度和线性度相矛盾； • 变间隙式电感传感器用于小位移比较精确； 一般Δσ/σ= 0.1-0.2； • 为减小非线性误差，实际测量中多采用差动式。
第3章 电感式传感器
3.1变磁阻式传感器（自感式） 3.1.2 输出特性
差动式原理： 差动变隙式由两个相 同的线圈和磁路组成。 当被测量通过导杆使 衔铁上下位移时，两 个回路中磁阻发生大 小相等、方向相反的 变化，形成差动形式。
0
第3章 电感式传感器
3.1变磁阻式传感器（自感式） 3.1.2 输出特性
讨论： • 比较单线圈，差动式的灵敏度提高了一倍； • 差动式非线性项比单线圈多乘了(Δσ/σ)因子； • 不存在偶次项，因Δσ/σ<<1，线性度得到改善。 • 差动式的两个电感结构，可抵消温度、噪声干扰 的影响。
自感式传感器的常见形式
3.1变磁阻式传感器（自感式） 3.1.3 测量电路（转换电路） （1）交流电桥式 两个桥臂由相同线圈组成，另外两个为平衡电阻
交流电桥结构示意图
等效电路
第3章 电感式传感器
3.1变磁阻式传感器（自感式） 3.1.3 测量电路（转换电路） （1）交流电桥式
差动变压器输出电压和位移的关系
第3章 电感式传感器
3.2 差动变压器式传感器（互感式） • 灵敏度: 单位电压激励下,铁心移动单位距离时的 传感器输出电压。 单位：V/mm/V, 如 50mV/mm/V
提高灵敏度的方法： 增大次级匝数； 提高螺管尺寸比； 加大激励电压； 提高激励电压频率
L L0 0
L0
1
0
讨论： • 传感器测量范围与灵敏度和线性度相矛盾； • 变间隙式电感传感器用于小位移比较精确； 一般Δσ/σ= 0.1-0.2； • 为减小非线性误差，实际测量中多采用差动式。
第3章 电感式传感器
3.1变磁阻式传感器（自感式） 3.1.2 输出特性
差动式原理： 差动变隙式由两个相 同的线圈和磁路组成。 当被测量通过导杆使 衔铁上下位移时，两 个回路中磁阻发生大 小相等、方向相反的 变化，形成差动形式。
0
第3章 电感式传感器
3.1变磁阻式传感器（自感式） 3.1.2 输出特性
讨论： • 比较单线圈，差动式的灵敏度提高了一倍； • 差动式非线性项比单线圈多乘了(Δσ/σ)因子； • 不存在偶次项，因Δσ/σ<<1，线性度得到改善。 • 差动式的两个电感结构，可抵消温度、噪声干扰 的影响。
自感式传感器的常见形式
3.1变磁阻式传感器（自感式） 3.1.3 测量电路（转换电路） （1）交流电桥式 两个桥臂由相同线圈组成，另外两个为平衡电阻
交流电桥结构示意图
等效电路
第3章 电感式传感器
3.1变磁阻式传感器（自感式） 3.1.3 测量电路（转换电路） （1）交流电桥式
差动变压器式加速度传感器的工作原理
差动变压器式加速度传感器的工作原理1. 引言说到加速度传感器，很多人可能会皱眉头，觉得这玩意儿离我们太远。
但其实，咱们日常生活中随处可见这位“隐形小助手”。
无论是手机里那种“摇一摇”就能换歌曲的功能，还是汽车里的安全气囊，背后都有加速度传感器的功劳。
而今天，咱们就来聊聊其中一种特别有趣的——差动变压器式加速度传感器。
2. 差动变压器的基础2.1 什么是差动变压器？先来了解一下，差动变压器听上去复杂，其实就像个小家伙，能感知运动的变化。
它的结构其实很简单，里面有两个线圈和一个移动的铁心。
想象一下，就像两个人在拔河，铁心在中间，如果一边力量大，铁心就会往那边移动。
这样一来，两个线圈产生的电压就会不一样。
这就是它的“秘诀”！2.2 工作原理那么，它是如何工作的呢？当传感器受到加速度影响，铁心就会在两个线圈之间移动。
比如，车子加速了，铁心往后移动，线圈A的电压就会减少，而线圈B的电压就会增加。
通过这两个电压的差值，咱们就能计算出加速度。
这就像咱们量体温一样，有了两个不同的温度，算算差值，就能知道身体的状况。
这一过程，真是简单得让人觉得不可思议。
3. 应用领域3.1 日常生活中的应用这玩意儿不仅在科研上有用，咱们生活中也能找到它的身影。
比如，智能手机里的游戏控制，就是靠着加速度传感器来识别你手机的倾斜度。
你轻轻晃一晃，角色就动了，是不是觉得很酷？还有汽车安全气囊，这家伙可不能大意，它们能迅速检测碰撞的加速度，及时弹出气囊，保护我们的安全。
可见，这个小家伙可真是大显身手，居然可以拯救生命，真是“英雄出少年”啊！3.2 工业与科研中的应用在工业和科研领域，差动变压器式加速度传感器也扮演着重要的角色。
比如，在桥梁的检测中，工程师可以通过它来监测桥梁的震动情况，确保安全。
再比如，在航空航天领域，它帮助飞行器监测加速度变化，确保飞行的稳定性。
想象一下，飞行员操控着飞机，差动变压器就在一旁默默工作，确保万无一失，这种默默奉献的精神，真是让人感动。
