短学期简易望远镜的设计与制作引言：望远镜是一种光学仪器，用来观察远距离的天体和地面物体。
随着科技的发展，望远镜的种类越来越多样化，并且价格不断下降，已经成为了人们探索宇宙和观察自然的重要工具之一、在本文中，我将介绍一种简易望远镜的设计和制作方法，帮助读者理解望远镜的基本原理，并且可以通过自己动手制作一个简易望远镜来观察天体。
一、设计思路：我们的简易望远镜主要由两个部分组成：物镜和目镜。
物镜是用来收集光线的，而目镜则是用来放大图像的。
通过这两个镜头的组合，我们可以看到远处的景物。
二、制作步骤：1.制作物镜：物镜是望远镜的核心部分，负责收集远处的光线。
我们可以使用一个凸透镜作为物镜。
选择一个透镜的焦距，可以根据自己的需求来决定，一般可以选择50mm左右的焦距。
然后，将透镜固定在一个适当大小的圆圈上，可以使用胶水或者胶带进行固定。
确保透镜的前表面平坦无瑕疵，并且与固定圆圈平行。
2.制作目镜：目镜是用来放大图像的，我们可以使用一个凸透镜作为目镜。
目镜的焦距可以选择稍微小一些，比如30mm左右。
同样地，将透镜固定在一个适当大小的圆圈上，并确保透镜的前表面平坦无瑕疵，并且与固定圆圈平行。
3.组装望远镜：将物镜和目镜固定在两根合适的管子上，使得两个镜头的距离等于物镜和焦距之和。
如果需要，可以使用胶带或者胶水进行固定。
确保两个镜头之间的距离合适，使得观察者可以调节焦距以获得清晰的图像。
另外，为了方便观察，可以在望远镜的一端固定一个小支架，以便将其放置在一个稳定的位置上。
4.使用望远镜：将望远镜对准你希望观察的目标，然后通过目镜看到的图像将被放大。
可以通过调整目镜和物镜之间的距离来调节焦距和放大倍数，以获得最佳的观察效果。
另外，也可以使用望远镜支架来固定望远镜，以减少手持望远镜时的晃动。
总结：通过以上步骤，我们成功地设计和制作了一个简易望远镜。
虽然它可能没有商业望远镜的高倍放大和精确成像，但它足够用来观察一些基本的天体和地面物体。

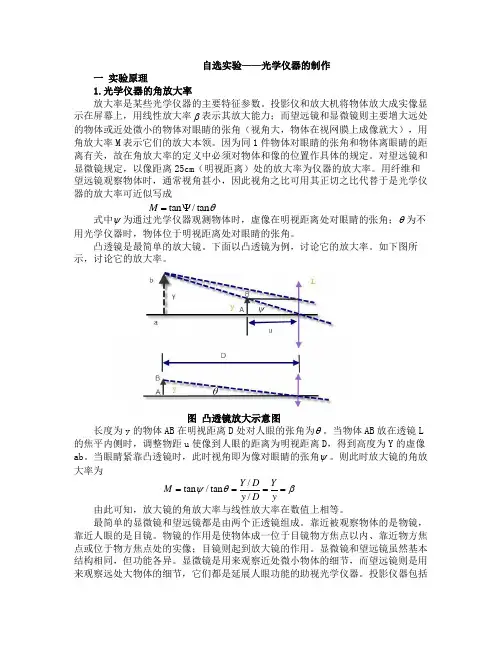

自选实验——光学仪器的制作一 实验原理1.光学仪器的角放大率放大率是某些光学仪器的主要特征参数。
投影仪和放大机将物体放大成实像显示在屏幕上，用线性放大率β表示其放大能力；而望远镜和显微镜则主要增大远处的物体或近处微小的物体对眼睛的张角（视角大，物体在视网膜上成像就大），用角放大率M 表示它们的放大本领。
因为同1件物体对眼睛的张角和物体离眼睛的距离有关，故在角放大率的定义中必须对物体和像的位置作具体的规定。
对望远镜和显微镜规定，以像距离25cm （明视距离）处的放大率为仪器的放大率。
用纤维和望远镜观察物体时，通常视角甚小，因此视角之比可用其正切之比代替于是光学仪器的放大率可近似写成θtan /tan ψ=M式中ψ为通过光学仪器观测物体时，虚像在明视距离处对眼睛的张角；θ为不用光学仪器时，物体位于明视距离处对眼睛的张角。
凸透镜是最简单的放大镜。
下面以凸透镜为例，讨论它的放大率。
如下图所示，讨论它的放大率。
图 凸透镜放大示意图长度为y 的物体AB 在明视距离D 处对人眼的张角为θ。
当物体AB 放在透镜L的焦平内侧时，调整物距u 使像到人眼的距离为明视距离D ，得到高度为Y 的虚像ab 。
当眼睛紧靠凸透镜时，此时视角即为像对眼睛的张角ψ。
则此时放大镜的角放大率为 βθψ====yY D y D Y M //tan /tan 由此可知，放大镜的角放大率与线性放大率在数值上相等。
最简单的显微镜和望远镜都是由两个正透镜组成。
靠近被观察物体的是物镜，靠近人眼的是目镜。
物镜的作用是使物体成一位于目镜物方焦点以内、靠近物方焦点或位于物方焦点处的实像；目镜则起到放大镜的作用。
显微镜和望远镜虽然基本结构相同，但功能各异。
显微镜是用来观察近处微小物体的细节，而望远镜则是用来观察远处大物体的细节，它们都是延展人眼功能的助视光学仪器。
投影仪器包括电影放映机、幻灯机、印相放大机以及绘图用的投影仪等。
它的主要部分是一个会聚的投影镜头，将画片成放大的实像于屏幕上。

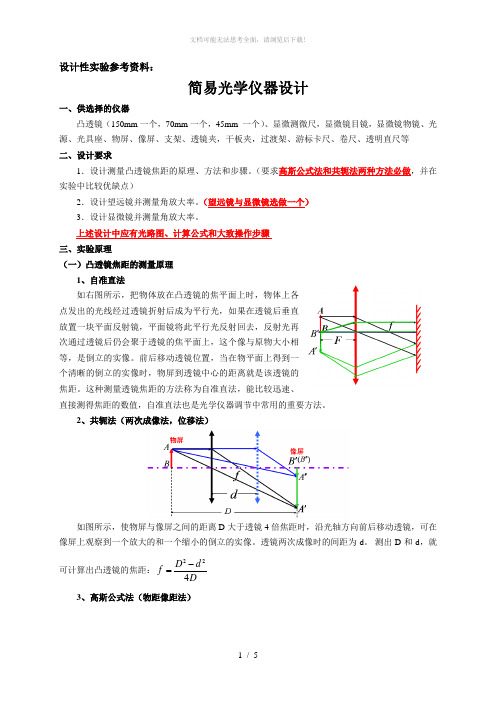

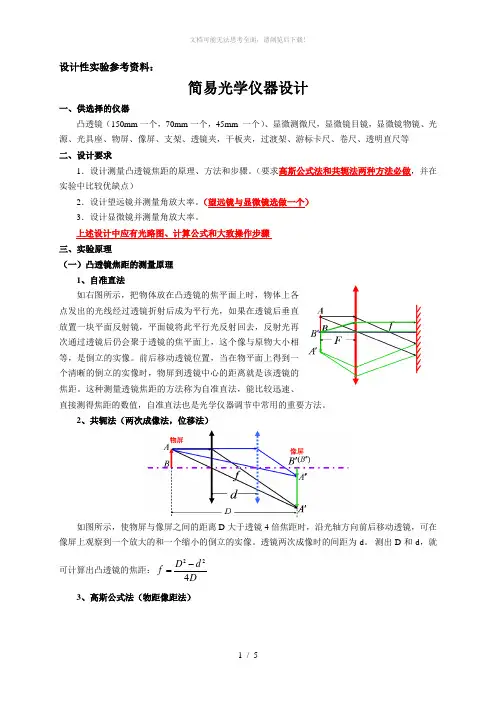

设计性实验参考资料：简易光学仪器设计一、供选择的仪器凸透镜（150mm一个，70mm一个，45mm 一个）、显微测微尺，显微镜目镜，显微镜物镜、光源、光具座、物屏、像屏、支架、透镜夹，干板夹，过渡架、游标卡尺、卷尺、透明直尺等二、设计要求1．设计测量凸透镜焦距的原理、方法和步骤。
（要求高斯公式法和共轭法两种方法必做，并在实验中比较优缺点）2．设计望远镜并测量角放大率。
（望远镜与显微镜选做一个）3．设计显微镜并测量角放大率。
上述设计中应有光路图、计算公式和大致操作步骤三、实验原理（一）凸透镜焦距的测量原理1、自准直法如右图所示，把物体放在凸透镜的焦平面上时，物体上各点发出的光线经过透镜折射后成为平行光，如果在透镜后垂直放置一块平面反射镜，平面镜将此平行光反射回去，反射光再次通过透镜后仍会聚于透镜的焦平面上，这个像与原物大小相等，是倒立的实像。
前后移动透镜位置，当在物平面上得到一个清晰的倒立的实像时，物屏到透镜中心的距离就是该透镜的焦距。
这种测量透镜焦距的方法称为自准直法，能比较迅速、直接测得焦距的数值，自准直法也是光学仪器调节中常用的重要方法。
2、共轭法（两次成像法，位移法）如图所示，使物屏与像屏之间的距离D大于透镜4倍焦距时，沿光轴方向前后移动透镜，可在像屏上观察到一个放大的和一个缩小的倒立的实像。
透镜两次成像时的间距为d。
测出D和d，就可计算出凸透镜的焦距：224D d fD-=3、高斯公式法（物距像距法）在近轴光线条件下，薄透镜成像公式为：111u v f+= 式中u 为物距，v 为像距，f 为薄透镜焦距。
只要量出 u 、v ，即可由公式求出焦距 f'。
（二）望远镜的组装1、望远镜的构造及其放大原理望远镜通常是由两个共轴光学系统组成，我们把它简化为两个凸透镜，其中长焦距的凸透镜作为物镜，短焦距的凸透镜作为目镜。
物镜的作用是将远处物体发出的光经会聚后在目镜物方焦平面上生成一倒立的实像，而目镜起一放大镜作用，把其物方焦平面上的倒立实像再放大成一虚像，供人眼观察。
光学设计案例范文
一种小型望远镜的光学设计案例
本文介绍了一种小型望远镜的光学设计案例，包括了望远镜的选型、
光学系统的配置以及最终系统的成象性能等细节。
首先，本案例的望远镜选型采用Ritchey-Chrétien型，其拥有高抗
异性象差的能力，较为合适本案例的要求。
该望远镜的参数设置为：望远镜初步参数：焦距：650mm；折射镜及反射镜尺寸：Φ100mm；
光道长度：650mm。
其次，根据望远镜的参数选择，本案例的光学系统配置采用的是一种
简单的全场图像系统，光学系统的组件包括：
1、正反射镜：选用的是高质量的反射镜，其像差特性高，表面光度
均一，折射率为95％。
2、双环镜：选用的是安裝正反射镜后的双环镜，采用的是双环设计，以提高系统的像差抑制能力和色差表现能力。
3、补偿片组：采用的是全玻片补偿片组，可以有效补偿系统的异性
象差，以及使系统具有良好的不变曲率特性。
4、全场图像：选用的是全场视场视力，可以有效抑制象差，并保证
视场均匀度。
最后根据光学系统的配置和参数，可以计算出最终的系统性能，包括
视场视觉能力、象差抑制能力以及色差表现能力等。

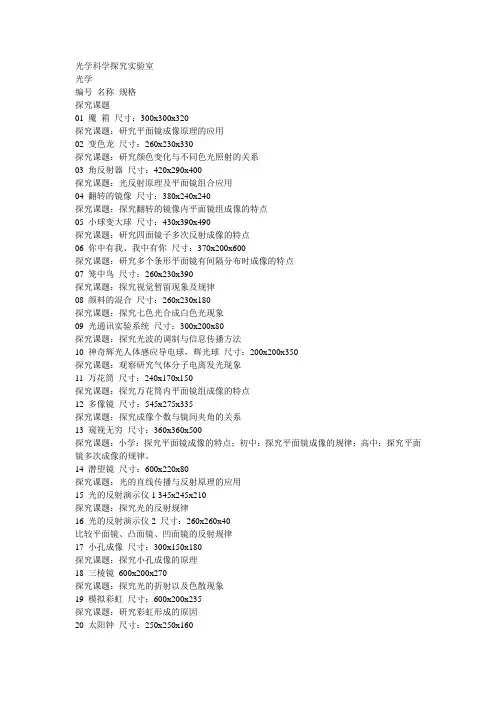

光学科学探究实验室光学编号名称规格探究课题01 魔箱尺寸：300x300x320探究课题：研究平面镜成像原理的应用02 变色龙尺寸：260x230x330探究课题：研究颜色变化与不同色光照射的关系03 角反射器尺寸：420x290x400探究课题：光反射原理及平面镜组合应用04 翻转的镜像尺寸：380x240x240探究课题：探究翻转的镜像内平面镜组成像的特点05 小球变大球尺寸：430x390x490探究课题：研究四面镜子多次反射成像的特点06 你中有我、我中有你尺寸：370x200x600探究课题：研究多个条形平面镜有间隔分布时成像的特点07 笼中鸟尺寸：260x230x390探究课题：探究视觉暂留现象及规律08 颜料的混合尺寸：260x230x180探究课题：探究七色光合成白色光现象09 光通讯实验系统尺寸：300x200x80探究课题：探究光波的调制与信息传播方法10 神奇辉光人体感应导电球，辉光球尺寸：200x200x350探究课题：观察研究气体分子电离发光现象11 万花筒尺寸：240x170x150探究课题：探究万花筒内平面镜组成像的特点12 多像镜尺寸：545x275x335探究课题：探究成像个数与镜间夹角的关系13 窥视无穷尺寸：360x360x500探究课题：小学：探究平面镜成像的特点；初中：探究平面镜成像的规律；高中：探究平面镜多次成像的规律。
14 潜望镜尺寸：600x220x80探究课题：光的直线传播与反射原理的应用15 光的反射演示仪1 345x245x210探究课题：探究光的反射规律16 光的反射演示仪2 尺寸：260x260x40比较平面镜、凸面镜、凹面镜的反射规律17 小孔成像尺寸：300x150x180探究课题：探究小孔成像的原理18 三棱镜600x200x270探究课题：探究光的折射以及色散现象19 模拟彩虹尺寸：600x200x235探究课题：研究彩虹形成的原因20 太阳钟尺寸：250x250x160探究课题：研究利用太阳光影计时的方法21 光的合成探究实验仪尺寸：280x200x395探究课题：探究三基色合成的原理22 组合式眼球模型尺寸：340x240x250探究课题：研究凸透镜成像的规律，认识眼球的结构23 红光外侧的热效应尺寸：600x200x250探究课题：相同功率的红外灯和白炽灯比较，在相同时间内，哪个发热多？红外线有什么作用？24 早霞与晚霞尺寸：800*500*30025 光纤灯探究课题：1.探究光纤的原理。
光学仪器的原理与设计光学仪器是利用光的传播和相互作用的原理，用于观测、测量和分析物体的工具。
它们在科学研究、医学诊断、工业制造等领域发挥着重要作用。
本文将介绍光学仪器的原理和设计，以及一些典型的光学仪器。
一、光的传播与相互作用原理光是一种电磁波，具有波粒二象性。
在光学仪器中，光的传播和相互作用是其基本原理。
光的传播可以通过折射、反射和散射等现象实现。
折射是光从一种介质传播到另一种介质时改变传播方向的现象，而反射是光从界面上的介质返回原来的介质的现象。
散射是光在物质中遇到不均匀性时改变传播方向的现象。
光的相互作用包括吸收、发射和干涉等现象。
吸收是光能量被物质吸收并转化为其他形式能量的过程。
发射是物质向外辐射光能的过程。
干涉是两束或多束光相互干涉形成干涉条纹的现象，利用干涉现象可以实现测量和分析。
二、光学仪器的设计原则光学仪器的设计需要考虑光的传播和相互作用原理，以及实际应用的需求。
设计光学仪器时需要考虑以下几个方面的原则。
首先，光学仪器的设计需要考虑光的传播路径。
光的传播路径应尽量简洁，以减少光的损失和干扰。
例如，光学显微镜的设计中，要尽量减少透镜和物镜之间的光损失，以提高成像质量。
其次，光学仪器的设计需要考虑光的聚焦和分光。
聚焦是将光束集中到一个点或一个小区域的过程，而分光是将光束按照不同波长或不同方向进行分离的过程。
例如，分光光度计的设计中，要通过光栅或棱镜将光束按照不同波长进行分离，以进行光谱分析。
最后，光学仪器的设计需要考虑光的检测和信号处理。
光的检测是将光能转化为电信号的过程，而信号处理是对电信号进行放大、滤波和数字化等处理的过程。
例如，光电倍增管和光电二极管等光检测器可以将光能转化为电信号，然后通过放大器和滤波器对信号进行处理。
三、光学仪器的应用光学仪器在科学研究、医学诊断和工业制造等领域有着广泛的应用。
以下是一些典型的光学仪器。
首先，显微镜是一种用于观察微小物体的光学仪器。
它利用透镜或物镜将物体放大，使人眼能够清晰地观察到微小细节。

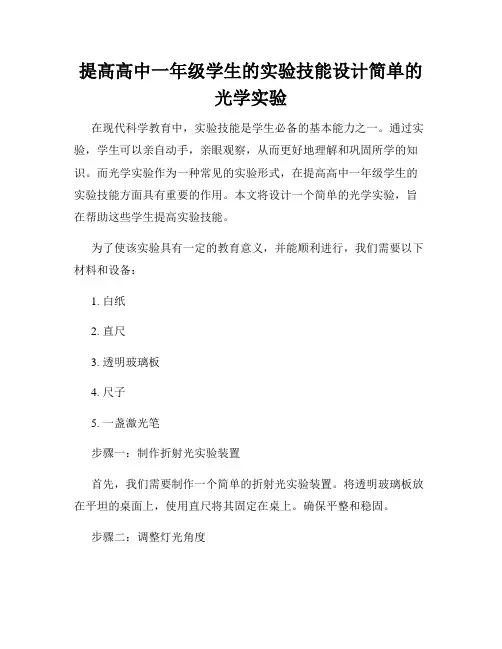

提高高中一年级学生的实验技能设计简单的光学实验在现代科学教育中，实验技能是学生必备的基本能力之一。
通过实验，学生可以亲自动手，亲眼观察，从而更好地理解和巩固所学的知识。
而光学实验作为一种常见的实验形式，在提高高中一年级学生的实验技能方面具有重要的作用。
本文将设计一个简单的光学实验，旨在帮助这些学生提高实验技能。
为了使该实验具有一定的教育意义，并能顺利进行，我们需要以下材料和设备：1. 白纸2. 直尺3. 透明玻璃板4. 尺子5. 一盏激光笔步骤一：制作折射光实验装置首先，我们需要制作一个简单的折射光实验装置。
将透明玻璃板放在平坦的桌面上，使用直尺将其固定在桌上。
确保平整和稳固。
步骤二：调整灯光角度将激光笔打开，调整其光束角度，使其射向透明玻璃板上的特定位置。
这个位置可以是比较远的地方，以便能够观察到光束的折射现象。
步骤三：观察折射现象将一张白纸平行放置于透明玻璃板上方，并使光束垂直照射到白纸上。
观察并记录光束在玻璃板上的折射情况，即光线发生偏折的现象。
可以通过移动白纸的位置，观察到不同位置的折射现象。
步骤四：测量角度使用尺子测量光束入射角和折射角的大小。
可以通过将透明玻璃板的一侧固定在水平面上，并将光束垂直照射到这一侧，然后测量光束入射角。
再通过观察折射现象，测量光束折射角。
步骤五：分析结果通过测量的数据，计算光束从空气到玻璃板的折射率。
折射率是光线从一种介质射入另一种介质时发生偏折的程度的量度。
可以使用折射率的公式来计算，即折射率=n2/n1，其中n1是空气的折射率（近似为1），n2是玻璃板的折射率。
通过这个简单的光学实验，学生可以通过实际操作和观察，深入了解折射现象和相关的光学知识。
他们可以通过调整光束角度、测量折射角度等，探索并发现规律。
同时，他们还可以运用所学的数学知识，通过计算折射率来进一步理解光的折射原理。
通过这个实验，学生不仅可以提高实验操作的技能，还能培养观察、记录和推理的能力。

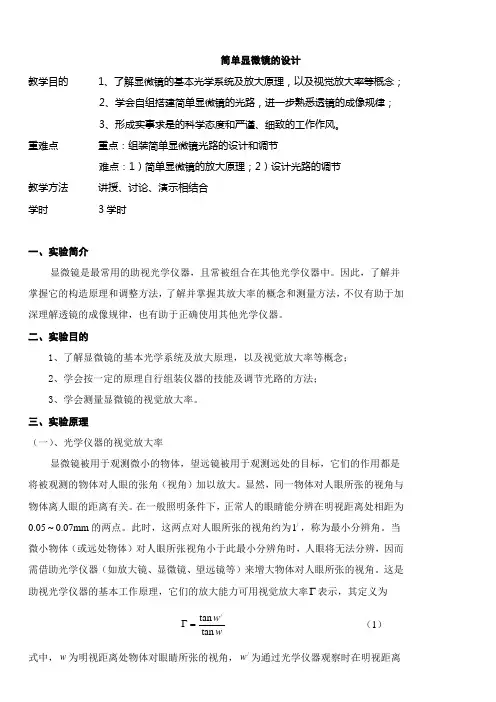

简单显微镜的设计教学目的 1、了解显微镜的基本光学系统及放大原理，以及视觉放大率等概念；2、学会自组搭建简单显微镜的光路，进一步熟悉透镜的成像规律；3、形成实事求是的科学态度和严谨、细致的工作作风。
重难点 重点：组装简单显微镜光路的设计和调节难点：1）简单显微镜的放大原理；2）设计光路的调节教学方法 讲授、讨论、演示相结合 学时 3学时一、实验简介显微镜是最常用的助视光学仪器，且常被组合在其他光学仪器中。
因此，了解并 掌握它的构造原理和调整方法，了解并掌握其放大率的概念和测量方法，不仅有助于加 深理解透镜的成像规律，也有助于正确使用其他光学仪器。
二、实验目的1、了解显微镜的基本光学系统及放大原理，以及视觉放大率等概念；2、学会按一定的原理自行组装仪器的技能及调节光路的方法；3、学会测量显微镜的视觉放大率。
三、实验原理（一）、光学仪器的视觉放大率显微镜被用于观测微小的物体，望远镜被用于观测远处的目标，它们的作用都是 将被观测的物体对人眼的张角（视角）加以放大。
显然，同一物体对人眼所张的视角与 物体离人眼的距离有关。
在一般照明条件下，正常人的眼睛能分辨在明视距离处相距为 0.05～0.07mm 的两点。
此时，这两点对人眼所张的视角约为/1，称为最小分辨角。
当微小物体（或远处物体）对人眼所张视角小于此最小分辨角时，人眼将无法分辨，因而 需借助光学仪器（如放大镜、显微镜、望远镜等）来增大物体对人眼所张的视角。
这是 助视光学仪器的基本工作原理，它们的放大能力可用视觉放大率Γ表示，其定义为wwtan tan /=Γ （1）式中，w 为明视距离处物体对眼睛所张的视角，/w 为通过光学仪器观察时在明视距离处的成像对眼睛所张的视角。
（二）、显微镜及其视觉放大率最简单的显微镜是由两个凸透镜构成的。
其中，物镜的焦距很短，目镜的焦距较 长。
它的光路如图所示，图中的o L 为物镜（焦点在o F 和/o F ）,其焦距为o f ；e L 为目镜， 其焦距为e f 。
