《机械制图》平面截切圆锥

《机械制图》（1~5章）复习题一、选择题：（10×3＝30分）1、当表达对象的形状复杂程度和尺寸适中时，绘制采用（B）A、放大比例B、原值比例C、缩小比例D、放大或缩小比例2、当两种或两种以上图象重叠时，按优先画出所需的图线顺序是（A）①可见轮廓线②双点划线③轴线和对称中心线④不可见轮廓线A、①④③②B、④①③②C、③④①②D、②③④①3、图样中机件的每一尺寸，一般标注（C）A、3次B、2次C、1次D、4次4、图样中线性尺寸的数字一般应注写在尺寸线的（B）A、下方B、上方C、上方或下方D、任何地方5、用一圆弧光滑地连接相邻两线段的作图方法称为（C）A、直线连接B、点划线连接C、圆弧连接6、在三视图中主视图反映了物体的（C）A、上下前后B、前后左右C、上下左右7、任何一个物体都有长宽高三个方的尺寸，在其三视图中左视图反映了物体的（C）A、长度和宽度B、长度和高度C、宽度和高度8、侧平线是投影面平行线在三投影面体系中平行于哪个投影面的直线（C）A、平行于H面的直线B、平行于V面的直线C、平行于W面的直线9、正垂线是投影面垂直线在三投影面体系中垂直于哪个投影面的直线（C）A、垂于W面的直线B、垂直于H面的直线C、垂直于V面的直线10、整圆或大于半圆应标注（B）A、半径；B、直径；C、两者均可。

11、半径尺寸，应标注在（A）A、反映为圆弧的视图上；B、不反映为圆弧的视图上；C、两者均可。

12、立体上的某一面，如果一个投影为线框，另两投影呈直线所反映的平面为(A)A、投影面平行面；B、投影面垂直面； C 、一般位置平面13、绘制轴测图时，如果各坐标面上都带有圆的物体宜采用（B）A、斜二轴测图B、正等轴测图C、正二轴测图14、绘制轴测图时，如果物体上一个方向上的圆及孔较多时宜采用（A）A、斜二轴测图B、正等轴测图C、正二轴测图15、常用的轴测图有（C）A、正等轴测图B、斜二轴测图C、正等轴测图和斜二轴测图16、组合体的组合形式有（C）A、叠加B、切割C、叠加、切割、综合D、综合17、叠加式组合体是由基体几何体叠加而成，按照形体表面接触的方式不同分为（D）A、相接B、相切C、相贯D、相接、相切、相贯18、由平面截切几何体所形成的表面交线称为（B）A、相贯线B、截交线C、相贯线或截交线19、用一截平面切割圆锥体，如果截平面垂直于圆锥的轴线，则截交线的形状为（C）A、椭圆B、抛物线C、圆D、双曲线20、由两个几何体互相贯穿所产生的表面交线称为（A）A、相贯线B、截交线C、相贯线或截交线21、两回转体相交时，其相贯线一般为（A）A、空间曲线B、直线C、平面曲线22、当两圆柱轴线平行或两圆锥共顶相交时，相贯线为（C）A、空间曲线B、圆C、直线D、椭圆23、在下列五组视图中，正确的两组视图是（AD）二、填空题：（10×3＝30分）1、比例是指图形与其实物相应要素的线性尺寸之比。

5、根据主、俯视图，判断主视图的剖视图哪个是正确的。

（c）四、已知圆柱被截切后的主、俯视图，求作左视图。

（12分）二、判断题（本大题共10 分，每小题2 分）1．当点的X、Z坐标为零时，点在W投影面上。

（╳）2．侧垂线的正面投影和侧面投影均反映实长。

（╳）3．一般位置直线在三个投影面上的投影都小于实长。

（√）4．在尺寸标注中，凡是圆弧必须加注符号R。

（╳）5．旋转剖视的标注，可标可不标。

（╳）四、已知线段AB的实长为30mm，求作ab。

（12分）五、根据组合体的两个视图，补画第三视图。

（14分）六、补画下列视图中所缺线条。

（12分）七、根据所给组合体的主视图，构想三种不同的组合体并画其俯、左视图。

（15分）八、将主视图改画成全剖视图。

（10分）九、作A—A断面图和B—B断面图（键槽深4 mm）。

（10分）试卷（4）一、已知点A（10，15，20），B点在A点之前5mm，A点之下5mm，A点之左5mm，求A、B两点的三面投影。

（9分）二、判断题（本大题共10 分，每小题2 分）1．当点的X、Y坐标为零时，点在Z轴上。

（正确）2．一般位置直线在三个投影面上的投影都大于实长。

（错误）3．只有过圆锥顶点的平面截切圆锥面，其截交线才是两条相交直线。

（正确）4．在尺寸标注中，凡是圆弧必须加注符号R。

（错误）5．旋转剖视的标注，可标可不标。

（错误）三、选择题（本大题共8 分，每小题2 分）1．根据物体的主视图和俯视图，选择正确的左视图。

（ c ）五、根据组合体的两个视图，补画第三视图。

（14分）九、作A—A断面图和B—B断面图。

（10分）试卷（5）3、已知物体的主、俯视图，错误的左视图是（ a ）。

5．下列四组移出断面图中，那一组是正确的。

（ c ）（a）（b）（c）（d）三、已知线段AB的实长为30mm，求作AB的正面投影。

（12分）四、已知圆锥的两面投影，求作第三面投影，并求圆锥表面A、B点的另两面投影。

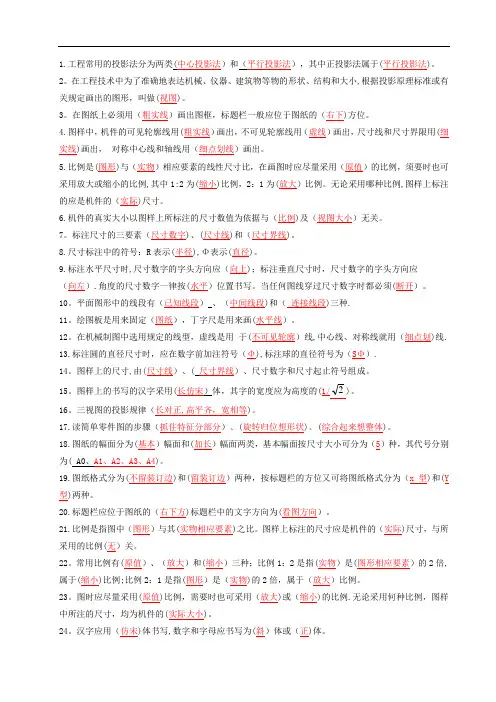

1.工程常用的投影法分为两类(中心投影法）和（平行投影法），其中正投影法属于(平行投影法)。

2。

在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形，叫做(视图)。

3。

在图纸上必须用（粗实线）画出图框，标题栏一般应位于图纸的（右下)方位。

4.图样中，机件的可见轮廓线用(粗实线）画出，不可见轮廓线用（虚线）画出，尺寸线和尺寸界限用(细实线)画出，对称中心线和轴线用（细点划线）画出。

5.比例是(图形)与（实物）相应要素的线性尺寸比，在画图时应尽量采用（原值）的比例，须要时也可采用放大或缩小的比例,其中1:2为(缩小)比例，2：1为(放大）比例。

无论采用哪种比例,图样上标注的应是机件的（实际)尺寸。

6.机件的真实大小以图样上所标注的尺寸数值为依据与（比例)及（视图大小）无关。

7。

标注尺寸的三要素（尺寸数字)、(尺寸线)和（尺寸界线)。

8.尺寸标注中的符号：R表示(半径),Φ表示(直径)。

9.标注水平尺寸时,尺寸数字的字头方向应（向上)；标注垂直尺寸时，尺寸数字的字头方向应（向左）.角度的尺寸数字一律按(水平）位置书写。

当任何图线穿过尺寸数字时都必须(断开）。

10。

平面图形中的线段有（已知线段）、（中间线段)和（连接线段)三种.11。

绘图板是用来固定（图纸），丁字尺是用来画(水平线）。

12。

在机械制图中选用规定的线型，虚线是用于(不可见轮廓）线,中心线、对称线就用（细点划)线.13.标注圆的直径尺寸时，应在数字前加注符号（Φ),标注球的直径符号为（SΦ）.14。

图样上的尺寸,由(尺寸线）、( 尺寸界线）、尺寸数字和尺寸起止符号组成。

15。

图样上的书写的汉字采用(长仿宋）体，其字的宽度应为高度的。

16。

三视图的投影规律（长对正,高平齐，宽相等)。

17.读简单零件图的步骤（抓住特征分部分）、(旋转归位想形状)、(综合起来想整体)。

18.图纸的幅面分为(基本）幅面和(加长）幅面两类，基本幅面按尺寸大小可分为（5）种，其代号分别为( A0、A1、A2、A3、A4)。

《机械制图》期末复习题一、填空题1、基本体分为（曲面立体）和（平面立体）两种。

2、三视图的投影规律是：主、俯视图（长对正），主、左视图（高平齐），俯、左视图（宽相等）。

3、根据剖开物体的范围，可将剖视图分为（全剖视图）、（半剖视图）和（局部剖视图）。

4、国标规定，机械图样中的汉字应写成（长仿宋）体字。

5、主视图是由（前）向（后）投射得到的视图；左视图是由（左）向（右）投射得到的视图。

6、图样中的尺寸，以（毫米）为单位时，不需要标注计量单位的代号和名称。

7、图纸的基本幅面有（ A0 ）、（ A1 ）、（ A2 ）、（A4 ）、（ A3）五种。

8、标题栏位于图纸的（右下角）。

9、一个完整的尺寸由（尺寸线）、（尺寸界线）及（尺寸数字）三个要素组成。

10、基本几何体表面取点的作图方法共有三种分别为（积聚法）、（素线法）、（纬圆法）。

11、正投影的三大主要特性是（真实性）、（积聚性）和（类似性）。

12、图框线用（粗实线）画出；不可见轮廓线用（细虚线）画出。

13、阅读组合体视图的基本方法是（形体分析法）。

14、投影面平行线可分为（水平线）、（正平线）和（侧平线）。

15、任何形状的截交线都具有（共有性）和（封闭性）这两个基本性质。

16、比例分为（原值比例）、（放大比例）和（缩小比例）三种。

17、在标注直径尺寸时，尺寸数字前面应加注符号；在标注半径尺寸时，尺寸数字前面应加注符号 R ；大于半圆的圆弧应标注 R 。

18、三个视图之间一定保持有这样的投影关系：长对正、高平齐、宽相等。

19、圆锥体表面被平面截切时，截平面垂直圆锥轴线且不过锥顶，产生的截交线是圆。

20、（平面立体）是由若干个平面所围成的立体，（曲面立体）是由曲面或曲面和平面所围成的基本体，例如（圆柱）、（圆锥）等。

21、平面图形中的尺寸按其作用可分为（定形尺寸）和（定位尺寸）两种。

22、平面图形中的线段按所给定的尺寸是否齐全可分为（已知线段）、（中间线段）及（连接线段）三类。

形成性任务11-20 BAAAB ABBBA BAABA BBABB21-40 CADBC CACDD DCCCC BCDCB形成性任务21-20 ABBAA AAABA ABAAA AAABB21-35 DAABC DDBCD CBCBA形成性任务31-20 AAAAB AABBA BABBB ABBBB21-35 BDCBB ADBAA BDDBB CADBA形成性任务41-20 BBAAB BAAAB ABBBB ABBBB21-40 ADABC ADCBB DCABC BDADC1.字母和数字单独书写时用斜体，和汉字混合书写时可写成直体，也可以写成斜体。

判断题 (2 分)A.对B.错2.绘制图样时优先采用五种基本图幅，其中，A2图纸的尺寸是420 mm×594 mm。

判断题 (2 分)A.对B.错3.平面图形中的尺寸分为定形尺寸和定位尺寸两类。

判断题 (2 分)A.对B.错4.圆弧连接作图要点是先求出圆心，再求切点，后在切点之间画圆弧。

判断题 (2 分)A.对B.错5.图样中书写的汉字应用宋体，数字和字母应书写为A型。

判断题 (2 分)A.对B.错6.细点画线主要用于轴线和对称中心线。

判断题 (2 分)A.对B.错7.尺寸三要素是尺寸数字、尺寸线和箭头。

判断题 (2 分)A.对B.错8.图纸幅面代号中A1最大，A4最小。

1判断题 (2 分)A.对B.错9.每张图样必须绘制标题栏，标题栏位于图纸的左下角。

判断题 (2 分)A.对B.错10.三视图投影规律中主左视图“高平齐”。

判断题 (2 分)A.对B.错11.点的投影永远是点，直线和平面垂直于投影面时的投影也为点。

判断题 (2 分)A.对B.错12.直线投影的实质是线段两个端点的同面投影的连线。

判断题 (2 分)A.对B.错13.正投影的基本特性有真实性、积聚性和收缩性。

判断题 (2 分)A.对B.错14.直线上有A（14，15，16）和B（10，15，20）两点，则A在B的左上方。

第5期陈晓阳，等:制图课程的微课设计一以“圆锥体的截切”为例-223 -制图课程的微课设计——以“圆锥体的截切''为例陈晓阳，叶霞(江苏理工学院机械工程学院,江苏常州113001"摘要：设计 步成 师教学能力的一个重要体现，学设计与普通 学设计有很。

从 设计、教学内容、教学过程安排、时间分配四个方面讨论了二者的区别。

以化工制图中常见的圆锥体为对象,解析了微课获奖作品“圆锥体的截切”的设 计要点，为化工图学课程 师 了一 设计与创新 鉴。

关键词：；化工图学;教学设计；圆锥体中图分类号：G641 文献标识码：B 文章编号：1008-021X ( 1011" 05-0223-02Micro -class Design of Chemical Graphing Course------Taking "Cutting the Cone'' for ExampleChen Xiaoyang , Ye Xia(School of Mechanical Enginee —ng , Jiangsu UnOvrs/j of Technologc , Changzhou 113001, Chine "Abstract : Micro - class design is g/duXty becoming an i —poCant composition of teoching XPty. However , there are manydhferences between micro-—lass teoching and ordina — class —om tecchina.Bhis paper discusses the dhferences in —ur aspects thot are cose selection , teoching content , teaching process and the distobut —n of —ce. The cone , which is commong —und inchemical graphics , is taken vs the object. Accordingle , the micro-class award - winning work " Cutting the cone" is analyzed ,which is aiced to provide the teachers with c reference —r micro - class teoching design and innovv —on of chemical graphingcourse.Key worrs : micro-—lass ； chemical graphics ； teoching design ； cone微课，通常指的是一节短小的视频课,是以视频形式进行 传递的一种方式,在大学课程中 开来［I ］。

绪论单元测试1.北宋李诫在著作（）中总结了我国2000多年的建筑技术和成就，其中插图大量使用了正投影、轴侧投影和透视投影的画法。

A:《通志》B:《画山水序》C:《量度四书》D:《营造法式》答案:D第一章测试1.在图纸上必须用画出图框，标题栏一般应位于图纸的位。

（）A:粗实线/右下方B:细实线/左下方C:粗实线/左上方D:细实线/右下方答案:A2.图样及技术文件中的比例是指相应要素的线性尺寸之比。

（）A:尺寸与实物B:图形及其尺寸C:图形及其实物D:实物及其尺寸答案:C3.细点画线用于。

（）。

A:轴线B:剖切线C:对称中心线D:不可见轮廓线答案:ABC4.完整的尺寸包括和表示尺寸线终端的箭头或斜线。

（）A:尺寸界线B:尺寸大小C:尺寸数字D:尺寸线答案:ACD5.下列尺寸正确标注的图形是。

（）A:B:C:D:答案:C6.丁字尺与三角板随意配合，便可画出65度的倾斜线。

（）A:错B:对答案:A7.绘图铅笔的铅芯用标号B或者H表示，B前数字越大，铅芯越软，H前数字越大，铅芯越硬。

（）A:错B:对答案:B8.圆弧连接时，分为下面几步？（）A:找切点B:画圆弧C:求圆心D:全部都不对答案:ABC9.斜度用符号∠ 表示时，符号的倾斜方向应与所标斜度的倾斜方向。

（）A:无关B:相同C:相反D:不确定答案:B10.平面图形中的某个尺寸，可能是。

（）A:既是定形尺寸，也是定位尺寸B:定位尺寸C:定形尺寸D:全部答案都不对答案:ABC第二章测试1.已知点A（20、0、0），和点B（20、0、10），关于点A和点B的相对位置，下面哪种判断是正确的（）A:点B在点A前面B:点B在点A上方，且重影于V面上C:点A在点B前面D:点A在点B下方，且重影在OX轴上答案:D2.如图所示，判断点K是否在直线AB上。
